AutoCAD 2018——绘制椭圆

提问人:卓娟发布时间:2020-12-09评论0

椭圆是由其两条轴决定的,当两条轴的长度不相等时,形成的对象为椭圆;当两条轴的长度相等时,则形成的对象为圆。

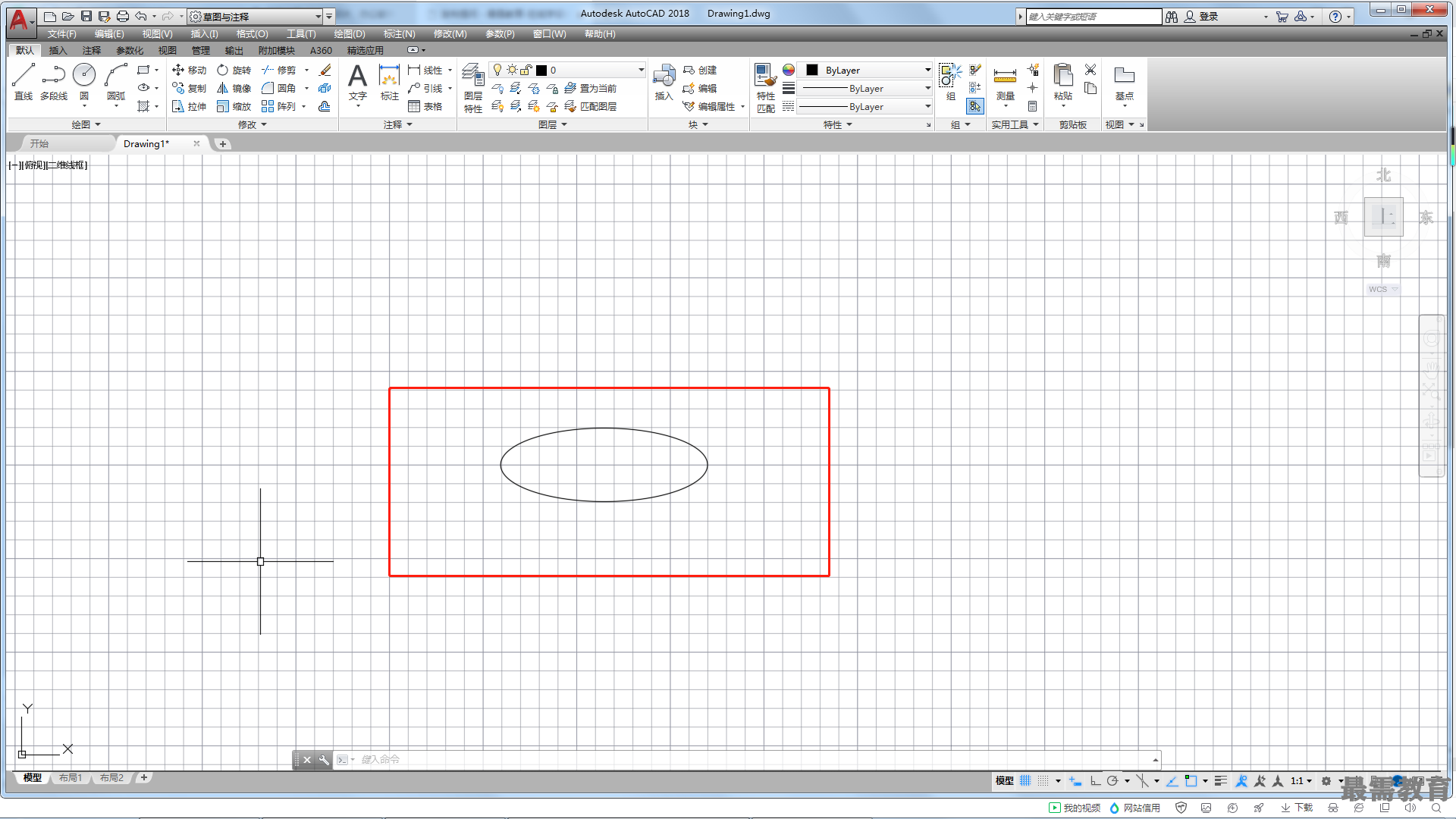

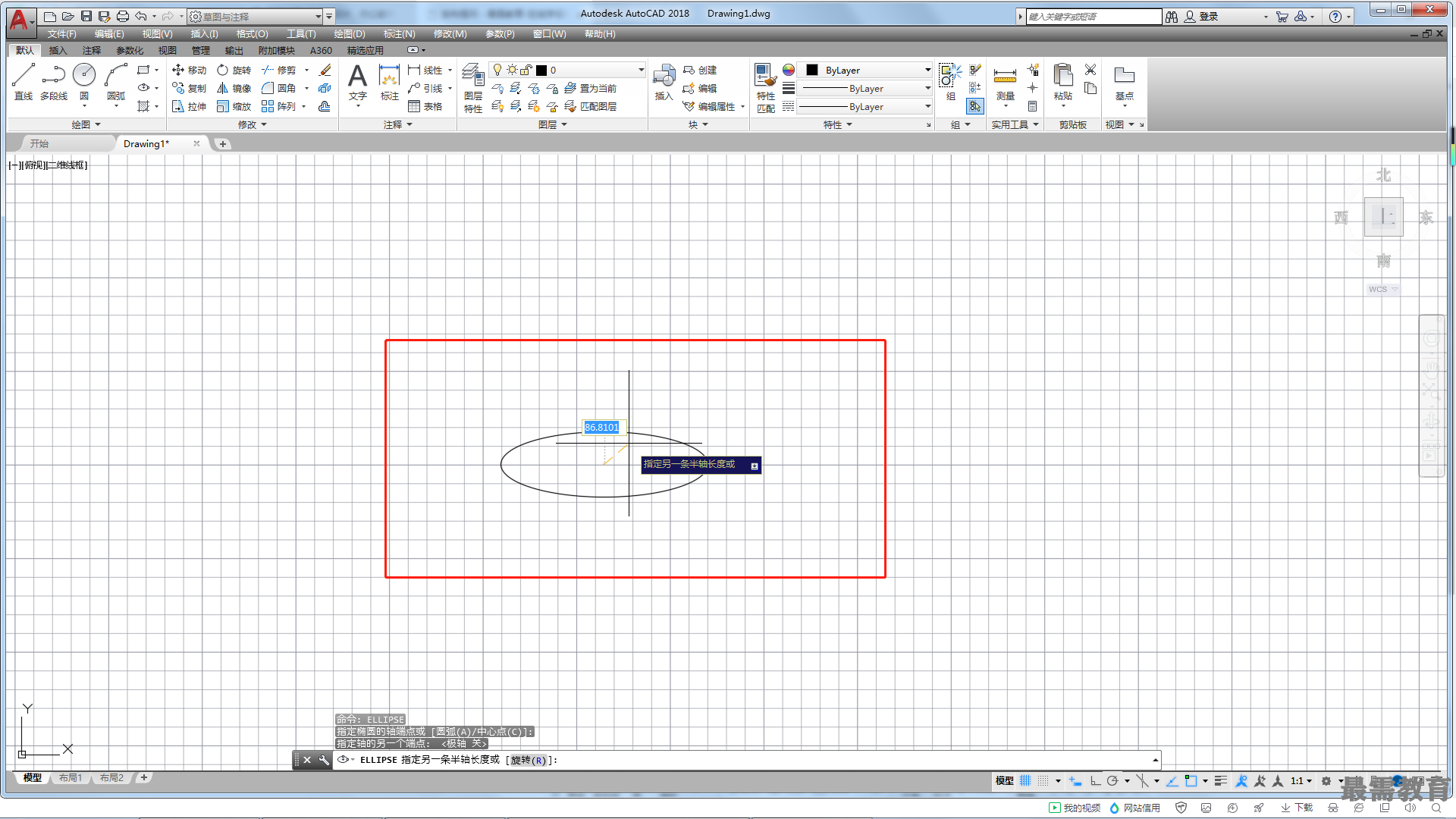

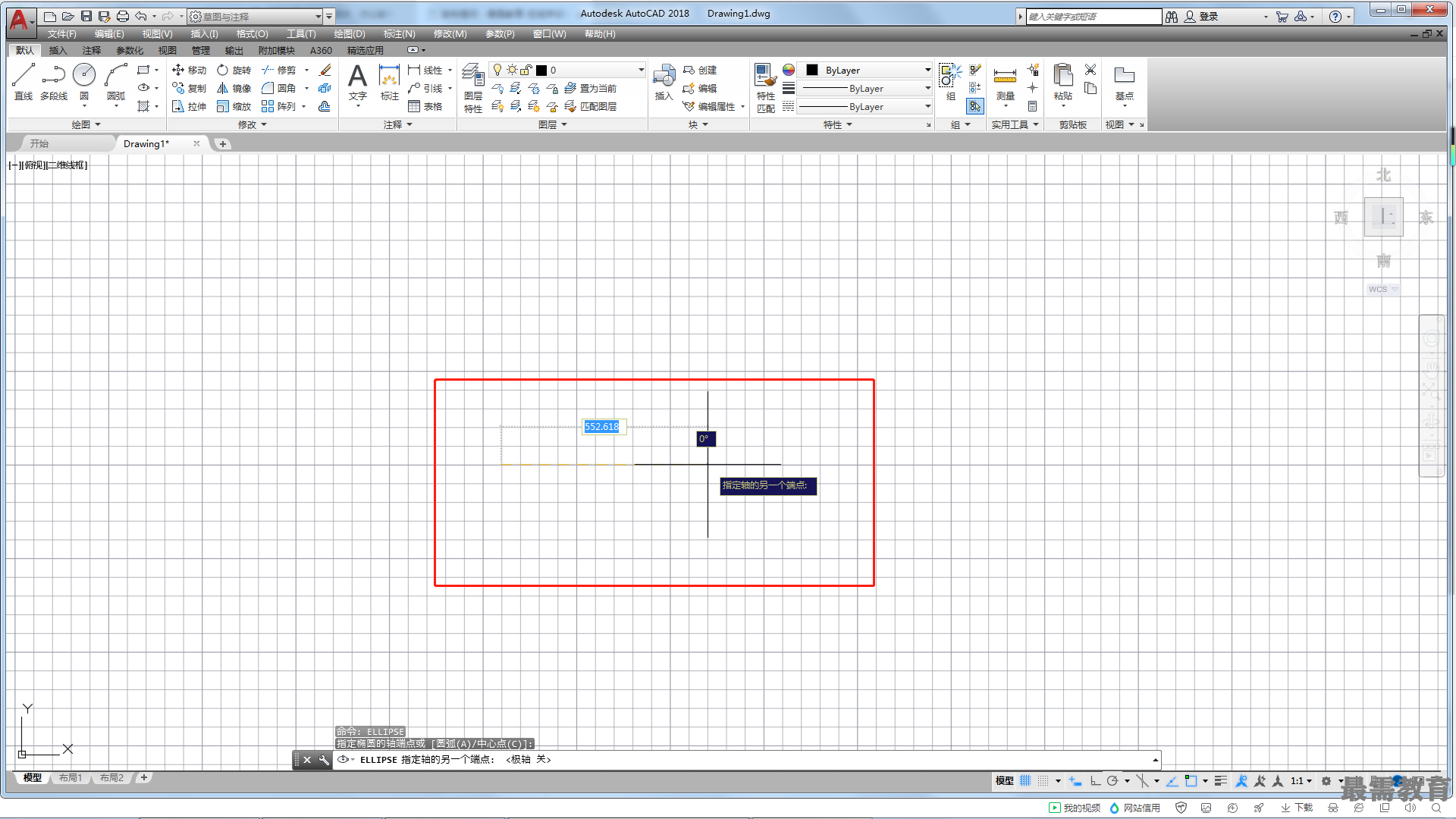

执行ELLIPSE (EL)命令,根据系统提示指定椭圆一条轴的第一个端点,然后向右移动光标,指定椭圆该轴的另一个端点,如图所示。再向上移动光标,指定椭圆另一条轴的半轴长度,如图所示,即可绘制指定轴长的椭圆,如图所示。

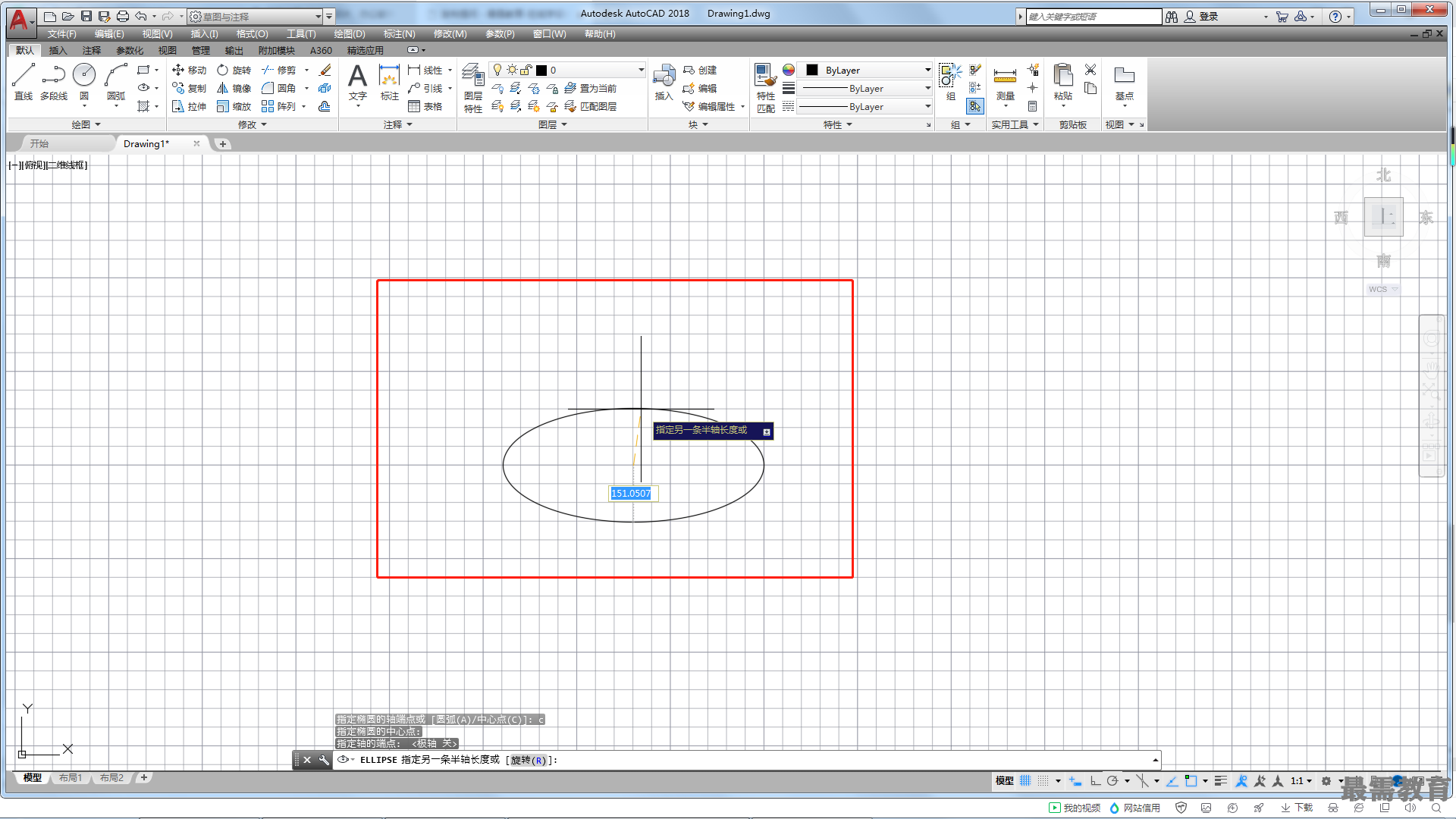

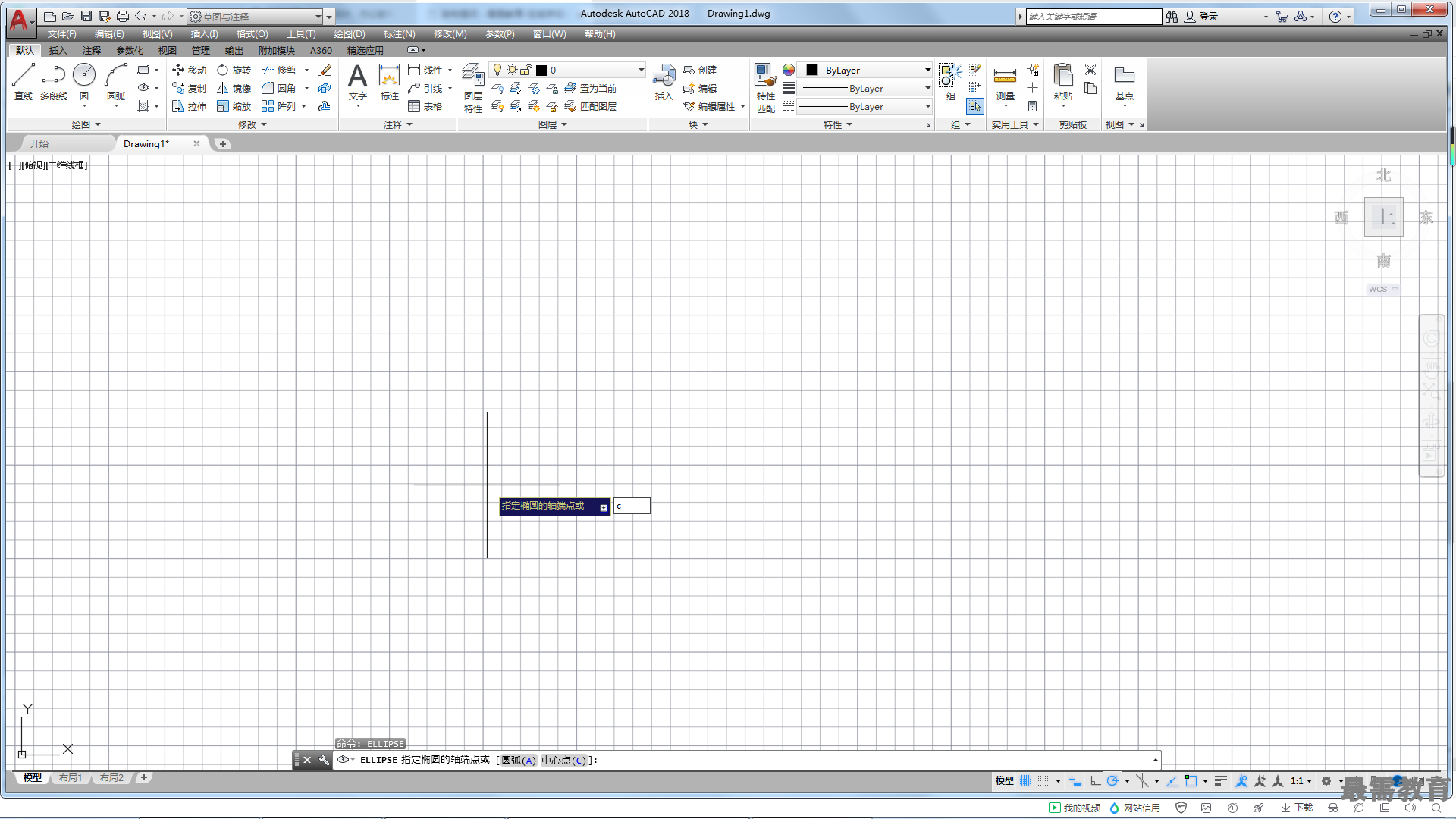

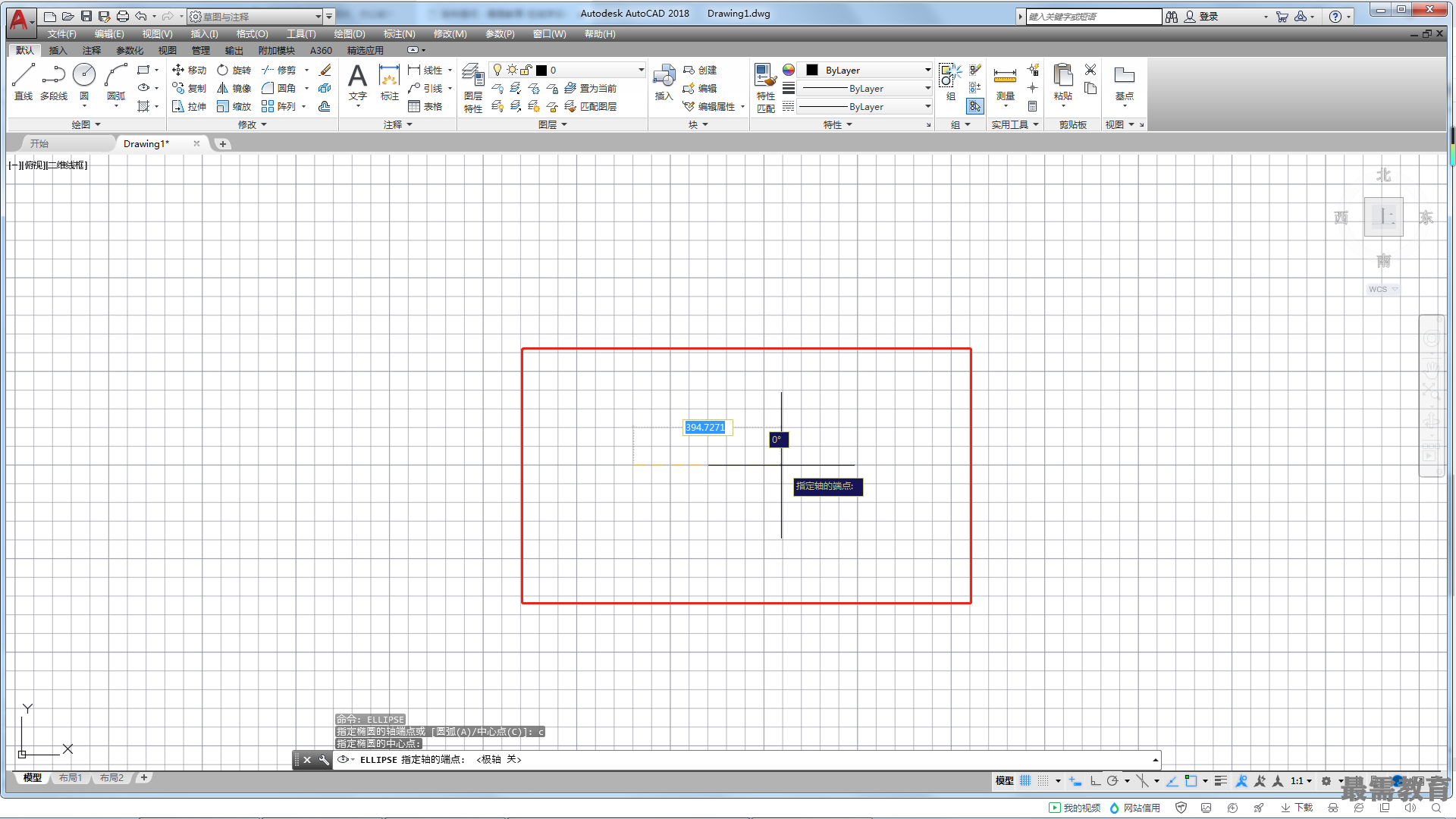

用户也可以通过指定椭圆的中心点绘制椭圆。指定中心点绘制椭圆的方式是先指定椭圆的中心点来确定椭圆的位置,然后指定椭圆一条轴的端点和另一条轴的半轴长度。执行ELLIPSE(EL)命令,根据系统提示输入“c”并确认,选择“中心点(C)”选项,如图所示。在绘图区中单击指定椭圆的中心点,然后依次指定椭圆一条轴的端点和另一条轴的半轴长度,即可绘制指定的椭圆,如图所示。
