AutoCAD 2018——绘制圆弧

命令：圆弧

作用：绘制圆弧

快捷命令：A

绘制圆弧的方法很多，可以通过指定圆弧的3个点或指定圆弧的圆心等方法来绘制需要的圆弧，下面介绍绘制圆弧的各种方法。

执行“圆弧”命令的常用方法有如下3种。

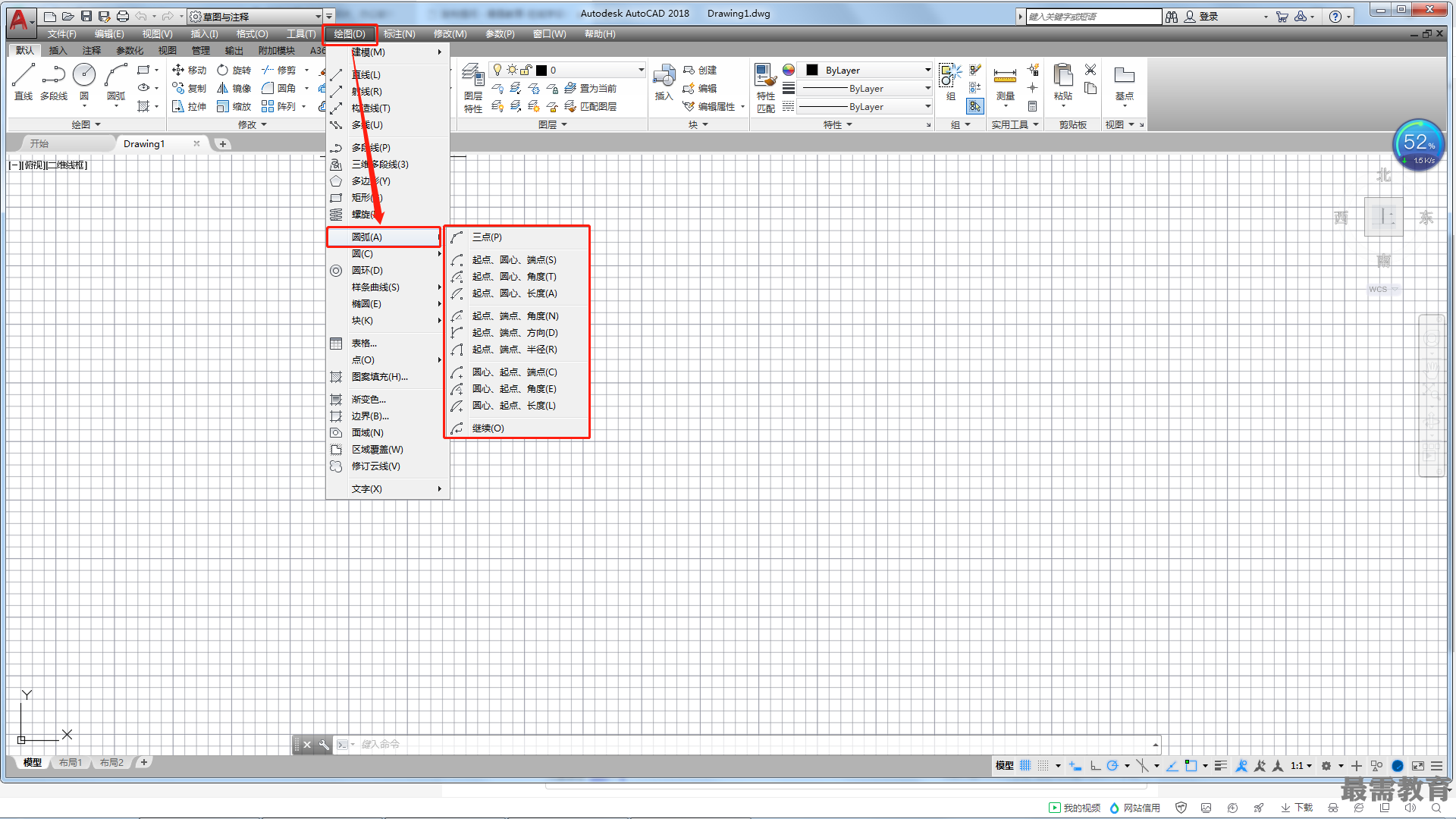

第1种：执行"绘图>圆弧”命令，再选择其下的子命令。

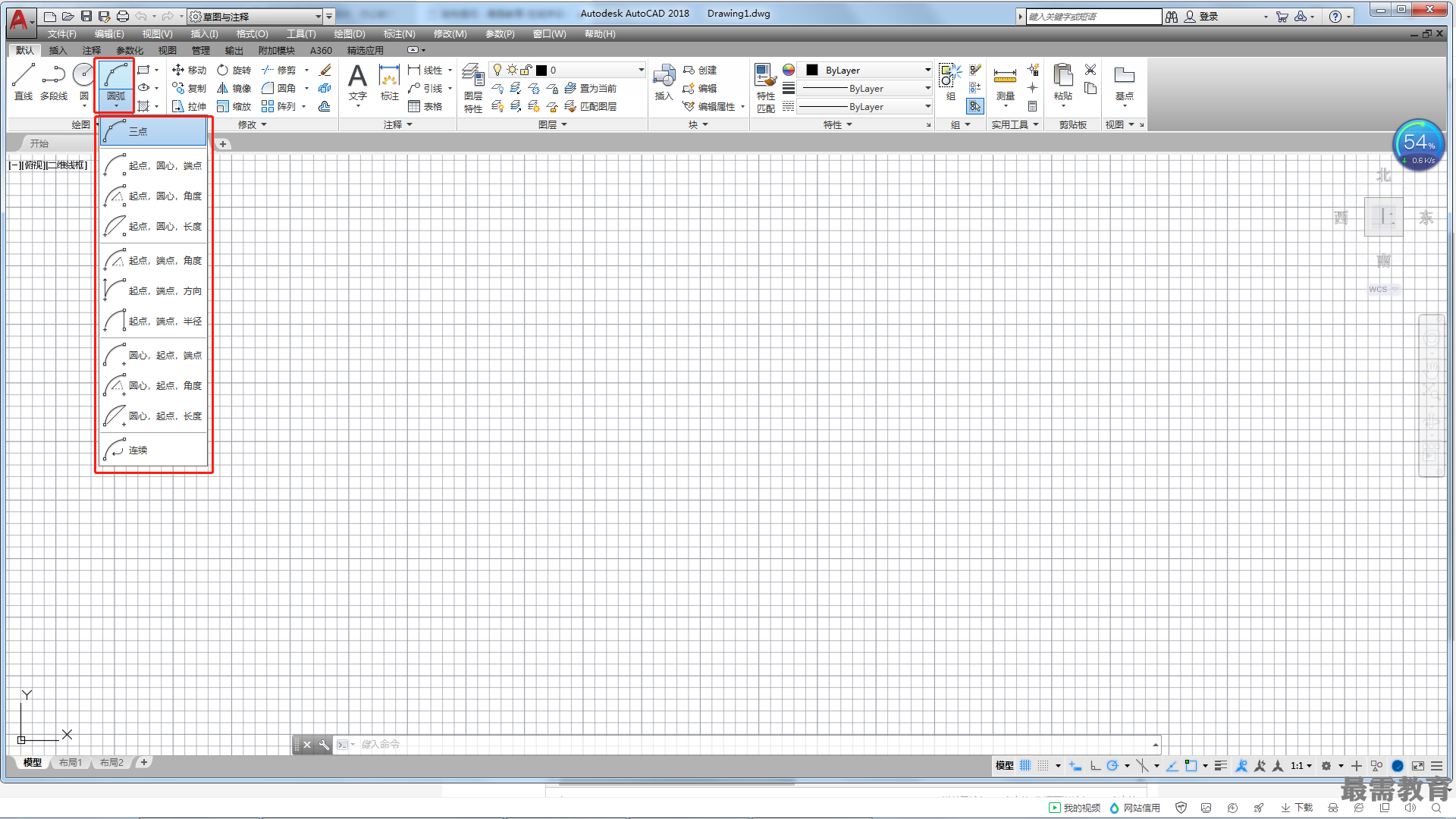

第2种：单击“绘图”面板中的"三点”按钮下方的下拉按钮，然后单击下拉列表中的选项。

第3种：输入“ARC”命令（或输入简化命令“A”）并确认。

执行“圆弧”命令后，系统将提示“指定圆弧的起点或[圆心(C)]:”。指定起点或圆心后，系统提示“指定圆弧的第二个点或[圆心(C)/端点(E)]:”。

命令主要选项介绍

•圆心（C):用于确定圆弧的中心点。

•端点（E):用于确定圆弧的终点。

•弦长（L):用于确定圆弧的弦长。

•方向（D):用于定义圆弧起始点处的切线方向。
