AutoCAD 2018——绘制正多边形

命令：多边形

作用：绘制正多边形

快捷命令：POL

使用“多边形”命令可以绘制由3~1024条边所组成的正多边形。执行“多边形”命令有如下3种常用方法。

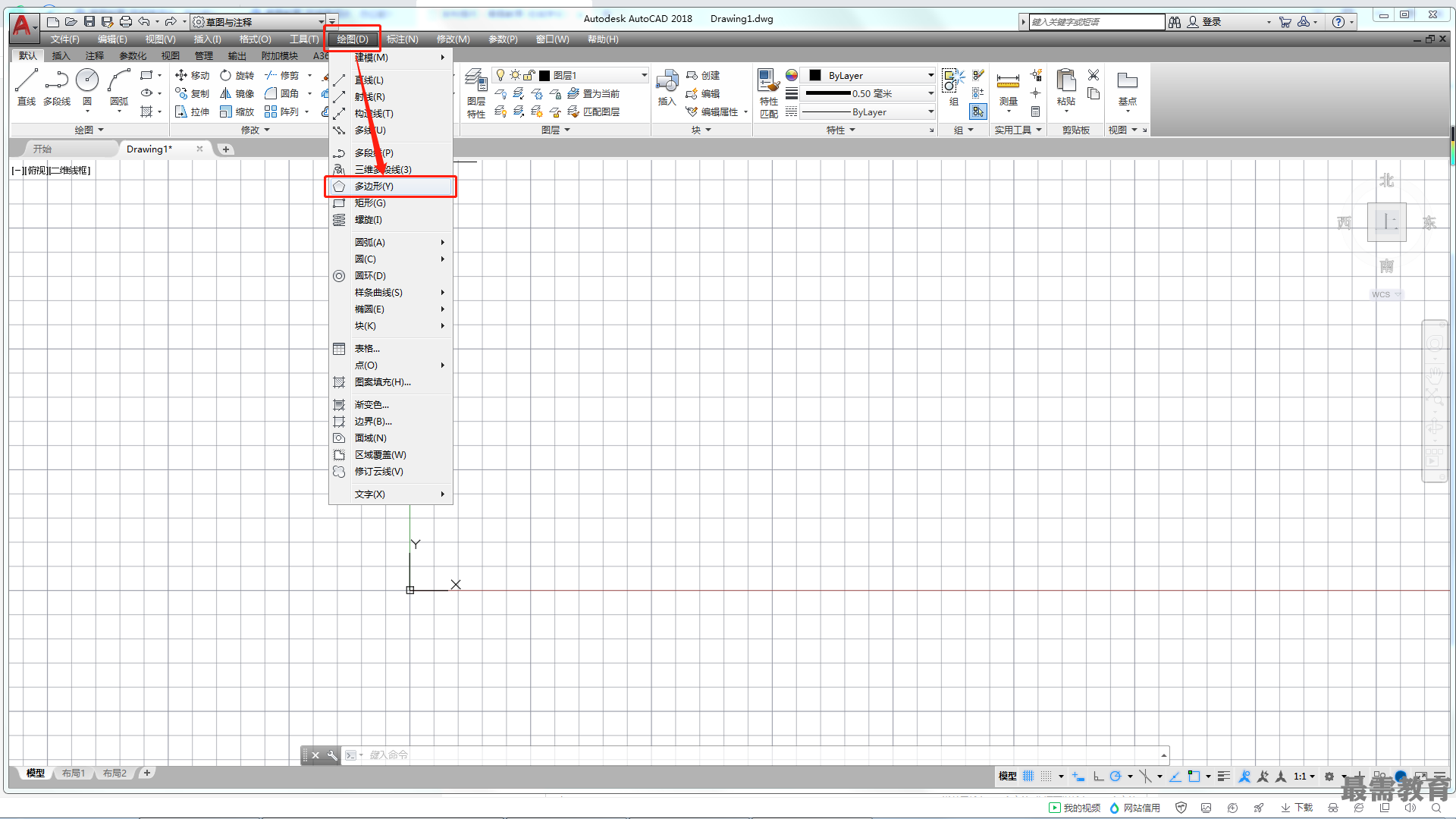

第1种：执行"绘图>多边形”命令。

第2种：输入"POLYGON”（POL)命令并确认。

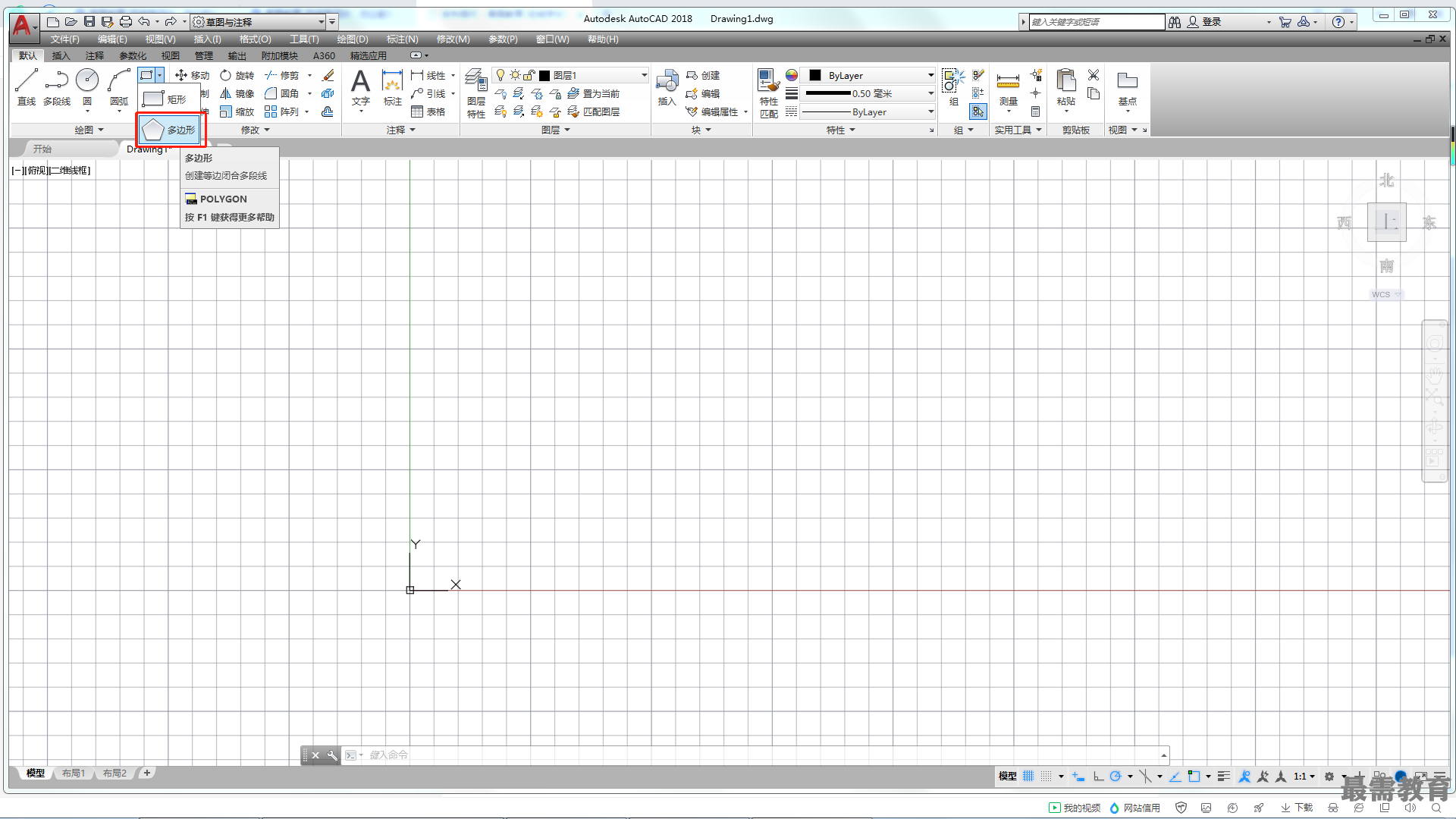

第3种：单击“绘图”面板中“矩形”按钮右侧的下拉按钮，在弹出的列表中选择“多边形”选项，如图所示

执行POLYGON命令过程中，出现的命令提示及操作如下。

命令:POLYGON

//执行命令

输入侧面数 <4>:5

//指定正多边形的边数，默认状态下为4

指定正多边形的中心点或[边(E)]:

//确定正多边形的中心点来绘制正多边形，由边数和外接圆或内切圆的半径确定

输入选项[内接于圆(I)/外切于圆(C)]<I>:

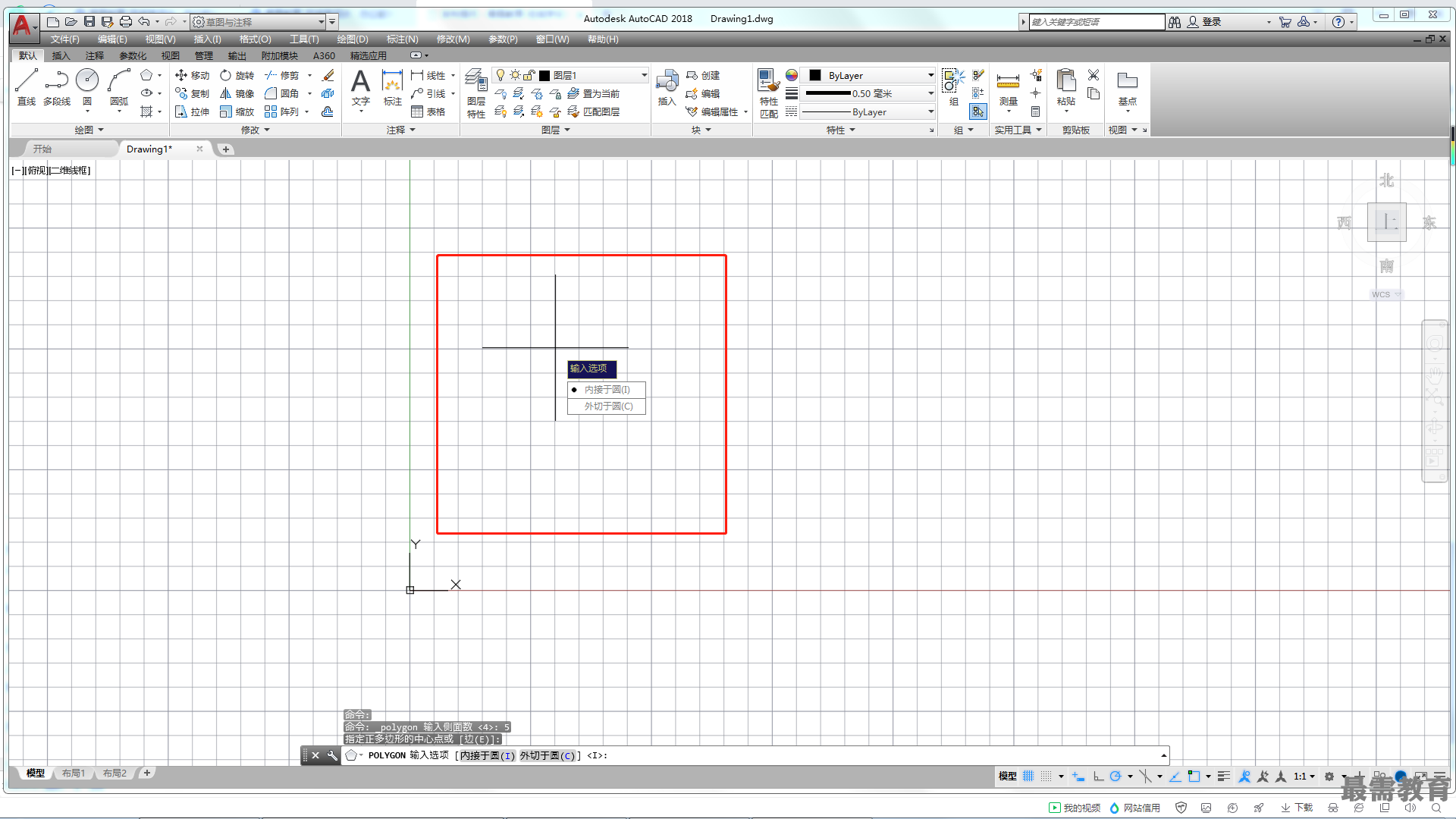

//选择正多边形的创建方式，如图所示

指定圆的半径：

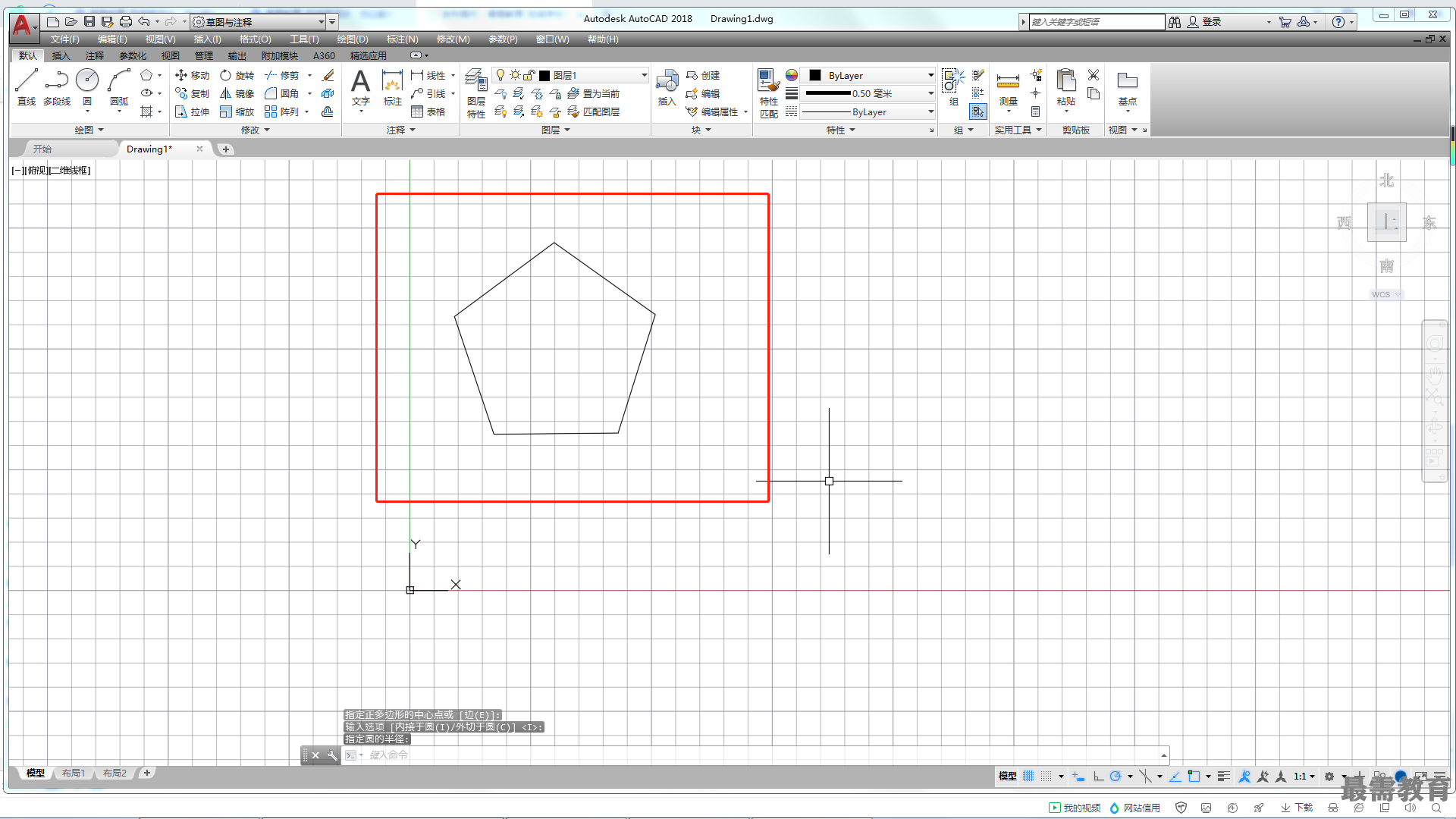

//指定创建正多边形时的外接圆或内切圆的半径即可创建一个正多边形，如图所示
