AutoCAD 2018——绘制矩形

命令：矩形

作用：绘制矩形

快捷命令：REC

使用“矩形”命令可以利用单击指定两个角点的方式绘制矩形，也可以输入坐标指定两个角点来绘制矩形。当两个角点形成的矩形的各边长相等时，则生成正方形。

执行"矩形”命令的常用方法有如下3种。

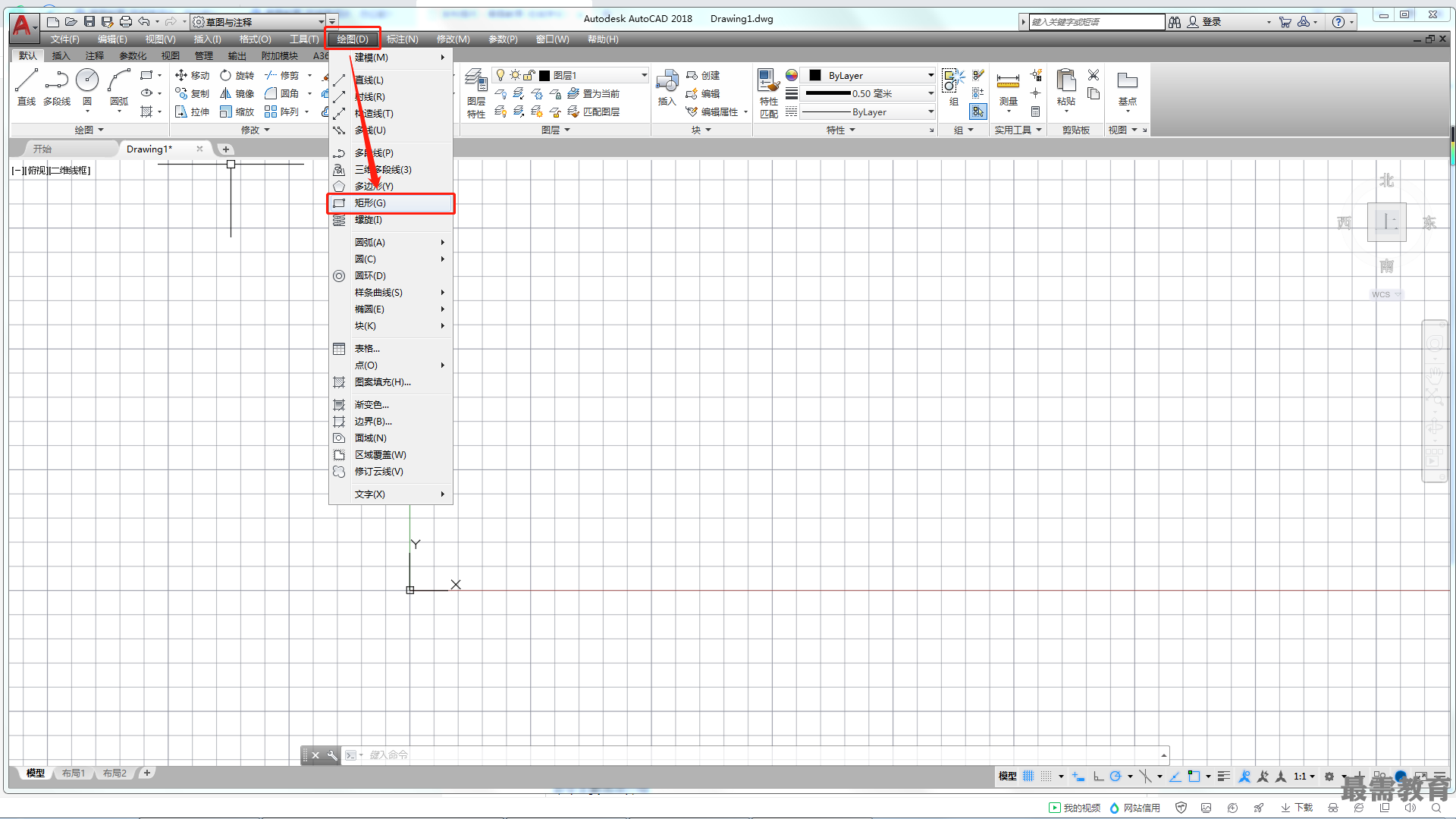

第1种：执行“绘图>矩形”命令。

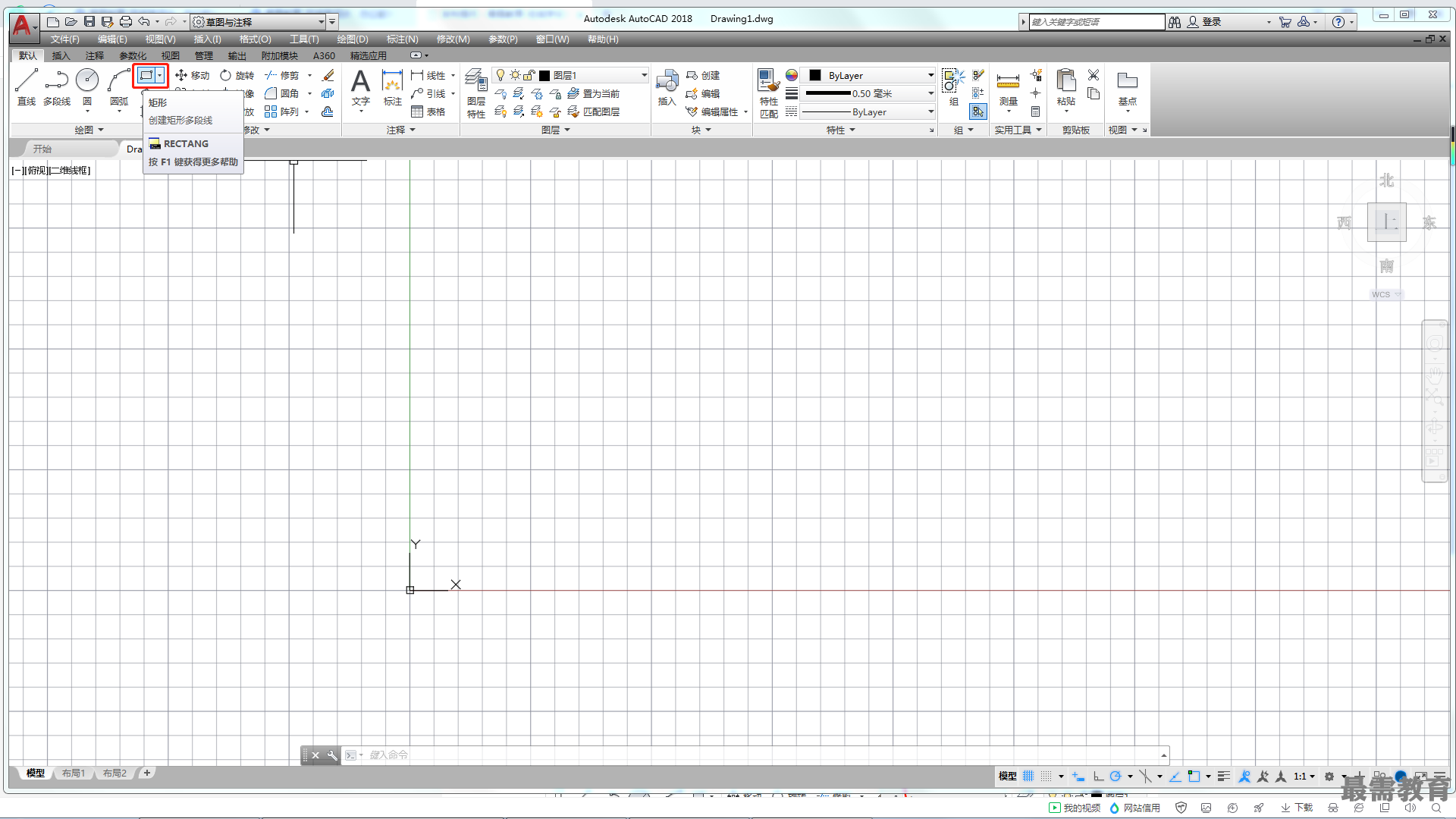

第2种：单击“绘图”面板中的"矩形”按钮。

第3种：输入"RECTANG”（REC)命令并确认。

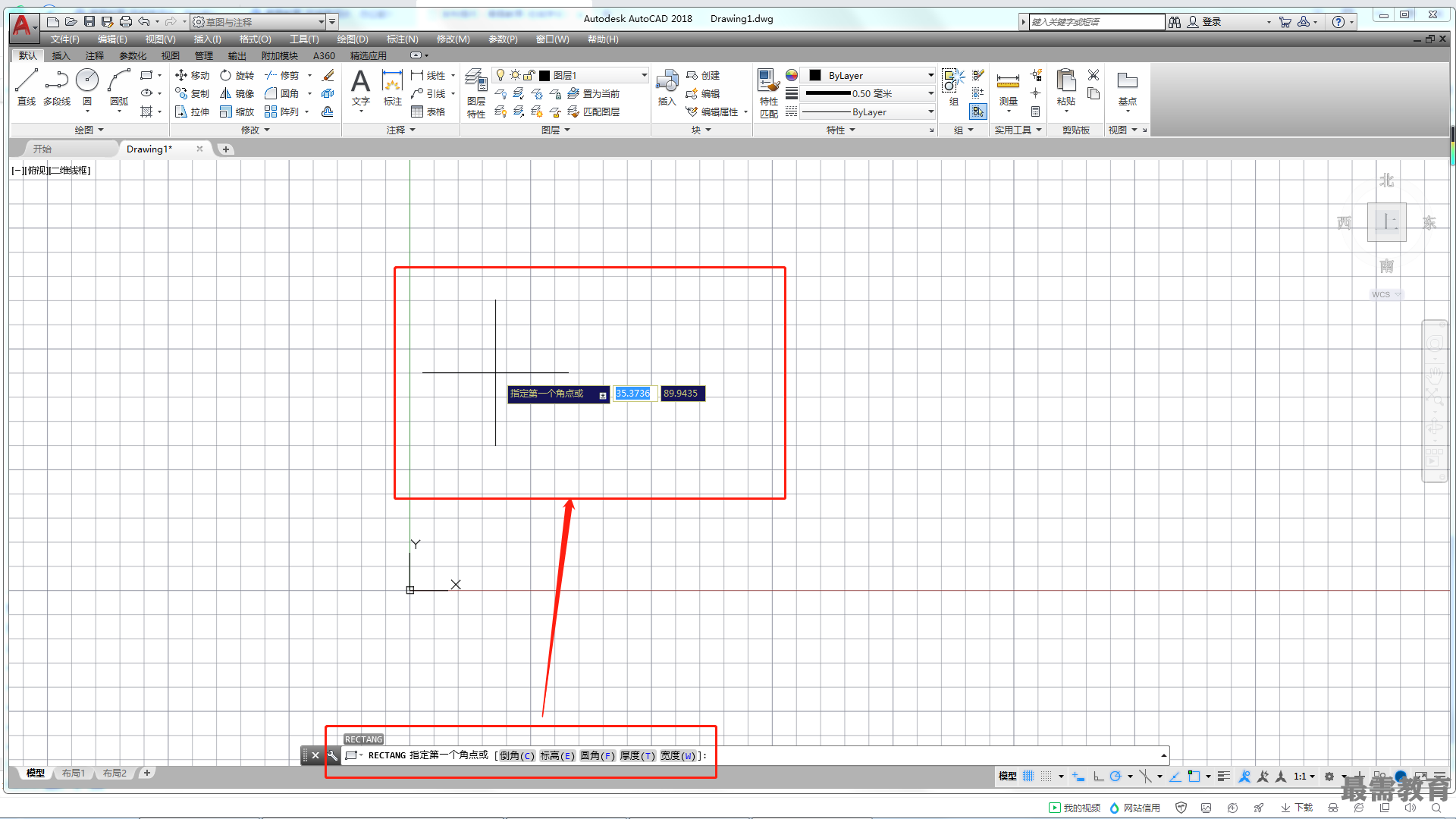

执行RECTANG (REC)命令后，系统将提示"指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:”。

命令主要选项介绍

•倒角（C):用于设置矩形的倒角距离。

•标高（E):用于设置矩形在三维空间中的基面高度。

•圆角（F):用于设置矩形的圆角半径。

•厚度（T):用于设置矩形的厚度，即三维空间中z轴方向的高度。

•宽度（W):用于设置矩形的线条粗细。
