AutoCAD 2018——绘制线段

命令：直线

作用：绘制线段

快捷命令：L

LINE (简化命令为L)命令是最基本、最简单的直线类图形绘制命令。使用LINE命令可以在两点之间进行线段的绘制。用户可以通过鼠标单击或者键盘输入两种方式来指定线段的起点和终点。

执行“直线”命令的常用方法有如下3种。

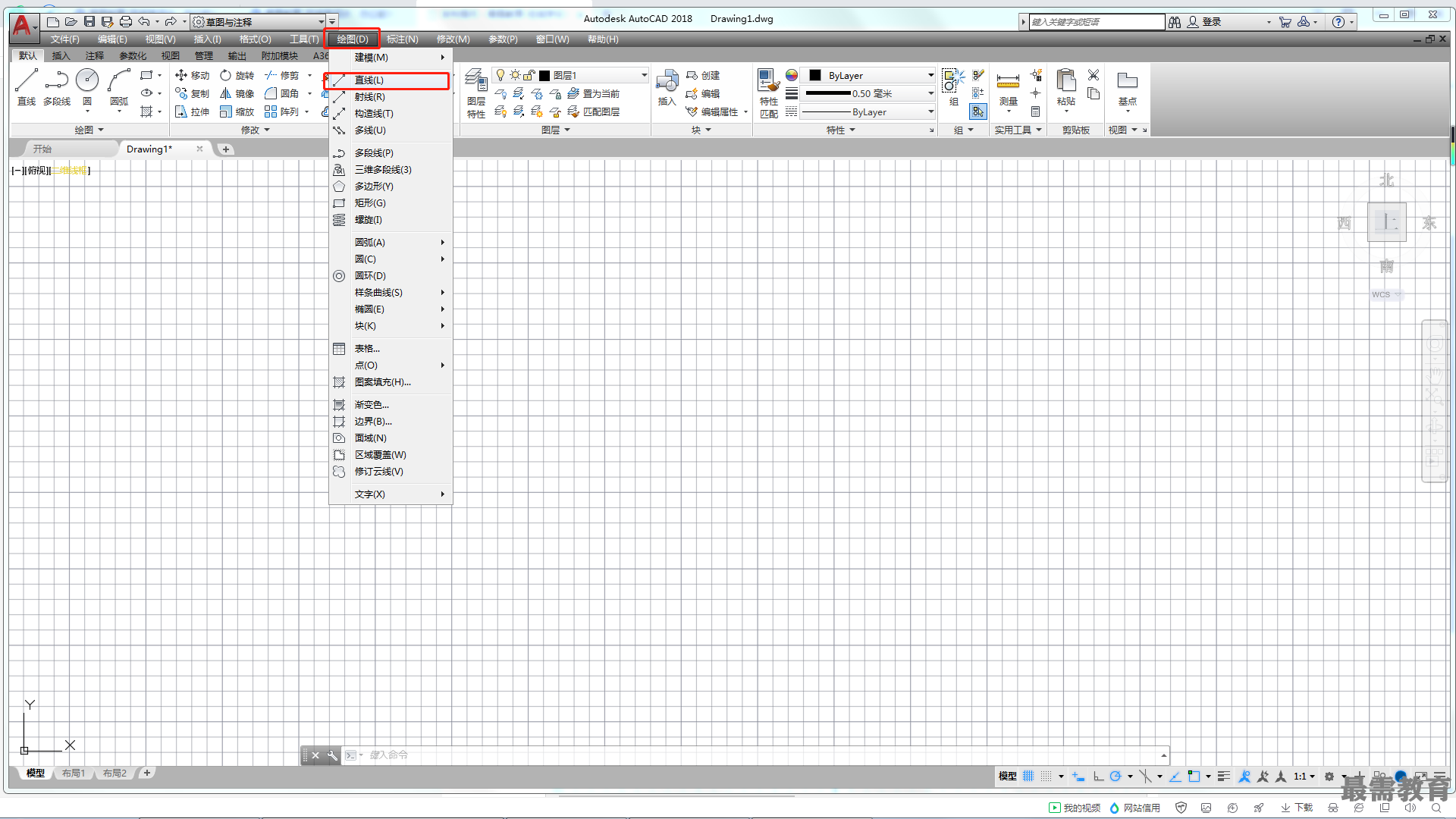

第1种：执行“绘图>直线”命令。

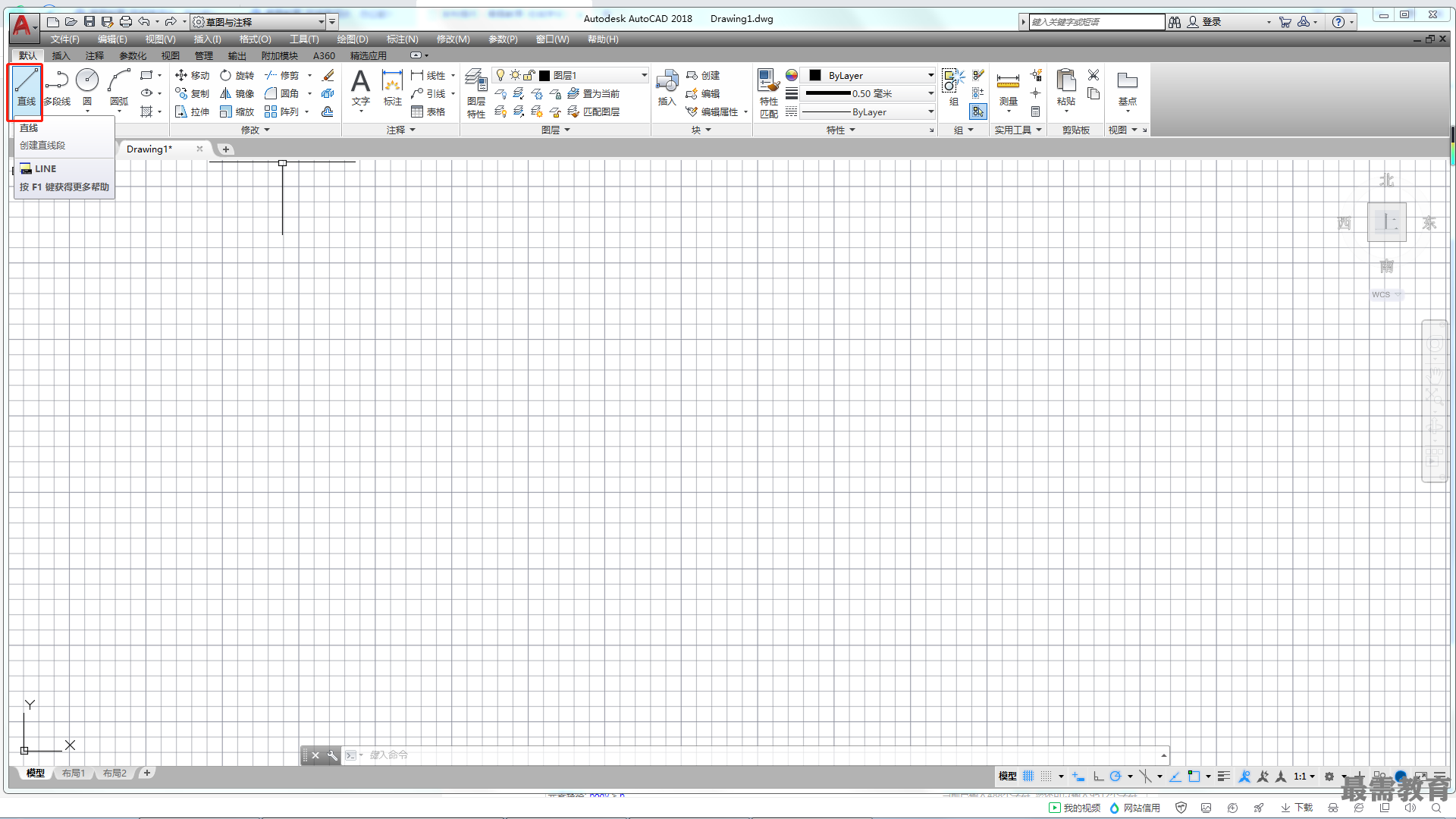

第2种：单击"绘图”面板中的“直线”按钮，如图所示。

第3种：输入“LINE”（L)命令并确认。

使用LINE命令连续绘制线段时，上一条线段的终点将直接作为下一条线段的起点，如此循环直到按空格键确认或按Esc键撤销命令为止。使用LINE命令绘制了多条线段后，系统将提示"指定下一点或[闭合(C)/放弃(U)]:”。

命令主要选项介绍

•指定下一点：要求用户指定线段的下一个端点。

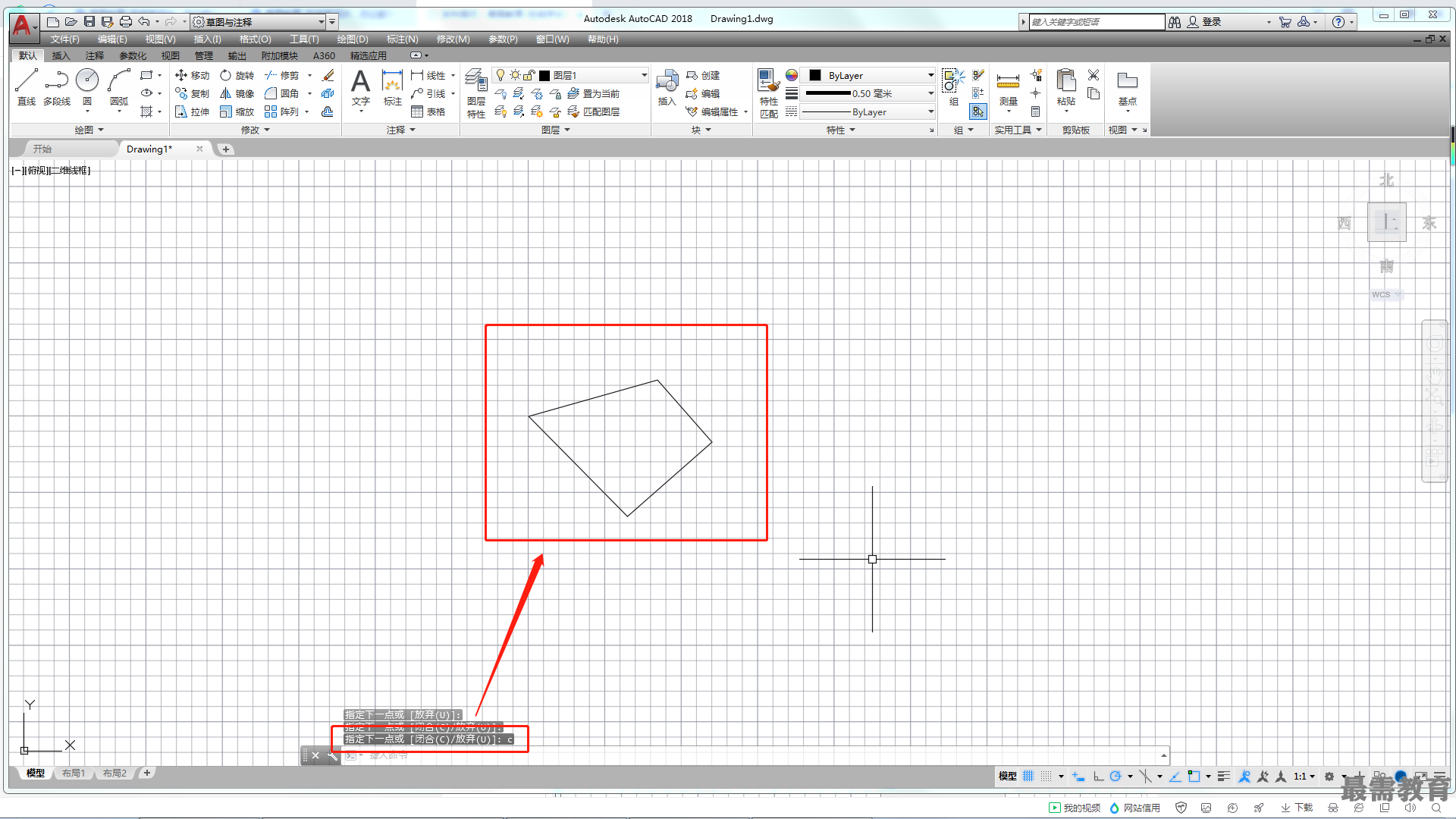

•闭合（C):在绘制多条线段后，如果输入“C”并按空格键确认，则最后一个端点将与第一条线段的起点重合，从而形成一个封闭图形，如图所示。

•放弃（U ):输入"U”并按空格键确认，则最后绘制的线段将被撤除。

在绘图过程中，如果绘制了错误的线段，可以在命令行中榆入“UNDO" (U)命令将其取消，然后重新执行上一步绘制操作
