AutoCAD 2018——设置点样式

命令：点样式

作用：设置点的大小和形状

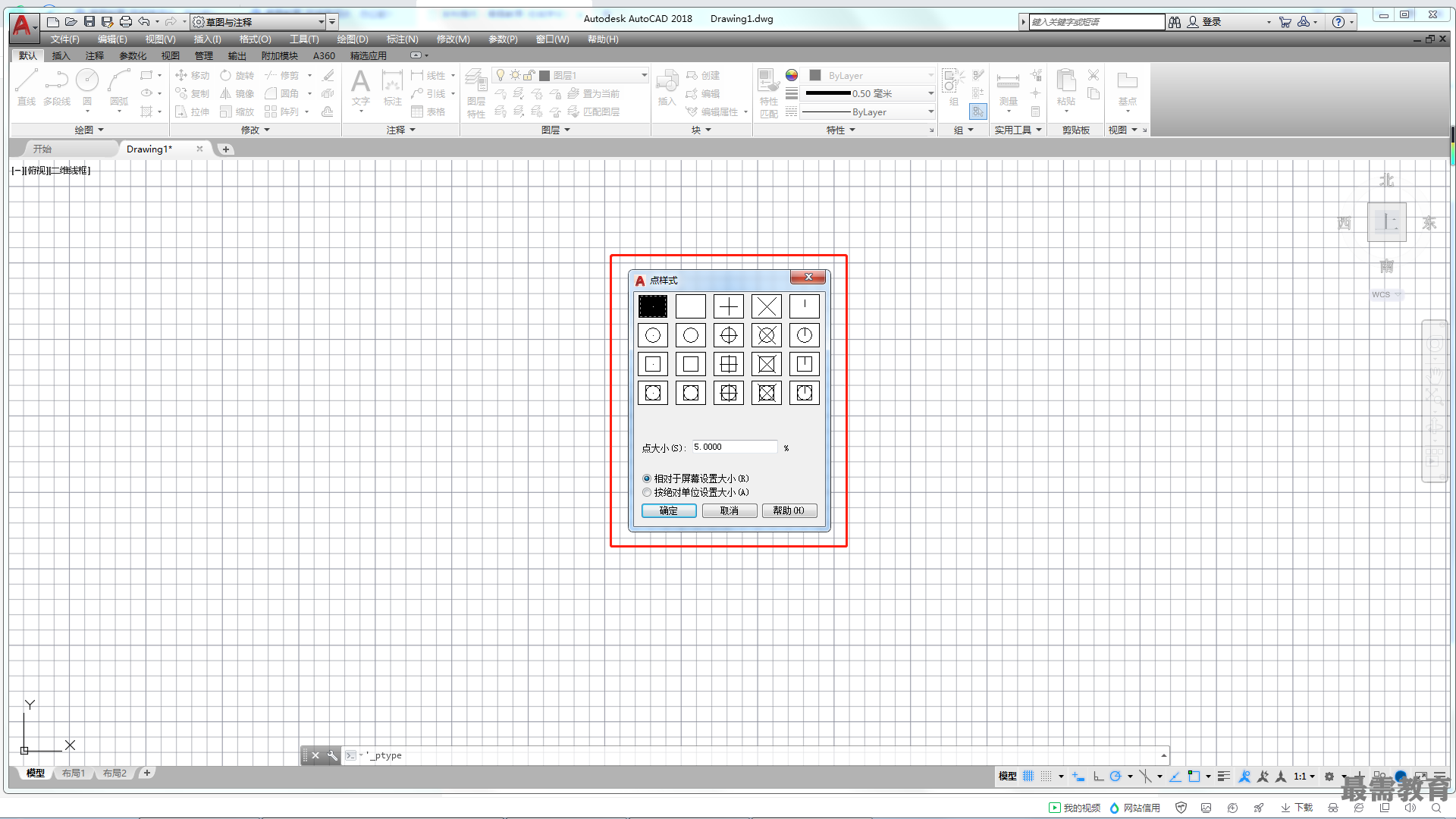

执行“格式>点样式”命令或者执行DDPTYPE命令并确认，打开"点样式”对话框，如图所示。在该对话框中可以设置多种不同的点样式，包括点的大小和形状，以满足用户绘图的不同需要，若对点样式进行更改，绘图区中的点对象也会发生相应变化。

“点样式”对话框主要选项介绍

•点大小：设置点的显示大小，可以相对于屏幕设置点的大小，也可以设置点的绝对大小。

•相对于屏幕设置大小：按屏幕尺寸的百分比设置点的显示大小。当进行视图的缩放时，点的显示大小并不改变。

•按绝对单位设置大小：使用实际单位设置点的大小。当进行视图的缩放时，显示的点的大小随之改变。

除了可以在“点样式”对话框中设置点样式外，也可以使用PDSIZE (点尺寸）命令来设置点大小执行PDSIZE命令，当设置PDSIZE为正值时,表示点的实际大小；当设置PDSIZE为负值时，则表示点相对于视图大小的百分比；当设置PDSIZE为0时，则生成的点的大小为绘图区高度的5%。
