AutoCAD 2018——设置图形界限

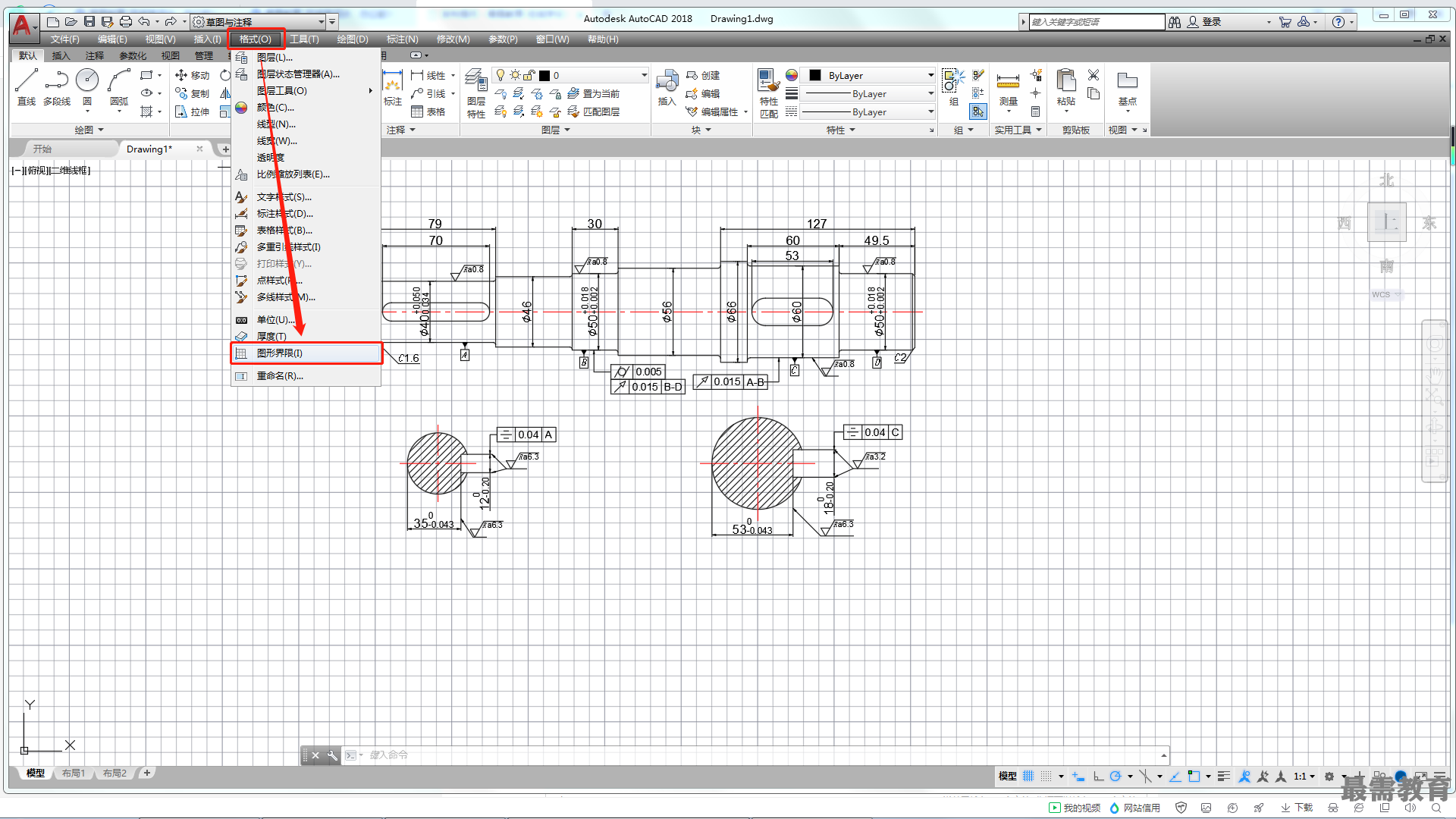

在AutoCAD中与图纸的大小相关的设置就是图形界限，图形界限的大小应设置为与选定的图纸相等。选择“格式>图形界限”菜单命令或者输入“LIMITS” (图形界限）命令并确认，根据命令行的提示，即可对图形界限进行设置。

例如，设置图形界限为420mmx 297mm的具体操作如下。

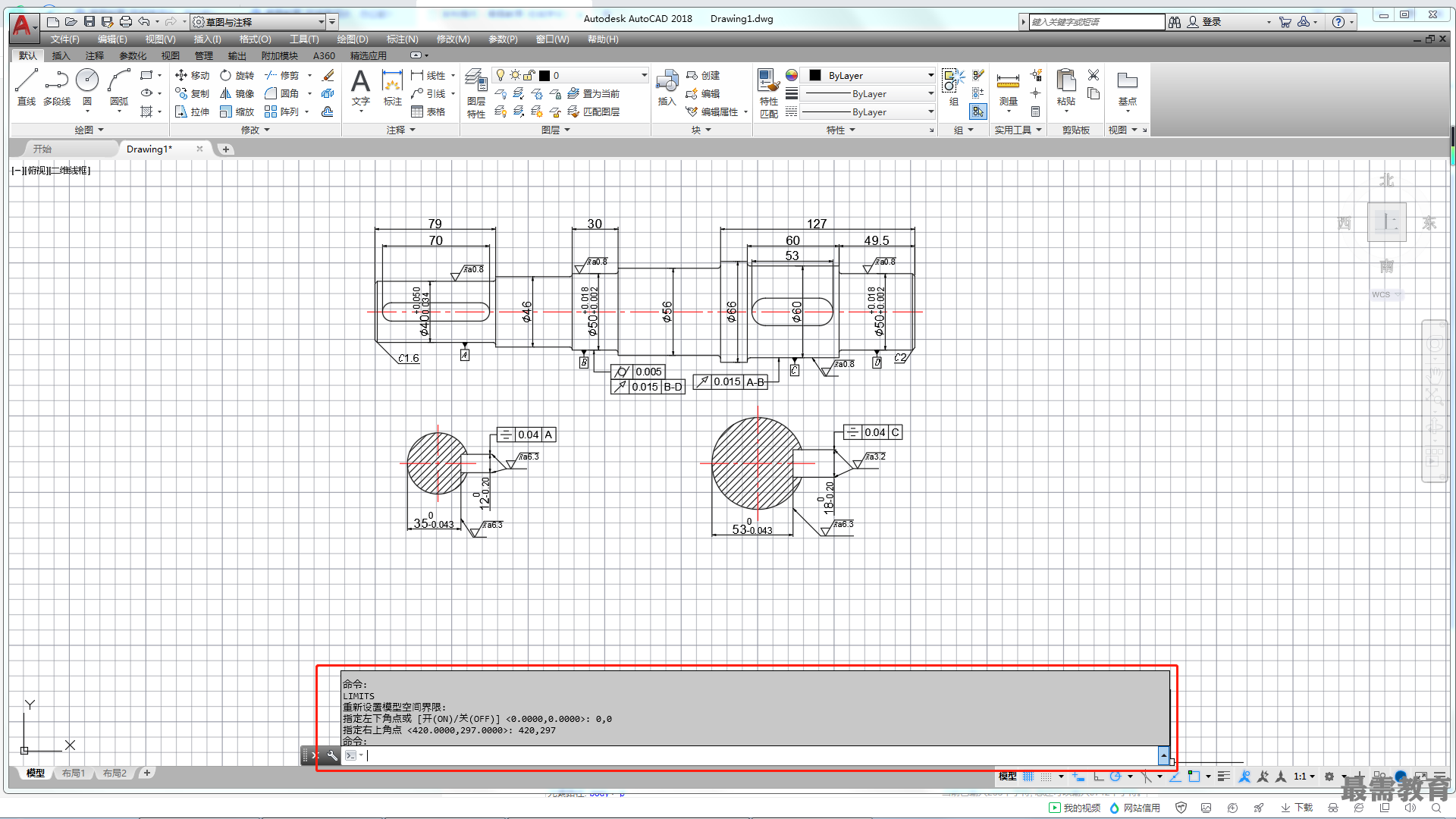

命令：LIMITS

//在命令行中输入图形界限命令

重新设置模型空间界限：指定左下角点或[开 ( ON ) /关（ OFF ) ]<0.0000, 0.0000>： 0,0

//设置绘图区域左下角坐标

指定右上角点<420.0000.297.0000>: 420, 297

//输入图纸尺寸并按Enter键
