AutoCAD 2018——设置图形的显示精度

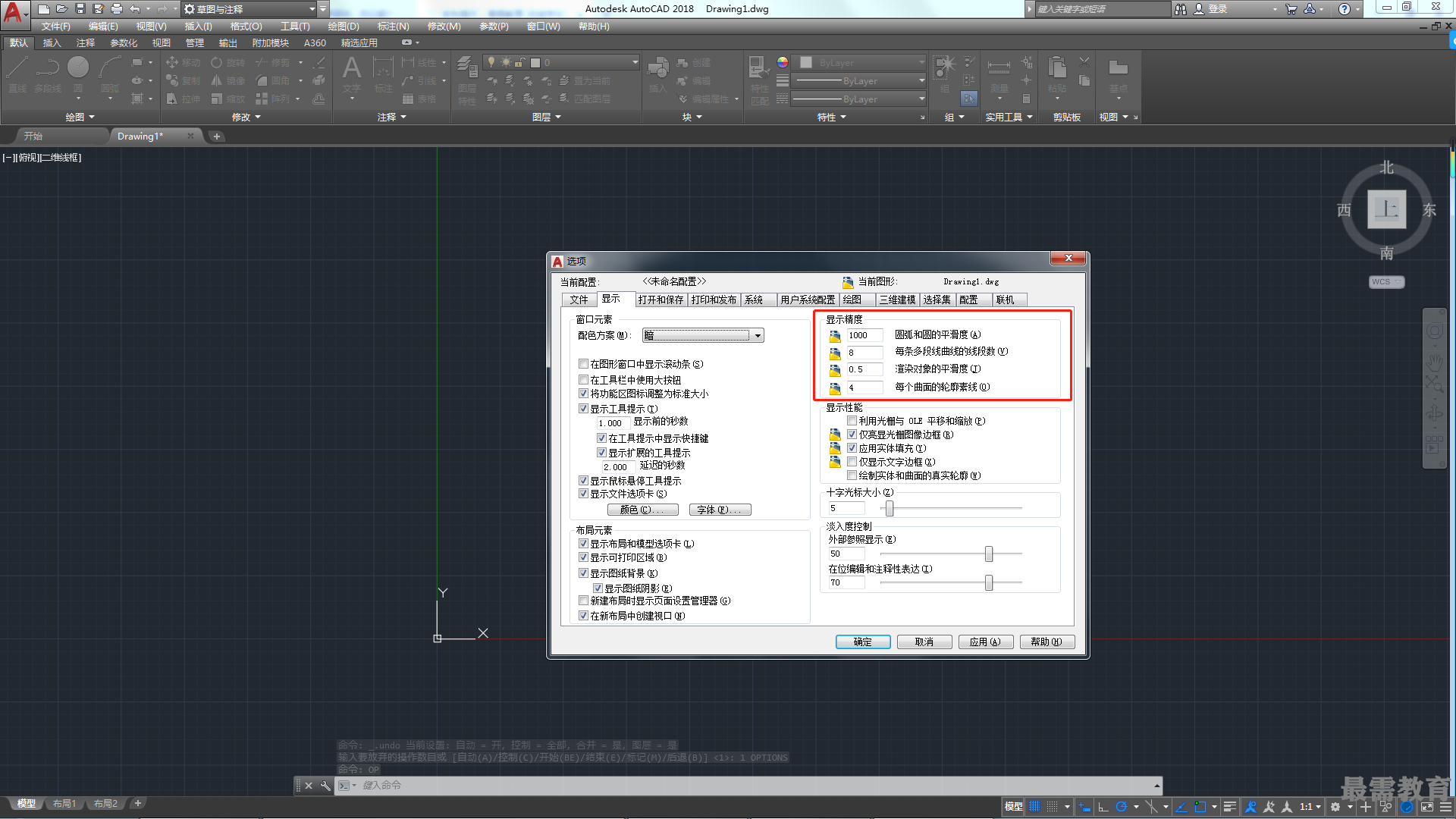

系统为了加快图形的显示速度，圆与圆弧都是用多边形表示的。在“选项”对话框的“显示”选项卡中，调整“显示精度”区域内的相应参数的值，可以改变图形的显示精度，如图所示。

显示精度区域中各选项介绍

•圆弧和圆的平滑度：用于控制圆、圆弧和椭圆的平滑度。值越大，生成的对象越平滑，重生成、平移和缩放对象所需的时间也就越长。可以在绘图时将该选项的值设置得较小 (如100),而在渲染时增大该选项的值，从而提高性能。有效取值范围为1~20000,默认设置为1000,该设置保存在图形中。要更改新图形的默认值，请在用于创建新图形的样板文件中指定此设置。

•每条多段线曲线的线段数：用于设置每条多段线曲线生成的线段数目。数值越大，对性能的影响越大，可以将此选项的值设置得较小，以优化绘图性能。取值范围为-32767-32767,默认设置为8,该设置保存在图形中。

•渲染对象的平滑度：用于控制着色和渲染曲面实体的平滑度。用“渲染对象的平滑度”的值乘以“圆弧和圆的平滑度”的值来确定如何显示实体对象。要提高性能，请在绘图时将“渲染对象的平滑度”设置为1或更小的值。值越大，显示性能越差，渲染时间也越长。有效值的范围为0.01到10,默认设置为0.5,该设置保存在图形中。

•每个曲面的轮廓素线：用于设置对象上每个曲面的轮廓线数目。数目越多，显示性能越差，渲染时间也越长。有效取值范围为0-2047,默认设置为4,该设置保存在图形中。
