3DS Max 2020-布尔中”运算对象参数“

提问人:卓娟发布时间:2020-11-25

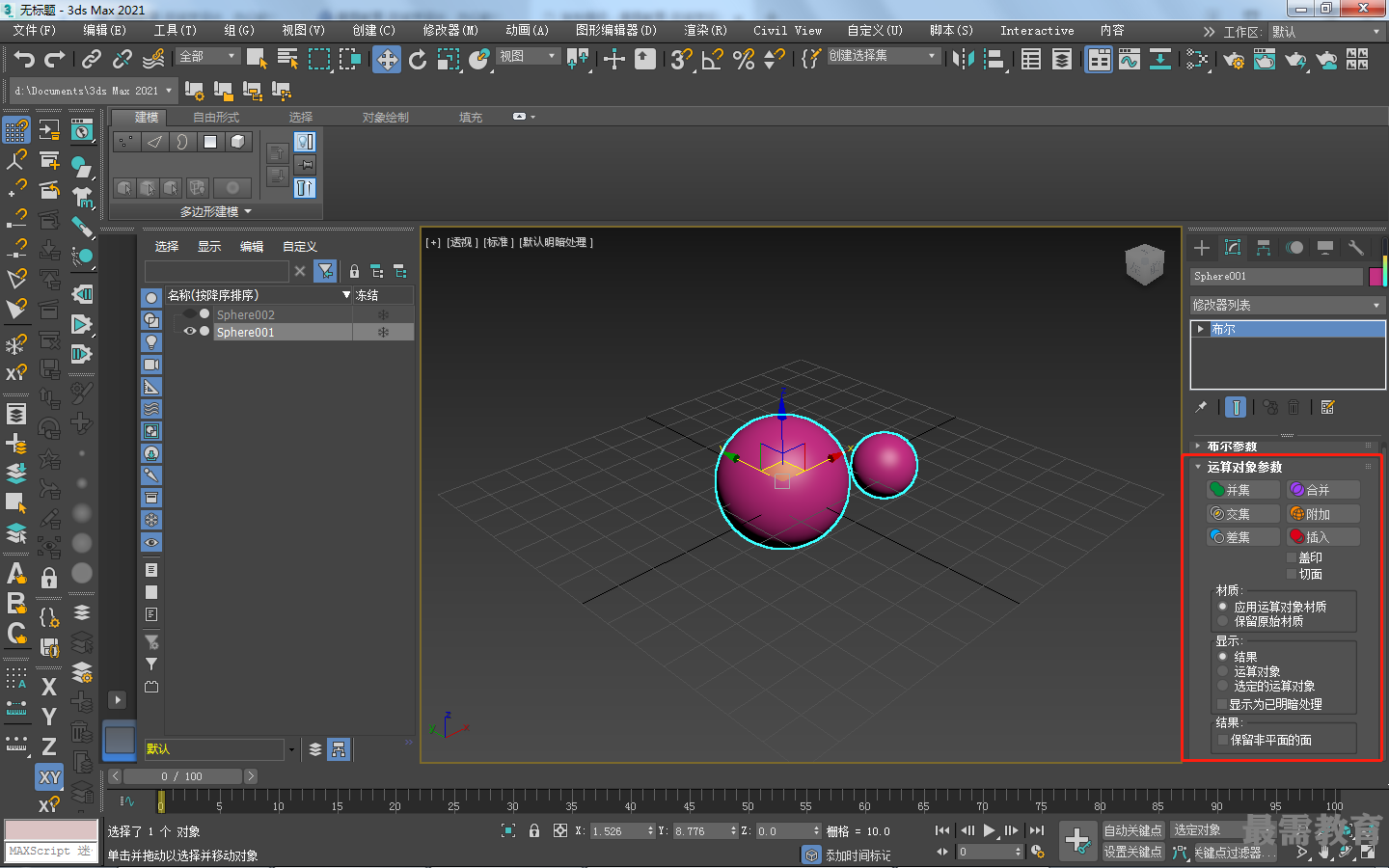

“运算对象参数”卷展栏如图所示。


•“并集”按钮:可以将两个对象的体积结合到一起。

•“合并”按钮:使两个网格相交并组合,与“并集”按钮不同的是,“合并”按钮不会移除任何原始多边形。

•“交集”按钮:使两个原始对象共同的重叠体积相交,剩余几何体会被丢弃。

•“附加”按钮:将多个对象合并成一个对象。

•“差集”按钮:从最开始选择的对象上移除与另一个对象相交的部分。

•“插入”按钮:从操作对象A减去操作对象B的边界图形,而操作对象B的图形不受此操作的影响。

•盖印:启用时,可在操作对象与原始网格之间插入相交边,而不移除或添加面。

•切面:启用时,可执行指定的布尔操作,但不会将操作对象的面添加到原始网格中。

“材质”选项组

•应用运算对象材质:将已添加操作对象的材质应用于整个复合对象。

•保留原始材质:保留应用到复合对象的现有材质。

“显示”选项组

•结果:显示布尔操作的最终结果

•运算对象:显示没有执行布尔操作的操作对象。操作对象的轮廓会以显示当前所执行布尔操作的颜色标出

•选定的运算对象:显示选定的操作对象。操作对象的轮廓会以显示当前所执行布尔操作的颜色标出

•显示为已明暗处理:如果启用,则在视口中会显示已明暗处理的操作对象,且会关闭颜色编码显示。
