CATIA编辑草图的约束

发布时间:2020-09-14
  1. 左键单击选中圆弧,再按下【Ctrl】键不放左键单击选中斜线如图所示。

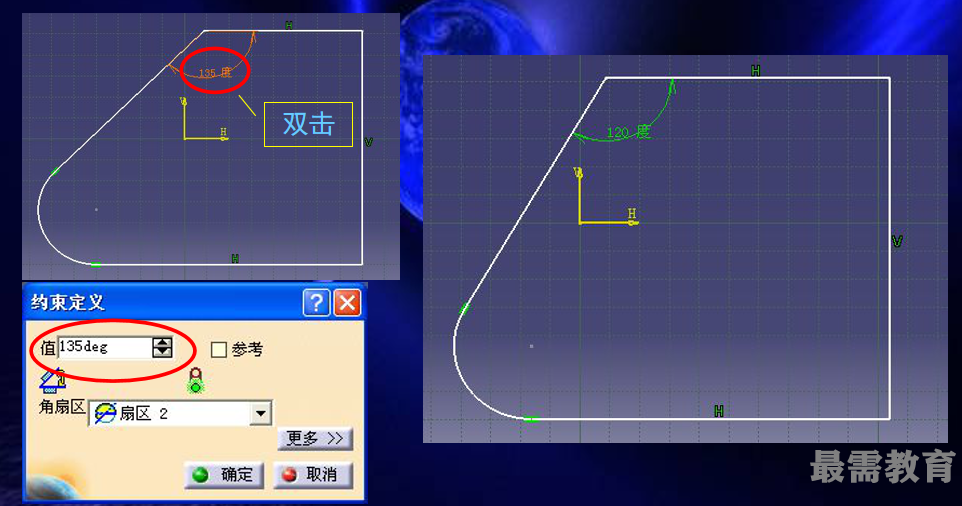

  2. 单击【约束】工具,单击斜线后再单击上端水平直线,添加角度尺寸,双击该尺寸,在弹出的【约束定义】对话框中,将角度改为120°,如图所示。


  3. image.png

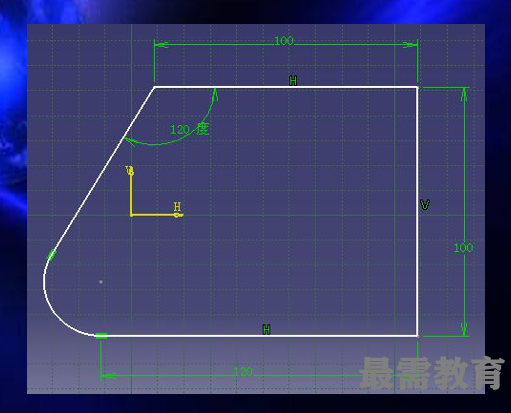

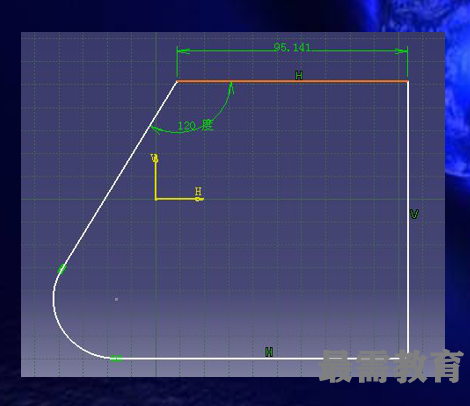

     单击【约束】工具,单击要添加直线,添加长度尺寸,双击该尺寸,在弹出的【约束定义】对话框中,将其改为需要的值,但要注意不能过约束,如图所示。

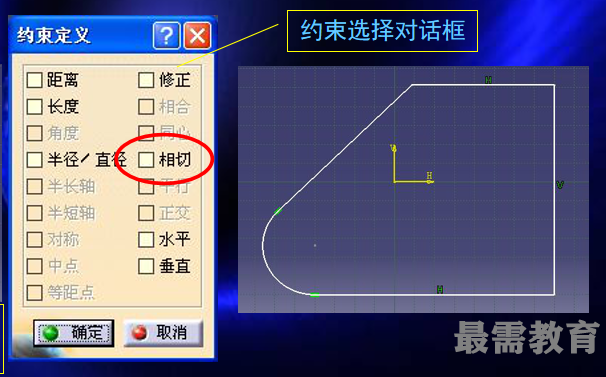

选择【约束】工具栏中的【对话框中选择约束】工具,在弹出的对话框中选择 【相切】,单击确定 ,完成后如图所示
