CATIA草图绘制技巧

发布时间:2020-09-14

 绘制草图时,不必按草图的精确几何形状与尺寸绘图。绘制完成后可以通过编辑约束和添加尺寸约束的方式,使绘制的草图达到所需要的形状与尺寸。

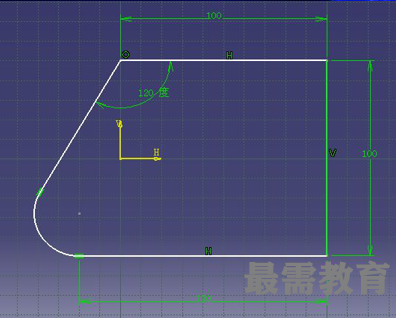

例如,完成的草图应该如左下图所示,但绘制时可能绘制成右下所示的图形。可以通过如下步骤修正草图图形及尺寸。
