3DS Max 2020-FFD修改器参数说明

FFD修改器的基本参数几乎相同，以FFD (长方体）修改器中的参数为例说明。FFD (长方体）修改器的参数如图所示。

“尺寸”选项组

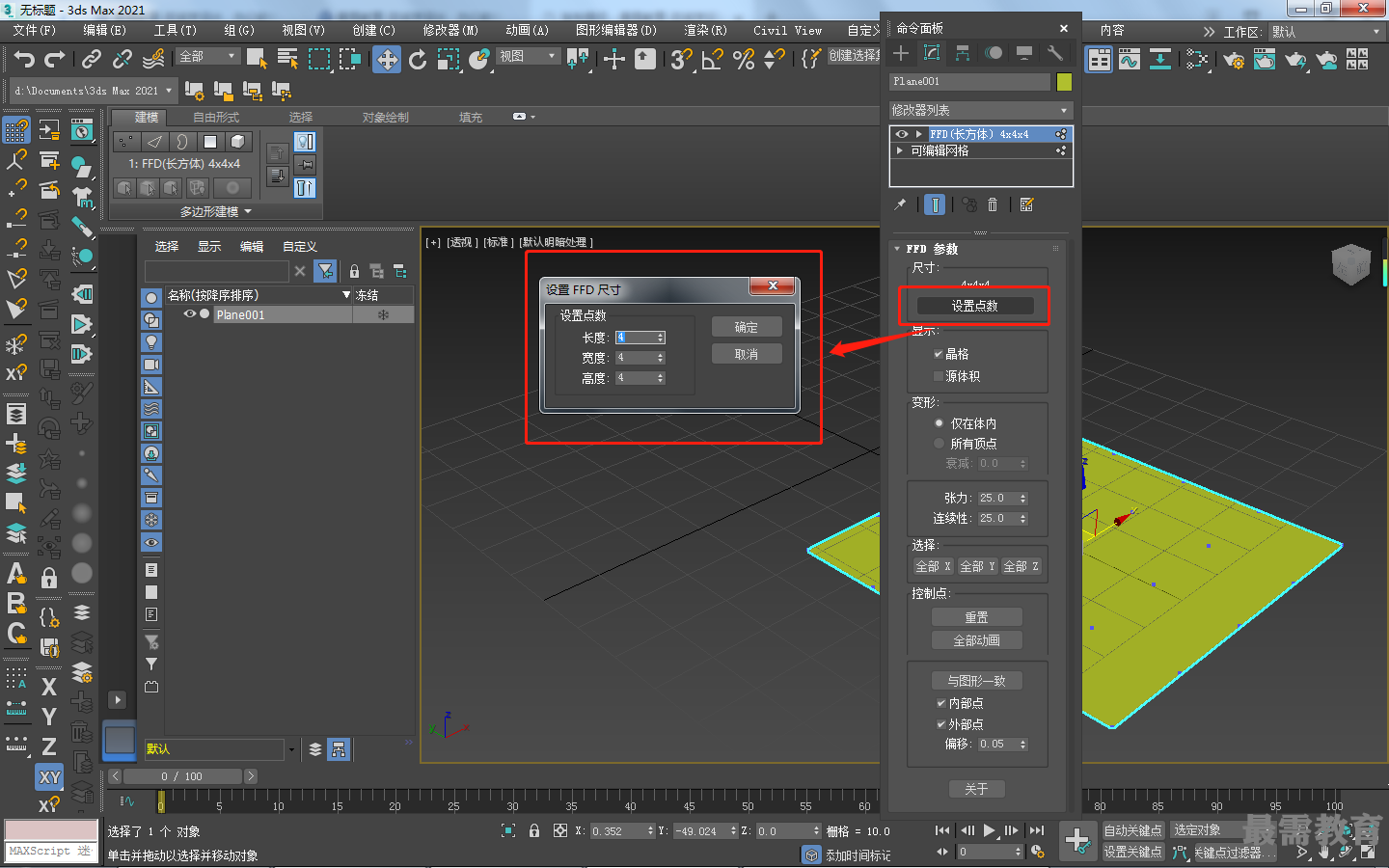

• “设置点数”按钮:单击该按钮, 会弹出“设置FFD尺寸”对话框，如图所示。 在该对话框中，可以指定晶格中所需控制点数目。

“显示”选项组

•晶格：绘制连接控制点的线条以形成栅格。

•源体积：控制点和晶格会以未修改的状态显示。

“变形”选项组

•仅在体内：只变形位于源体积内的顶点。

•所有顶点：变形所有顶点，不管它们位于源体积的内部还是外部。

•衰减：决定着FFD效果减为零时离晶格的距离

•张力/连续性：调整变形样条线的张力和连续性。

“选择”选项组

•“全部X”按钮/“全部Y”按钮/“全部Z”按钮：选中沿着由该按钮指定的局部维度的所有控制点。通过激活两个按钮，可以选择两个维度中的所有控制点。

“控制点”选项组

•“重置”按钮：将所有控制点返回到它们的原始位置。

•“全部动画”按钮：默认情况下，FFD晶格控制点将不在“轨迹视图”中显示出来，因为没有給它们指定控制器。但是在设置控制点动画时，给它指定了控制器，则它在“轨迹视图”中可见。

•“与图形一致”按钮：在对象中心控制点位置之间沿直线延长线，将每一个FFD控制点移到修改对象的交叉点上，这将增加由“补偿”微调器指定的偏移距离。

•内部点：仅控制受“与图形一致”影响的对象内部点。

•外部点：仅控制受“与图形一致”影响的对象外部点。

•偏移：受“与图形一致”影响的控制点偏移对象曲面的距离。

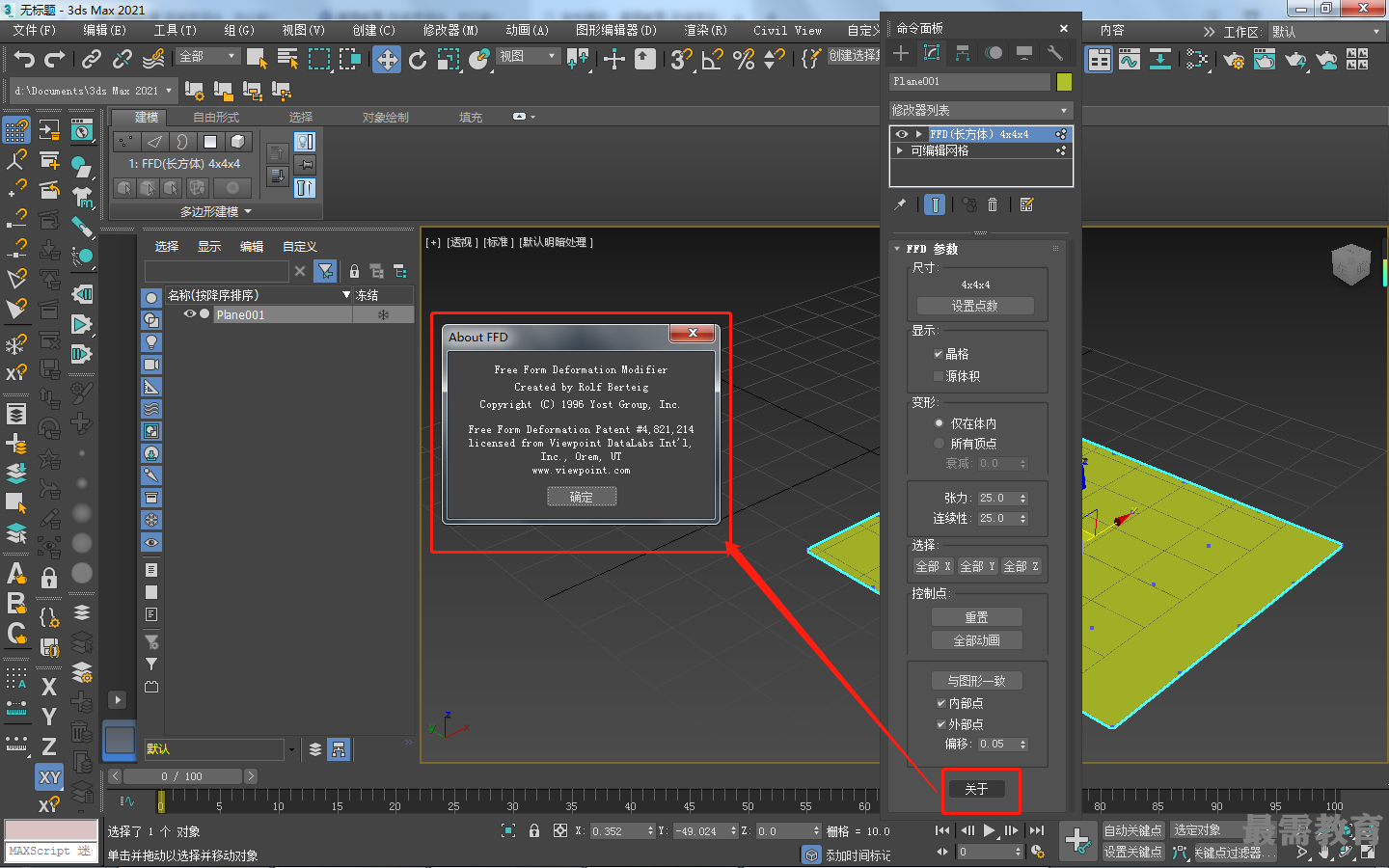

•“关于”按钮:单击此按钮，可以弹出显示版权和许可信息的About FFD对话框，如图所示。
