3DS Max 2020-门对象公共参数

提问人:卓娟发布时间:2020-11-24

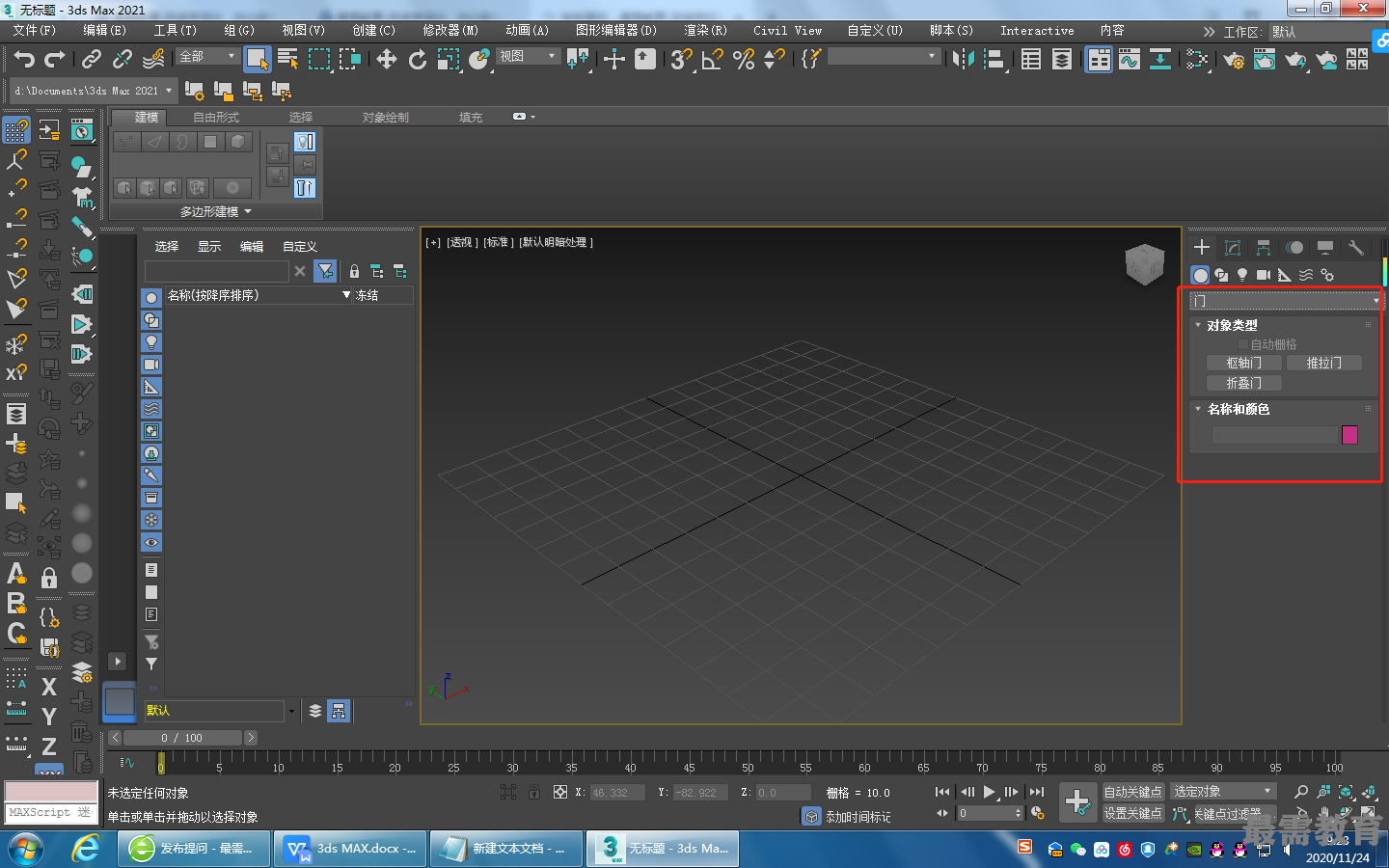

3ds Max 2020提供了枢轴门、推拉门和折叠门,如图这3种门模型对应的“修改”面板内的参数基本相同,以“枢轴门”为例,门对象的公共参数说明如下

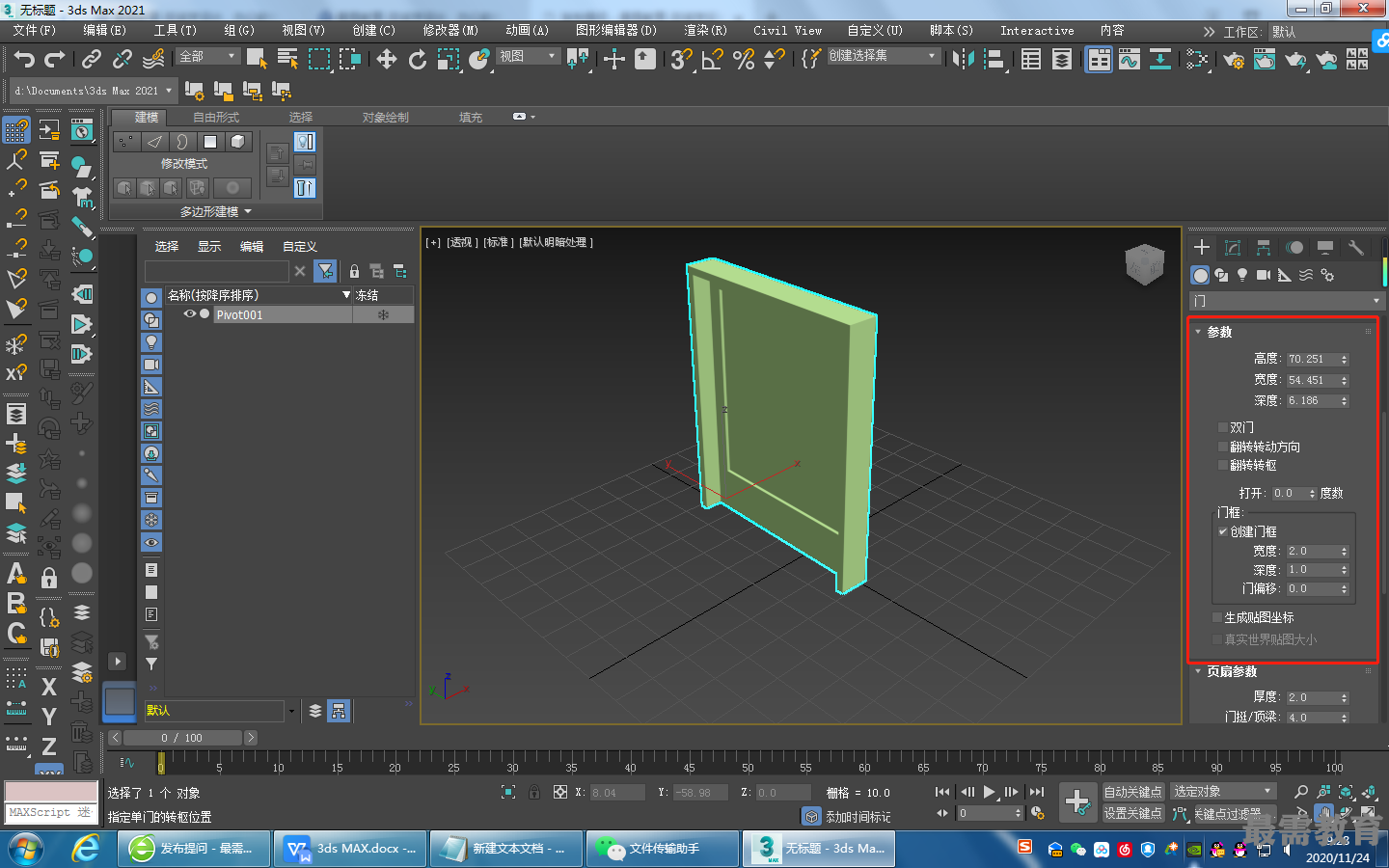

打开“参数”卷展栏,如图所示。


•高度:设置门装置的总体高度。

•宽度:设置门装置的总体宽度。

•深度:设置门装置的总体深度。

•打开:设置门的打开程度。

“门框”选项组

•创建门框:默认是启用的,以显示门框。禁用此复选框可以禁用门框的显示。

•宽度:设置门框与墙平行的宽度。仅当启用“创建门框”时可用。

•深度:设置门框从墙投影的深度。仅当启用“创建门框”时可用。

•门偏移:设置门相对于门框的位置。

•生成贴图坐标:为门指定贴图坐标。

•真实世界贴图大小:控制应用于该对象的纹理贴图材质所使用的缩放方法。

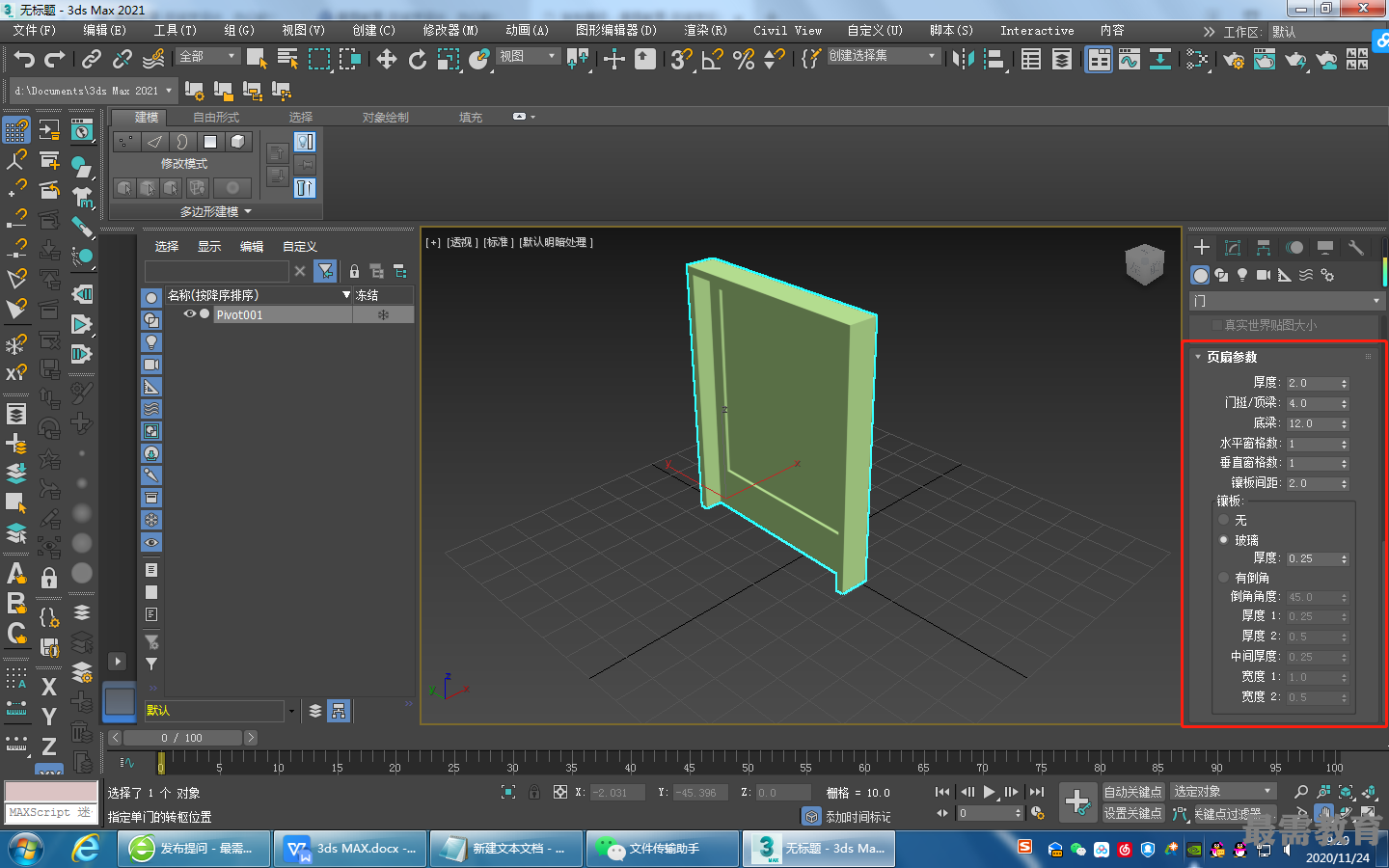

“页扇参数”卷展栏如图所示。


•厚度:设置门的厚度。

•门挺/顶梁:设置顶部和两侧的面板框的宽度。仅当门是面板类型时,才会显示此设置。

•底梁:设置门脚处的面板框的宽度。仅当门是面板类型时,才会显示此设置。

•水平窗格数:设置面板沿水平轴划分的数量。

•垂直窗格数:设置面板沿垂直轴划分的数量。

•镶板间距:设置面板之间的间隔宽度。

“镶板”选项组

•无:门没有面板。

•玻璃:创建不带倒角的玻璃面板。

•厚度:设置玻璃面板的厚度。

•有倒角:选择此选项,可以具有倒角面板。

•倒角角度:指定门的外部平面和面板平面之间的倒角角度。

•厚度1:设置面板的外部厚度

•厚度2:设置倒角从该处开始的厚度。

•中间厚度:设置面板内面部分的厚度。

•宽度1:设置倒角从该处开始的宽度。

•宽度2:设置面板的内面部分的宽度。
