CAD 2020-快速标注

快速尺寸标注命令QDIM使用户可以交互地、动态地、自动地进行尺寸标注。在 QDIM命令中可以同时选择多个圆或圆弧标注直径或半径，也可同时选择多个对象进行基线标注和连续 标注，选择一次即可完成多个标注，因此可节省时间，提高工作效率。调用快速尺寸标注命令的方法主要有以下3种。
1）在命令行中输入“QDIM”命令。

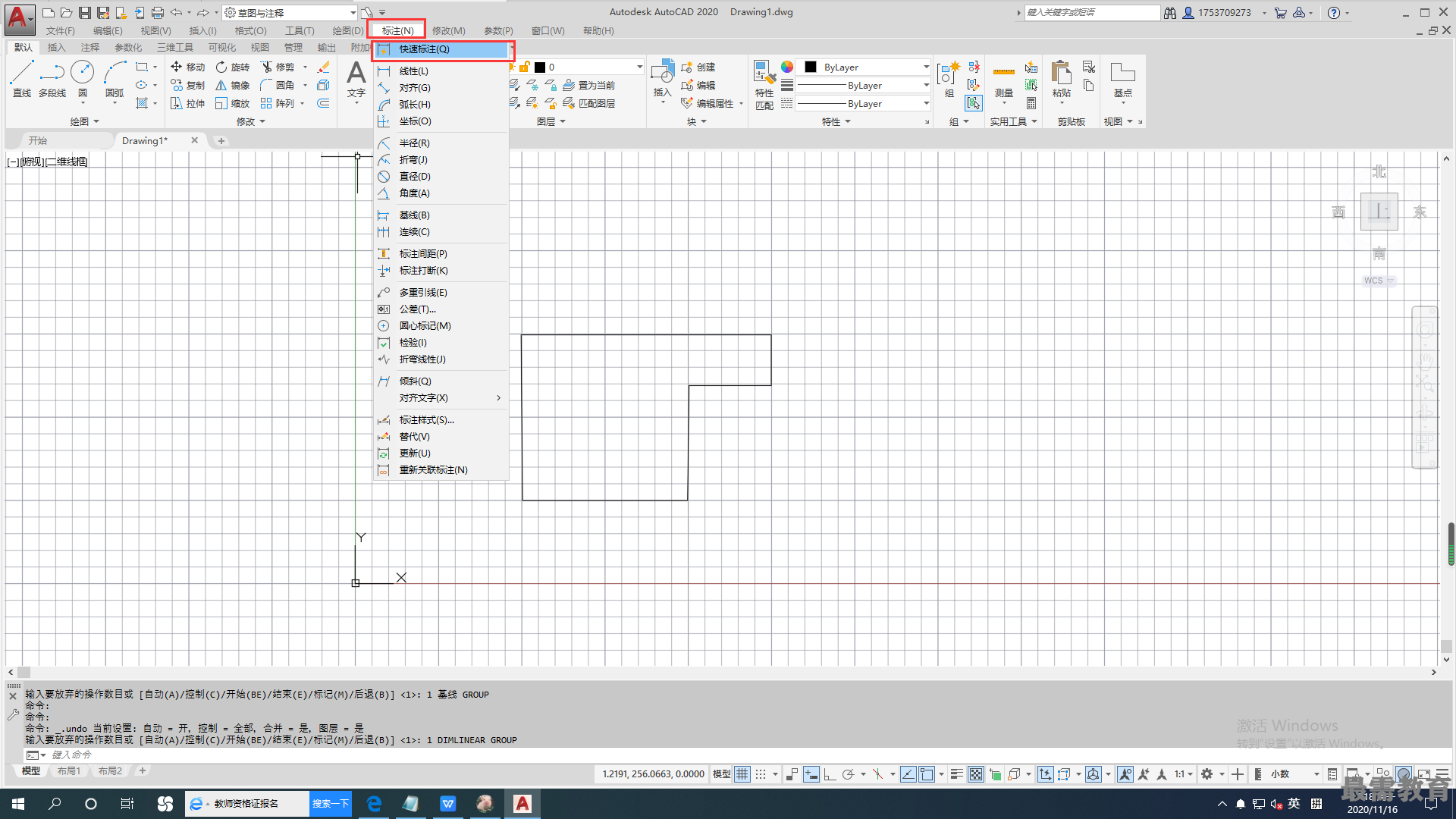

2）选择菜单栏中的“标注”—“快速标注”命令。

3）单击“标注”工具栏中的“快速标注”命令图标。

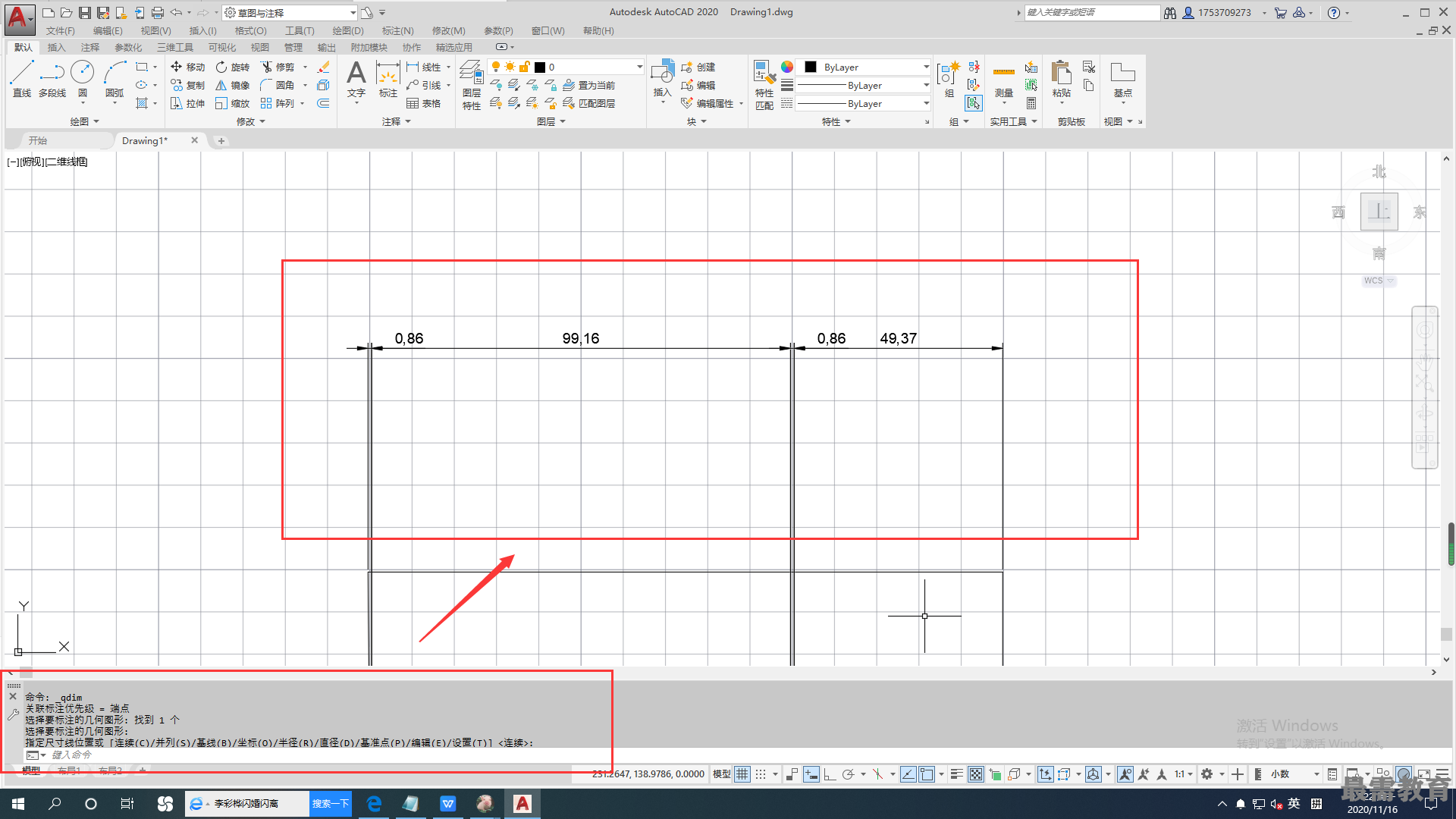

执行上述命令后，根据系统提示选择要标注尺寸的多个对象后按〈Enter〉键，并指定尺寸线位置或选择其他选项。执行此命令时，命令行中各选项的含义如下。
①指定尺寸线位置。直接确定尺寸线的位置，则在该位置按默认的尺寸标注类型标注出相应的尺寸。
②连续（C）。产生一系列连续标注的尺寸。输入“C" , AutoCAD提示用户选择要进行标注的对象，选择完后按＜Enter＞键，返回上面的提示，给定尺寸线位置，则完成连续尺寸标注。
③并列（S）。产生一系列交错的尺寸标注
④基线（B） 。产生一系列基线标注尺寸。后面的“坐标（O）” “半径（R） ” “直径（D） ”。
⑤基准点（P） 。为基线标注和连续标注指定一个新的基准点。
⑥编辑（E）。对多个尺寸标注进行编辑。AutoCAD允许对已存在的尺寸标注添加或移去尺寸点。选择此选项，根据系统提示确定要移去的点之后按＜Enter＞键，AutoCAD对尺寸标注进行更新。
