AutoCAD 2020-基线标注

用于产生一系列基于同一条尺寸界线的尺寸标注，适用于长度尺寸标注、角度标注和坐标标注等
在使用基线标注方式之前，应该先标注出一个相关的尺寸。基线标注两平行尺寸线的间距由“新建（修改）标注样式”对话框中“尺寸与箭头”选项卡的“尺寸线”选项组中的“基线间距”文本框的值决定。
基线标注命令的调用方法主要有以下3种
1）在命令行中输入"DIMBASELINE”命令。

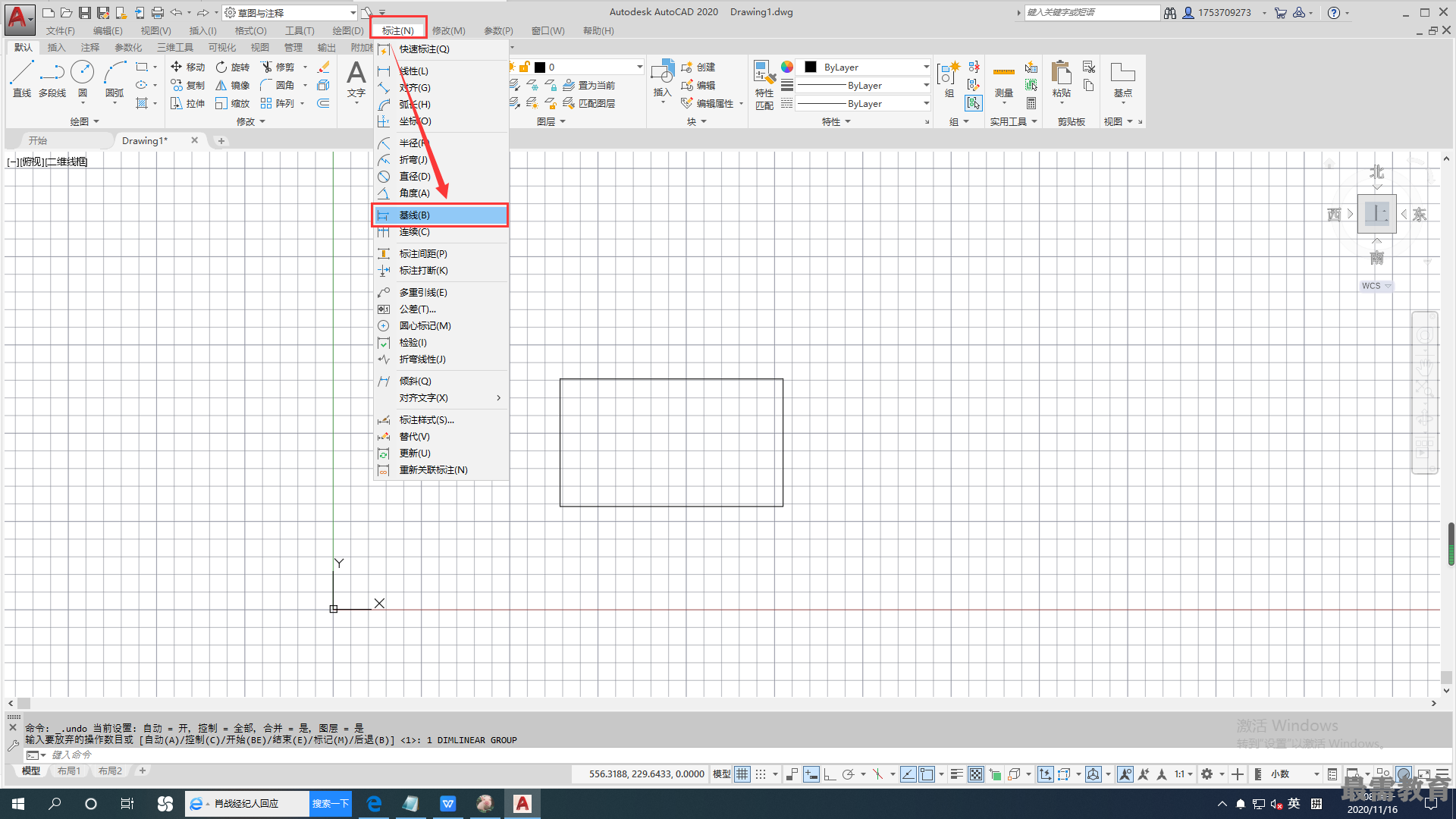

2）选择菜单栏中的“标注”一“基线”命令。

3）单击“标注”工具栏中的“基线标注”命令图标。

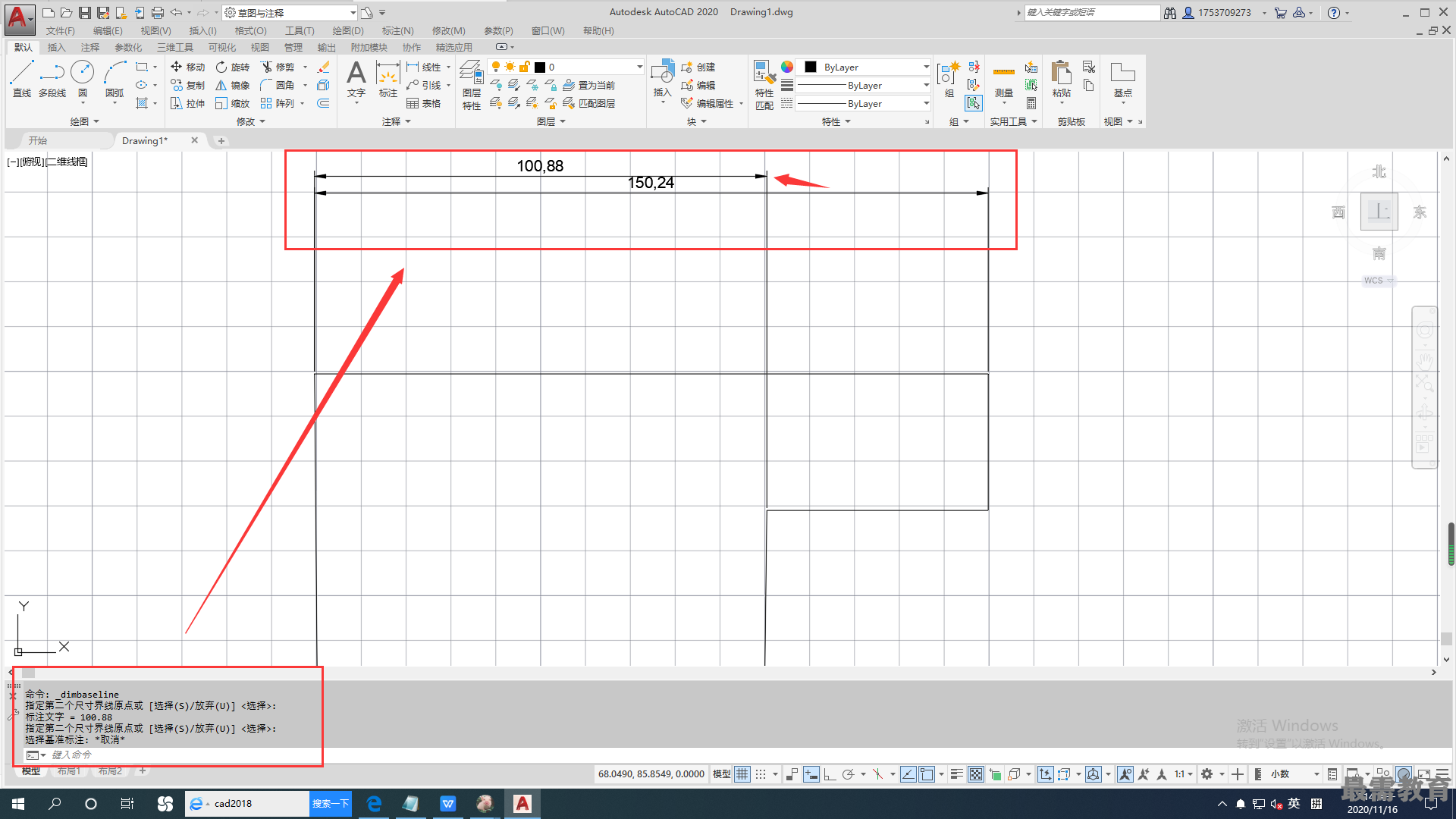

执行上述命令后，根据系统提示指定第二条尺寸界线原点或选择其他选项。
连续标注又叫尺寸链标注，用于产生一系列连续的尺寸标注，后一个尺寸标注均把前一个标注的第二条尺寸界线作为它的第一条尺寸界线。与基线标注一样，在使用连续标注方式之前，应该先标注出一个相关的尺 寸。其标注过程与基线标注类似
