CAD 2020-线性标注

调用线性标注命令主要有如下3种方法。
1）在命令行中输入“DIMLINEAR （缩写名DIMLIN）"命令。

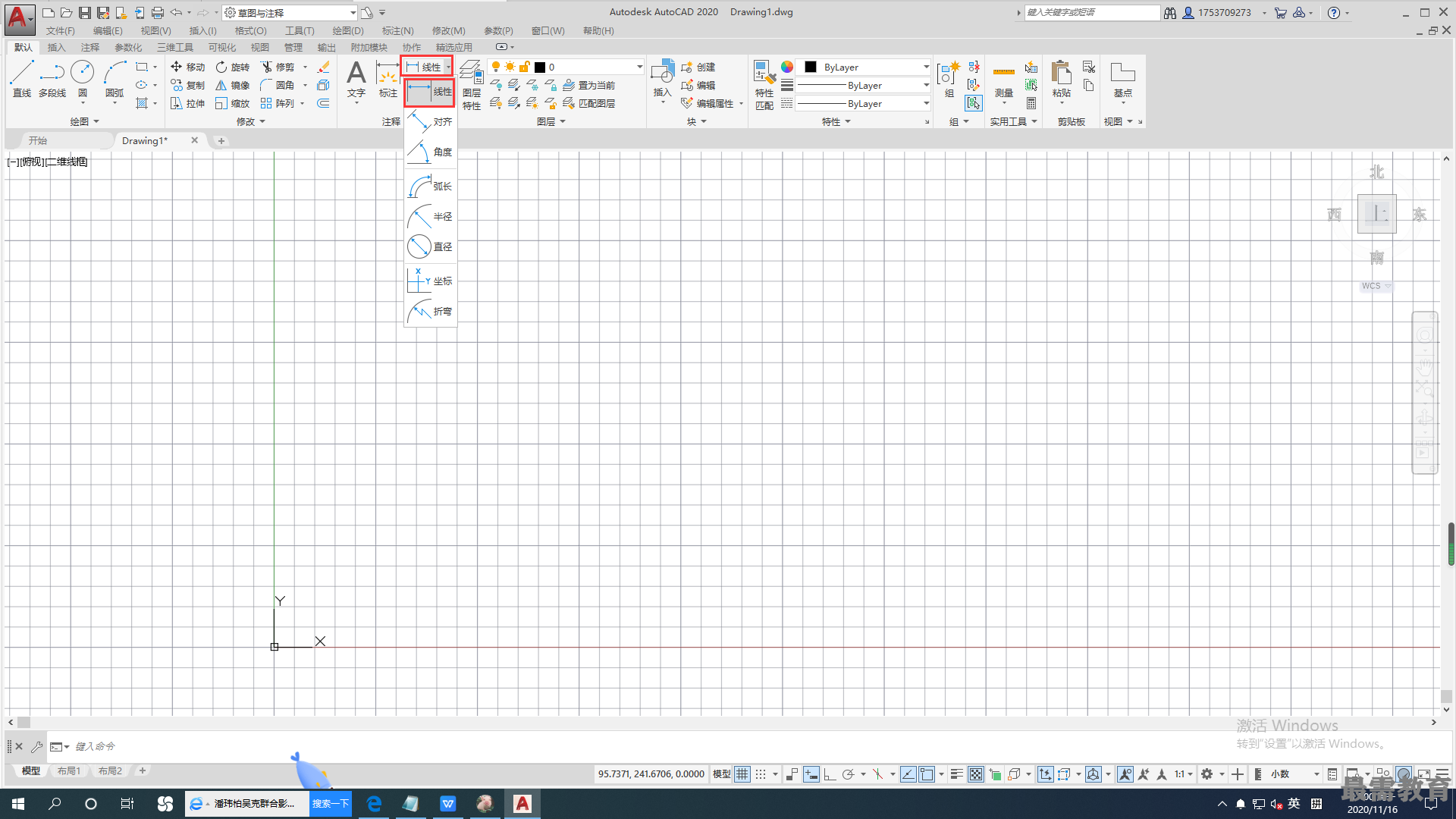

2）选择菜单栏中的“标注”一“线性”命令。
3）单击"标注”工具栏中的“线性”命令图标。

执行上述命令后，根据系统提示直接按＜Enter＞键选择要标注的对象或指定两条尺寸界线的起始点，命令行中各选项的含义如下。

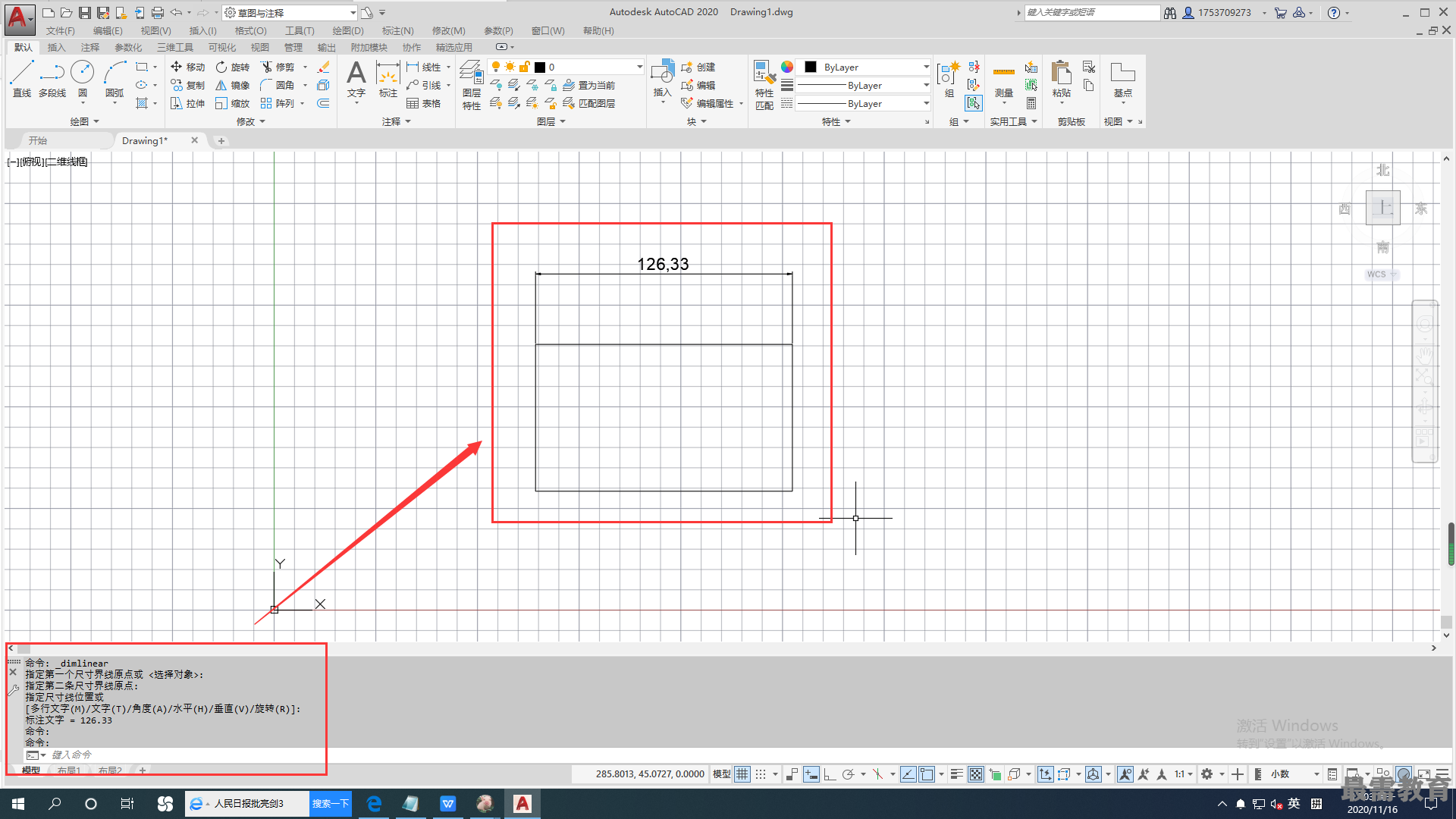

①指定尺寸线位置。确定尺寸线的位置。用户可移动鼠标选择合适的尺寸线位置，然后按 〈Enter〉键或单击鼠标左键，AutoCAD则自动测量所标注线段的长度并标注出相应的尺寸。
②多行文字（M）。用多行文本编辑器来确定尺寸文本。
③文字（T） 。在命令行提示下输入或编辑尺寸文本。选择此选项后，根据系统提示输入标注线段的长度，直接按＜Enter＞键即可采用此长度值，也可输入其他数值代替默认值。当尺寸文本中包含默认值时，可使用尖括号表示默认值。
④角度（A） 。确定尺寸文本的倾斜角度。
⑤水平（H） 。水平标注尺寸，不论标注什么方向的线段，尺寸线均水平放置。
⑥垂直（V） 。垂直标注尺寸，不论被标注线段沿什么方向，尺寸线总保持垂直。
⑦旋转（R） 。输入尺寸线旋转的角度值，旋转标注尺寸。
对齐标注的尺寸线与所标注的轮廓线平行；坐标尺寸标注点的纵坐标或横坐标；角度标注两个对象之间的角度；直径或半径标注圆或圆弧的直径或半径；圆心标注则标注圆或圆弧的中心或中心线，具体由“新建（修改）标注样式”对话框中“尺寸与箭头”选项卡的“圆心标记”选项组决定。
