AutoCAD 2020-“新建标注样式”对话框说明

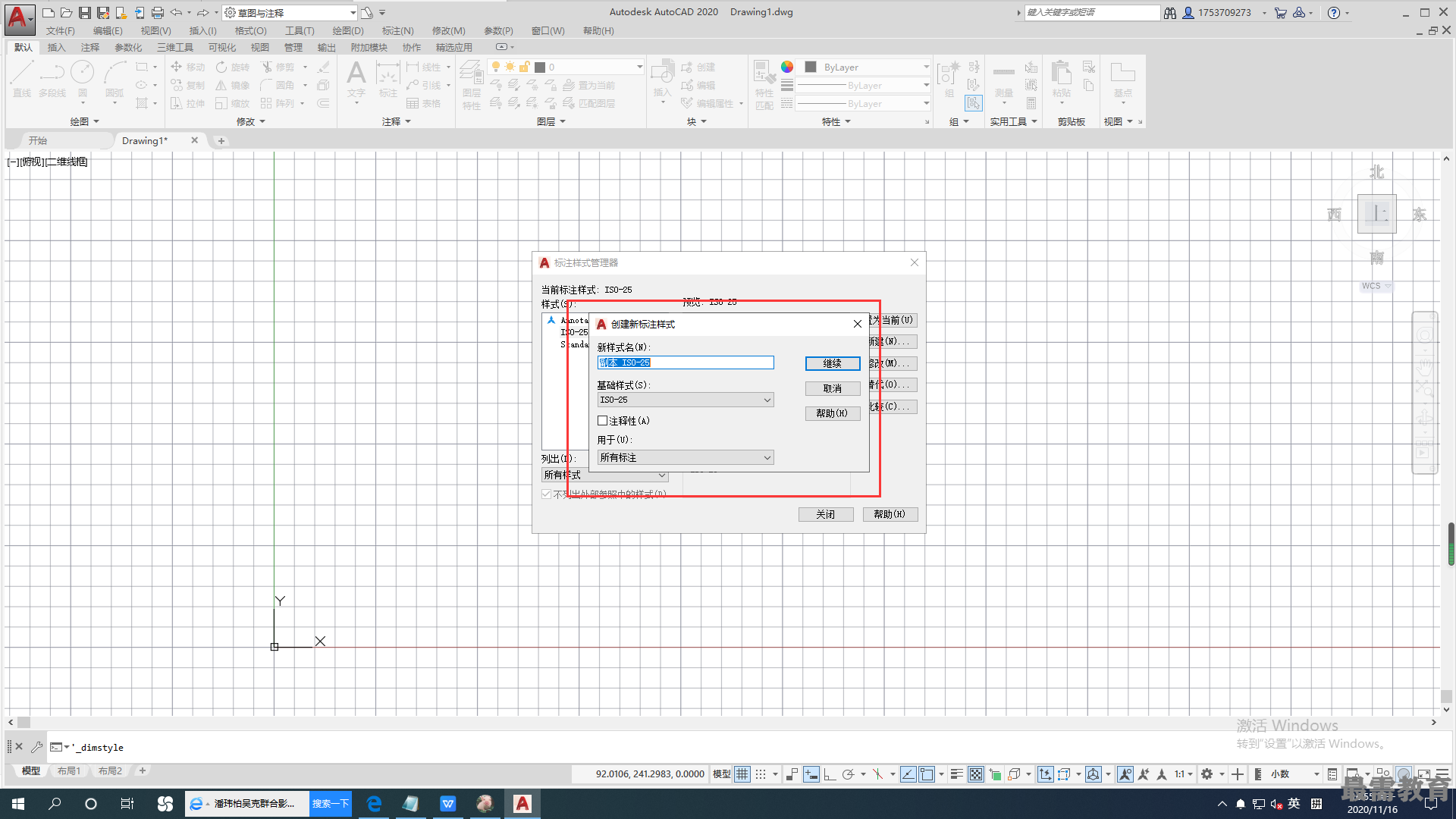

•线。该选项卡对尺寸线、尺寸界线的形式和特性等参数进行设置，包括尺寸线的颜色、线宽、超岀标记、基线间距、隐蔵等参数，尺寸界线的颜色、线宽、超岀尺寸线、起点偏移量、隐藏等参数。

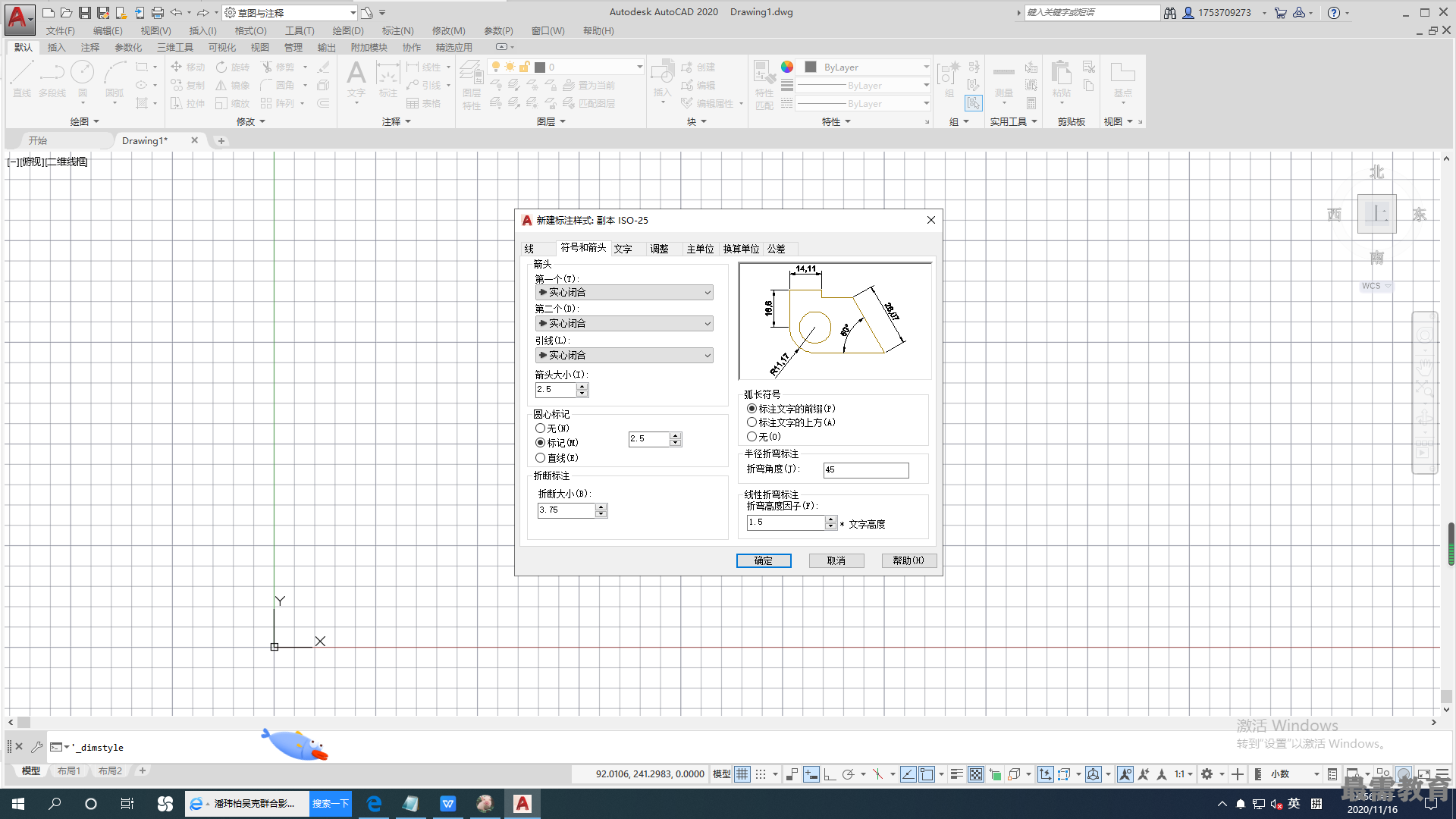

•符号和箭头。该选项卡主要对箭头、圆心标记、弧长符号和半径折弯标注的形式和特性进行设置，包括箭头的大小、引线、形状等参数以及圆心标记的类型和大小等参数。

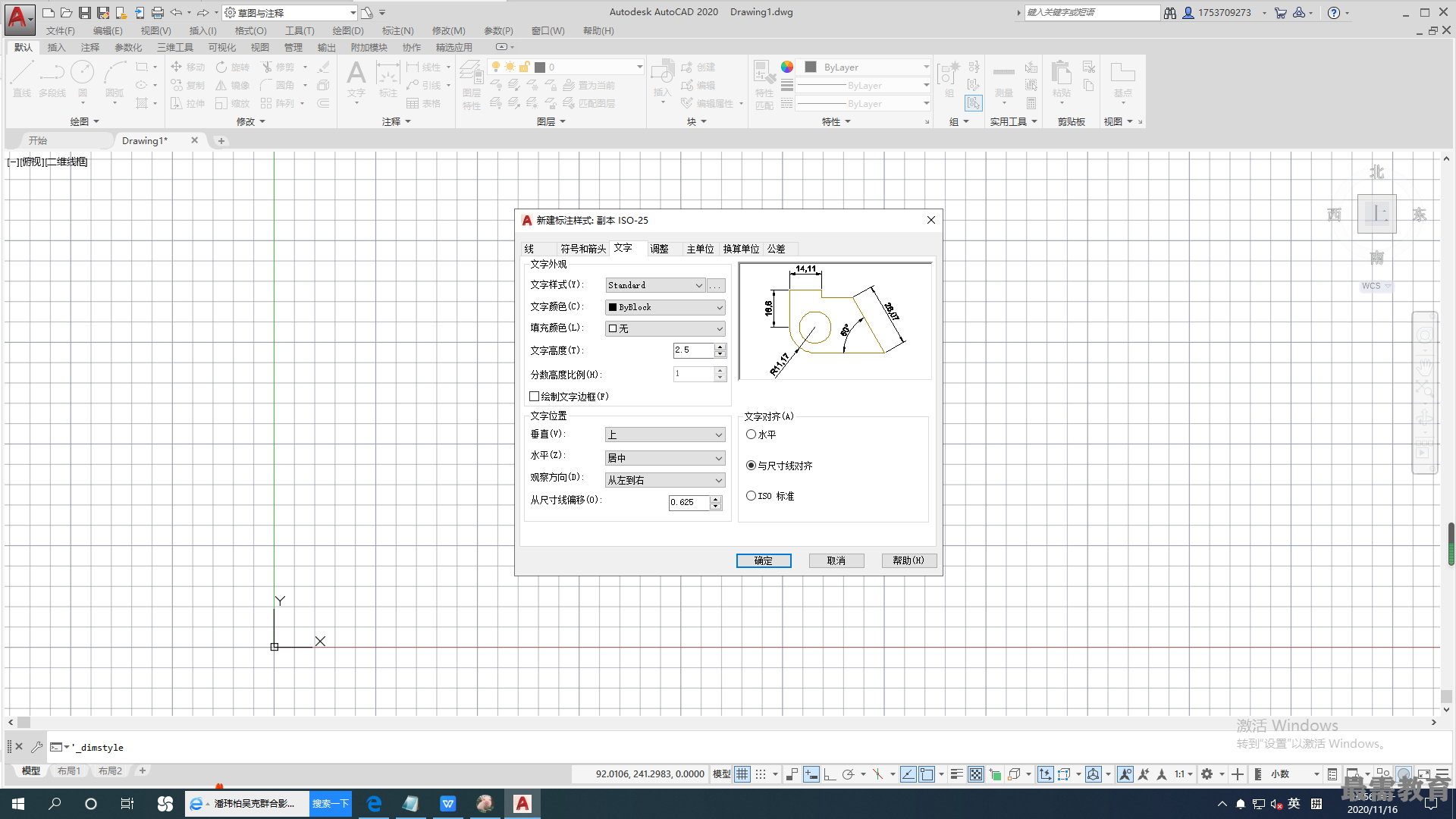

•文字。该选项卡对文字的外观、位置、对齐方式等各个参数进行设置,包括文字外观的文字样式、颜色、填充颜色、文字高度、分数高度比例、是否绘制文字边框等参数，文字位置的垂直、水平和从尺寸线偏移等参数。対齐方式有水平、与尺寸线对齐、ISO标准等3种方式。

•调整。该选项卡对调整选项、文字位置、标注特征比例等各个参数进行设置,包括调整选项选择、文字不在默认位置时的放置位置、标注特征比例选择以及调整尺寸要素位置等参数

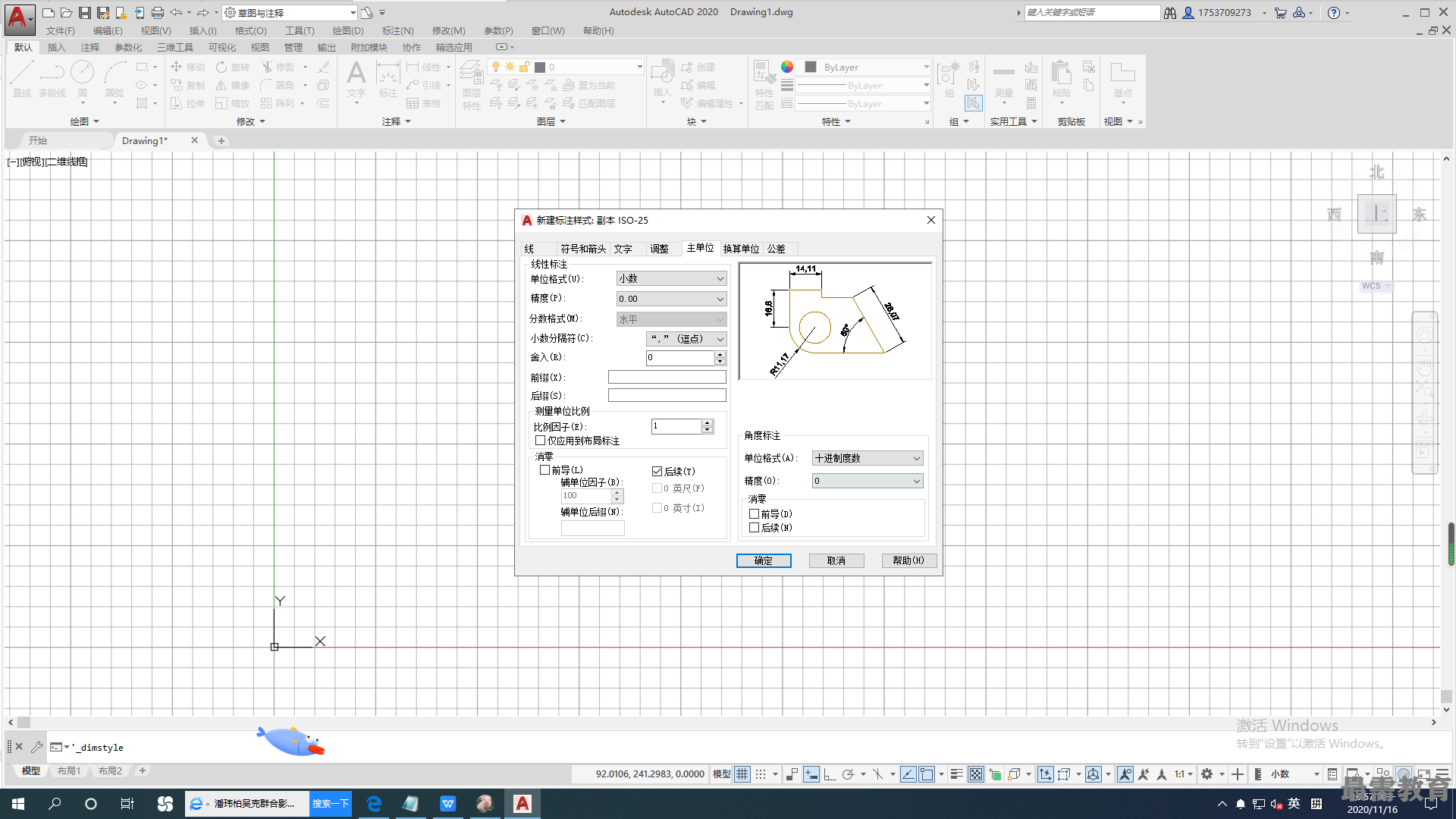

•主单位。该选项卡用来设置尺寸标注的主单位和精度，以及给尺寸文本添加固定的前缀或后缀。 该选项卡包含两个选项组，分别对长度型标注和角度型标注进行设置。

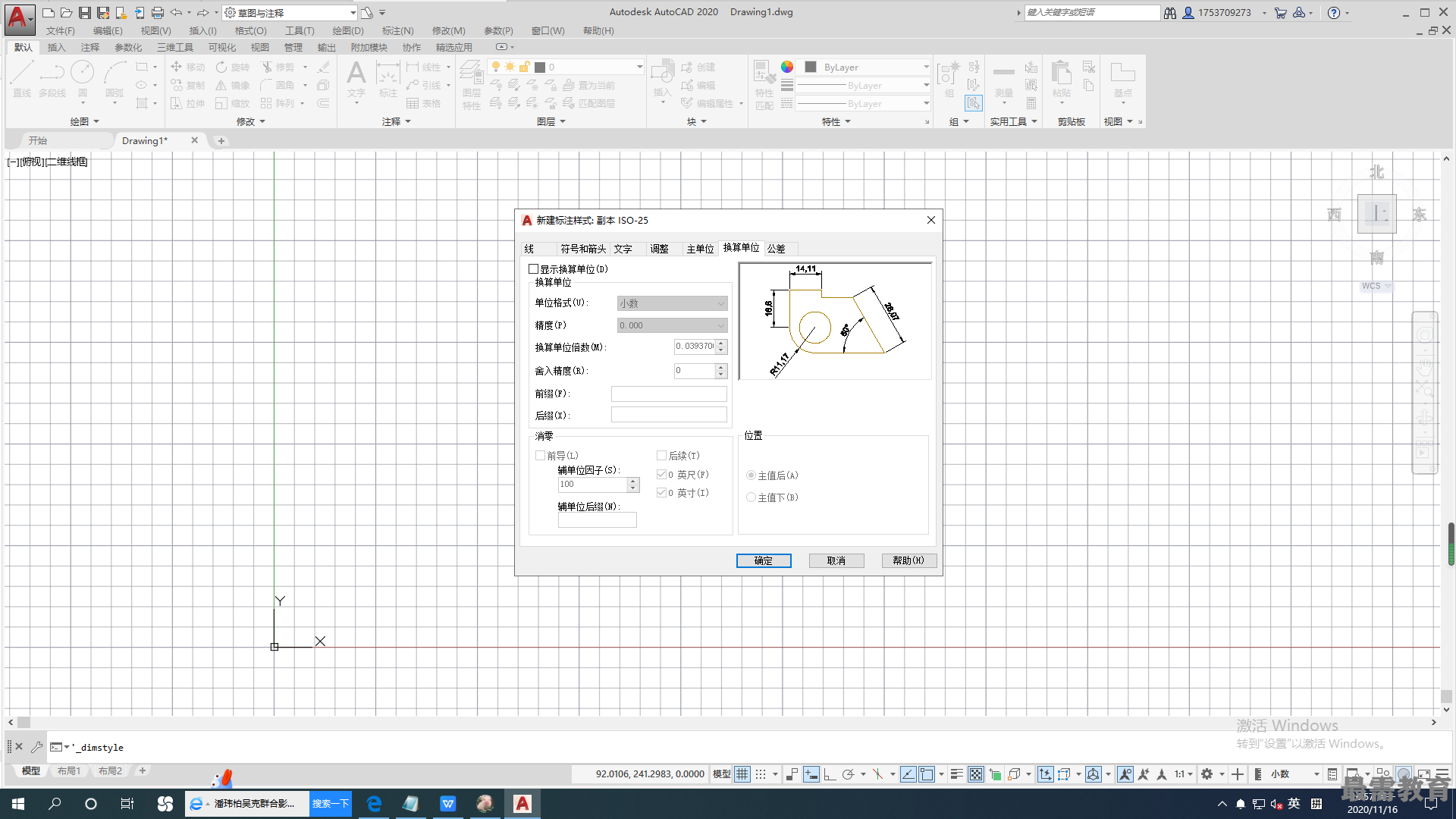

•换算单位。该选项卡用于对替换单位进行设置。

•公差。该选项卡用于对尺寸公差进行设置。其中"方式"下拉列表框列出了AutoCAD提供的5种标注公差的形式，用户可从中选择。这5种形式分别是“无”“对称” “极限偏差” “极限尺寸”和 "基本尺寸"，其中"无”表示不标注公差，即通常标注情形。在“精度”"上偏差""下偏差”“高度比例”数值框和“垂直位置”下拉列表框中可输入或选择相应的参数值。
