AutoCAD 2020——单行文字标注选项含义

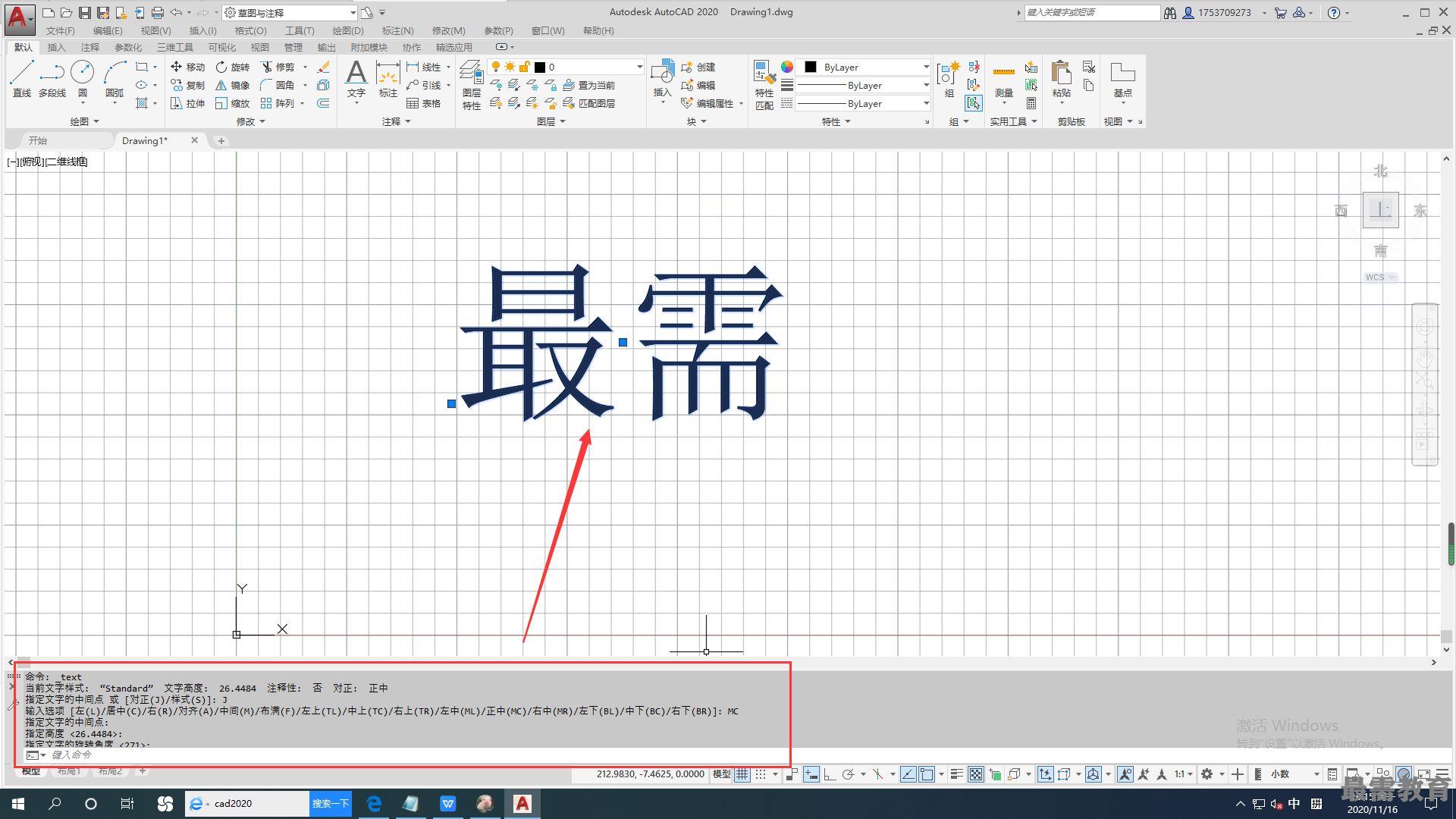

①指定文字的起点。在此提示下直接在作图屏幕上单击一点作为文本的起始点，并输入一行文本后按 〈Enter〉键，AutoCAD继续显示“输入文字”提示，可继续输入文本，待全部输入完后在此提示下直接按 <Enter>键，则退出TEXT命令。
②对齐（J）。在上面的提示下输入“J”，用来确定文本的对齐方式，对齐方式决定文本的哪一部分与所选的插入点对齐。执行此选项，根据系统提示选择该选项作为文本的对齐方式。当文本水平排列时， AutoCAD为标注文本定义了顶线、中线、基线和底线
下面以“对齐”为例进行简要说明。选择“对齐（A） ”选项，要求用户指定文本行基线的起始点与终止点的位置，AutoCAD提示如下。
•指定文字基线的第一个端点:（指定文本行基线的起点位置）
•指定文字基线的第二个端点:（指定文本行基线的终点位置）
•输入文字：（输入一行文本后按〈Enter〉键）
•输入文字：（继续输入文本或直接按＜Enter＞键结束TEXT命令）

执行结果是所输入的文本字符均匀地分布于指定的两点之间。如果两点间的连线不是水平的，则文本行倾斜放置，倾斜角度由两点间的连线与X轴夹角确定：字高、字宽则根据两点间的距离、字符的多少以及文本样式中设置的宽度系数自动确定。指定了两点之后，每行输入的字符越多，字宽和宽高越小。

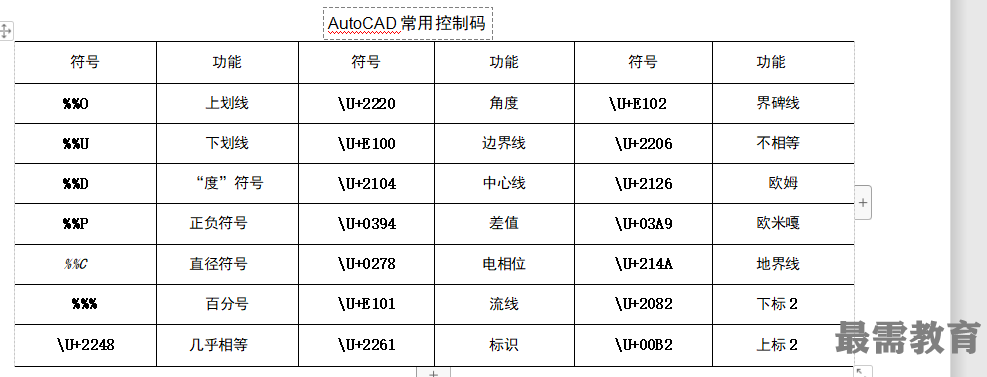

实际绘图时，有时需要标注一些特殊字符，例如直径符号、上划线或下划线、温度符号等。由于这些符号不能直接从键盘上输入，AutoCAD提供了一些控制码，用来实现这些要求。控制码用两个百分号（％%）加 一个字符构成
