CAD 2020教程——延伸命令

延伸是指延伸要延伸的对象直至另一个对象的边界线的操作。调用“延伸”命令，主要 有以下3种方法。
1）在命令行中输入“EXTEND”命令。
2）选择菜单栏中的“修改”- "延伸”命令。
3）单击“修改”工具栏中的“延伸”命令图标。

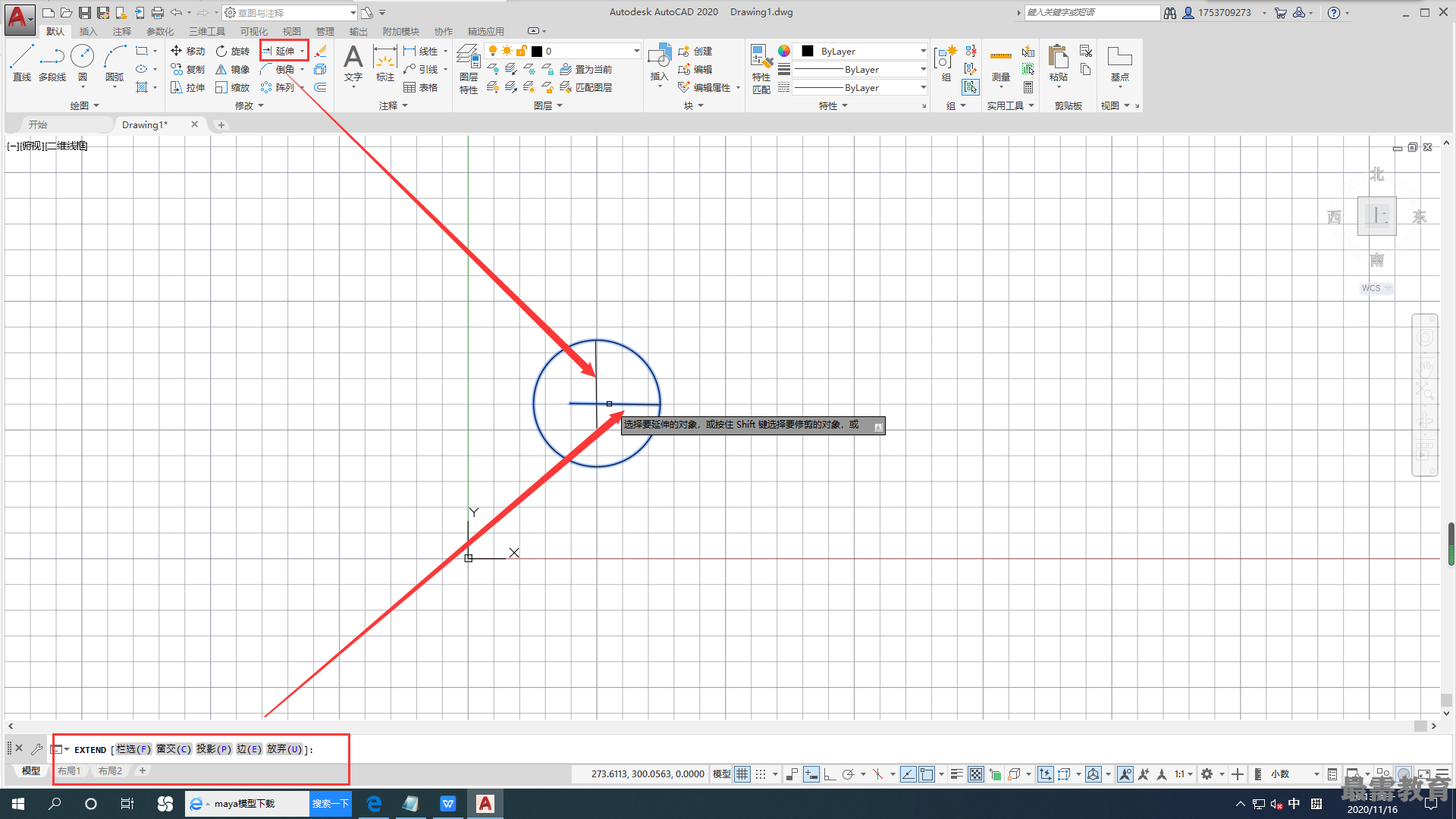

执行上述命令后，根据系统提示选择边界的边和边界对象。此时可以选择对象来定义边界。若直接按 <Enter>键，则选择所有对象作为可能的边界对象。
AutoCAD2020规定，可以用作边界对象的对象有直线段、射线、双向无限长线、圆弧、圆、椭圆、二维和三维多段线、样条曲线、文本、浮动的视口、区域。如果选择二维多段线作边界对象，系统会忽略其宽度而把对象延伸至多段线的中心线。
选择边界对象后，系统继续提示选择要延伸的对象，此时可继续选择延伸对象或按〈Enter〉键结束。使用延伸命令对图形对象进行延伸时，选择对象时，如果按住〈Shift〉键，系统自动将"延伸”命令 转换成“修剪”命令。
