CAD 2020教程——图案填充

(1)图案边界: 当进行图案填充时，首先要确定图案填充的边界。定义边界的对象只能是直线、双向射线、单向射线、多段线、样条曲线、圆弧、圆、椭圆、椭圆弧、面域等，或用这些对象定义的块，而且作为边 界的对象，在当前屏幕上必须全部可见。
(2）孤岛: 在进行图案填充时，把位于总填充域内的封闭区域称为孤岛，在用BHATCH命令进行图案填充时，AutoCAD允许用户以拾取点的方式确定填充边界，即在希望填充的区域内任意拾取一点，AutoCAD 自动确定出填充边界，同时也确定该边界内的孤岛。如果用户是以点选对象的方式确定填充边界的，则必须确切地点选这些孤岛

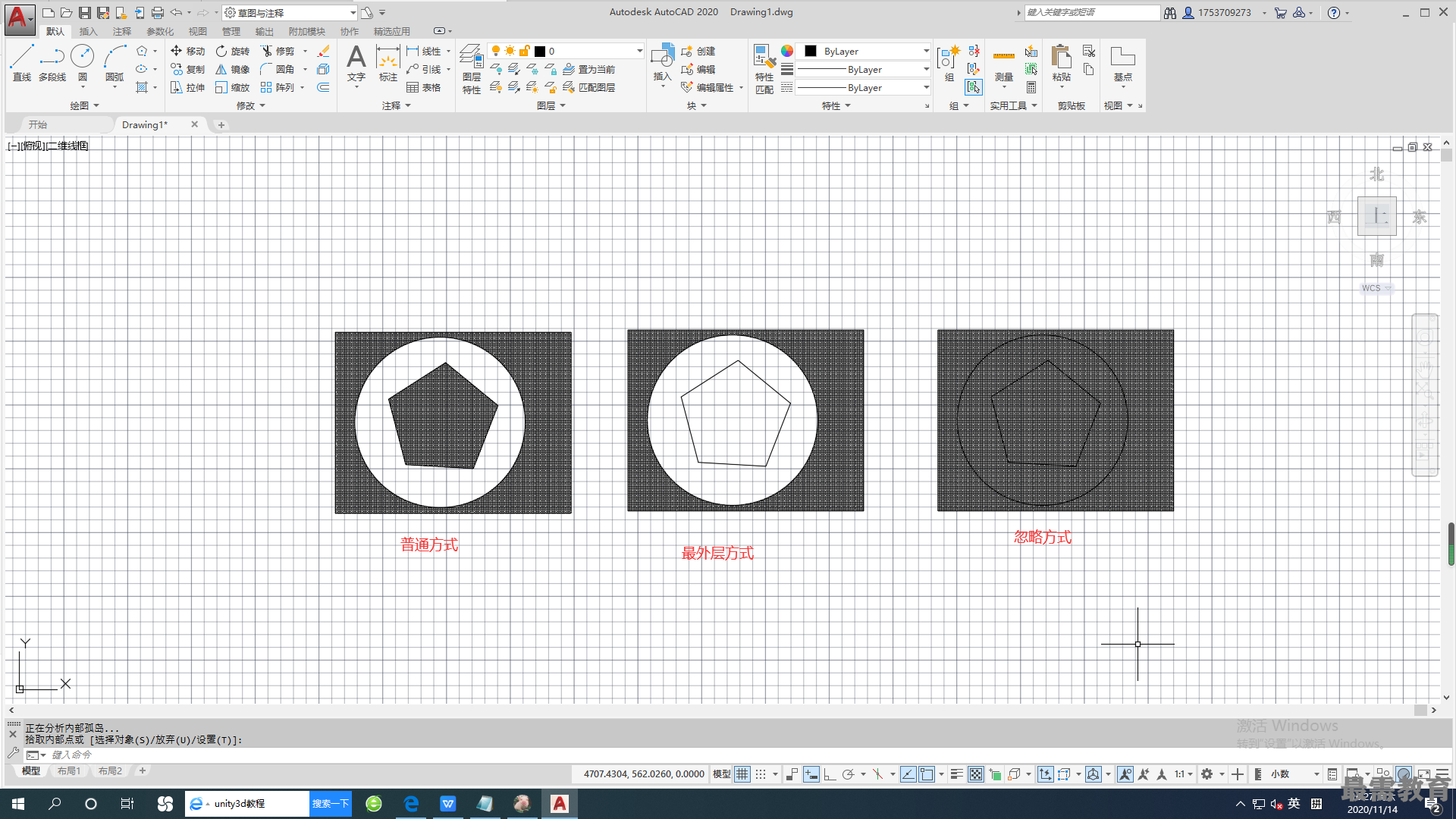

(3）填充方式 :在进行图案填充时，需要控制填充的范围，AutoCAD系统为用户设置了以下3种填充方式
1）普通方式。该方式从边界开始，由每条填充线或每个填充符号的两端向里画，遇到内部对象与之相交 时，填充线或符号断开，直到遇到下一次相交时再继续画。采用这种方会时，要避免剖面线或剖面符号与内部对象的相交次数为奇数。该方式为系统内部的默认方式
2）最外层方式。该方式从边界向里画剖面符号，只要在边界内部与对象相交，剖面符号由此断开，而不再继续画
3）忽略方式。该方式忽略边界内的对象，所有内部结构都被剖面符号覆盖
