CAD 2020操作——绘制卧室壁灯

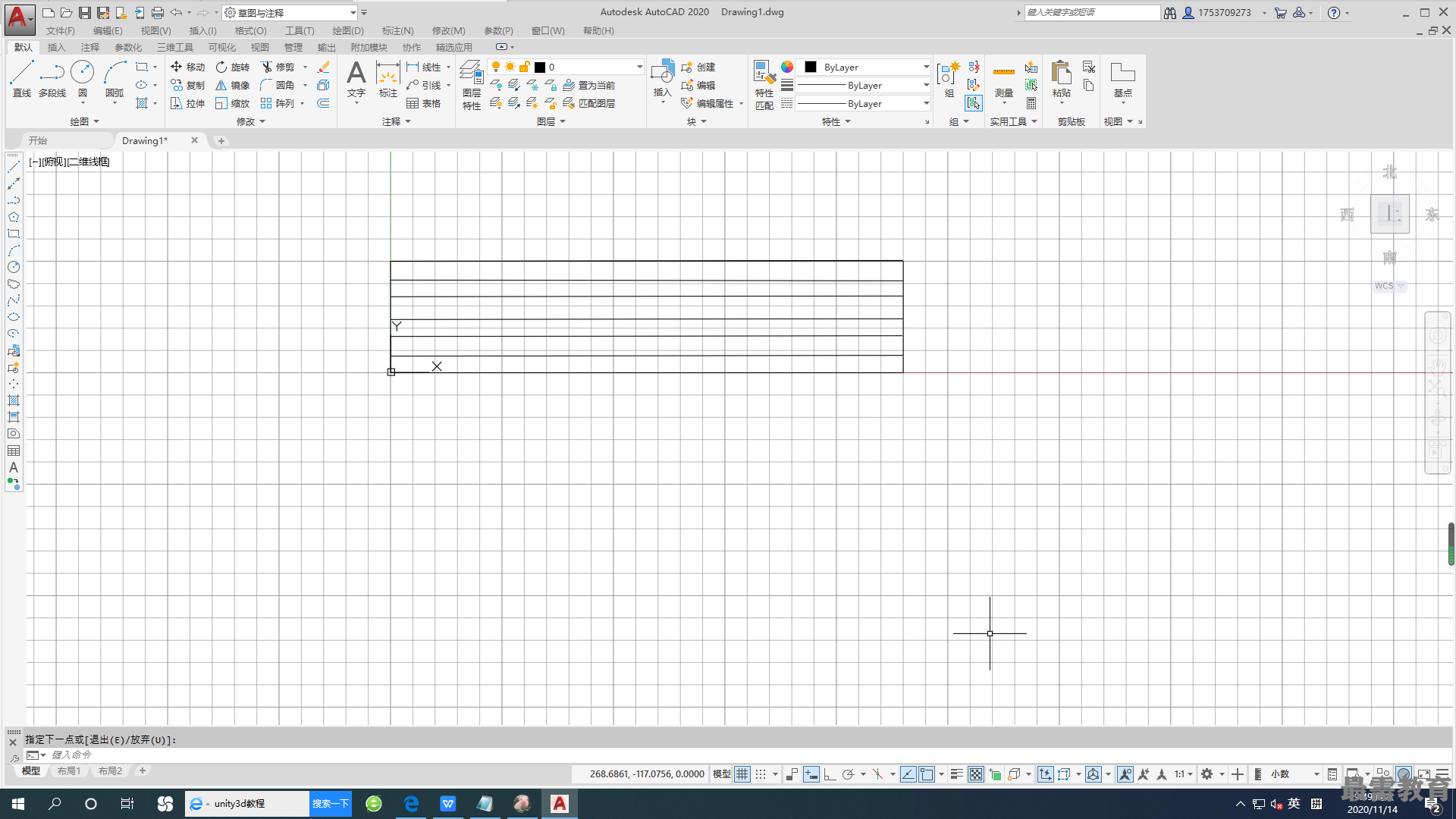

1）单击“绘图”工具栏中的“矩形“命令图标，在适当位置绘制230mm x 50mm的矩形
2）单击“绘图”工具栏中的“直线”命令图标，在矩形中绘制5条水平直线

3）单击“绘图”工具栏中的“多段线”命令图标，绘制卧室壁灯灯罩。
①在命令行提示“指定起点：”后在矩形上方适当位置指定一点。
②在命令行提示“指定下一点或［圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：”后输 入 “A”。
③在命令行提示“指定圆弧的端点或[角度（A）/圆心（CE） /闭合（CL） /方向（D） /半宽（H） /直 线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）］: ”后输入“S”
④单击状态栏“对象捕捉”命令图标，在命令行提示“指定圆弧上的第二个点：”后捕捉矩形水平上边线中点。
⑤在命令行提示“指定圆弧的端点：“后在图形适当位置处捕捉一点。
⑥在命令行提示"指定圆弧的端点或[角度（A）/圆心（CE） /闭合（CL） /方向（D） /半宽（H） /直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）］: ”后输入“L”
⑦在命令行提示“指定下一点或[圆弧（A） /闭合（C）半宽（H） /长度（L） /放弃（U） /宽度 （W）］: ”后捕捉圆弧起点。并重复多段线命令，在灯罩上绘制一个不等边四边形

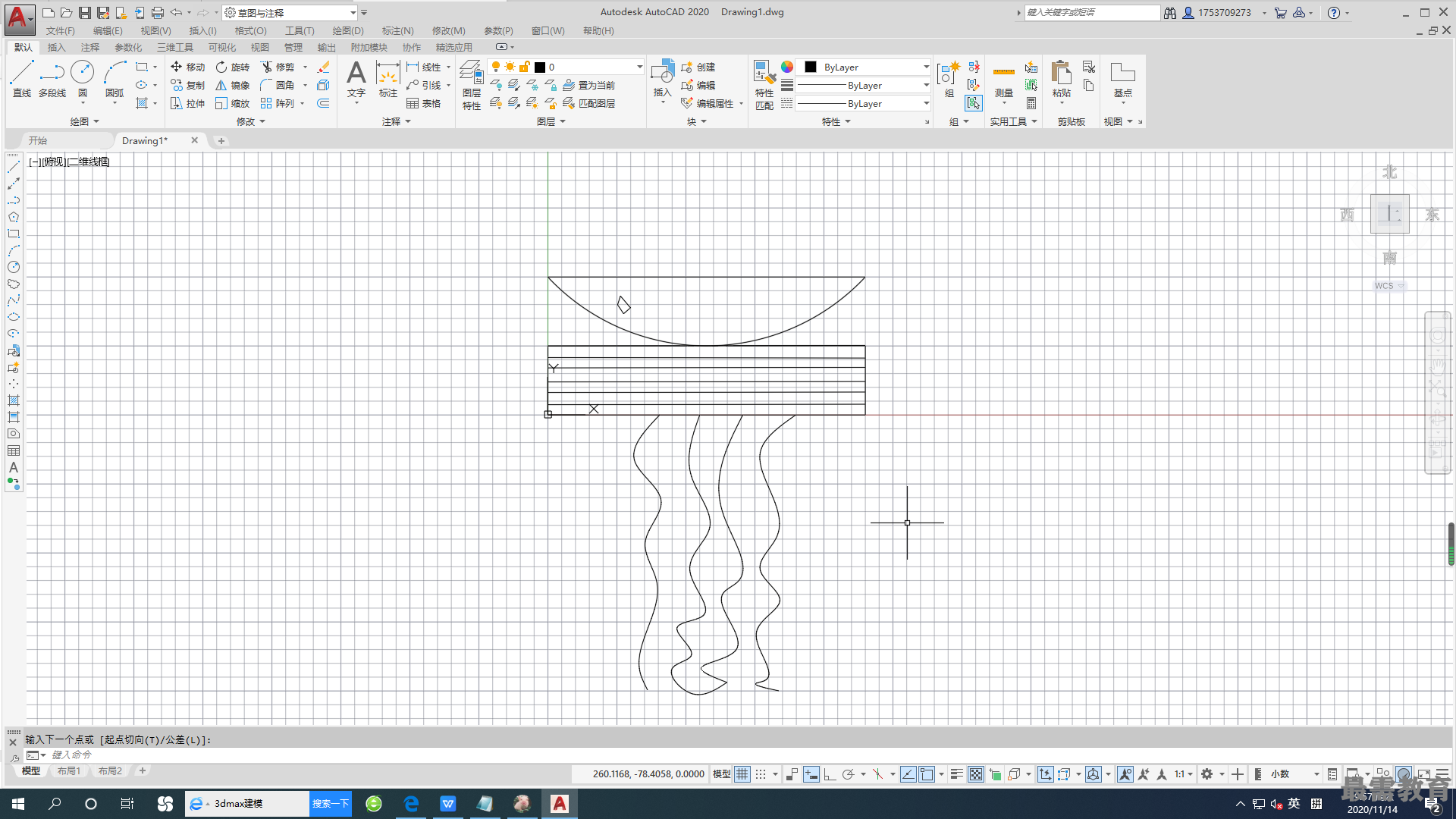

4）单击“绘图”工具栏中的“样条曲线”命令图标，依据需要绘制卧室壁灯装饰物。
①在命令行提示“指定第一个点或[方式（M）/节点（K） /对象（O）]：”后捕捉矩形水平底边上任意一点。
②在命令行提示“输入下一个点或[起点切向（T） /公差（L）］: ”后，在矩形下方适当的位置处指定 —点。
③在命令行提示"输入下一个点或[端点相切（T） /公差（L） /放弃（U）］: ”后指定样条曲线的下一 个点。
④在命令行提示"输入下一个点或[端点相切（T） /公差（L） /放弃（U） /闭合（C）］: ”后指定样条 曲线的下一个点。
⑤在命令行提示“输入下一个点或[端点相切（T） /公差（L） /放弃（U） /闭合（C）]：”后按 <Enter> 键。
利用上述方法绘制其他的样条曲线
