CAD 2020-绘制样条曲线

使用样条曲线命令可生成拟合光滑曲线，可以通过起点、控制点、终点及偏差变量来控制曲线，一般用于绘制建筑大样图等图形。绘制样条曲线主要有以下3种方法。
1 ）在命令行中输入“SPLINE"或“SPL”命令

2）选择菜单栏中的“绘图”-“样条曲线”命令。
3）单击“绘图"工具栏中的“样条曲线"命令图标。

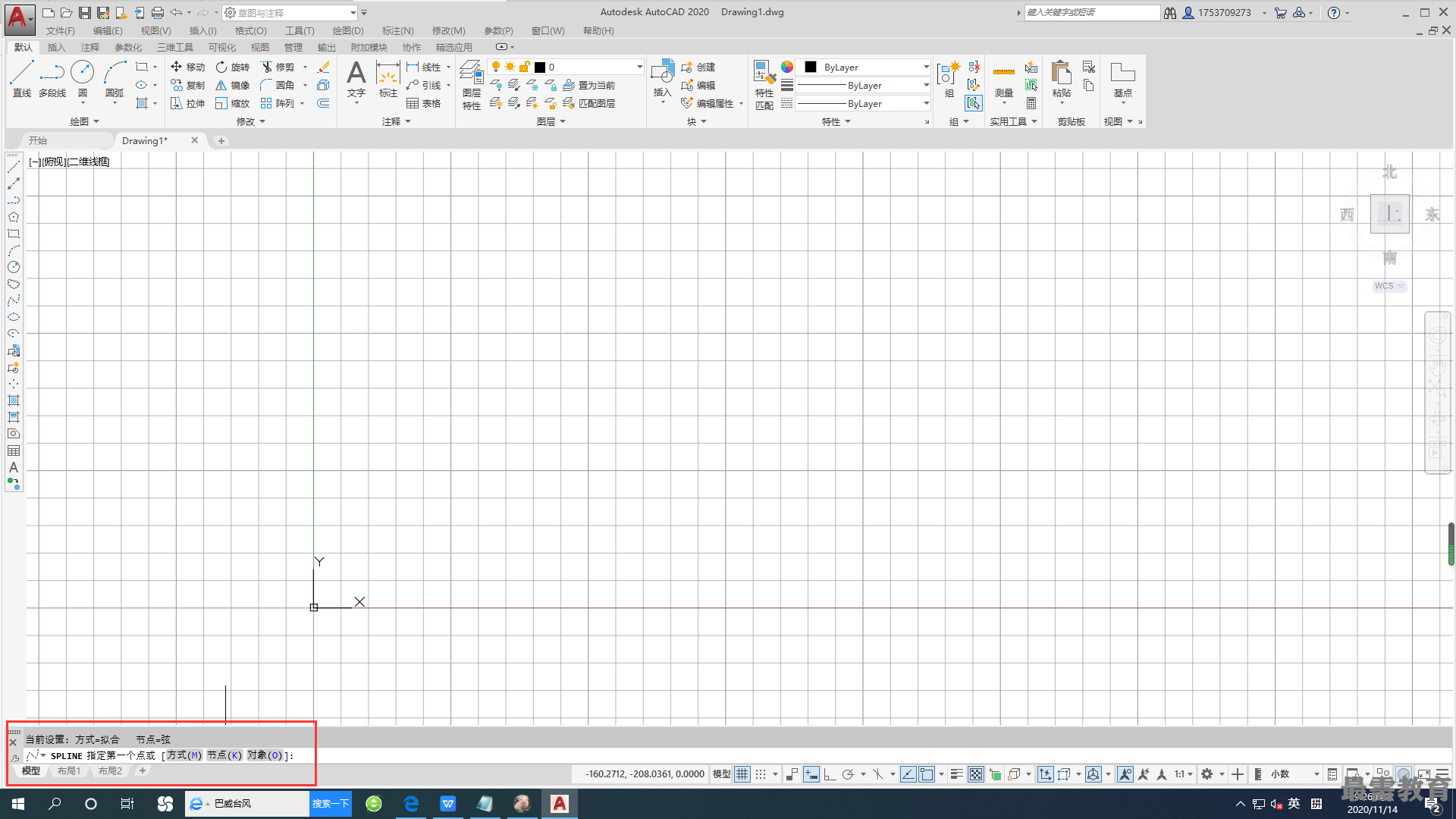

执行上述命令后，系统将提示指定样条曲线的点，在绘图区域依次指定所需位置的点即可创建出样条曲线。绘制样条曲线的过程中，各选项的含义如下。

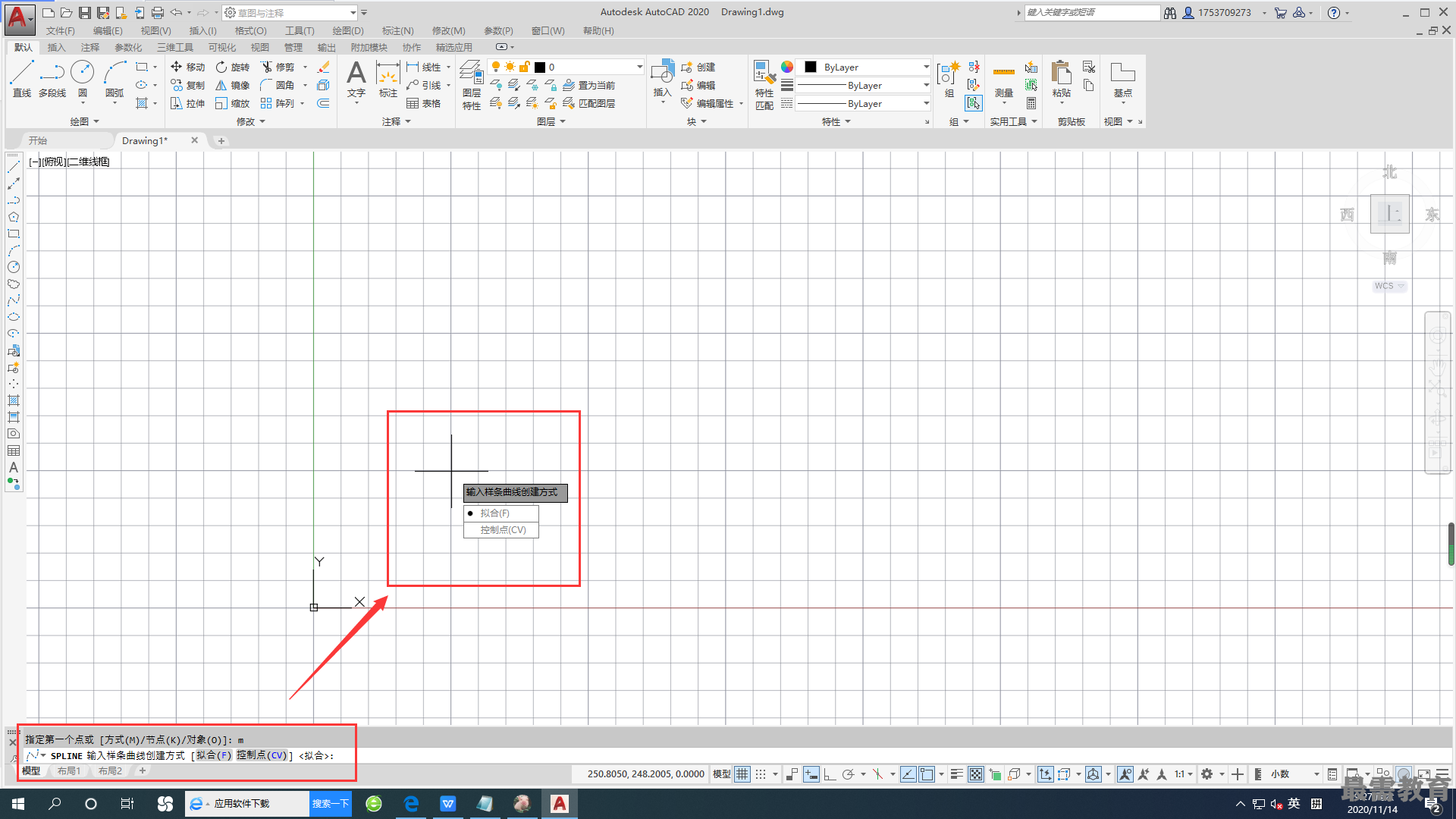

①方式（M） 。控制使用拟合点还是使用控制点来创建样条曲线。选项会因选择的是使用拟合点创建样条曲线的选项还是使用控制点创建样条曲线的选项而异

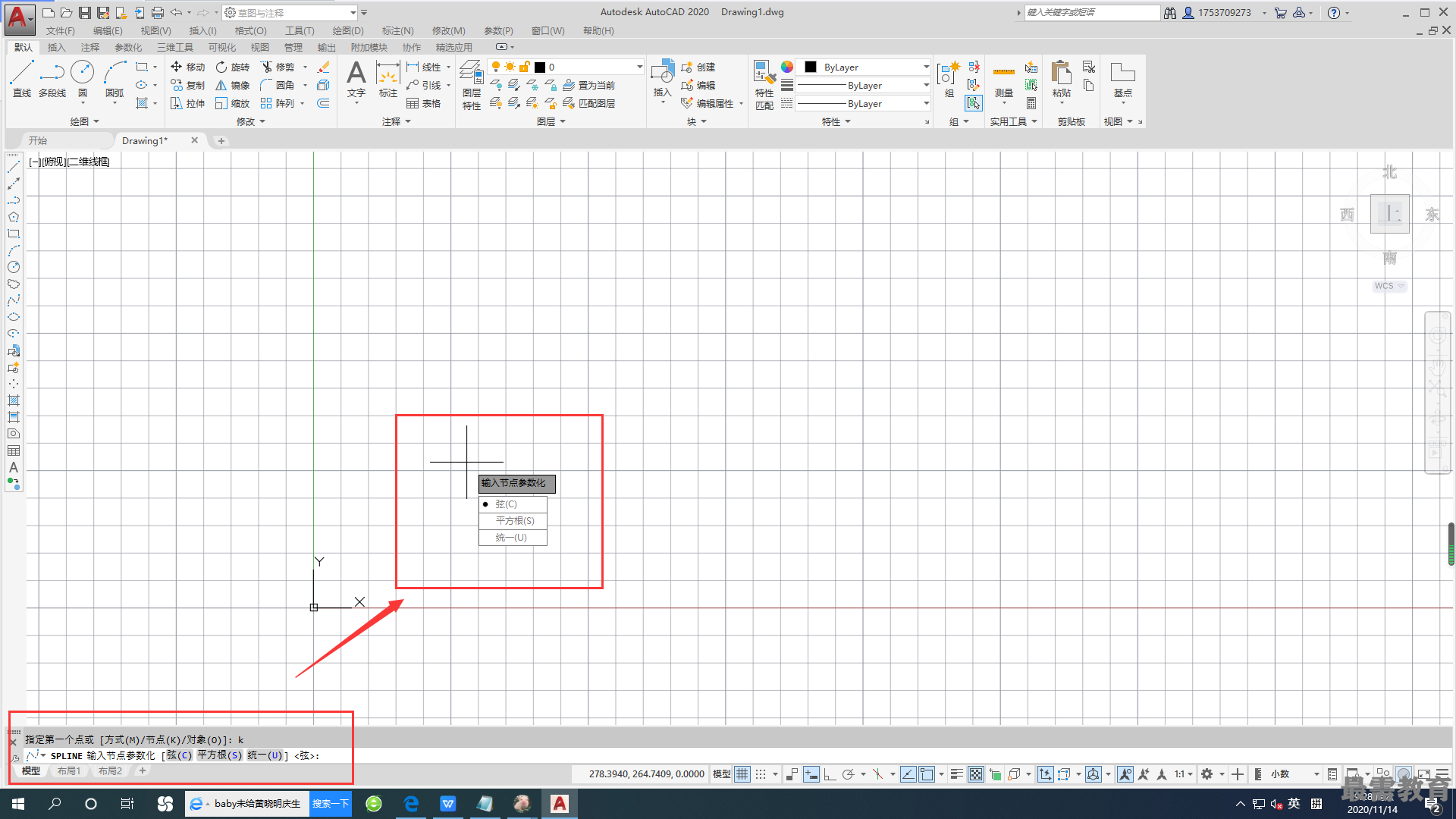

②节点（K）。指定节点性参数化，它会影响曲线在通过拟合点时的形状

③对象（O）。将二维或三维的二次或三次样条曲线拟合多段线转换为等价的样条曲线，然后（根据 DELOBJ系统变量的设置）删除该多段线。
④起点切向（T）。定义样条曲线的第一点和最后一点的切向。如果在样条曲线的两端都指定切向，可以输入一个点或使用“切点”和“垂足”对象捕捉模式使样条曲线与已有的对象相切或垂直。如果按<Enter> 键，系统将默认切向。
⑤端点相切（T）。停止基于切向创建曲线。可通过指定拟合点继续创建样条曲线。
⑥公差（L） 。指定距样条曲线必须经过的指定拟合点的距离。公差应用于除起点和端点外的所有拟合点
⑦闭合（C）。将最后一点定义与第一点一致，并使其在连接处相切，以闭合样条曲线。选择该选项，在命令行提示下指定点或按〈Enter〉键，用户可以指定一点来定义切向矢量，或按下状态栏中的“对象捕捉”命令图标，使用"切点”和“垂足”对象捕捉模式使样条曲线与现有对象相切或垂直。
