AutoCAD 2020教程-编辑多段线

调用编辑多段线命令，主要有以下3种方法。
1）在命令行中输入“PEDIT”或“PE”命令。
2）选择菜单栏中的"修改”一"对象” — "多段线”命令图标。

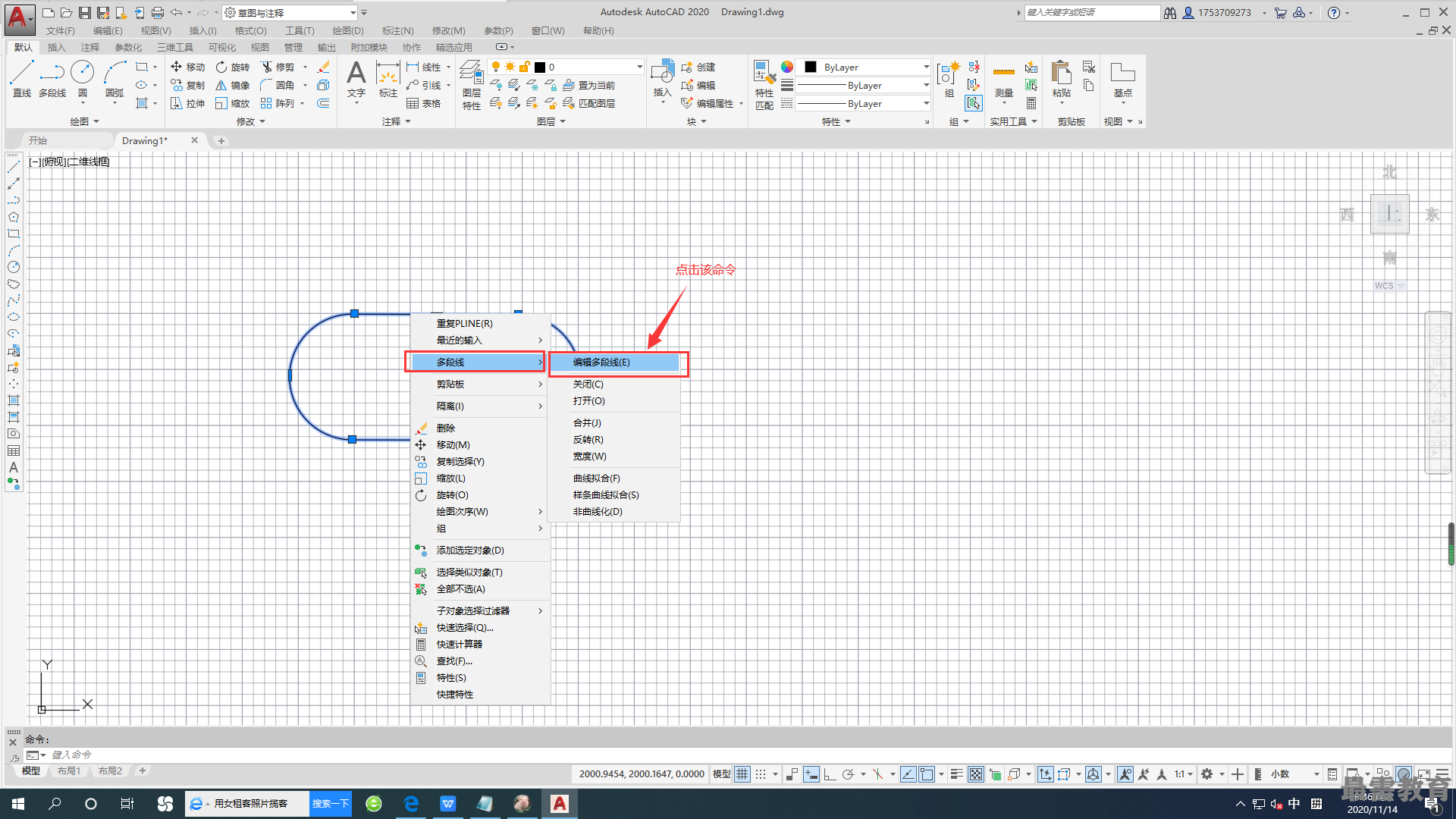

3）选择要编辑的多线段，在绘图区域单击鼠标右键，在弹出快捷菜单中选择“编辑多段线”命令。执行上述命令后，根据系统提示选择一条要编辑的多段线，并根据需要输入其中的选项。

此时，命令行提示中各选项的含义如下。
①合并（J）。以选中的多段线为主体，合并其他直线段、圆弧或多段线，使其成为一条多段线。能合并的条件是各段线的端点首尾相连
②宽度（W）。修改整条多段线的线宽，使其具有同一线宽
③编辑顶点（E）。选择该选项后，在多段线起点处出现一个斜的十字交叉线“x”，它为当前顶点的标记，并在命令行出现后续操作提示中选择任意选项，这些选项允许用户进行移动、插入顶点和修改任意两点间 线的线宽等操作。

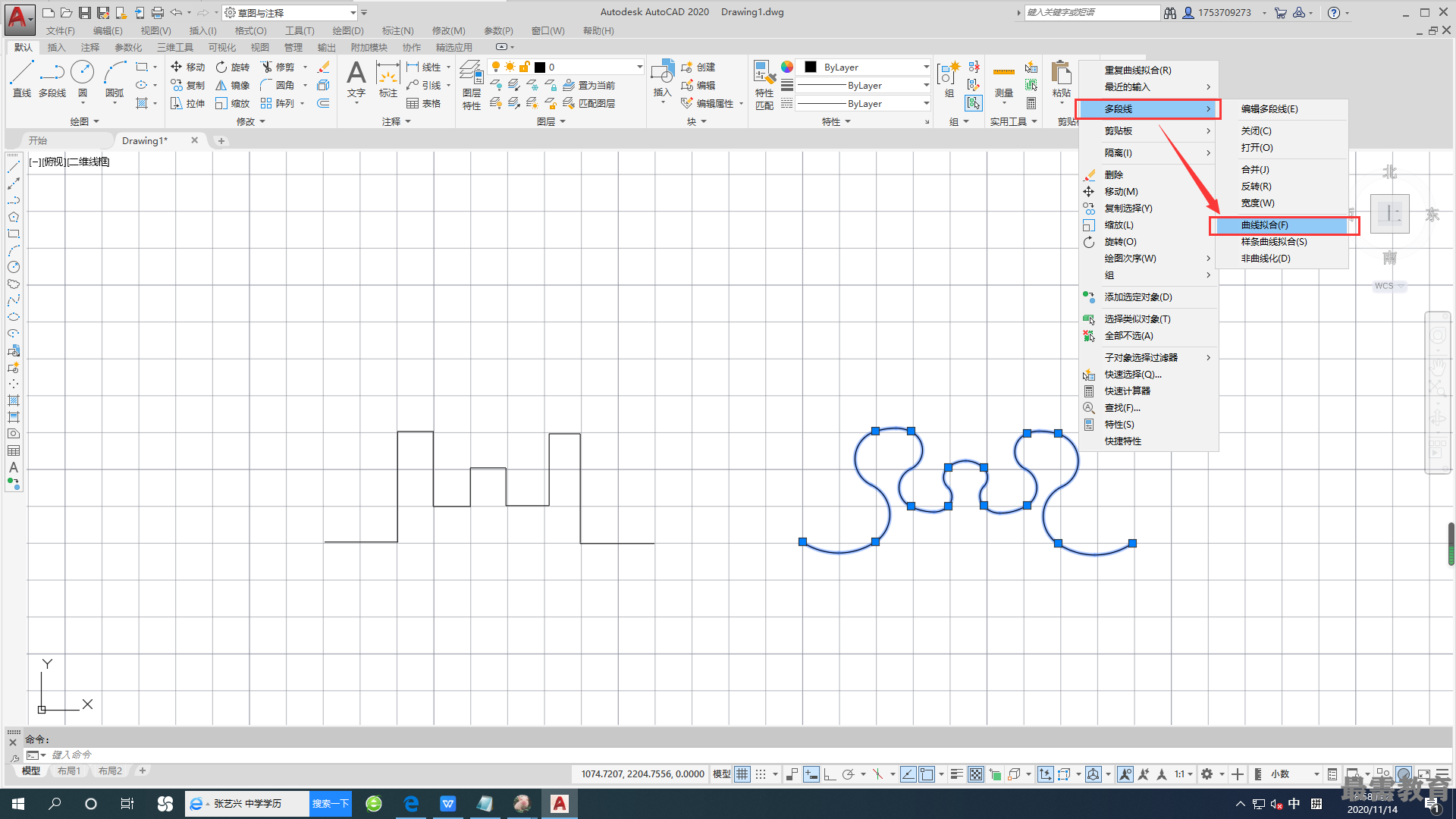

④拟合（F）。从指定的多段线生成由光滑圆弧连接而成的圆弧拟合曲线,该曲线经过多段线的各顶点

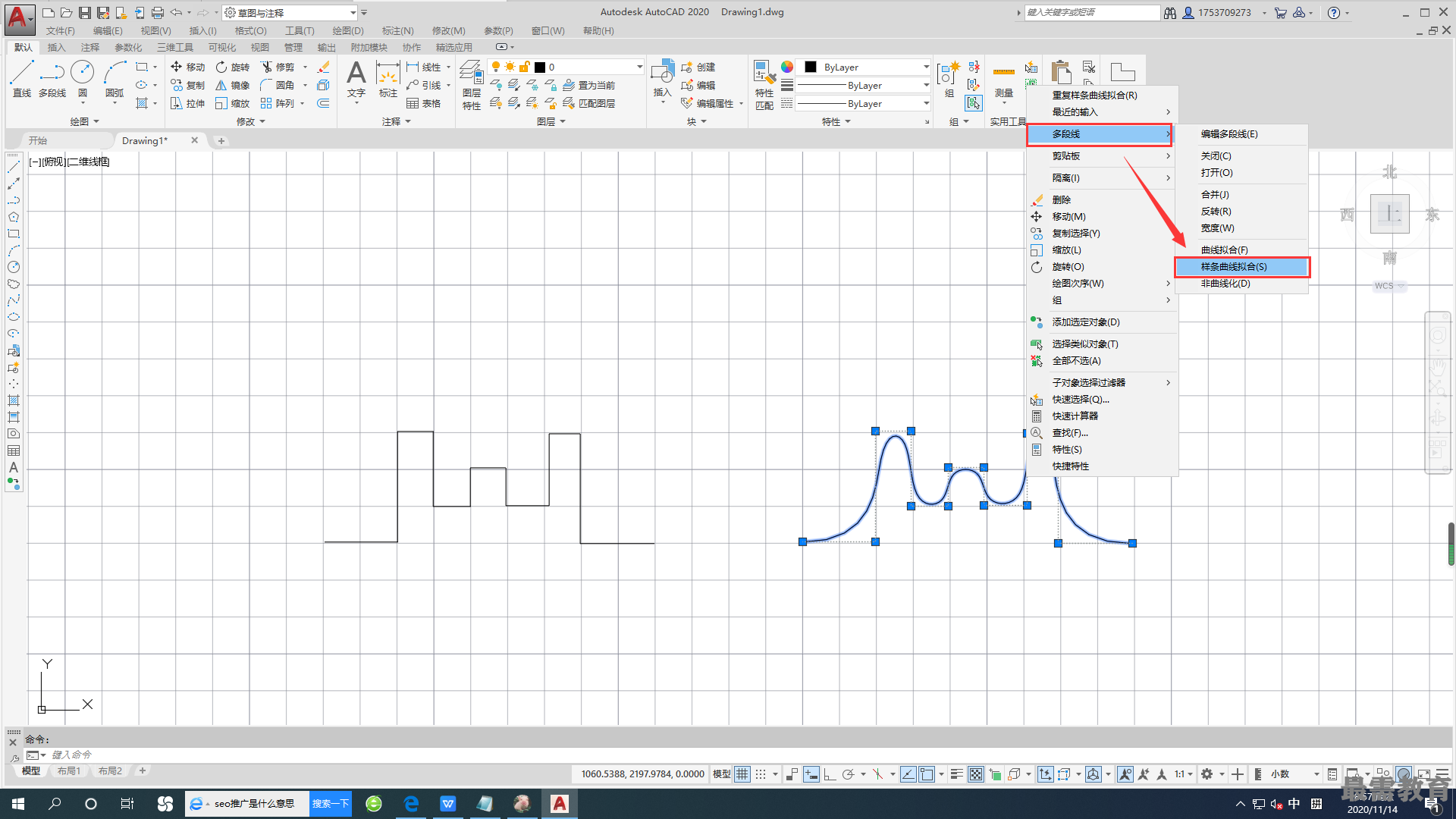

⑤样条曲线（S ）。以指定的多段线的各顶点作为控制点生成B样条曲线

⑥非曲线化（D）。用直线代替指定的多段线中的圆弧。对于选择“拟合（F） ”选项或"样条曲线 （S）”选项后生成的圆弧拟合曲线或样条曲线，删去其生成曲线时新插入的顶点，则恢复成由直线段组成的多段线。
⑦线型生成（L） 。当多段线的线型为点画线时，控制多段线的线型生成方式开关。选择“ON”时，将 在每个顶点所处位置允许以短划线开始或结束生成线型；选择“OFF”时，将在每个顶点所处位置允许以长划线开始或结束生成线型。“线型生成“不能用于包含带变宽的线段的多段线。
