如何使用CAD 2020绘制构造线

构造线就是无穷长度的直线，用于模拟手工作图中的辅助作图线。构造线用特殊的线型显示，在图形输出 时可不输出。应用构造线作为辅助线，能用于建筑制图中三视图的对齐校正。构造线的应用保证了三视图之间 “主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等”的对应关系。构造线的绘制方法有“指定点” “水平” “垂直” “角度”"二等分”和"偏移"6种方式。
调用构造线命令，主要有以下3种方法：
1）在命令行中输入“XLINE”或“XL”命令。
2）选择菜单栏中的“绘图”-“构造线”命令。
3）单击“绘图”工具栏中的“构造线”命令图标。

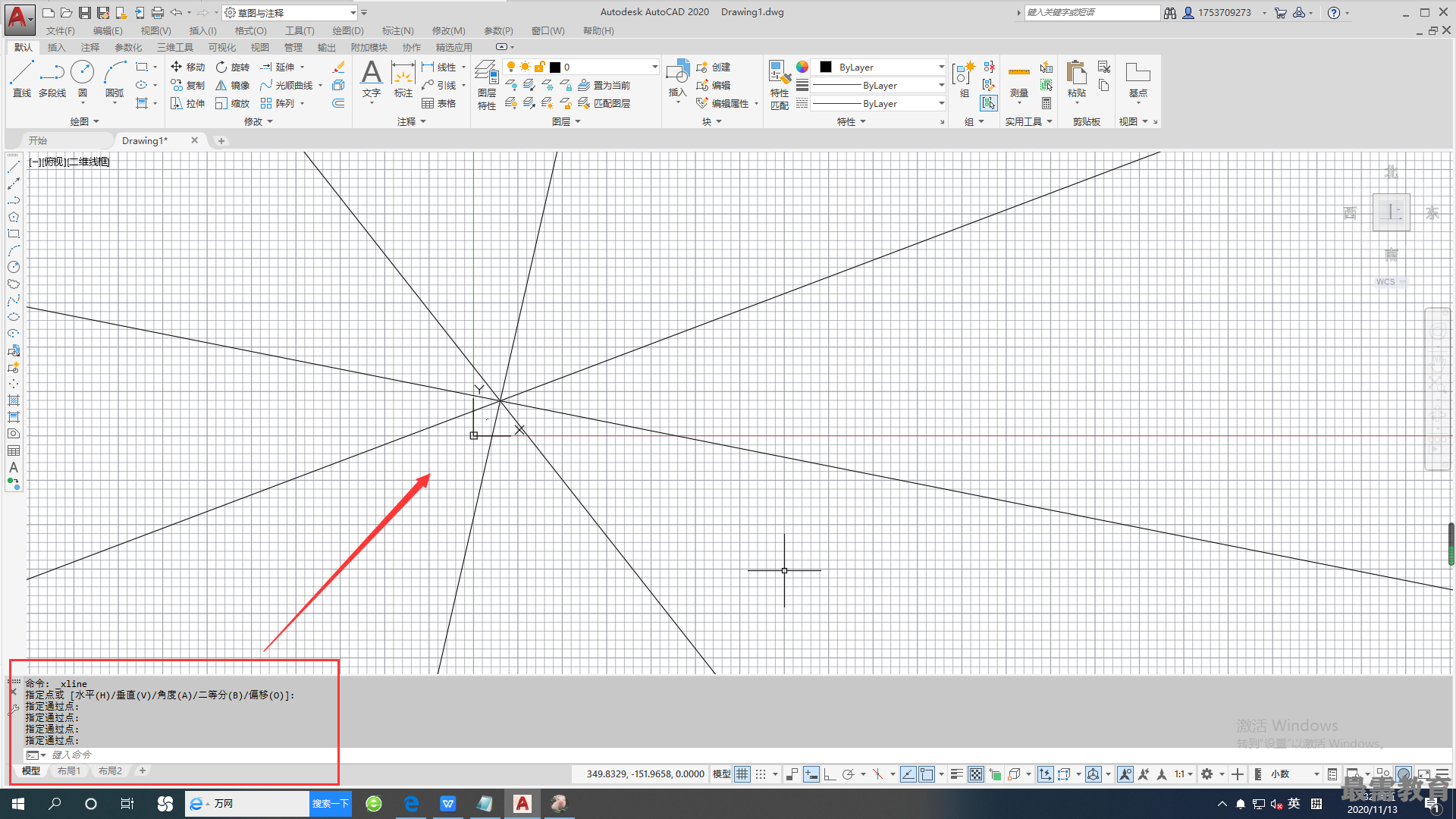

执行上述命令后，根据系统提示指定起点和通过点，绘制一条双向无限长直线。在命令行提示“指定通过点：”后继续指定点，继续绘制直线，按〈Enter〉键结束命令。
