AutoCAD 2020-图形单位

设置图形单位主要有以下两种方法。
1）在命令行中输入“DDUNITS"或“UNITS”命令。
2）选择菜单栏中的“格式”一“单位"命令。

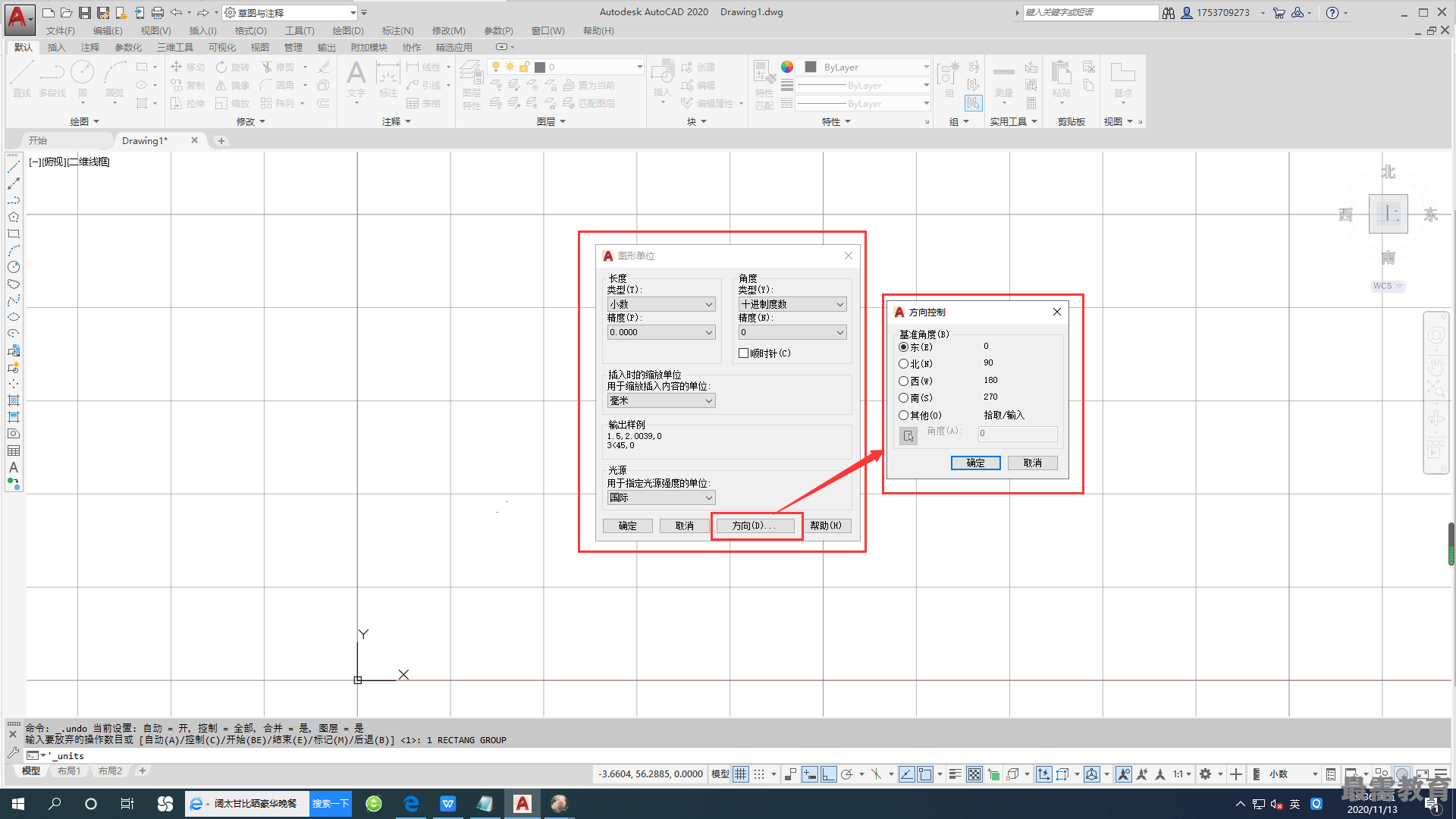

执行上述命令后，系统打开“图形单位”对话框,该对话框用于定义单位和角度格式，其中的各参数设置如下。
①"长度”选项组。在这里指定测量长度的当前单位类型及当前单位的精度。
②"角度”选项组。在这里指定测量角度的当前单位类型、精度及旋转方向，默认方向为逆时针。
③"插入时的缩放单位”下拉列表框。它控制使用工具选项板拖入当前图形的块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，则选择“无单位”选项。
④ "输出样例”选项组。在这里设定显示当前输出的样例值。
⑤"光源"下拉列表框。它用于指定光源强度的单位。
⑥"方向”按钮。单击该按钮，系统显示"方向控制”对话框。可以在该对话框中进行方向控制设置
