文字说明-CAD2020

在一幅完整的图样中用图线方式表现得不充分和无法用图线表示的地方，需要用文字进行说明，例如材料 名称、构配件名称、构造做法、统计表及图名等。文字说明是图样内容的重要组成部分，制图规范对文字标注中的字体、字号（字的大小）、字体字号搭配等方面作了一些具体规定。
（1）一般原则 字体要端正，排列要整齐，字体要清晰准确、美观大方，避免过于个性化的文字标注。

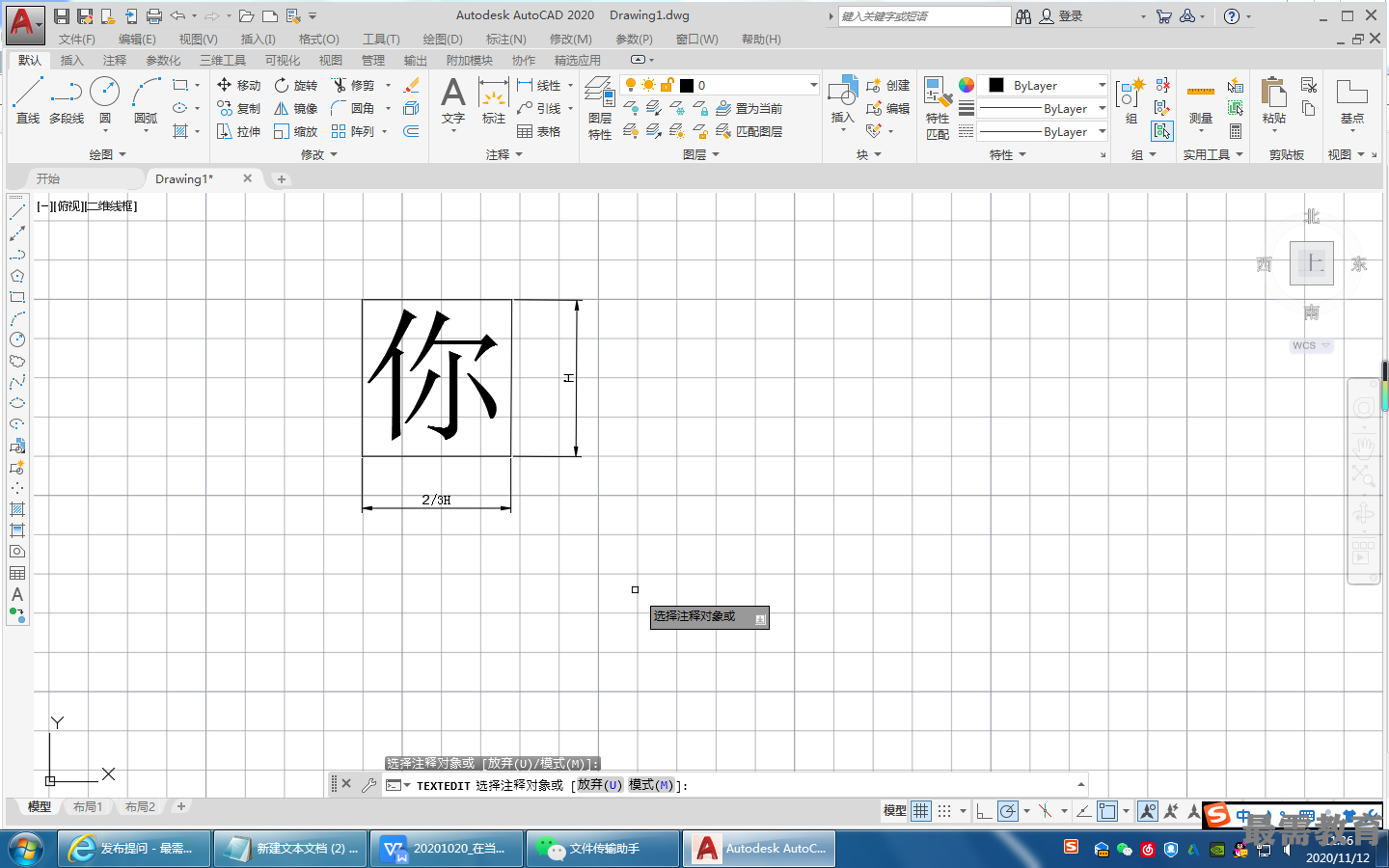

（2）字体 一般标注所用的字体推荐采用仿宋字，标题所用的字体可用楷体、隶书、黑体字等。

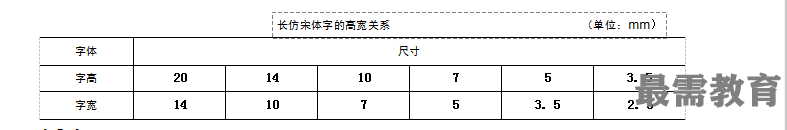

（3）字号（字的大小）标注的文字高度要适中。同一类型的文字要采用同一大小的字。较大的字用于较概括性的说明内容，较小的字用于较细致的说明内容。字体及字号的搭配应注意体现层次感
