AutoCAD 2020-图幅

根据国家标准的规定，一般按照图面长宽的大小来确定图幅的等级。室内设计常用的图幅有A0 （也称0号图幅，依此类推）、A1、A2、A3及A4,每种图幅的长宽尺寸也有一定的规定,而对于特殊需要的图样，其图纸尺寸要求又有不同

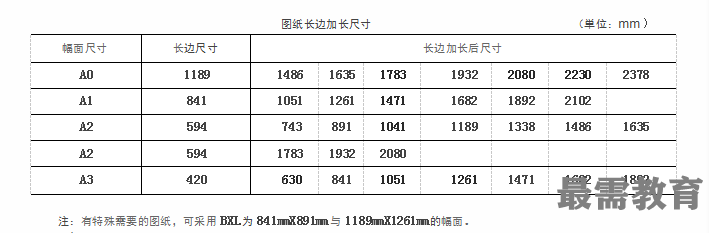

选用图幅的一般原则是保证设计创意能清晰地被表达，此外，还要考虑全部图样的内容，注重绘图成本。 图纸幅面及图框尺寸应符合表的规定，表中B与L分别代表图纸幅面的短边和长边的尺寸，A与C代表装订 边和非装订边的尺寸，在制图中必须特别注意。需要微缩复制的图样，其一个边上应附有一段准确米制尺度， 四个边上均应附有对中标志，米制尺度的总长应为100mm,分格应为10mm。对中标志应画在图纸各边长的 中点处，线宽应为0.35mm,伸入框内应为5mm。图纸的短边一般不应加长，长边可以加长。
