怎样使用AutoCAD 2019操作抽壳

(1)单击“视图”选项卡的“导航”面板中的“自由动态观察”按钮，调整视图的角度，使实体的最大面朝上，以方便选取。
(2)单击“三维工具”选项卡的“实体编辑”面板中的“抽壳”按钮，选取实体的最大面为删除面，对实体进行抽壳处理，抽壳厚度为1，命令行提示与操作如下。
命令：_solidedit
实体编辑自动检査：SOLIDCHECK=1
输入实体编辑选项[面（F)/边（E)/体（B)/放弃(U)/退出（X)]〈退出〉：_body
输入体编辑选项[压印（I) /分割实体（P) /抽壳（S) /清除（L) /检查（C) /放弃(U) /退出（X)]〈退出>:_shell
选择三维实体：选取实体
删除面或[放弃（U）添加(A)/全部(ALL)]:选取实体的最大面
删除面或[放弃（U)/添加(A)/全部(ALL)]:
输入抽壳偏移距离：1
己开始实体校验。
己完成实体校验.

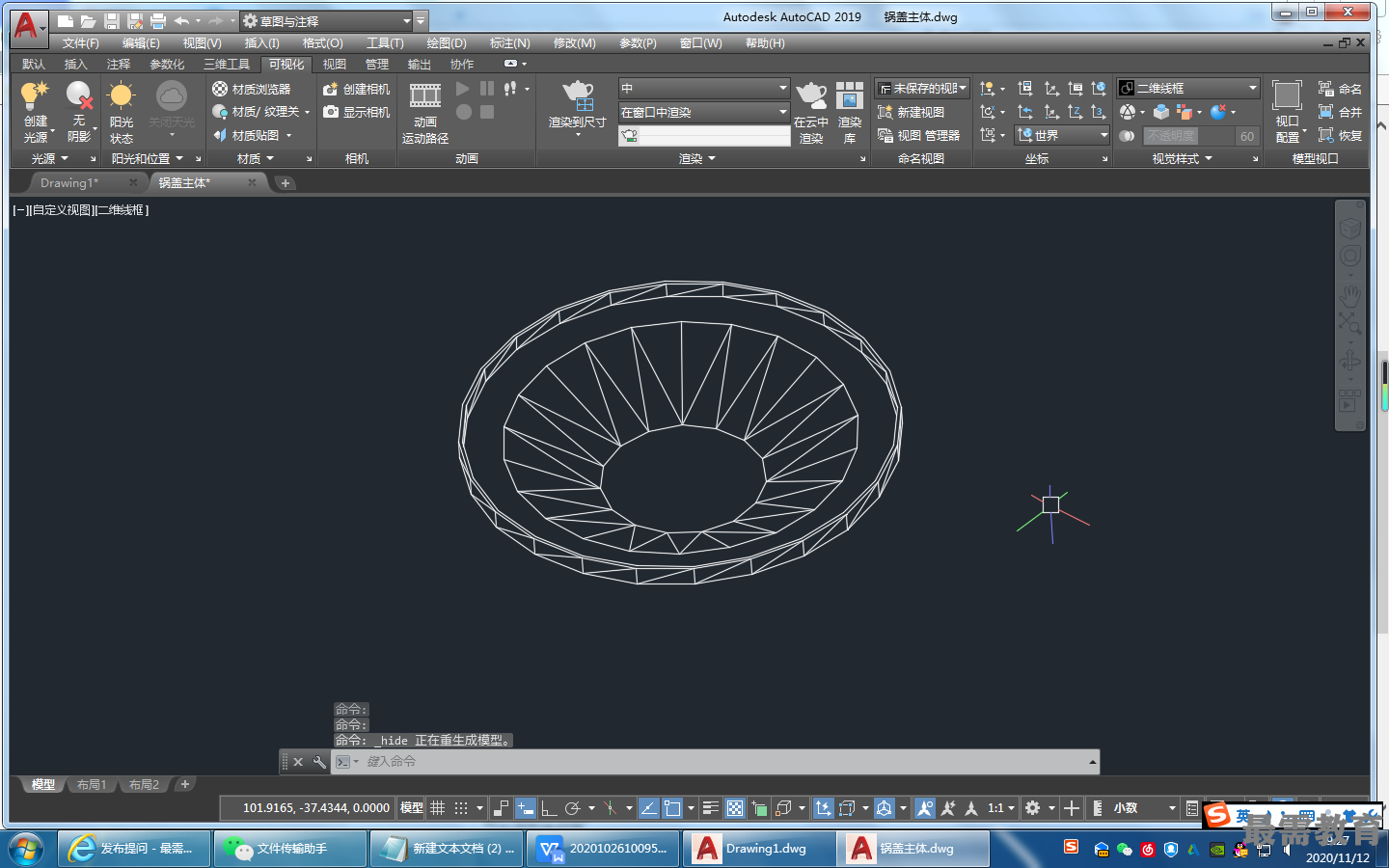

输入体编辑选项[压印（I) /分割实体（P) /抽壳(S)/清除（L) /检查(C) /放弃(U) /退出（X)] <退出> : 消隐后结果如图所示。

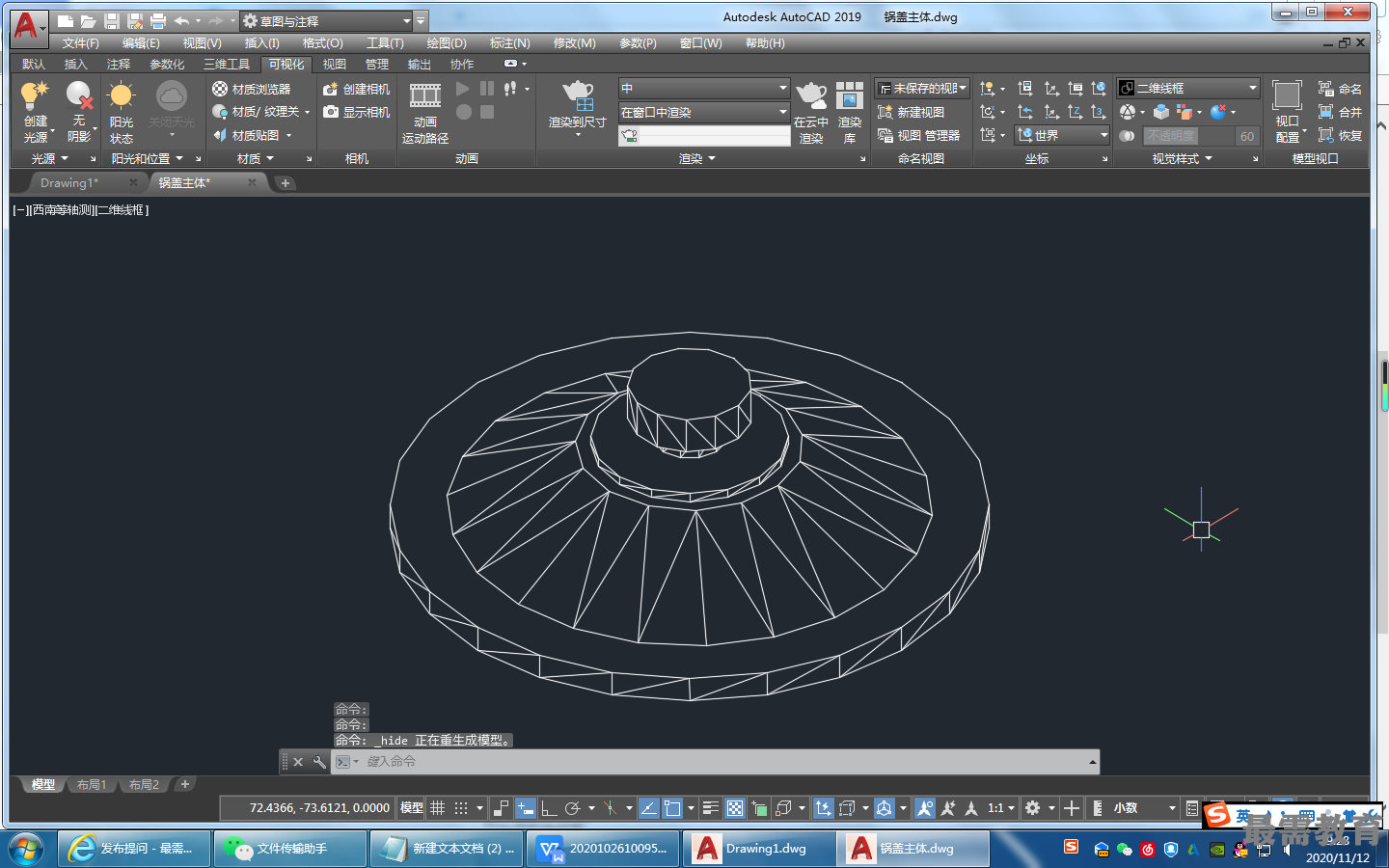

(3)将视图切换至西南等轴测。单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以（0,0,20.5)为底面圆心绘制半径为20、高度为2的圆柱体；重复“圆柱体”命令，以（0,0,22.5)为底面圆心绘制半径为7.5、高度为5的圆柱体；重复“圆柱体”命令， 以（0,0,27.5)为底面圆心绘制半径为12.5、高度为8的圆柱体，消隐后如图所示。

(4)单击“三维工具”选项卡的“实体编辑”面板中的“倾斜面”按钮，选取半径为12.5的圆柱体的外圆柱面创建角度为15°的倾斜面，命令行提示与操作如下。
命令：_solidedit
实体编辑自动检查：SOLIDCHECK=l
输入实体编辑选项[面（F) /边（E）/体（B) /放弃（U) /退出（X)] <退出>:_face
输入面编辑选项[拉伸（E） /移动（M) /旋转（R） /偏移（0) /倾斜（T) /删除（D) /复制（C) /颜色（L） /材质 (A) /放弃（U) /退出（X)]〈退出>:_taper
选择面或[放弃（U)/刪除（R)]:选最半径为12.5的圆柱面
选择面或[放弃（U)/删除（R)/全部(ALL)]:
指定基点：选取此圆柱体下底面圆心
指定沿倾斜轴的另一个点：选取此圆柱体上表面圆心
指定倾斜角度：15
已开始实体校验。
己完成实体校验。
输入面编辑选项[拉伸（E) /移动(M)/旋转（R)/偏移(0) /倾斜（T) /删除（D) /复制（C) /颜色（L) /材质 (A)/放弃（U)/退出（X)] < 退出>:

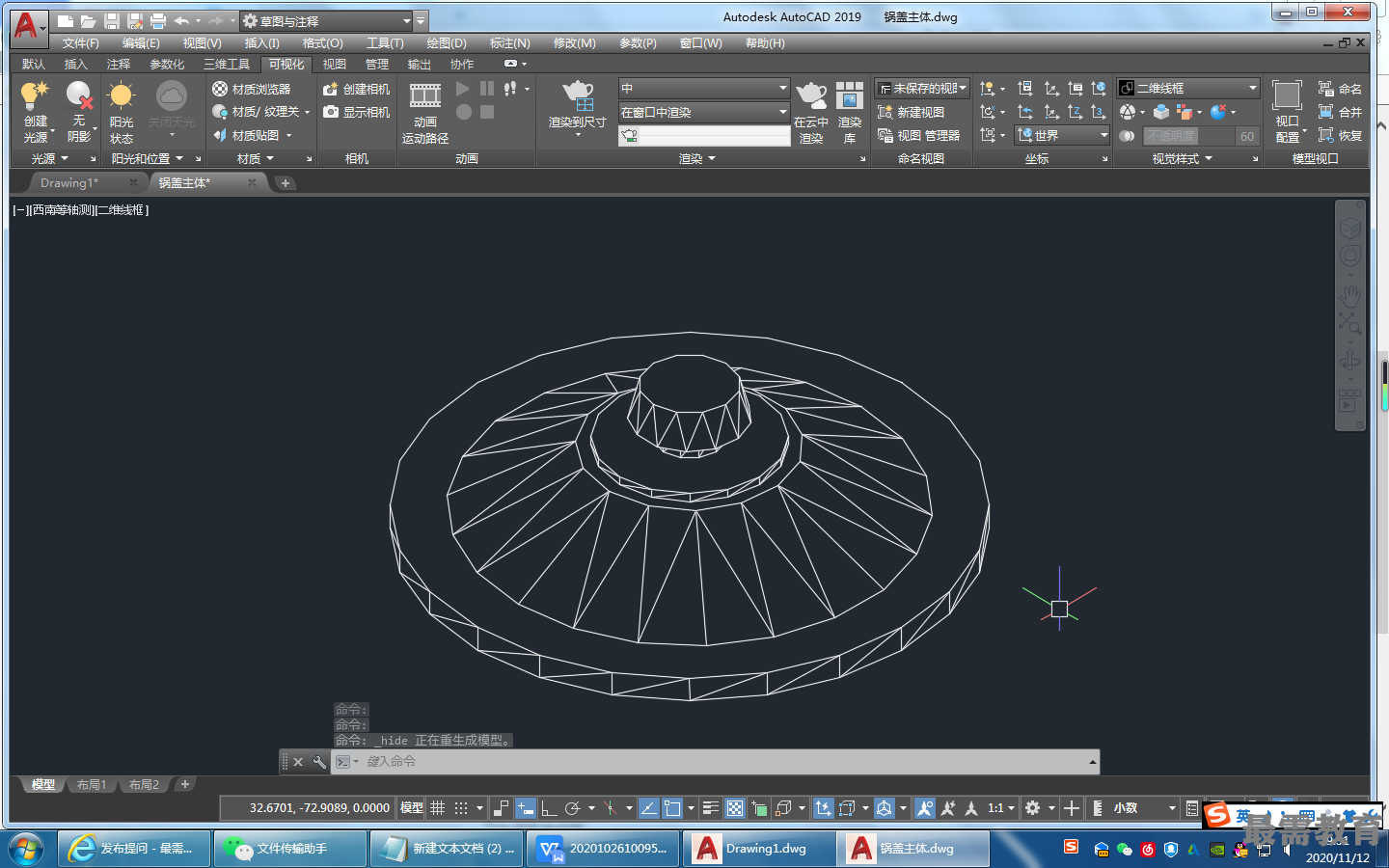

消隐后结果如图所示。

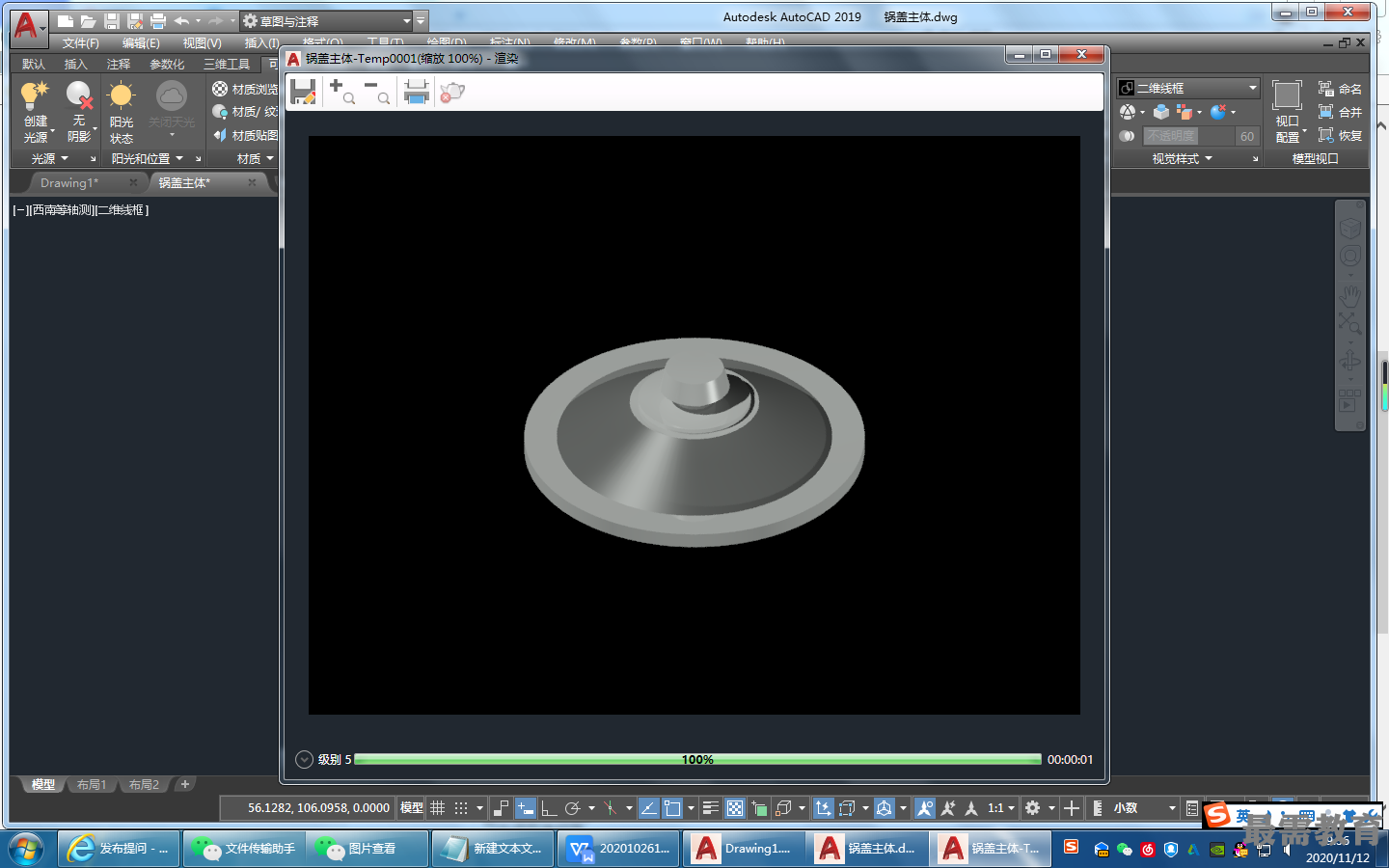

(5)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将图中所有实体进行并集运算，着色效果如图所示。
