AutoCAD如何操作着色面

(1 )在命令行输入ISOLINES命令，设置线框密度为10。

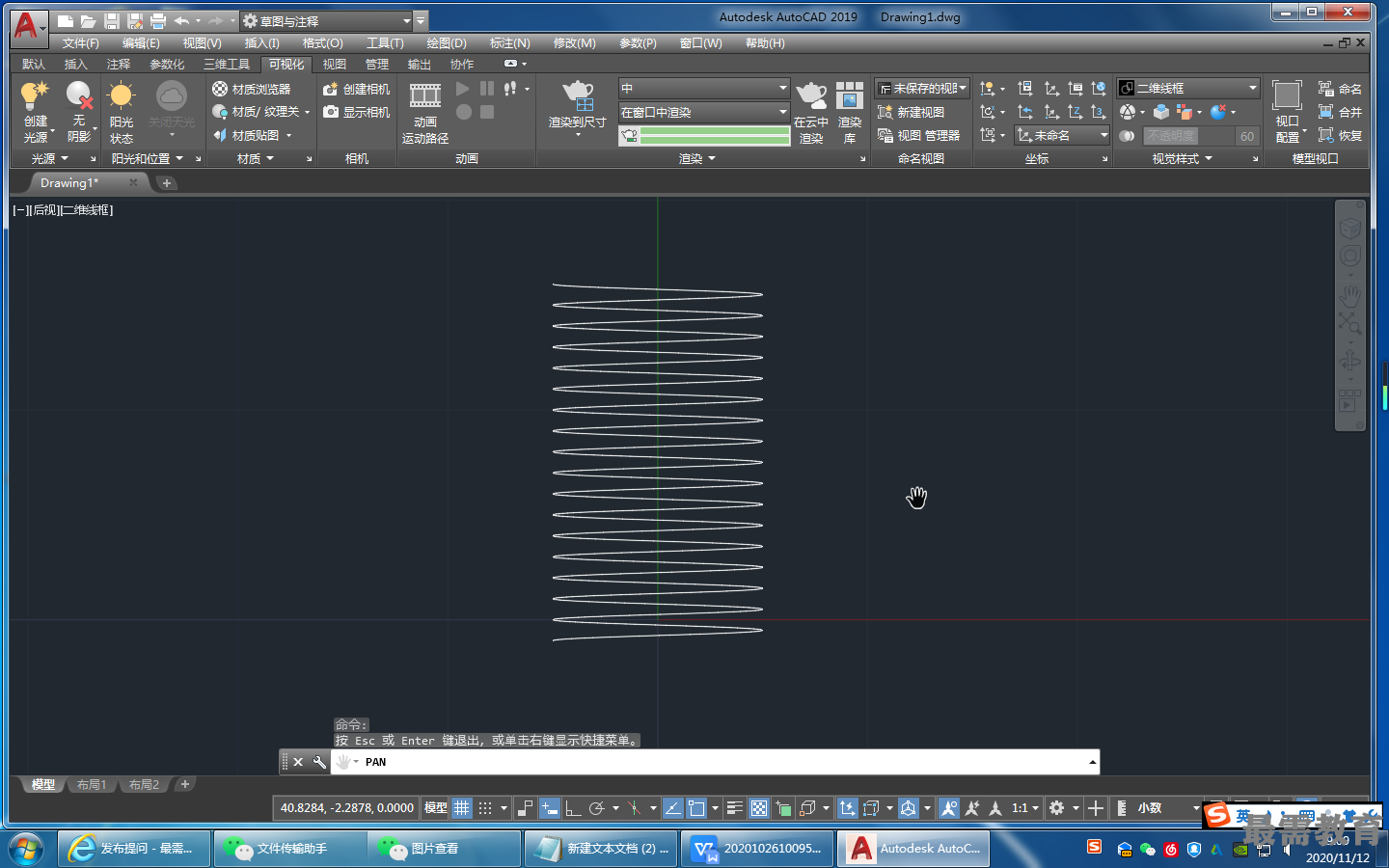

(2)将当前视图方向设置为西南等轴测视图。单击“默认”选项卡的“绘图”面板中的 “螺旋”按钮，绘制以（0,0，-l)为底面中心点，绘制底面半径和顶面半径为5、圈数为 17、高度为17的螺纹轮廓，绘制结果如图所示。

(3)将视图切换到后视方向。单击“默认”选项卡的“绘图”面板中的“直线”按钮 ,捕捉螺旋线的上端点绘制牙型截面轮廓，尺寸参照如图所示；单击“绘图”工具 栏中的“面域”按钮，将其创建成面域，绘制结果如图所示。

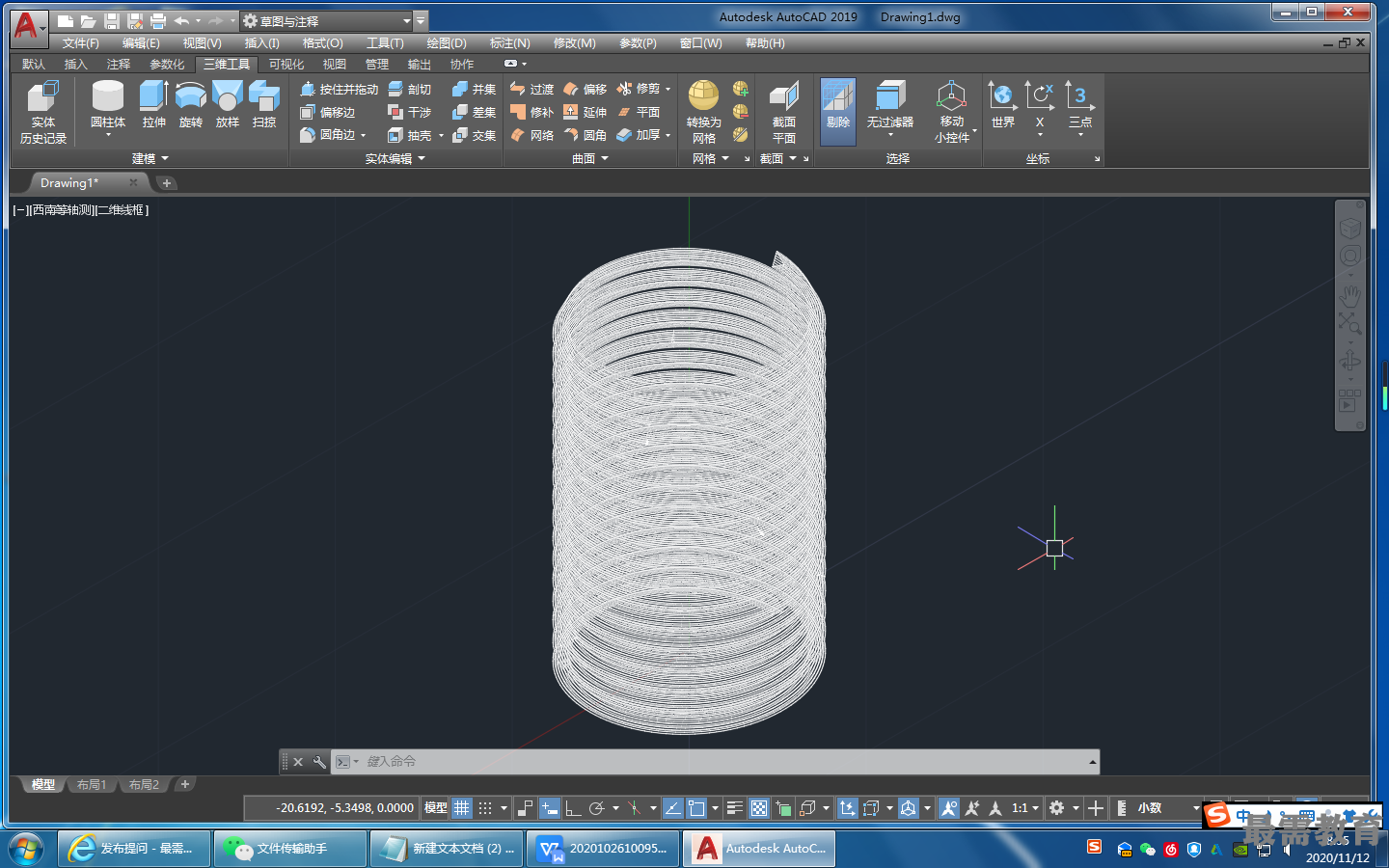

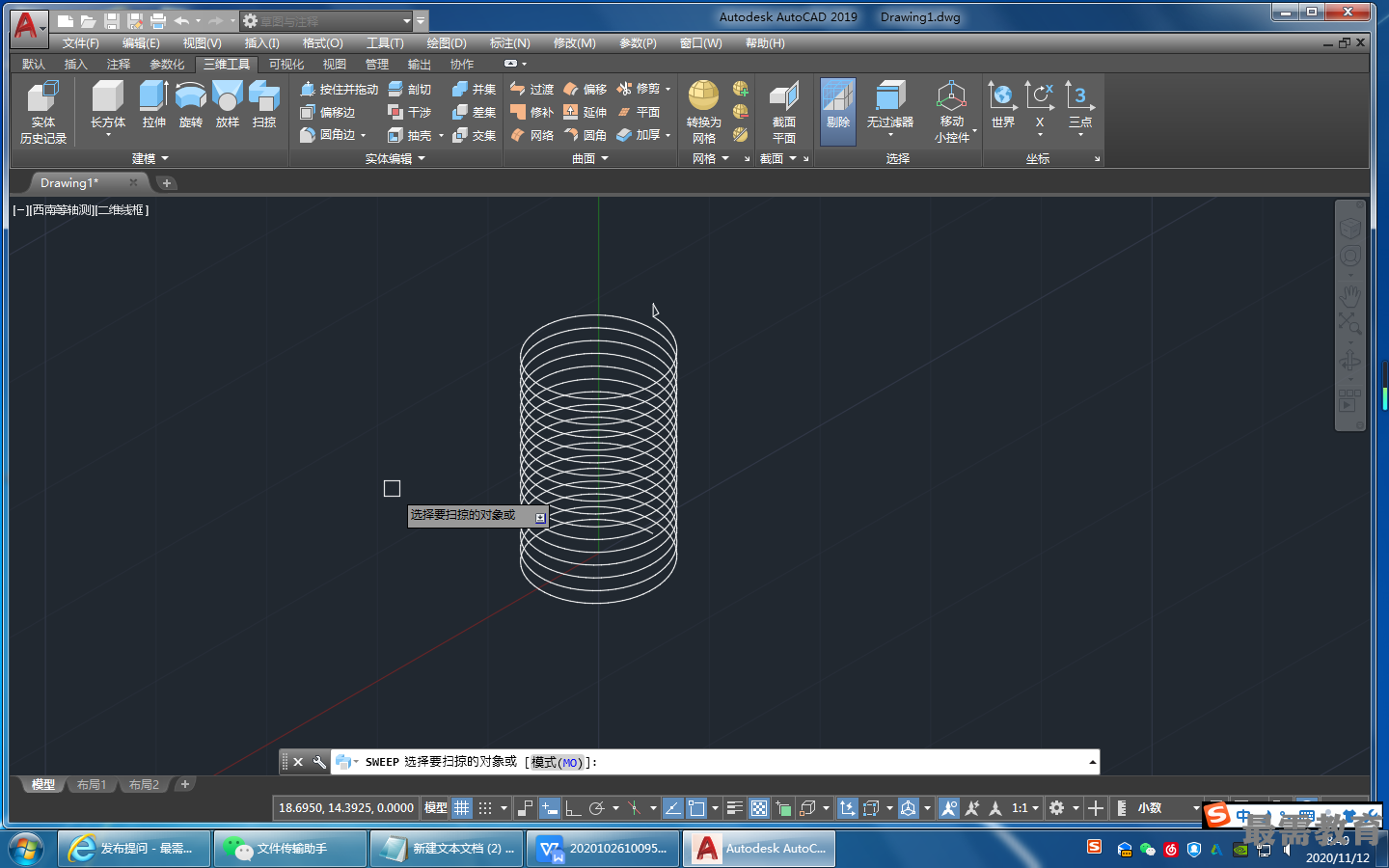

(4)将视图切换到西南等轴测视图。单击“三维工具”选项卡的“建模”面板中的“扫掠”按钮,将面域沿螺纹线进行扫掠，绘制结果如图所示。

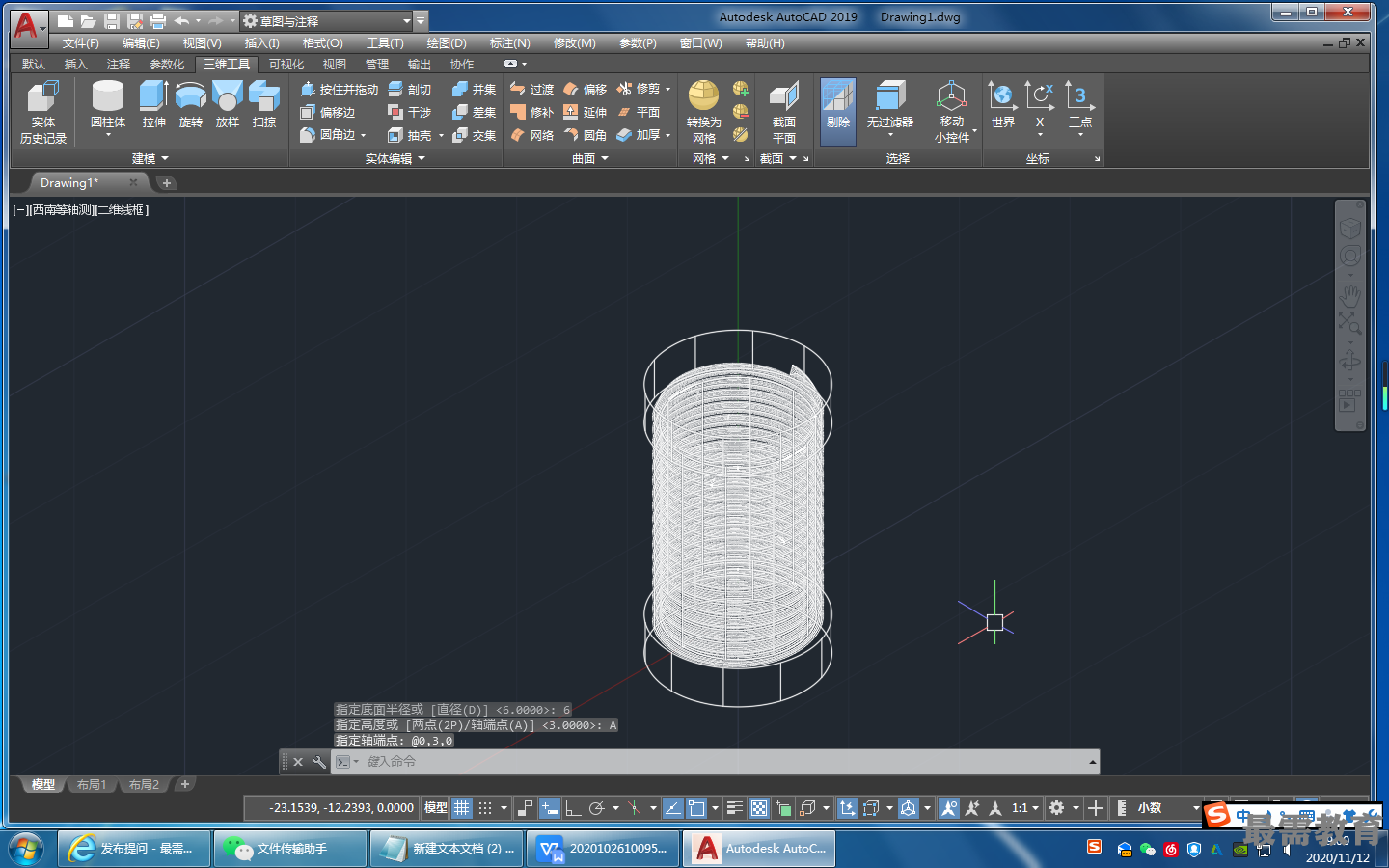

(5)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮,创建以坐标点 ( 0,0,0 )为底面中心点、半径为5、轴端点为（@0，15,0)的圆柱体；创建以坐标点（0,0,0)为底面中心点、半径为6、轴端点为（@0,-3,0)的圆柱体；创建以坐标点（0，15,0)为底面中心点、半径为6、轴端点为（@0,3,0)的圆柱体，绘制结果如图所示.

(6)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将螺纹与半径为5的圆柱体进行并集处理，然后单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮从主体中减去半径为6的两个圆柱体

(7)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，绘制底面中心 点为（0,0,0)、半径为5、轴端点为（@0，-14,0)的圆柱体，消隐后结果如图所示。

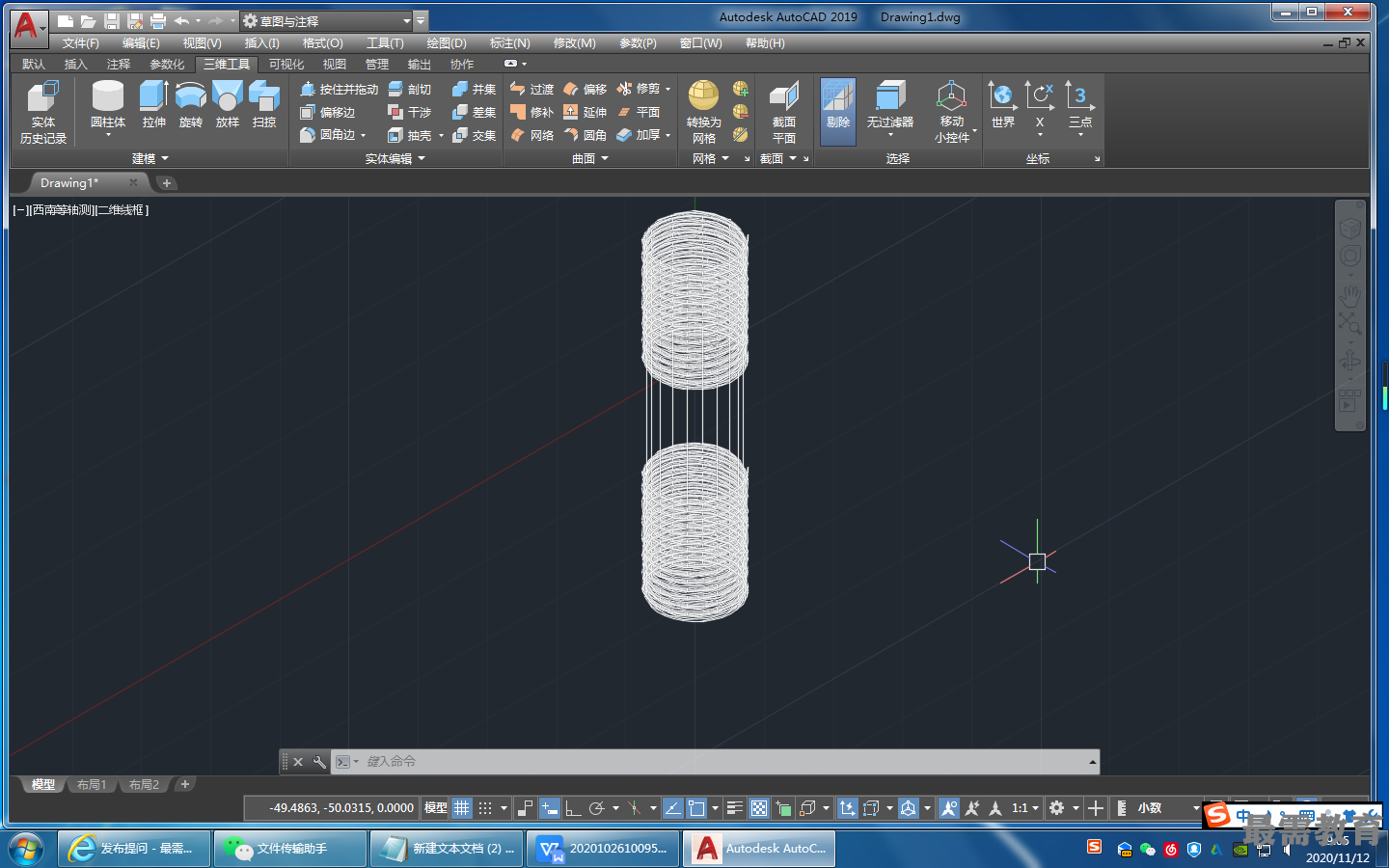

①单击“默认”选项卡的“修改”面板中的“复制”按钮，将最下面的一个螺纹从(0,15,0)复制到(0,-14,0),如图所示。

②单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮,将所绘制的图形作并集处理，消隐后结果如图所示。

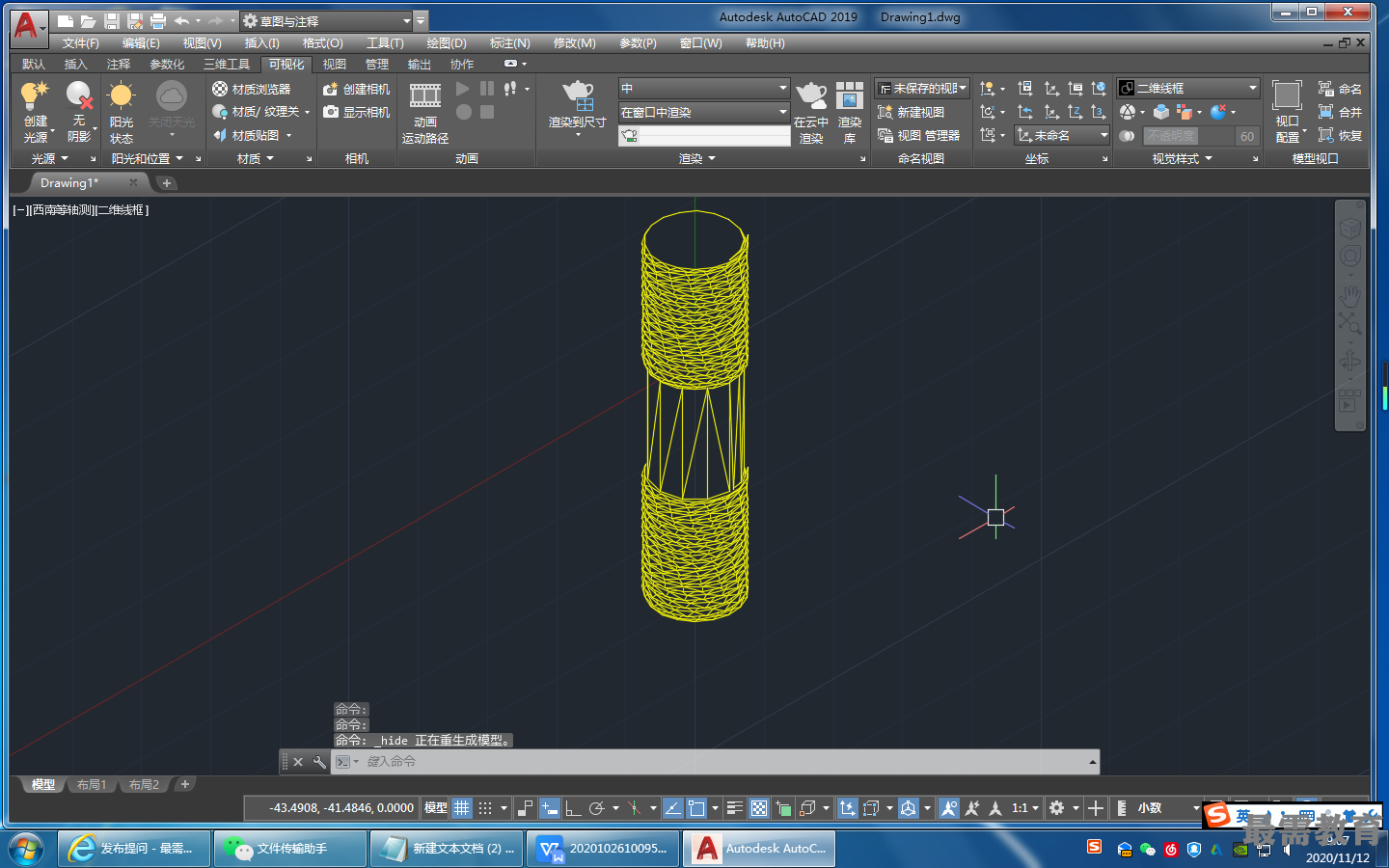

③单击“三维工具”选项卡的“实体编辑”面板中的“着色面”按钮对相应的面进行着色。命令行提示与操作如下。
命令：SOLIDEDIT
实体编辑自动检査：S0LIDCHECK=1
输入实体编辑选项[面（F)/边（E)/体（B）/放弃（U) /退出（X)] <退出>:F
[拉伸（E) /移动（M) /旋转（R) /偏移 (0) /倾斜（T) /删除（D) /复制（C) /颜色（L) /材质(A) /放弃(U) / 退出（X)]〈退出>:L
选择面或[放弃(U)/删除(R) /全部(ALL)]:(选择实体上任意一个面）
选择面或[放弃（U) /删除（R> /全部（ALL) ] : ALL
选择面或[放弃（U)/删除（R) /全部(ALL)]:
此时弹出“选择颜色”对话框，如图所示，在其中选择所需要的颜色，然后单击 “确定”按钮，退出对话框。

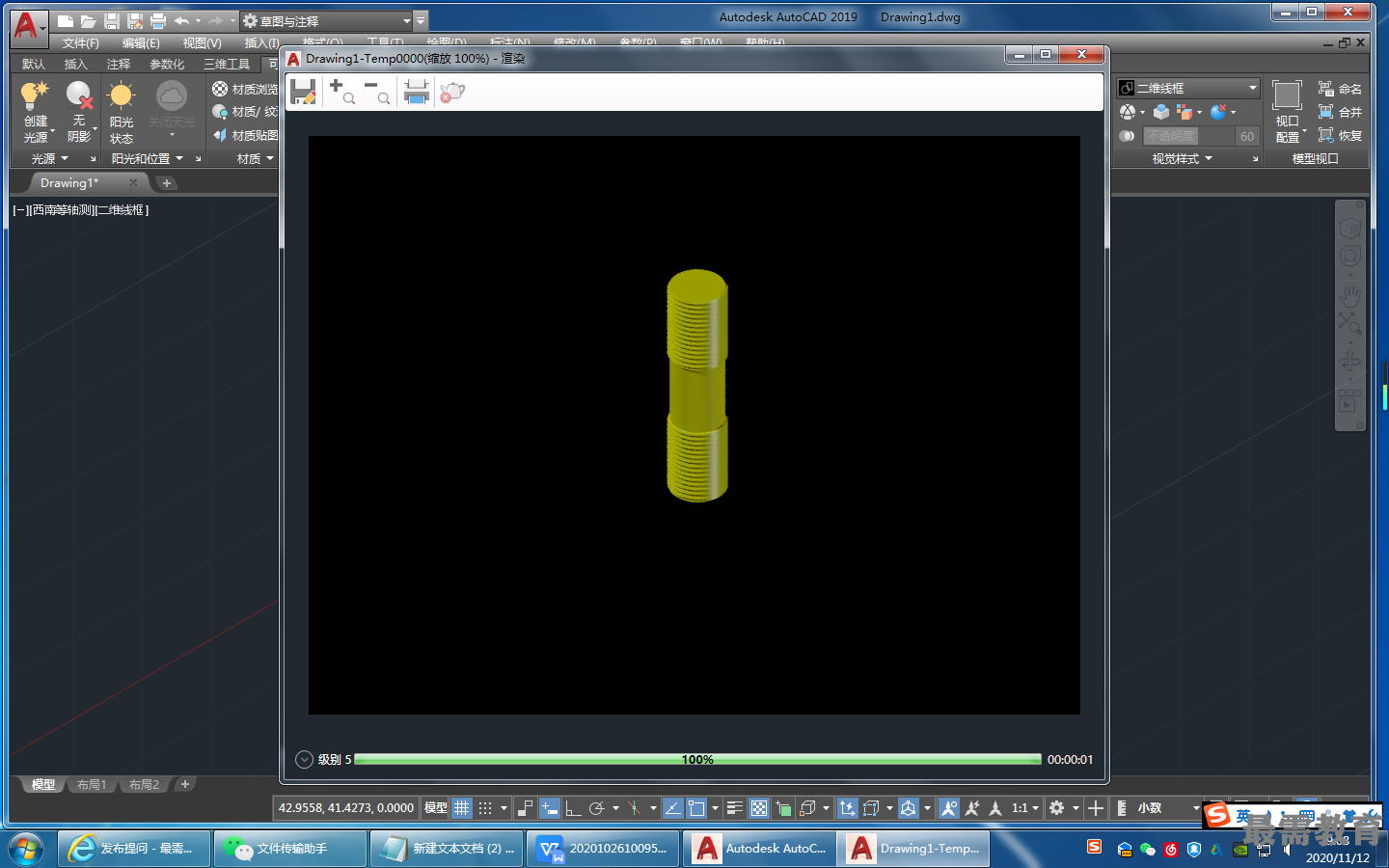

单击“可视化”选项卡的“渲染”面板中的“渲染到尺寸”按钮渲染后的效果如图所示。
