怎样使用AutoCAD 2019操作倾斜面

(1) 在命令行中输入ISOLINES命令，设置线框密度为10

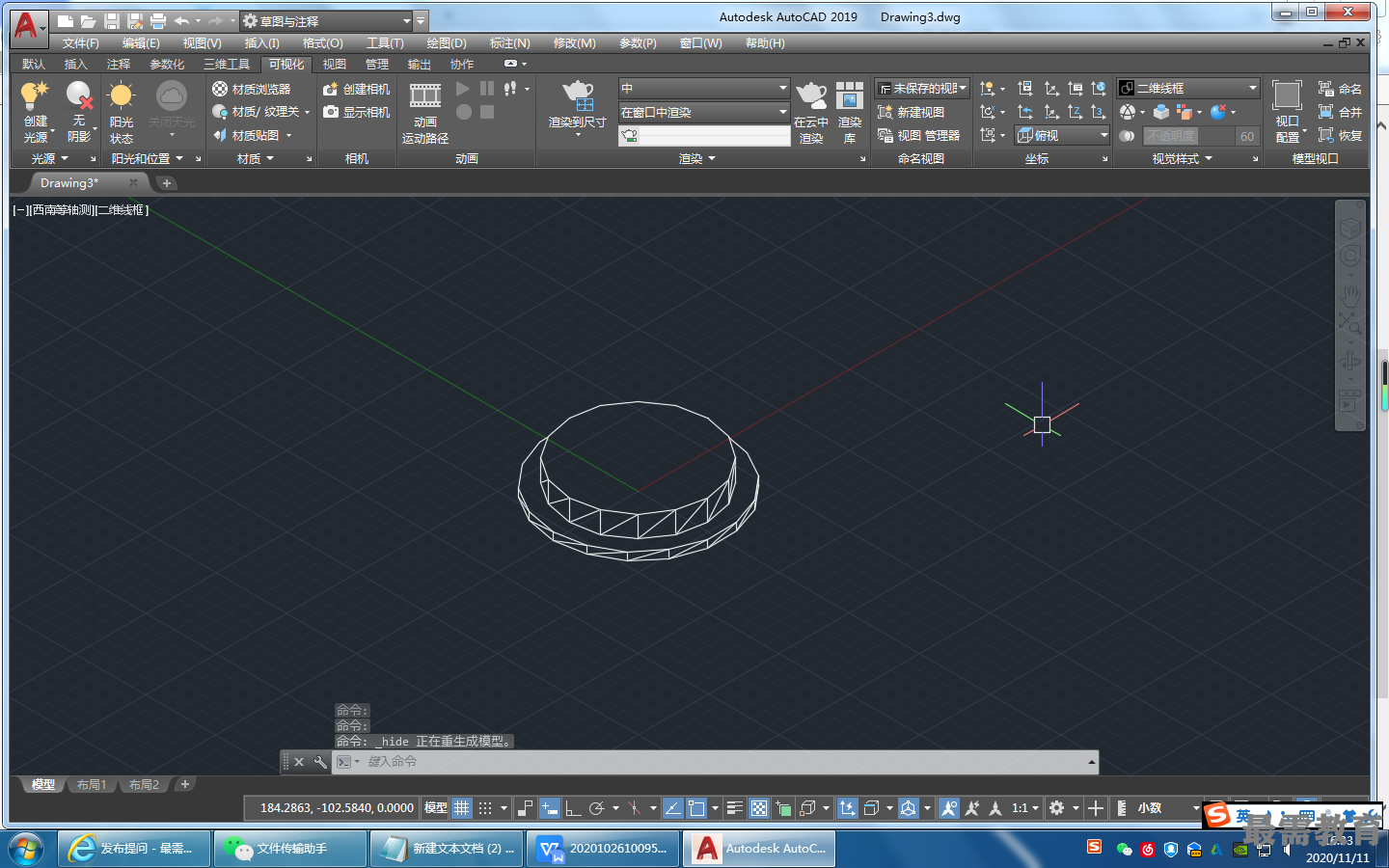

(2)将视图切换至西南等轴测。单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以坐标原点为底面圆心绘制直径为121、高度为5.5的圆柱体；重复“圆柱体” 命令，以（0,0,5.5)为底面圆心绘制半径为49、高度为15的圆柱体，消隐后如图所示。

(3)单击“三维工具”选项卡的“实体编辑”面板中的“倾斜面”按钮，选取半径为49的圆柱体的外圆柱面创建角度为60°的倾斜面，命令行提示与操作如下。
命令：_solidedit
实体编运自动检査：SOLIDCHECK=l
输入实体编辑选项[面(F)/边(E) /体(B) /放弃(U)/退出（X)] <退出>:_face
输入面编辑选项[拉伸（E) /移动(M) /旋转(R) /偏移(0) /倾斜(T) /删除（D) /复制（C) /颜色(L) /材质 (A)/ 放弃（U)/ 退出（X)]〈退出〉：_taper
选择面或[放弃(U)/删除(R)]:选最半径为49的圆柱面
选择面或[放弃(U)/删除(R) /全部(ALL)]:
指定基点:选取第二个圆柱体下底面圆心指定沿倾斜轴的另一个点：选取第二个圆柱体上表面圆心
指定倾斜角度： 60
输入面编辑选项[拉伸（E) /移动(M) /旋转(R) /偏移(0) /倾斜(T) /删除（D) /复制(C) /颜色(L) /材质 (A)/放弃(U)/退出（X)]〈退出>:

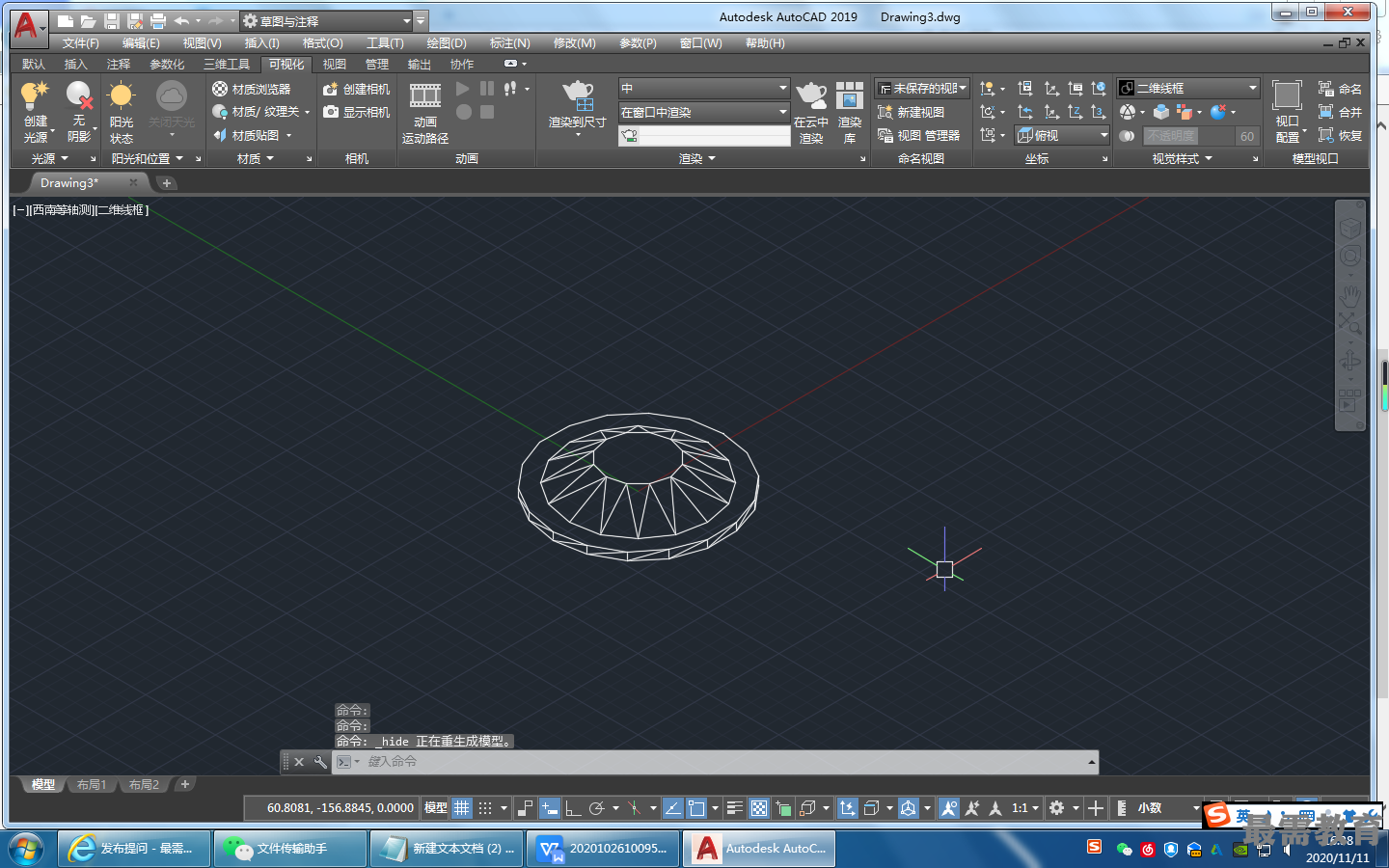

(4)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮,将两个圆柱体进行并集运算，绘制结果如图所示。
