如何操作复制边AutoCAD2019

(1)在命令行中输入ISOLINES命令，设置线框密度为10。
(2)将视图切换到西南等轴测视图。单击“三维工具”选项卡的“建模”面扳中的“圆柱体”按钮,以坐标原点为圆心，分别创建半径为30、15，高为20的圆柱。
(3)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮,将R30圆柱与R15圆柱进行差集运算。
(4)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以（150,0,0)为圆心，分别创建半径为50、30，高为30的圆柱及半径为40、高为10的圆柱。

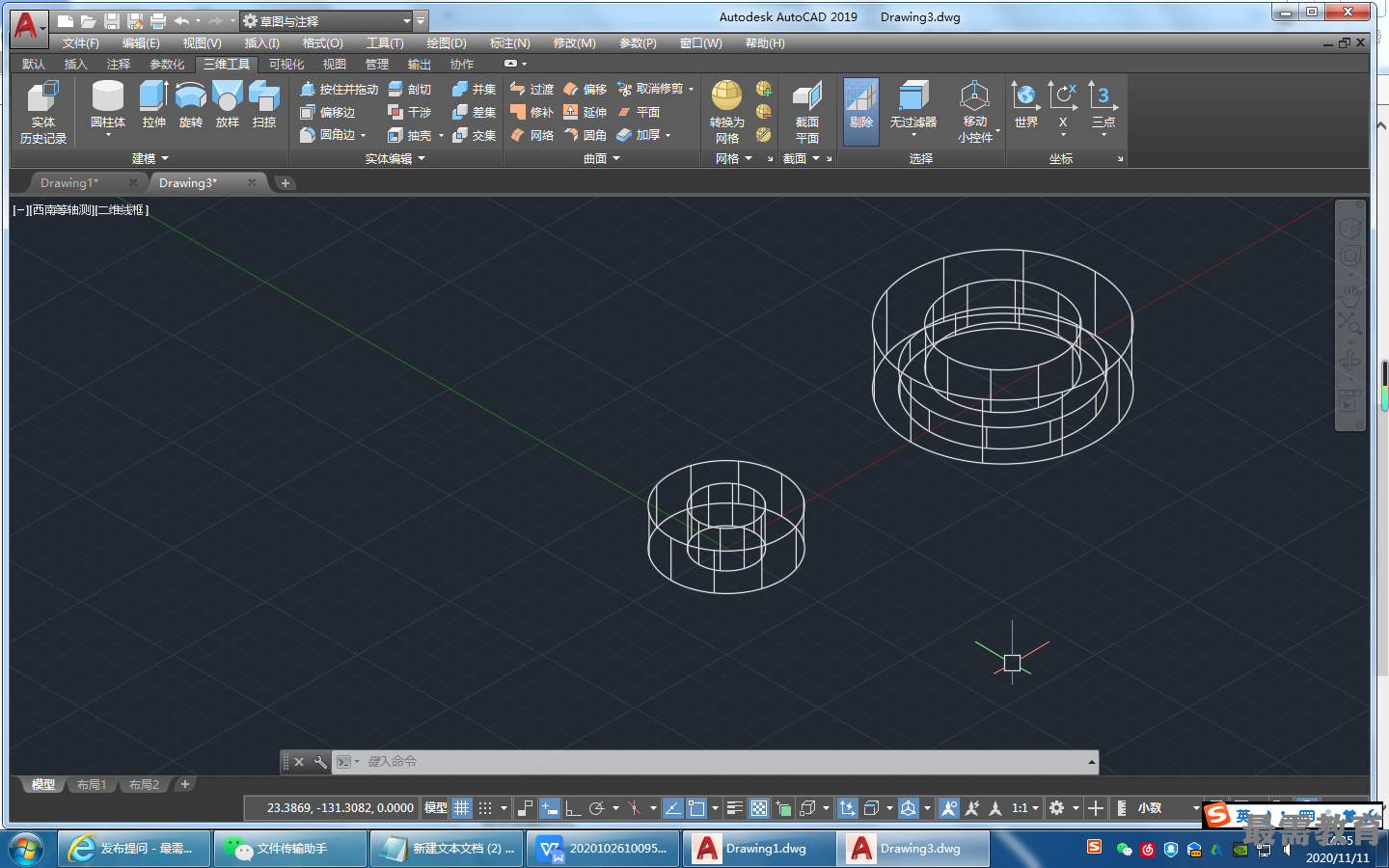

(5)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮,将R50圆柱与R30、R40圆柱进行差集运算，结果如图所示.

(6)单击“三维工具”选项卡的“实体编辑”面板中的“复制边”按钮，复制左边R30圆柱体的底边，命令行提示与操作如下。
命令：_solidedit
实体编辑自动检査：S0LIDCHECK=1
输入实体编辑选项[面（F)/边（E)/体（B)/放弃（U)/退出（X)] <退出>:_edge
输入边编辑选项I复制（C) /着色（L)/放弃（U) /退出（X)] <退出>:_copy

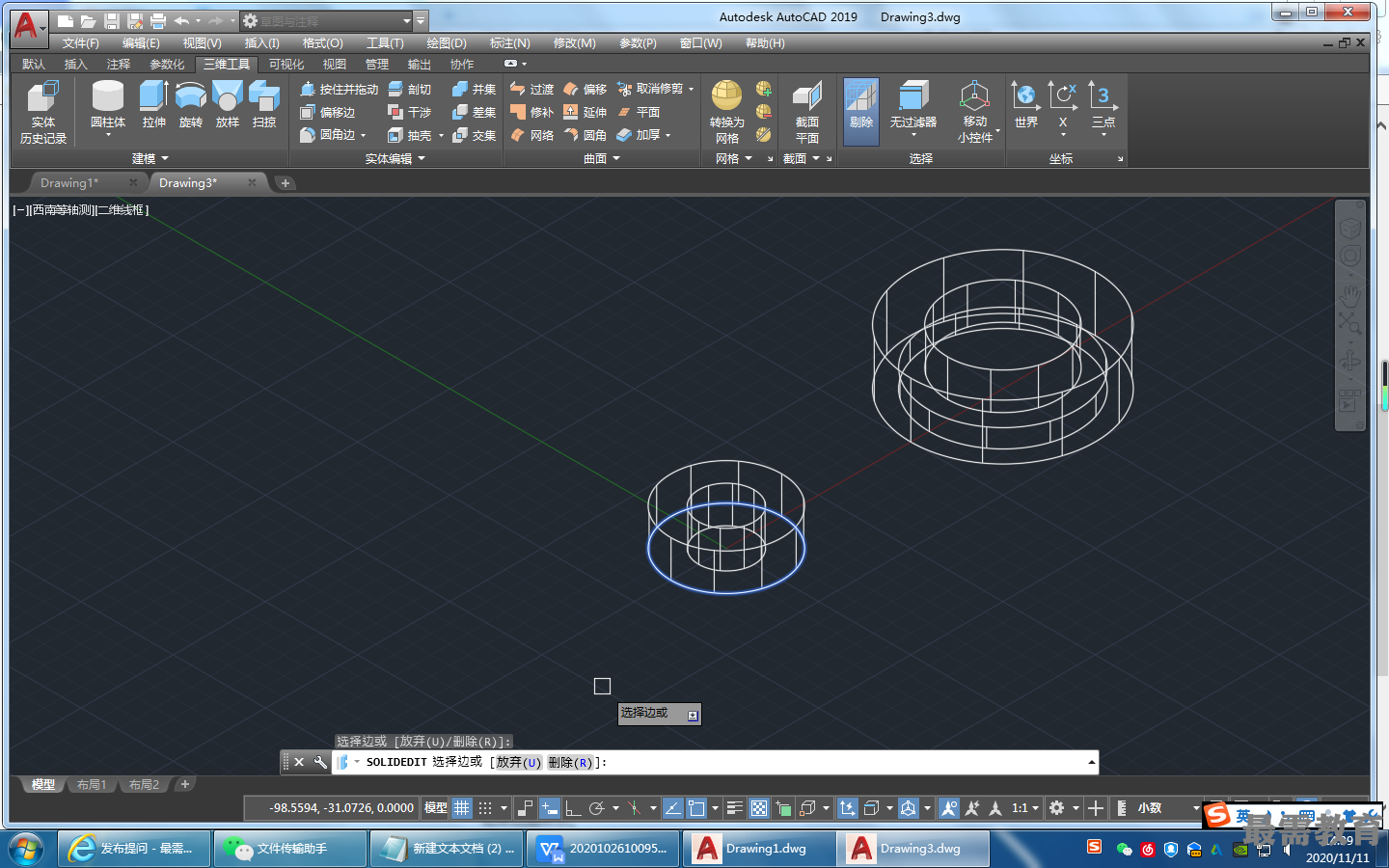

选择边或[放弃（U)/删除（R)]：选择左边R30圆柱体的底边，如图所示
选择边或[放弃(U)/删除（R)]:
指定基点或位移： 0,0
指定位移的第二点： 0,0
输入边编辑选项[复制（C)/着色(L)/放弃(U)/退出（X)] <退出>:C
选择边或[放弃（U) /删除（R)]：选择图中右边R50圆柱体的底边
选择边或[放弃（U) /删除（R)]:
指定基点或位移： 0,0
指定位移的第二点：0,0
输入边编辑选项[复制(C)/着色(L)/放弃（U)/退出（X)] <退出>:

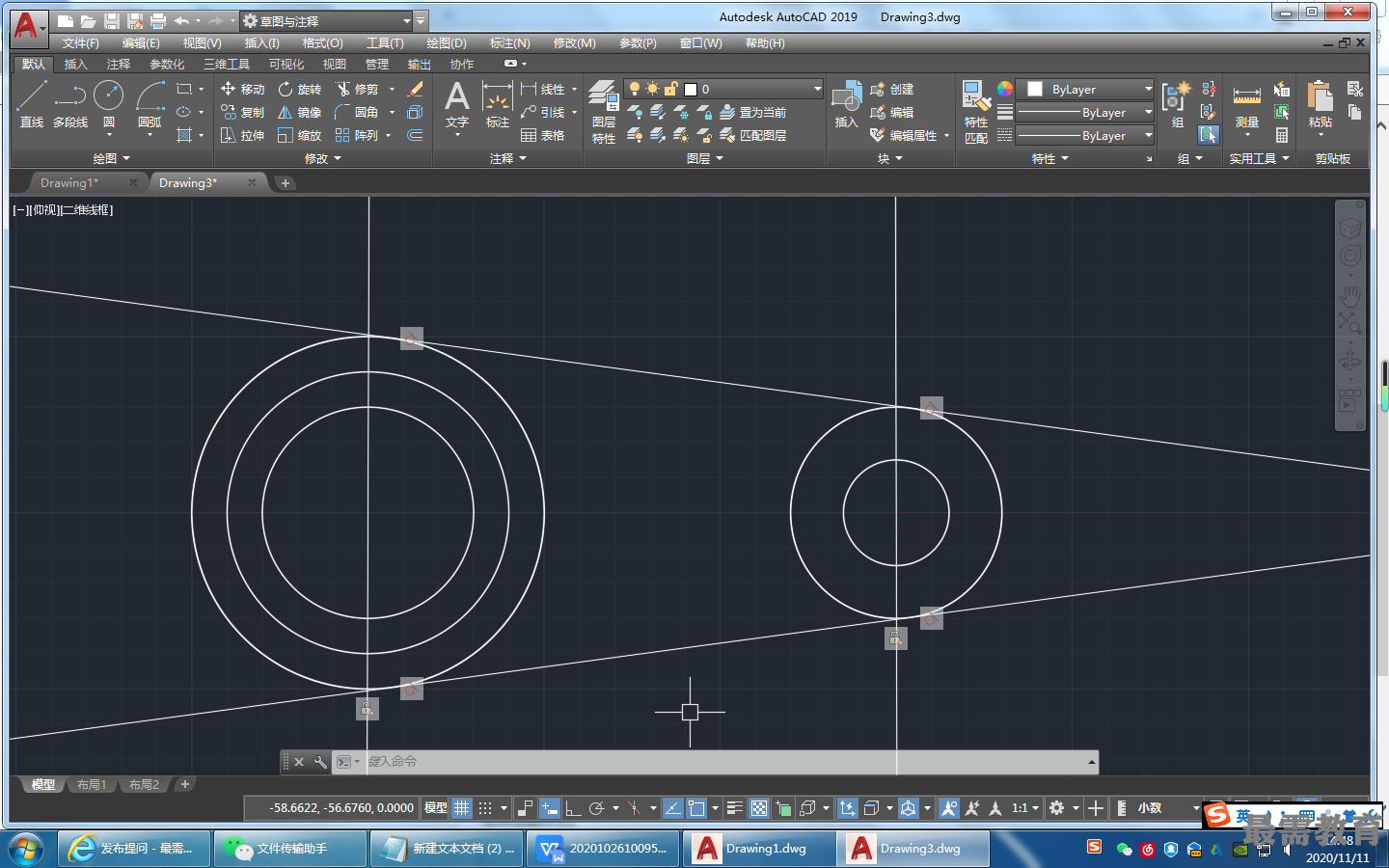

(7)将视图切换到仰视图。单击“默认”选项卡的“绘图”面板中的“构造线”按钮 ,分别绘制所复制的R30及R50圆的外公切线，并绘制通过圆心的竖直线，绘制结果如图所示。

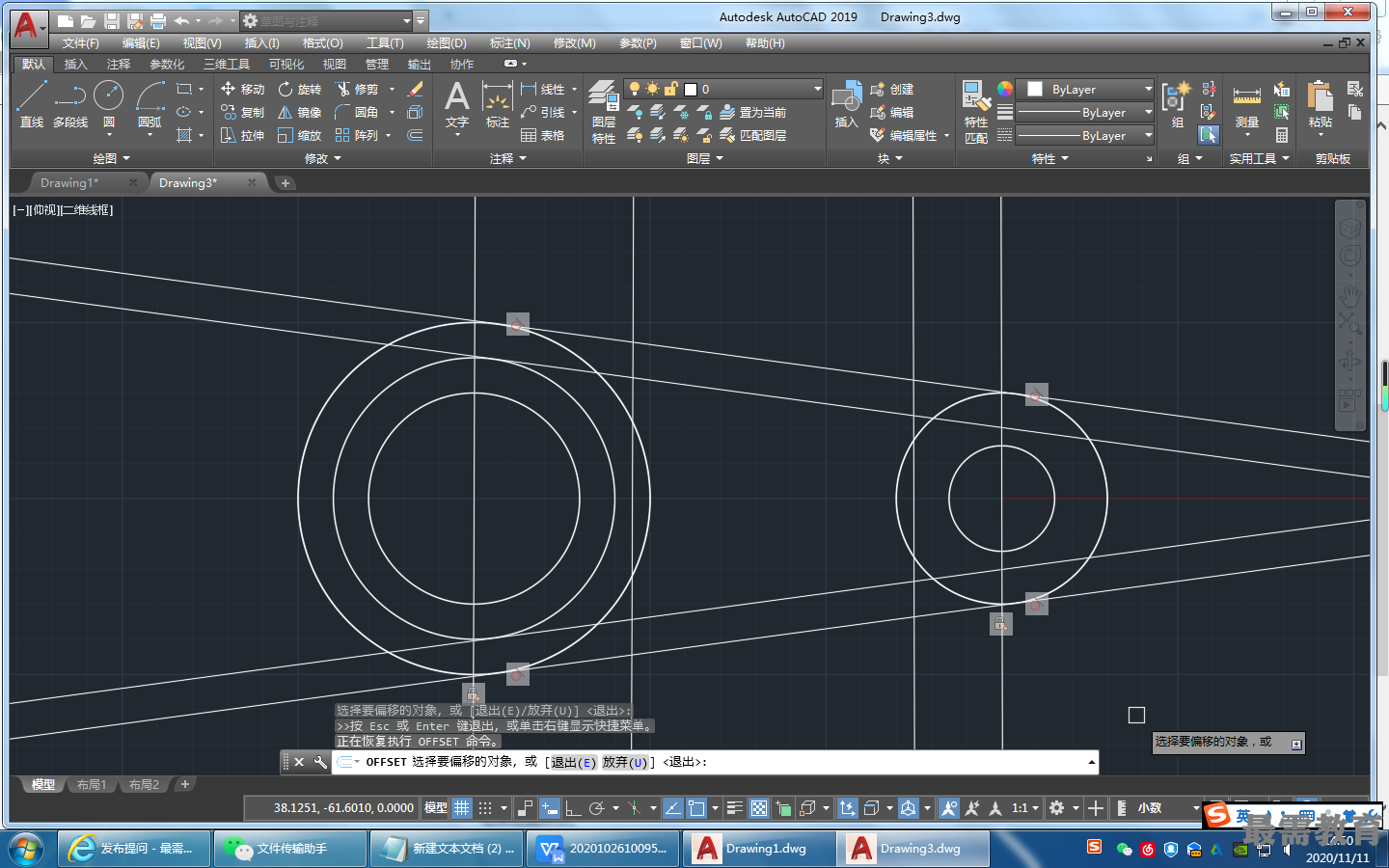

(8)单击“默认”选项卡的“修改”面板中的“偏移”按钮，将绘制的外公切线分别向内偏移10，并将左边竖直线向右偏移45，将右边竖直线向左偏移25,偏移结果如图所示。

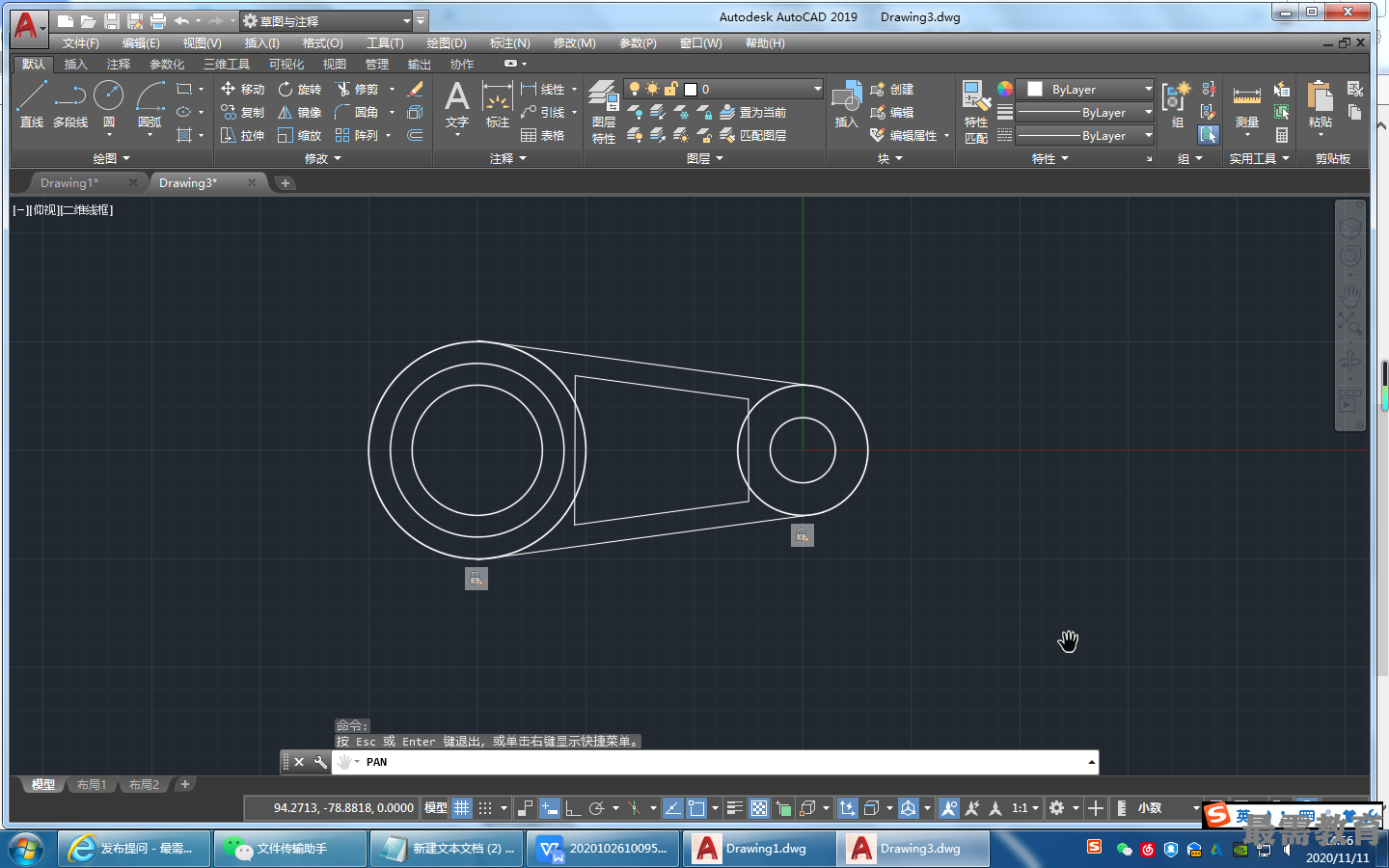

(9)单击“默认”选项卡的“修改”面板中的“修剪”按钮，对辅助线及复制的边进行修剪。单击“默认”选项卡的“修改”面板中的“删除”按钮，删除多余的辅助线，绘制结果如图所示。

(10)切换到西南等轴测视图。单击“默认”选项卡的“绘图”面板中的“面域”按钮，分别将辅助线与圆及辅助线之间围成的两个区域创建为面域。
(11)单击“默认”选项卡的“修改”面板中的“移动”按钮，将内环面域向上移动5。
(12)单击“三维工具”选项卡的“建模”面板中的“拉伸”按钮，分别将外环及内环面域向上拉伸16及11。

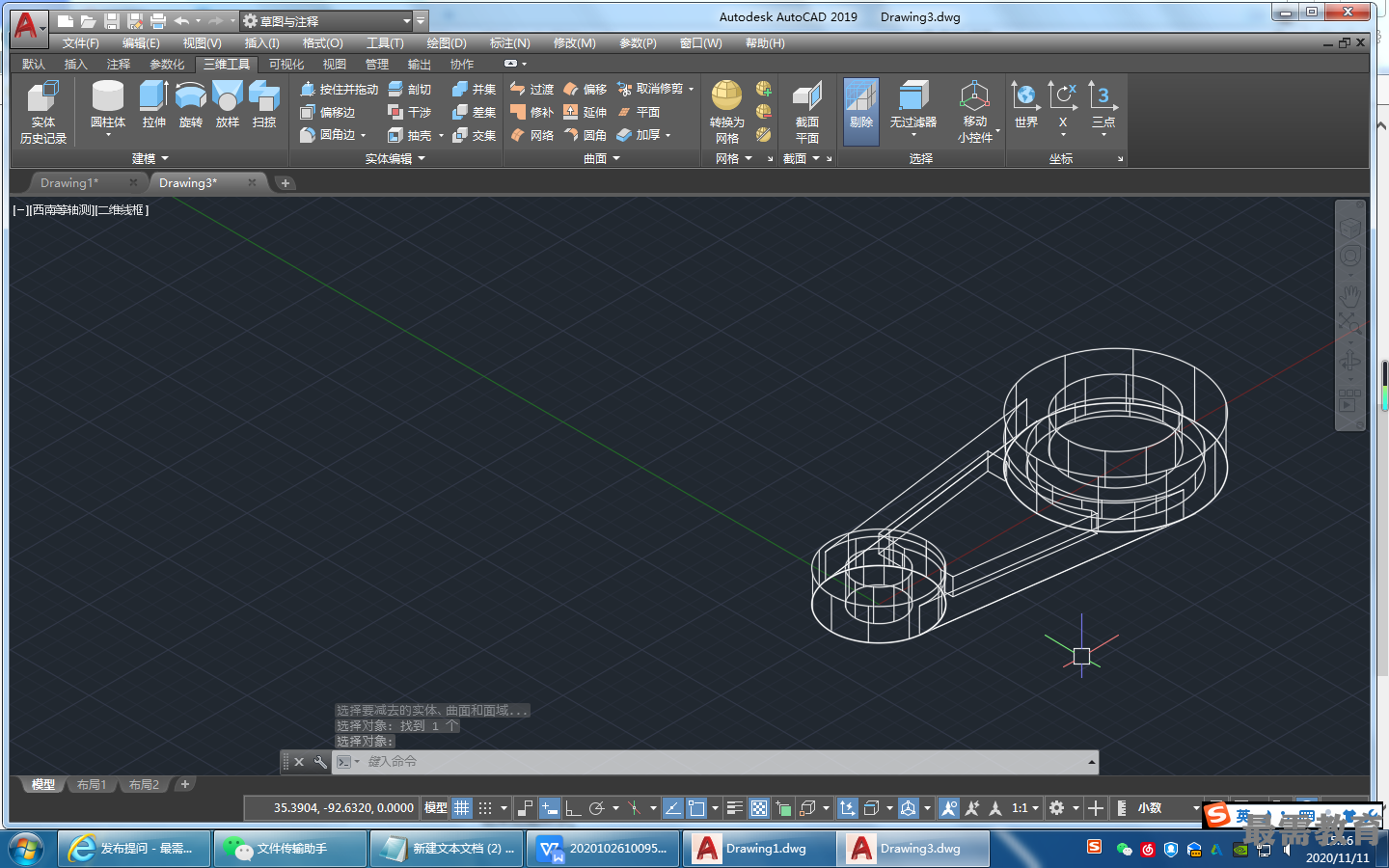

(13)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将拉伸生成的两个实体进行差集运算，绘制结果如图所示。

(14)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将所有实体进行并集运算。
(15)单击“默认”选项卡的“修改”面板中的“圆角边”按钮，对实体中间内凹处进行倒圆角操作，圆角半径为5。
(16)单击“默认”选项卡的“修改”面板中的“倒角边”按钮，对实体左右两部分顶面进行倒角操作，倒角距离为3,消隐处理后的图形如图所示。

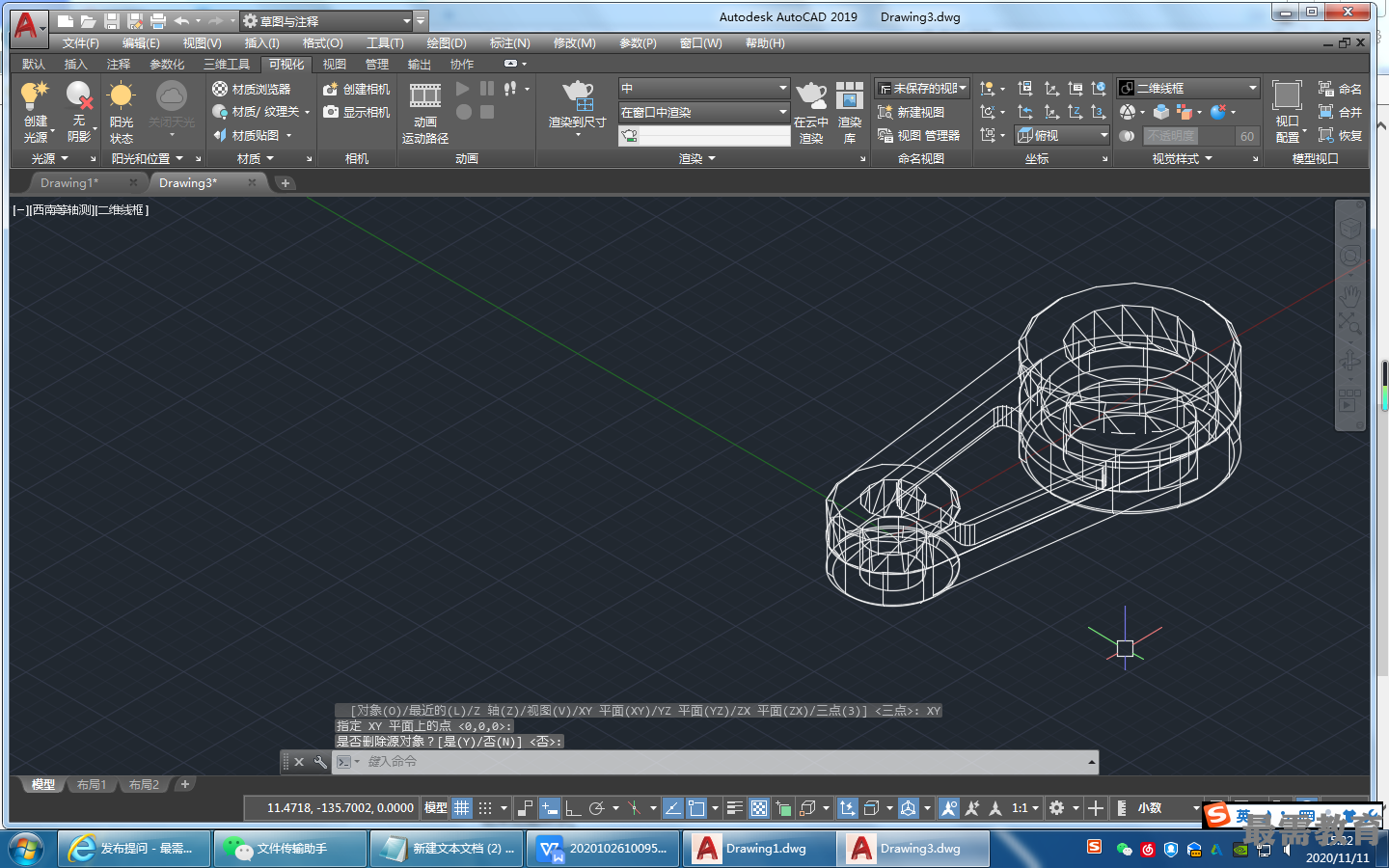

(17)选择菜单栏中的“修改”一“三维操作”一“三维镜像”命令，将绘制的实体以XY平面为镜像平面进行镜像，绘制结果如图所示。
