AutoCAD 2019如何操作圆角边

(1)单击菜单栏中“视图”—“三维视图”—“西南等轴测”命令，将当前视图设为西南等轴测视图。

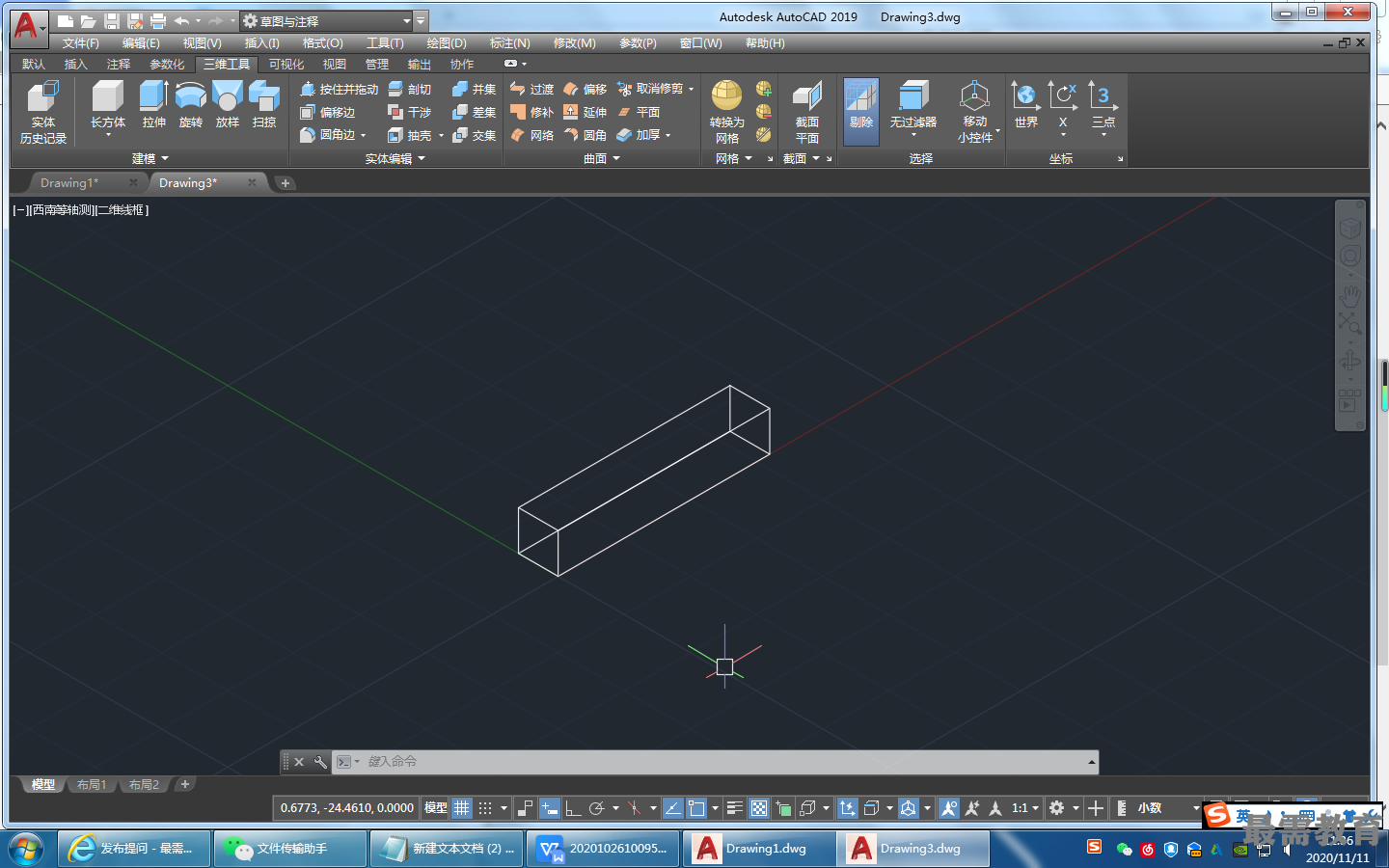

(2)单击“三维工具”选项卡的“建模”面板中的“长方体”按钮，以坐标原点为角点，绘制长度为32、宽度和高度为6的长方体，如图所示。

(3)单击“三维工具”选项卡的“实体编辑”面板中的“圆角边"按钮,对长方体的四条棱边进行倒圆角，圆角半径为3,命令行提示与操作如下。
命令：_FILLETEDGE 半径=1.0000
选择边或[链（C)/环（L)/半径 (R)]:3

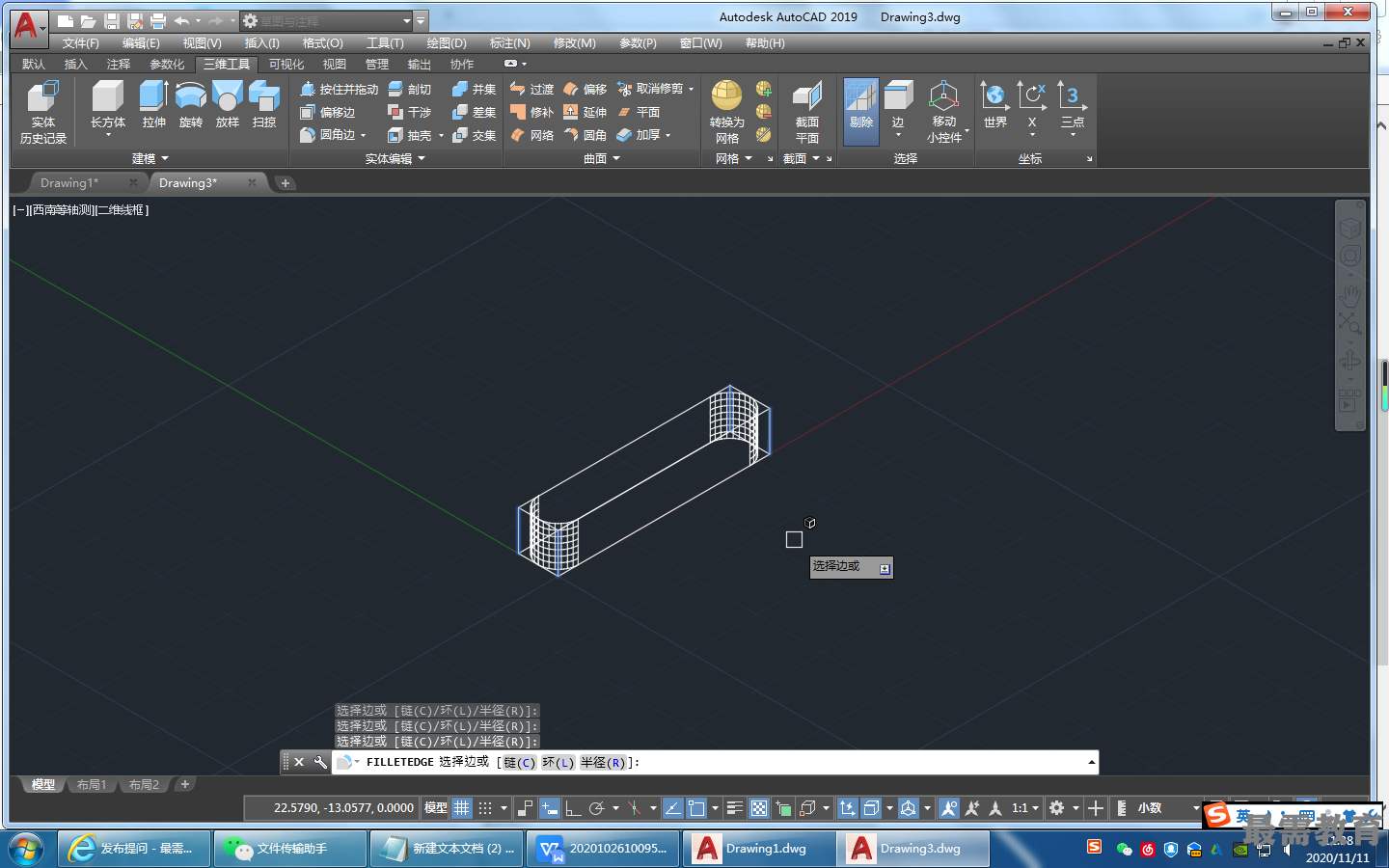

选择边或[链（C)/环（L)/半径（R)]:(选取如图所示的长方体的棱边)
选择边或[链（C)/环（L)/半径(R)]:
选择边或[链（C)/环（L)/半径(R)]:
选择边或[链（C)/环（L)/半径(R)]:
选择边或[链（C)/环（L)/半径(R)]:
己选定4个边用于圆角
按Enter键接受圆角或[半径（R)]:

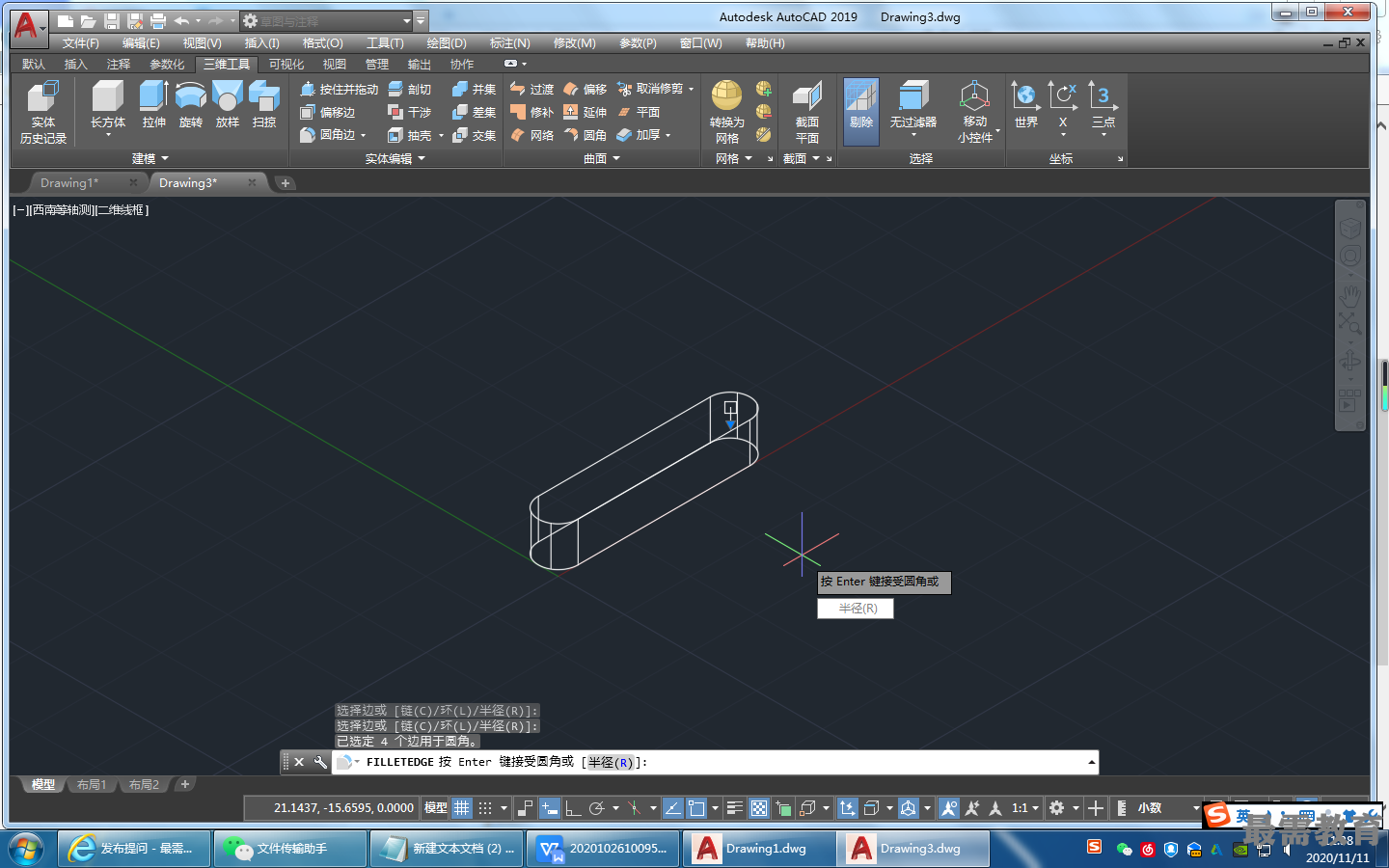

结果如图所示。

(4)单击“三维工具”选项卡的“实体编辑”面板中的“倒角边”按钮，对长方体的上表面边线进行倒角，倒角距离为1，命令行提示与操作如下。
命令：_CHAMFEREDGE
距离 1 = 2.0000,距离2 = 2.0000
选择一条边或[环(L)/距离（D)]：D
指定距离1或[表达式（E)] <2.0000>:1
指定距离2或[表达式（E)] <2.0000>:1
选择一条边或[环（L)/距离（D)]: L
选择环边或[边（E)/距离（D)]:(选取如图所示的边线）
输入选项[接受(A)/下一个（N)] <接受>:N
输入选项[接受(A)/下一个（N)] <接受>:
选择环边或[边(E)/距离（D)]:
按Enter键接受倒角或[距离（D)]：

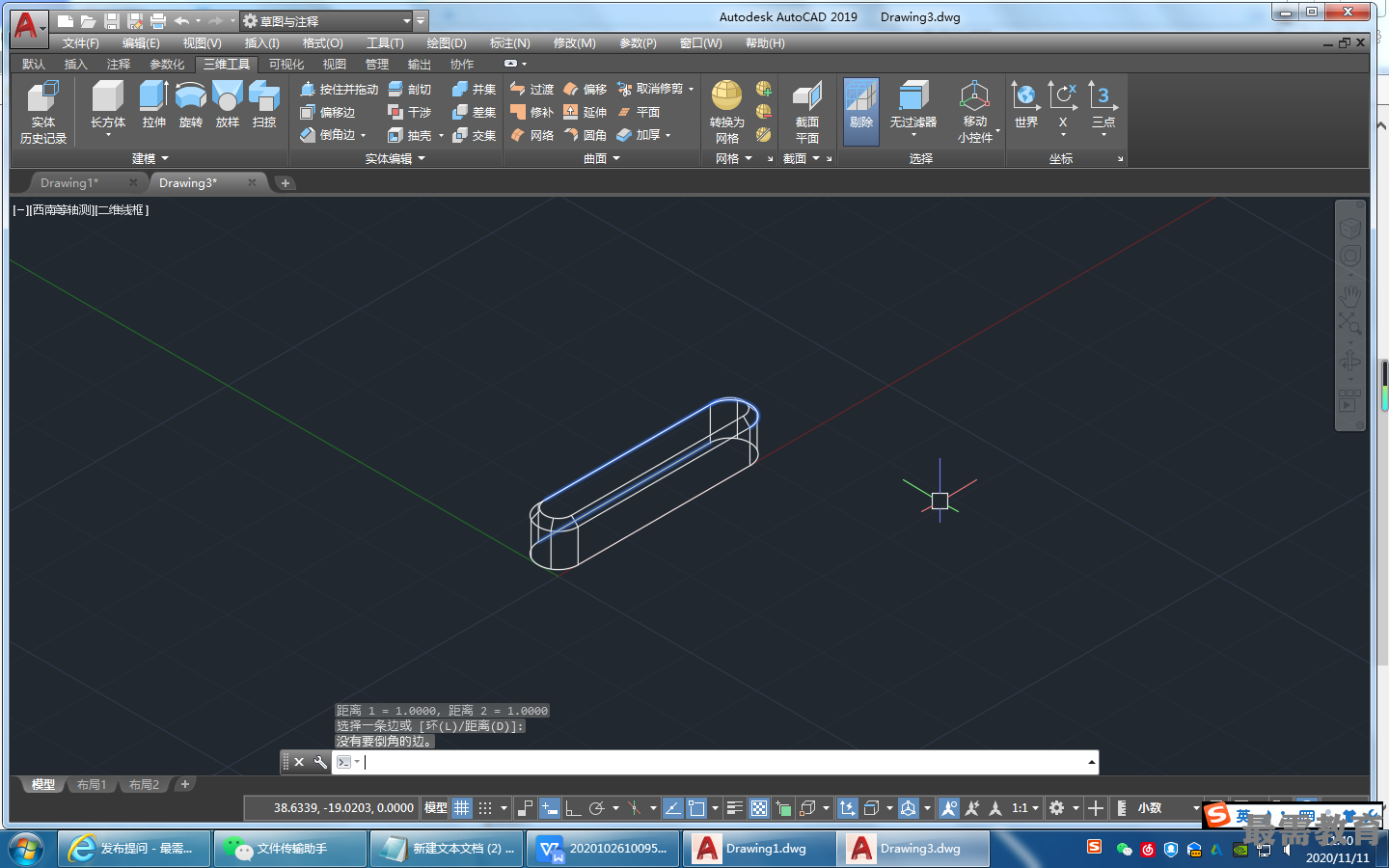

采用相同的方法，对下边线进行倒角处理，结果如图所示。
