如何使用CAD 2019操作剖切

(1)设置对象上每个曲面的轮廓线数目为10。

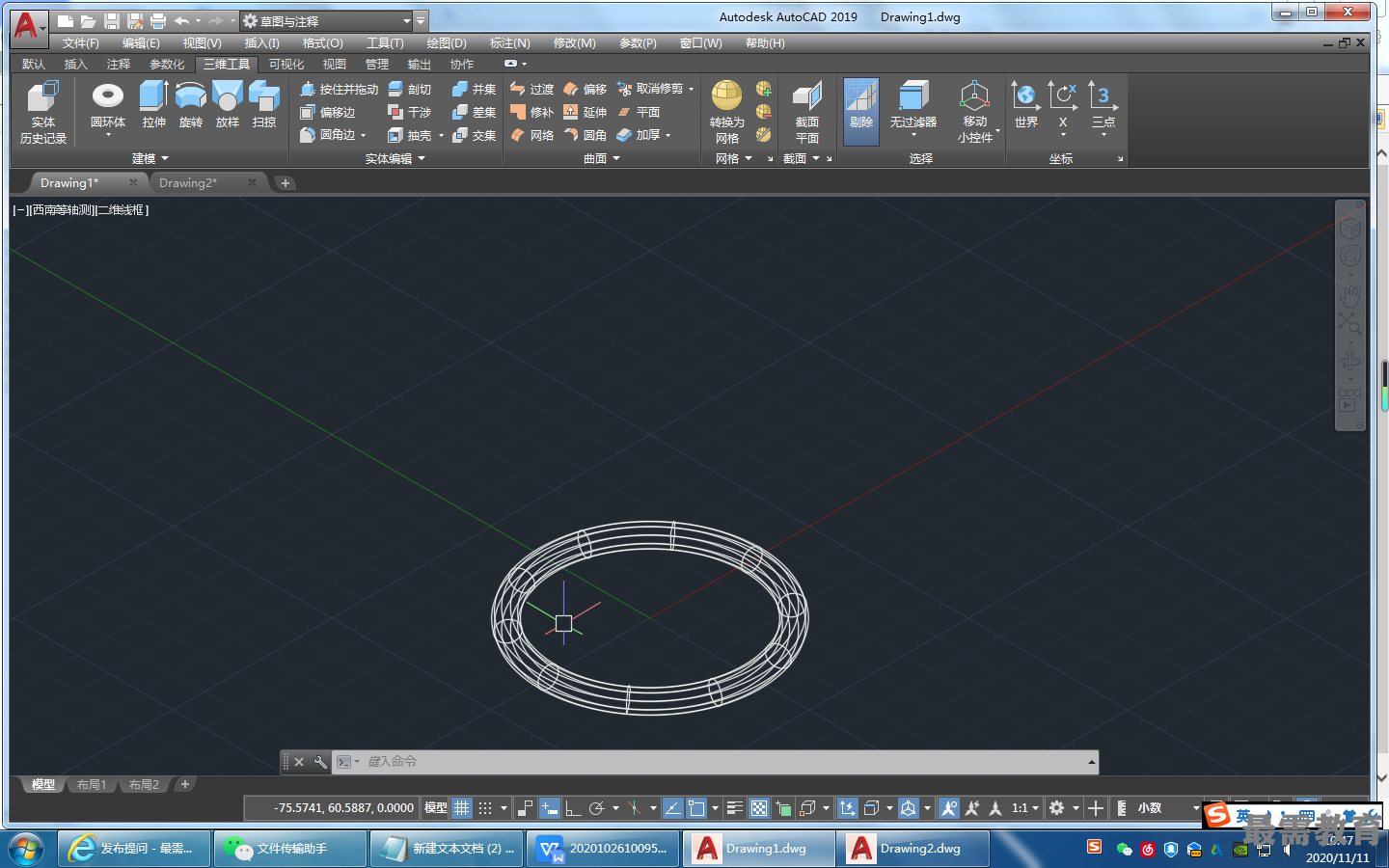

(2)将当前视图方向设置为西南等轴测视图。单击“三维工具”选项卡的“建模”面板 中的“圆环体”按钮，在坐标原点处绘制半径为160、圆管半径为16的圆环体，结果如图所示

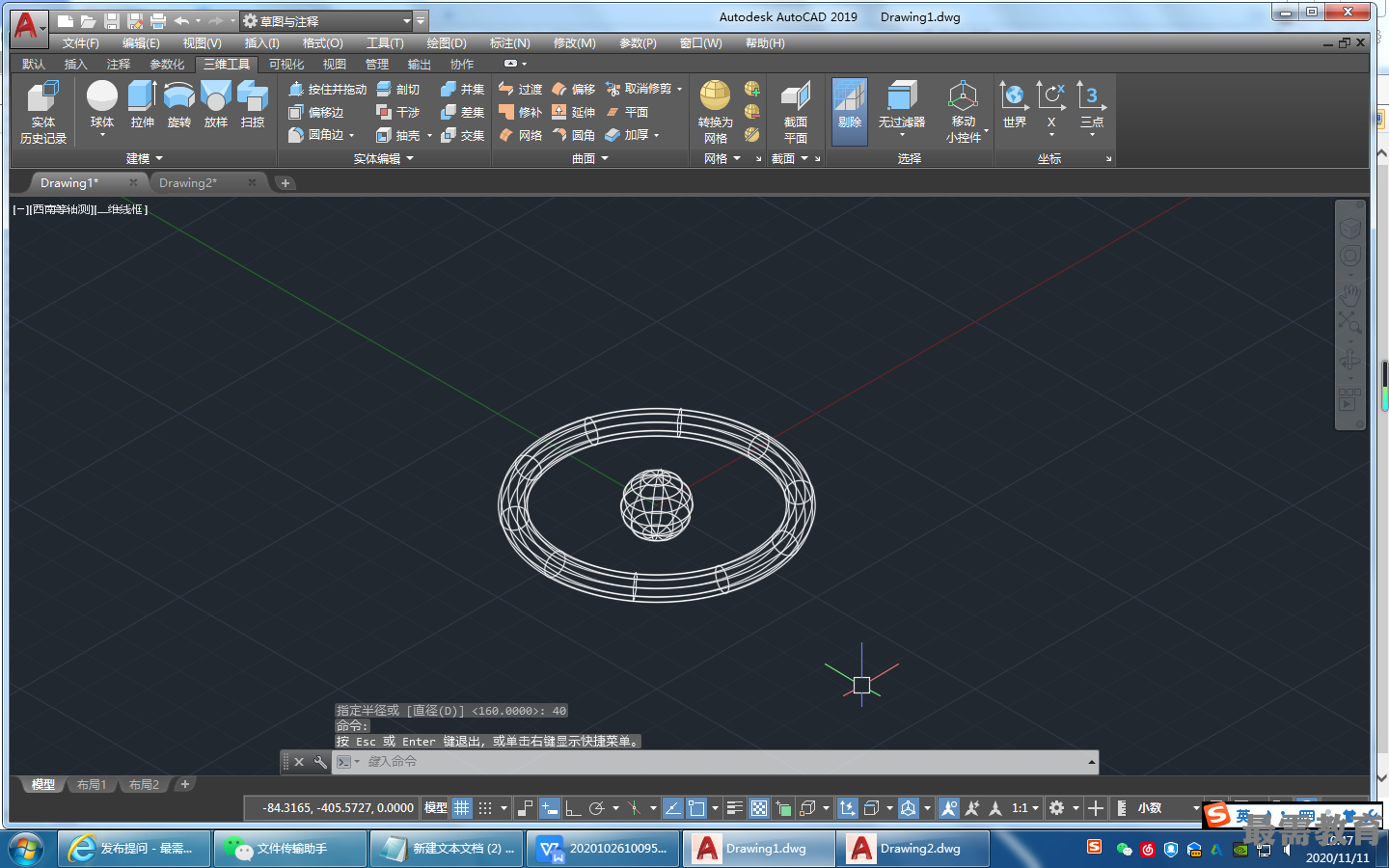

(3)单击“三维工具”选项卡的“建模”面板中的“球体”按钮，以坐标原点为中心点绘制半径为40的球体，结果如图所示。

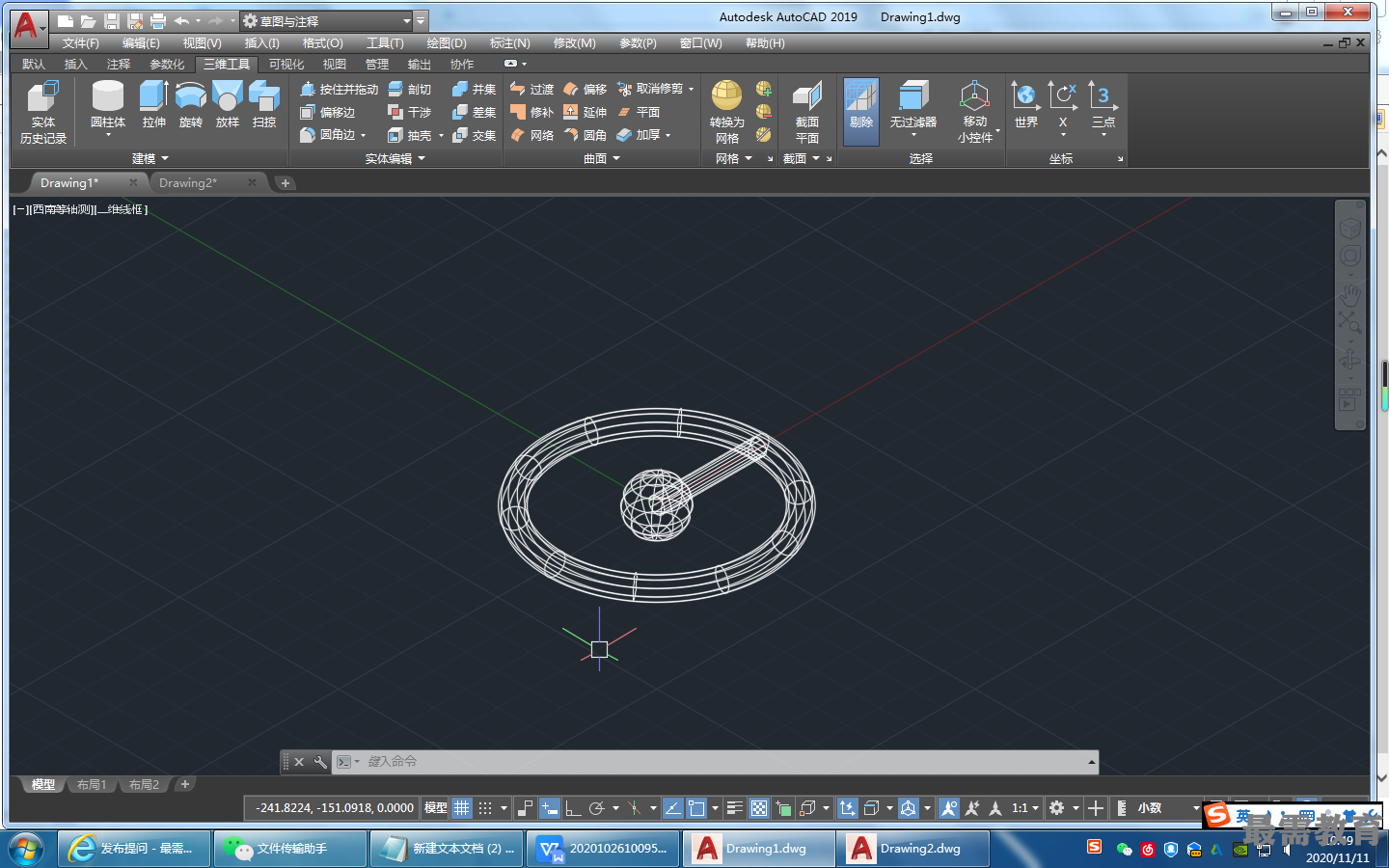

(4)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以坐标原点为中心点绘制半径为12、轴端点为（160,0,0)的圆柱体，结果如图所示

(5)选择菜单栏中的“修改”一“三维操作”—“三维阵列”命令，将上步创建圆柱体以{ (0,0,0)，（0,0,20) }为旋转轴进行环形阵列，阵列个数为4,填充角度为360。

(6)单击“三维工具”选项卡的“实体编辑”面板中的“剖切”按钮，剖切球体进行处理。命令行提示与操作如下。
命令：SLICE
选择要剖切的对象:(选择球体）
选择要剖切的对象：
指定切面的起点或[平面对象(O) /曲面(S)/Z轴(Z) /视图（V) /xy (XY) /yz (YZ) /zx (ZX) /三点 (3)] <三点>: 3
指定平面上的第一个点： 0,0,30
指定平面上的第二个点： 0,10, 30
指定平面上的第三个点：10,10,30
在所需的侧面上指定卓或[保留两个侧面(B) ] <保留两个侧面>:(选择圆球的下侧)

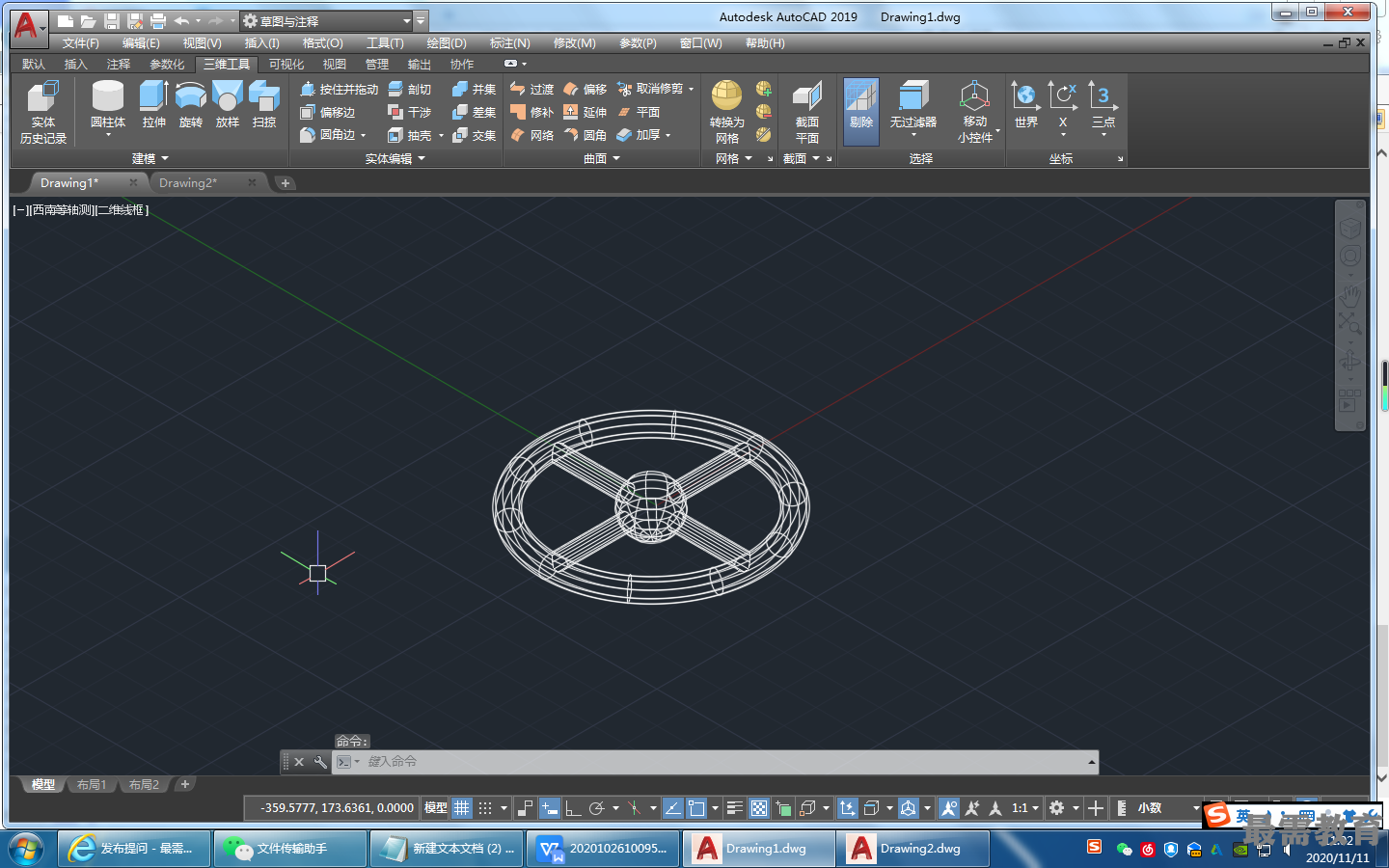

(7)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将圆环、圆柱体和球体进行并集处理，结果如图所示。
