如何操作三维旋转CAD 2019

(1)在命令行中输入Isolines，设置线框密度为10。

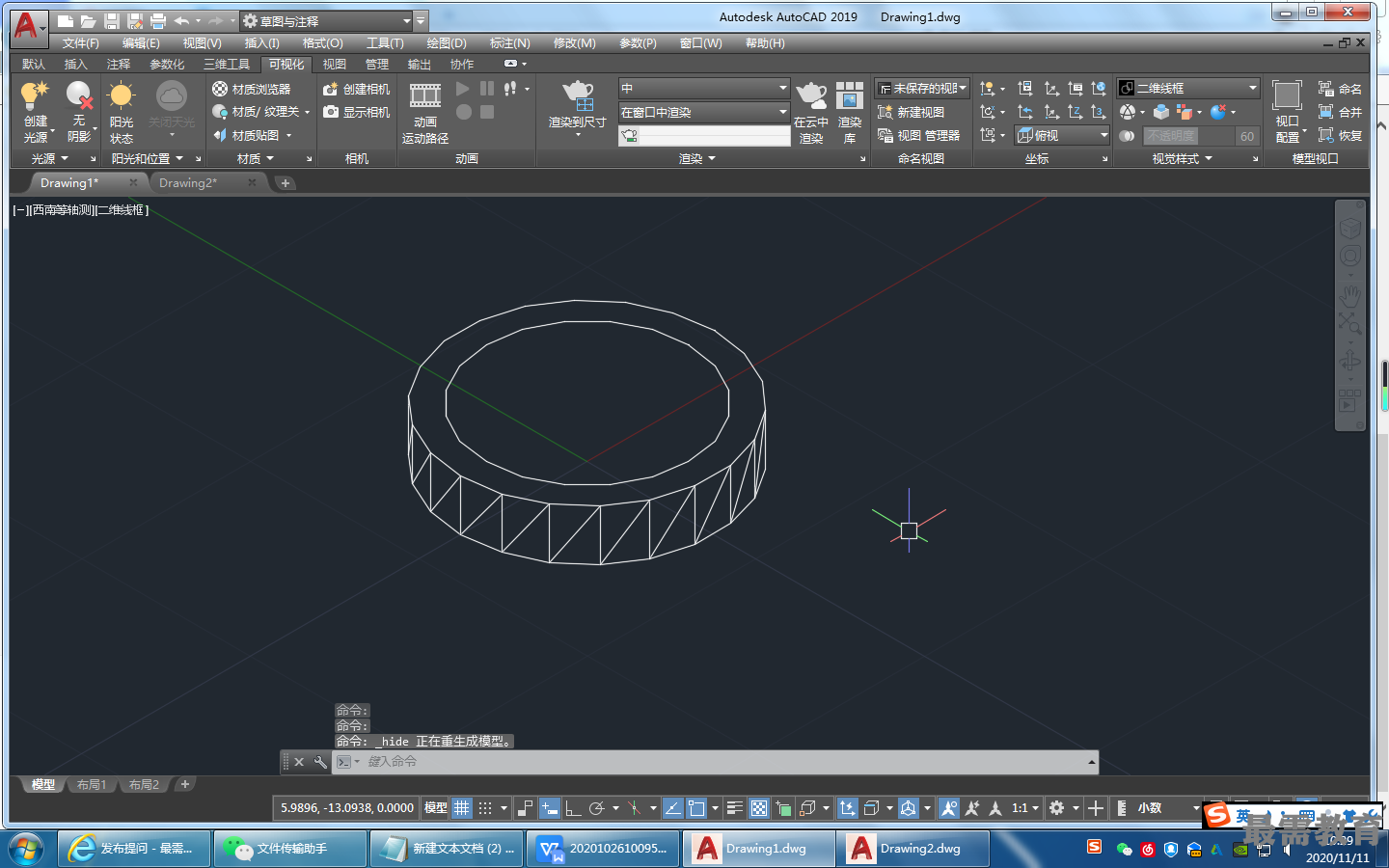

(2)将当前视图方向设置为西南等轴测方向。单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以（0,0,0)为底面中心点，创建半径分别为6和7.5、高度为3的两个同轴圆柱体，消隐后的结果如图所示。

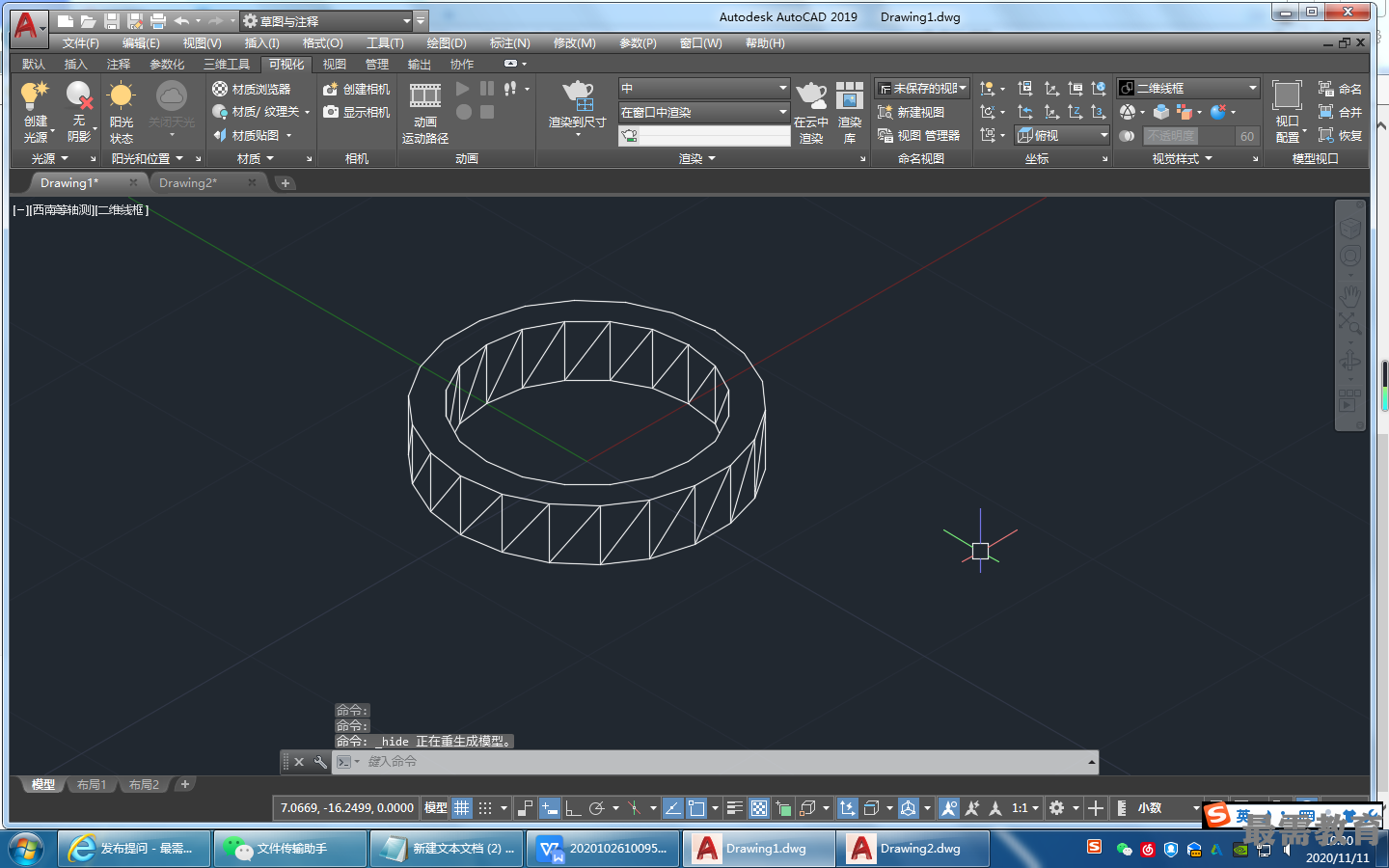

(3)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮,将创建的两个圆柱体进行差集处理，结果如图所示。

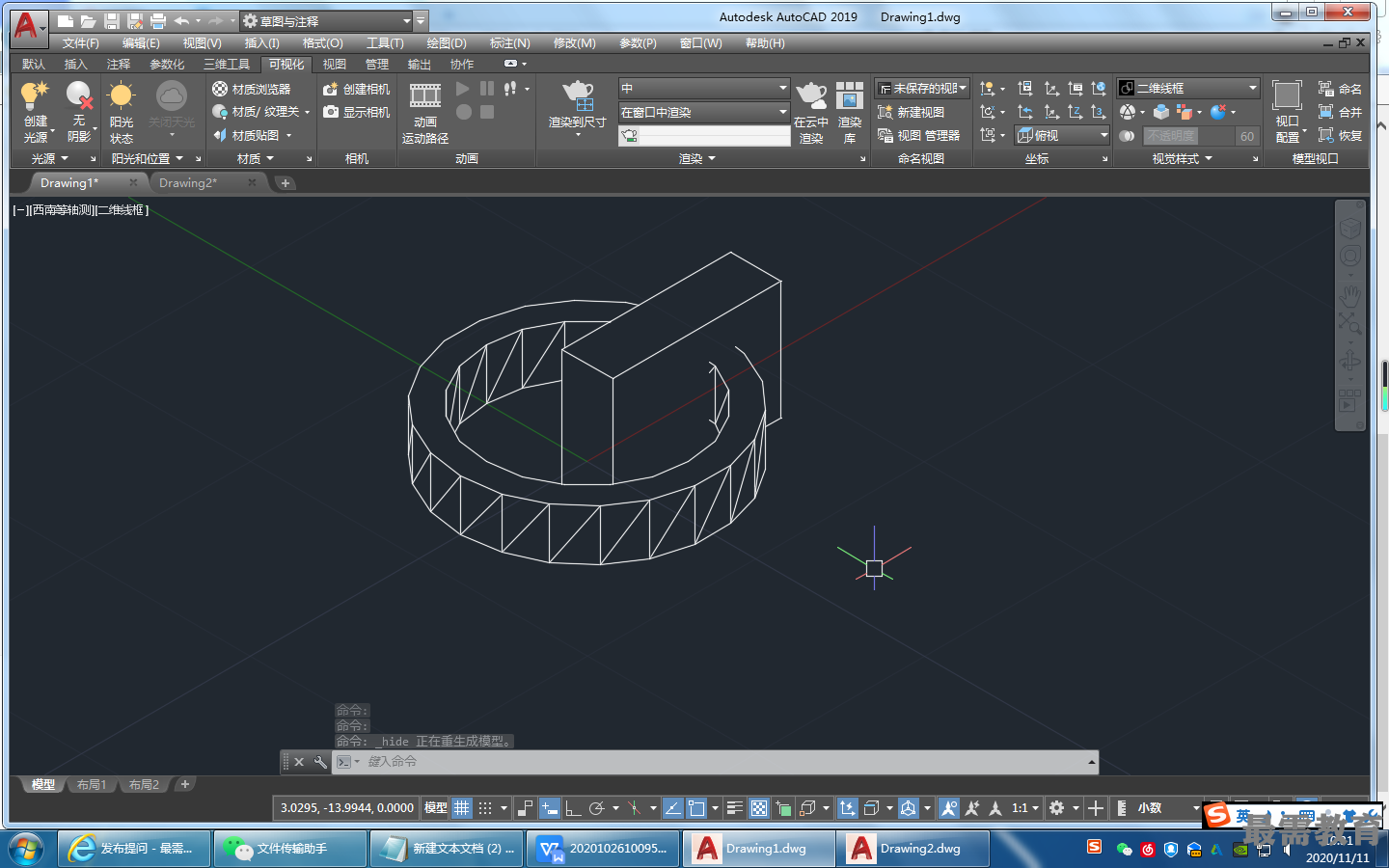

(4)单击“三维工具”选项卡的“建模”面板中的“长方体”按钮以（0，-1.5,-2) 和（@10,3,7)为角点创建长方体，结果如图所示，

(5)选择菜单栏中的“修改”一“三维操作”一 “三维旋转”命令，旋转长方体，命令行中的提示与操作如下。
命令：_3drotate
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
选择对象：（选择上一步创建的长方体）
选择对象：
指定基点：（拾取坐标原点）
拾取旋转轴：选取X轴
指定角的起点或输入角度：15

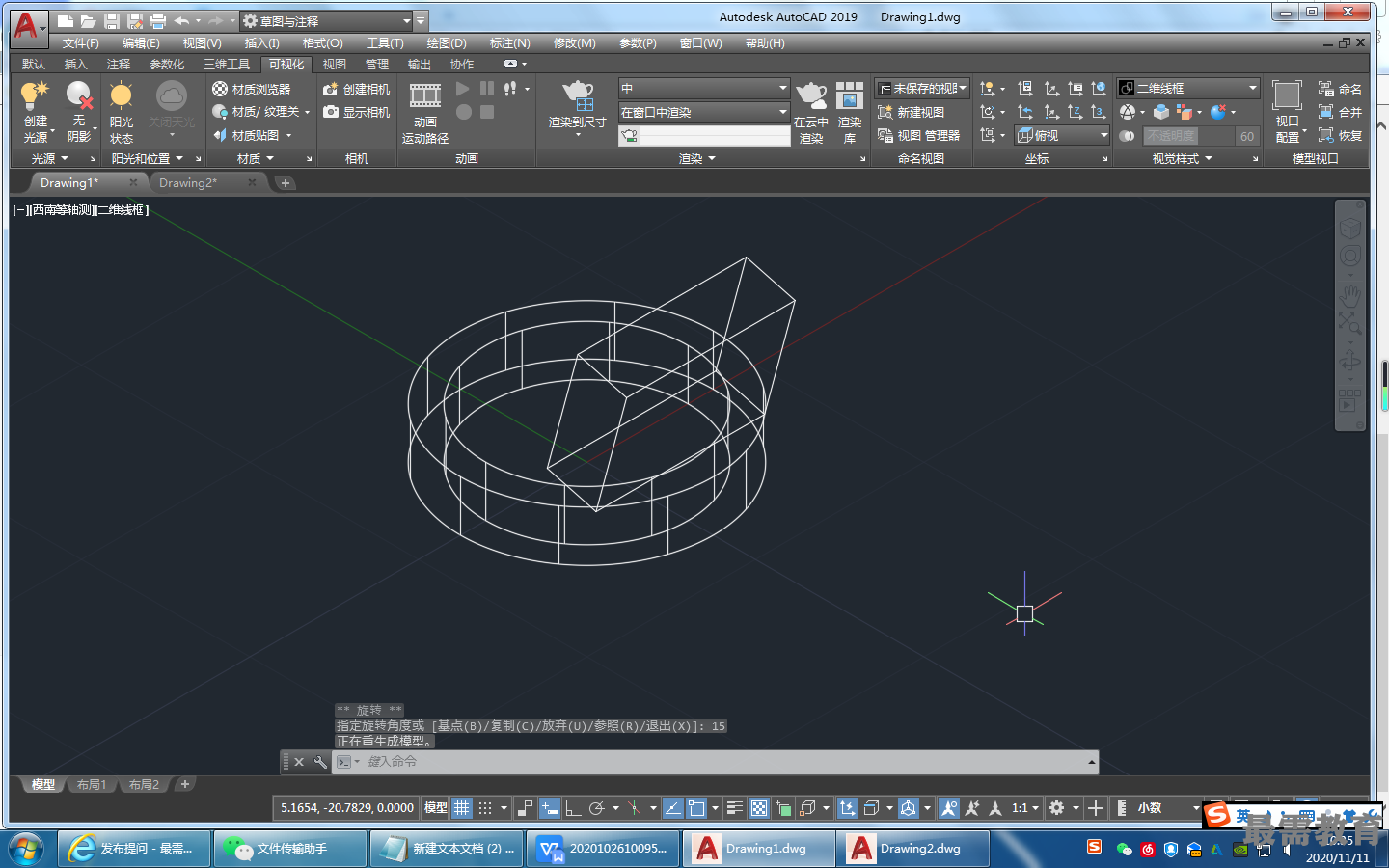

结果如图所示。

(6)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将创建的图形与创建的长方体进行差集处理，结果如图所示。
