三维镜像的操作方法CAD 2019

(1)设置线框密度。在命令行中输入Isolines,设置线框密度为10。
(2)将视图切换到西南等轴测图。单击“三维工具”选项卡的“建模”面板中的“长方体”按钮，以坐标原点为角点，创建长15、宽45、高80的长方体。
(3)创建面域。
①将视图切换到左视图。单击“默认”选项卡的“绘图”面板中的“矩形”按钮， 捕捉长方体左下角点为第一个角点，以（@15,80)为第二个角点，绘制矩形。
②单击“默认”选项卡的“绘图”面板中的“直线”按钮,从（-10,30)到（@0,20) 绘制直线。
③单击“默认”选项卡的“修改”面板中的“偏移”按钮，将直线向左偏移10。
④单击“默认”选项卡的“修改”面板中的“圆角”按钮，对偏移的两条平行线进行倒圆角操作，圆角半径为5。

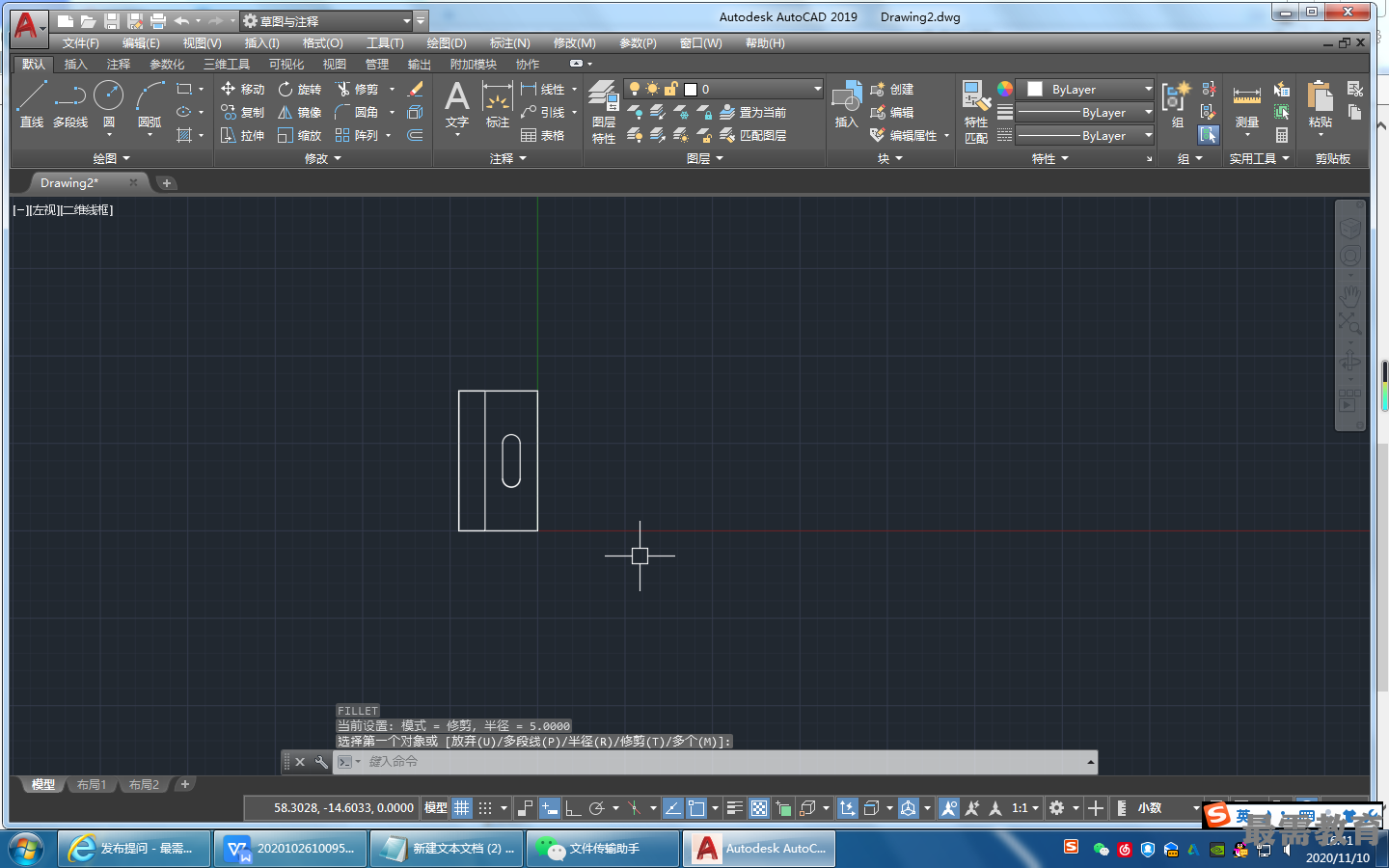

⑤单击“默认”选项卡的“绘图”面板中的“面域”按钮，将直线与圆角组成的二维图形创建为面域。结果如图所示。

(4)将视图切换到西南等轴测图。单击“三维工具”选项卡的“建模”面板中的“拉伸”按钮画，分别将矩形拉伸-4,将面域拉伸-15。

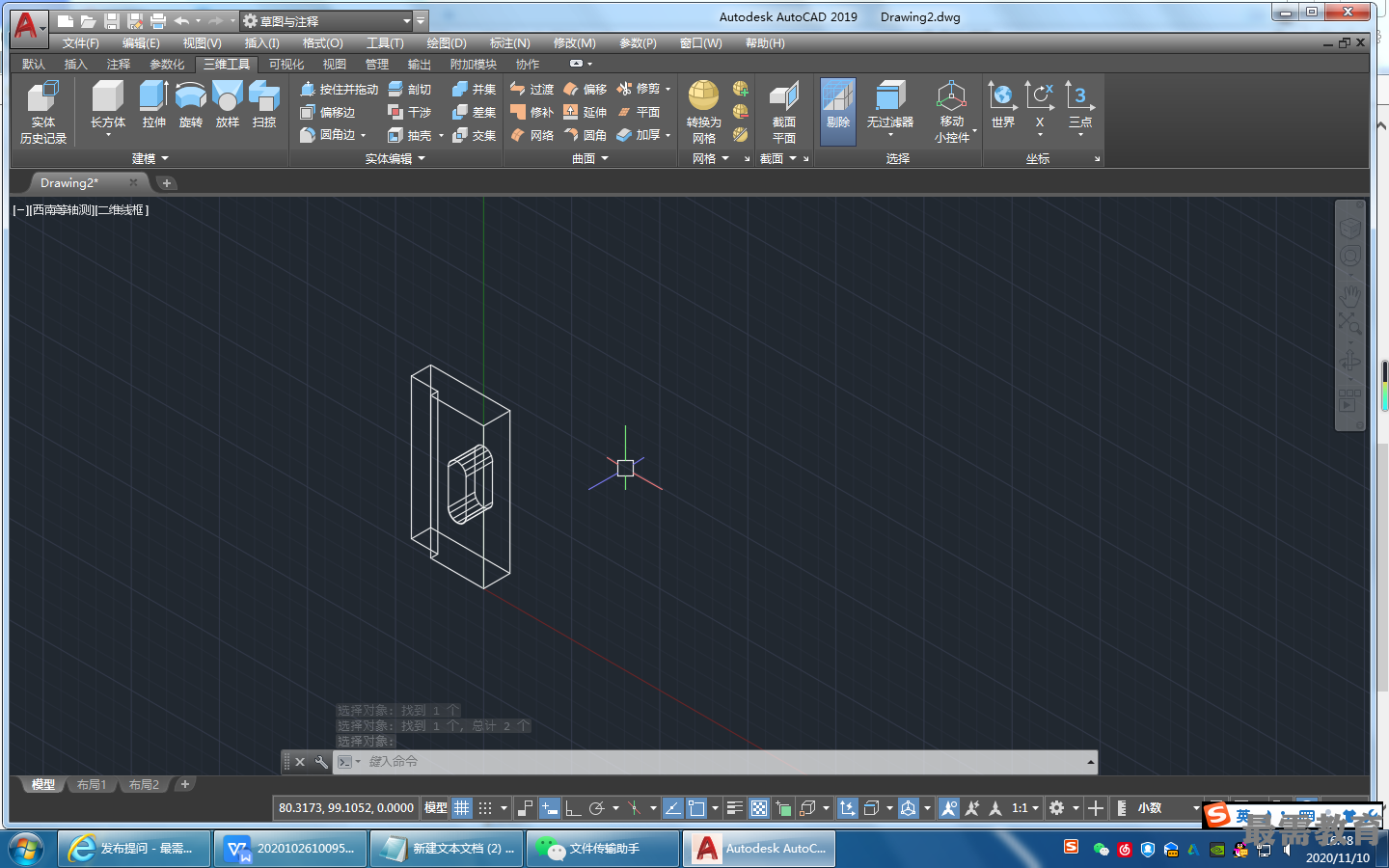

(5)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将长方体与拉伸实体进行差集运算，将视图切换到西南等轴测视图，结果如图所示。

(6)在命令行输入UCS,将坐标系绕系统Y轴旋转90°并将坐标原点移动到（74, 135,-45 )。
(7)绘制二维图形并创建为面域。
①将视图切换到前视图。单击“默认”选项卡的“绘图”面板中的“圆”按钮，以 (0,0)为圆心，绘制直径为38的圆。
②单击“默认”选项卡的“绘图”面板中的“多段线”按钮，如图所示，从φ38圆的左象限点1— (@0,-55)—长方体角点2,绘制多段线。
③单击“默认”选项卡的“修改”面板中的“圆角”按钮，对多段线进行倒圆角操 作。圆角半径为30。

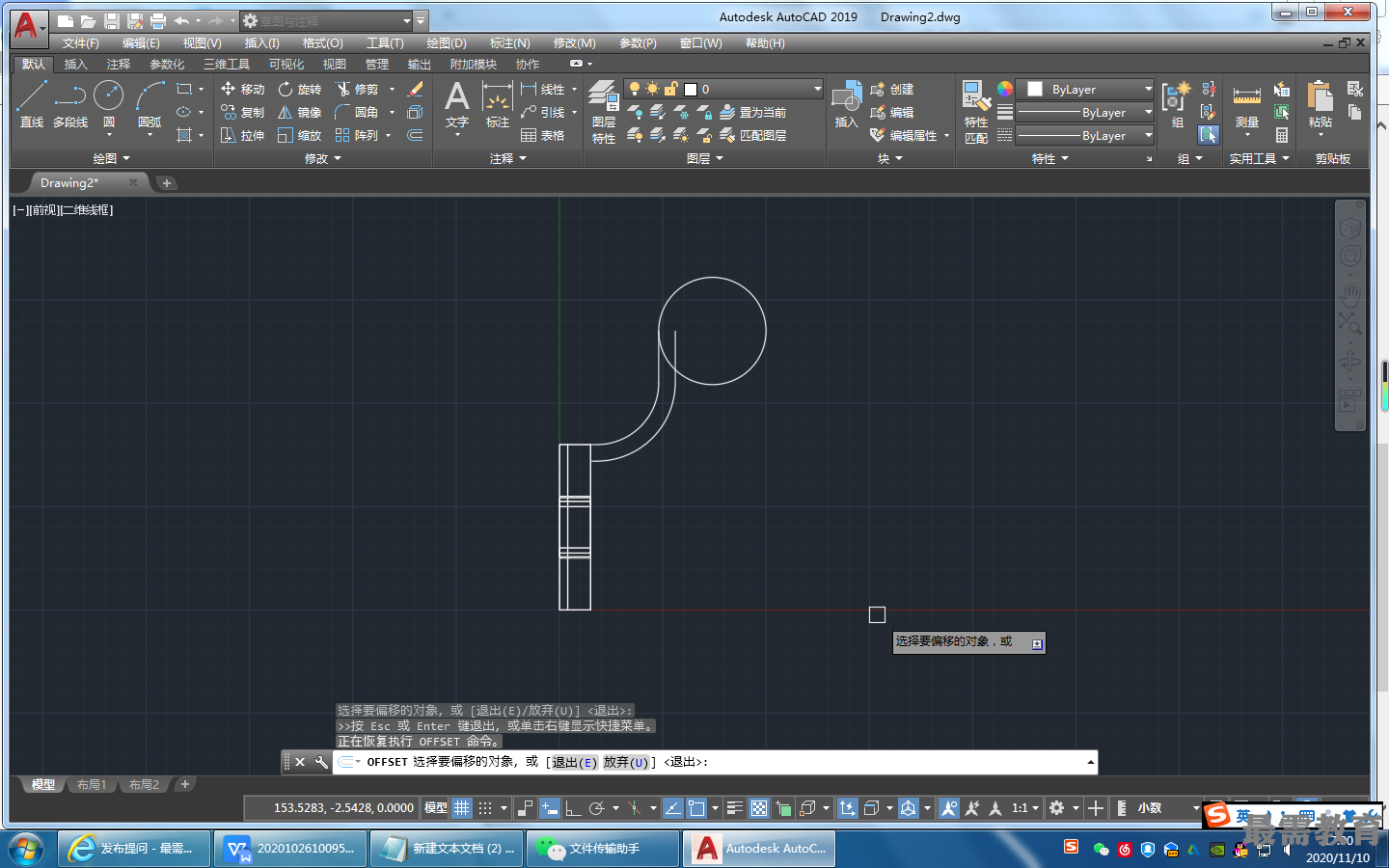

④单击“默认”选项卡的“修改”面板中的“偏移”按钮，将多段线向下偏移8, 如图所示。

⑤单击“默认”选项卡的“绘图”面板中的“多段线”按钮如图所示，从点3 (端点）一点4 (象限点)，绘制直线；从点4—点5,绘制半径为100,夹角为-90°的圆弧；从点5—点6 (端点)，绘制直线。

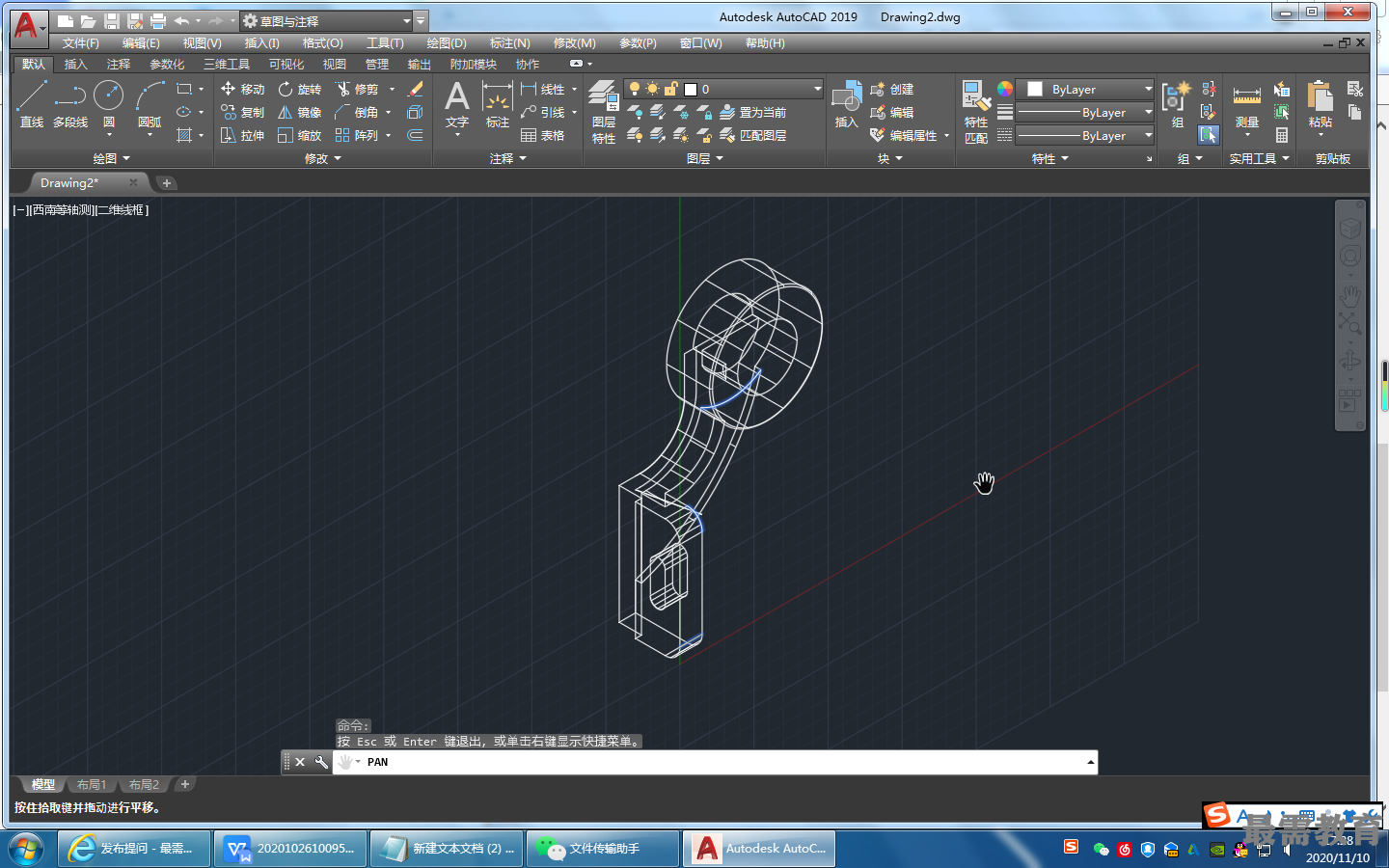

⑥单击“默认”选项卡的“绘图”面板中的“直线”按钮，从点6-点2,从点1—点3,绘制直线，如图所示。单击“默认”选项卡的“修改”面板中的“复制”按钮,在原位置复制多段线36。
⑦单击“默认”选项卡的“修改”面板中的“删除”按钮 ,删除φ38圆。在命令行中输入region命令，将绘制的二维图形创建为面域1及面域2。

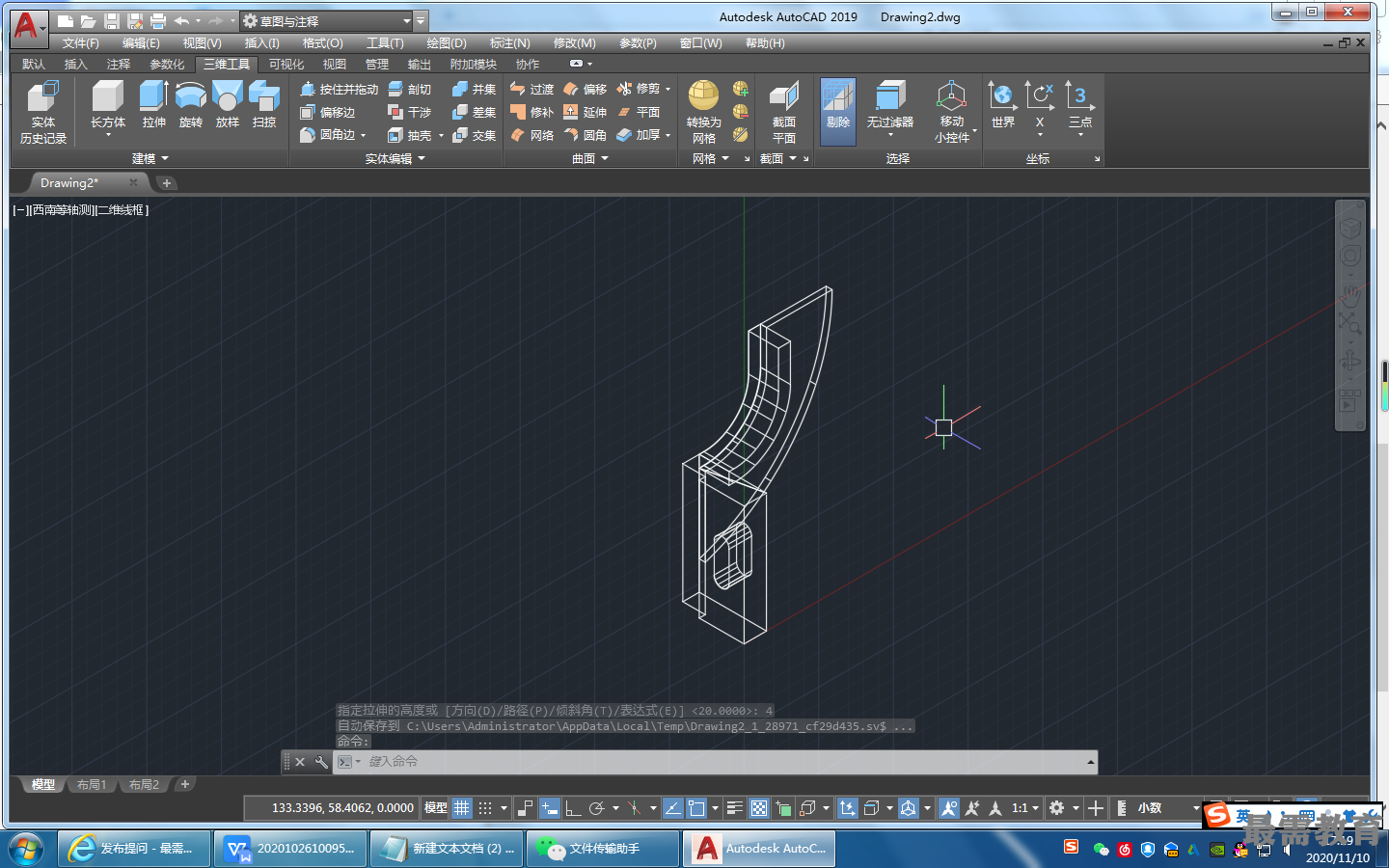

(8)将视图切换到西南等轴测图。单击“三维工具”选项卡的“建模”面板中的“拉伸”按钮，将面域1拉伸20，面域2拉伸4,结果如图所示。

(9)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以（0,0,0)为圆心，分别创建直径为38、20,高为30的圆柱。

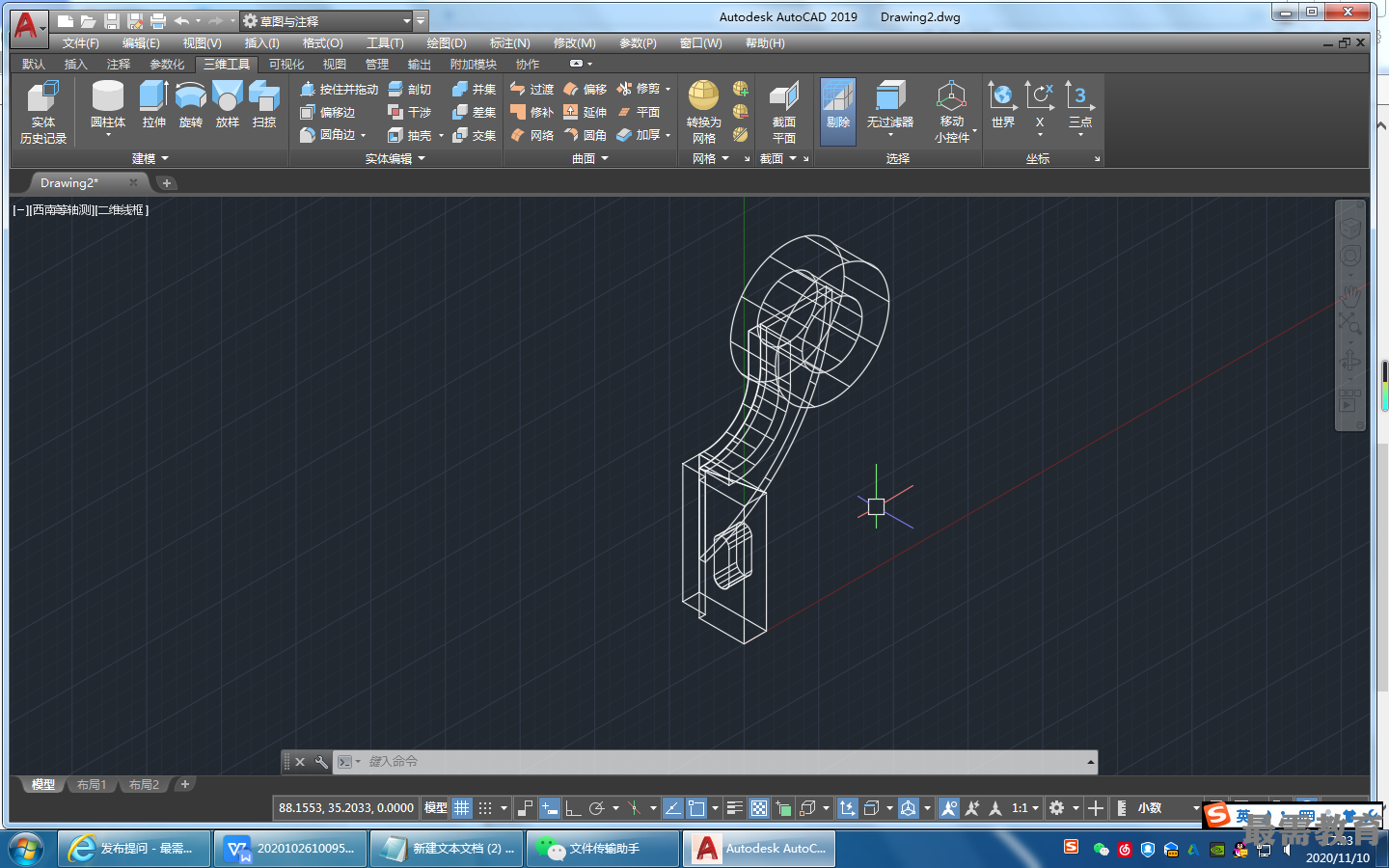

(10)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将φ38圆柱 与φ20圆柱进行差集运算。结果如图所示。单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将实体与φ38圆柱进行并集运算。

(11)单击“默认”选项卡的“修改”面板中的“圆角”按钮，对长方体前端面进行倒圆角操作，圆角半径为10,单击“默认”选项卡的“修改”面板中的“倒角”按钮，对φ20圆柱前端面进行倒角操作，倒角距离为1，消隐后如图所示。

(12)选择菜单栏中的“修改”一“三维操作”一‘‘三维镜像”命令，将实体以当前 XY面为镜像面，进行镜像操作。命令行提示与操作如下。
命令：_mirror3d
选择对豪：选取当前实体
选择对象：
指定镜像平面（三点) 的第一个点或[对象(O)/最近的（L)/Z轴视图(V) /XY平面(XY)/YZ平面（YZ>/ZX平面(ZX)/三点(3)]〈三点>:XY
指定XY平面上的点 <0,0,0〉：
是否删除源对象？[是(Y)/否(N)] <否>:

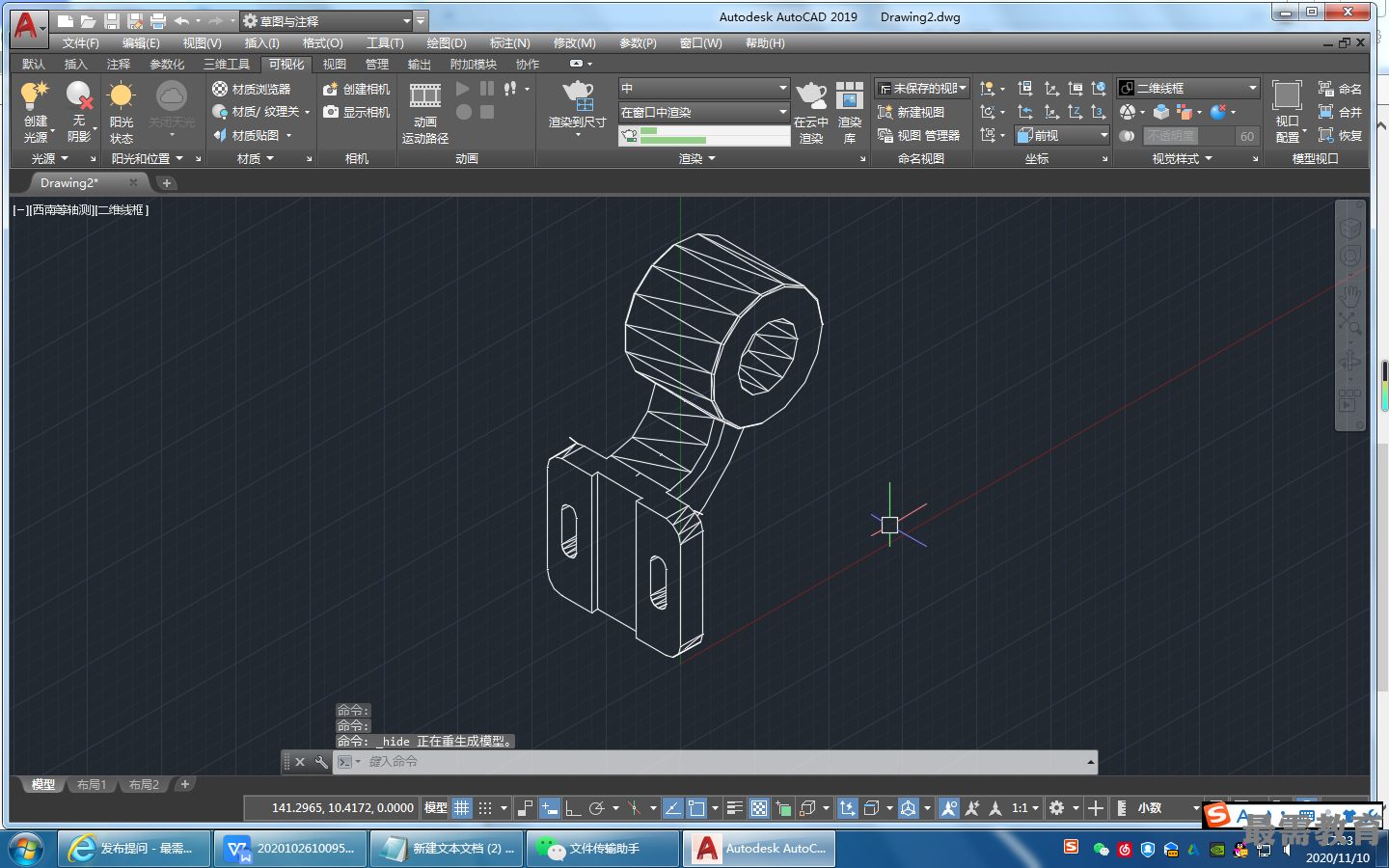

(13)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将所有物体进行并集处理。消隐处理后的图形如图所示。

(14)将坐标原点移动到（0，15,0)，并将其绕X轴旋转-90°。
(15)单击“三维工具”选项卡的“建模”面板中的“圆柱体”按钮，以（0,0,0)为圆心，分别创建直径为16、高为10及直径为8、高为20的圆柱。
(16)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将实体及φ16圆柱与φ8圆柱进行差集运算。
(17)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮,将所有物体进行并集处理，消隐后结果如图所示。
