放样的选项说明CAD2019

(1)导向(G):指定控制放样实体或曲面形状的导向曲线。导向曲线是直线或曲线，可通过将其他线框信息添加至对象来进一步定义实体或曲面的形状，如图所示。选择该选项，命令行提示与操作如下。
选择导向轮廓或[合并多条边（J)]:选择放导向曲线，然后按Enter键
(2)路径(P):指定放样实体或曲面的单一路径，如图所示。选择该选项，命令行提示与操作如下„
选择路径：指定放样实体或曲面的单一路径
(3)仅横截面(C):根据选取的横截面形状创建放样实体。

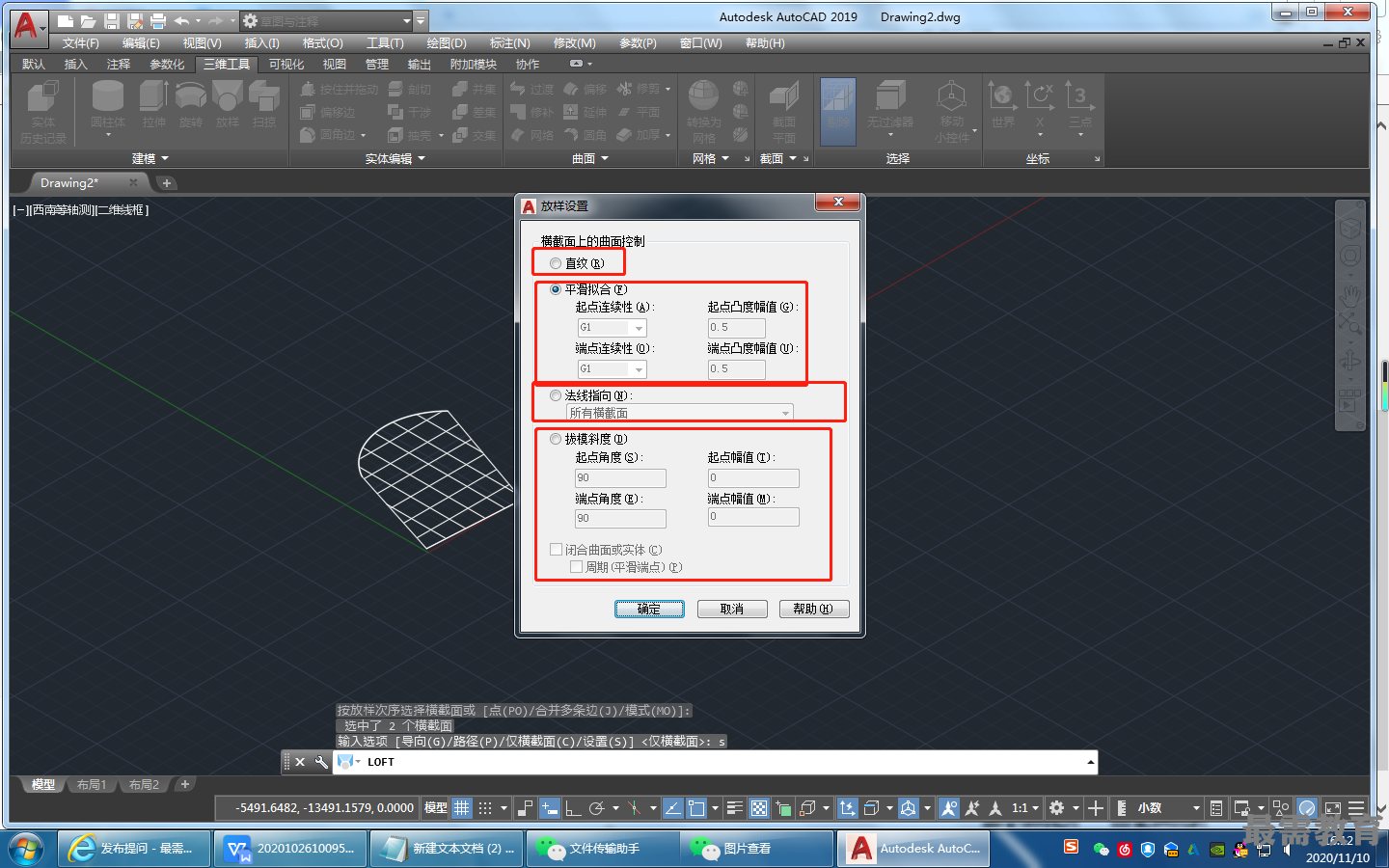

(4)设置(S):选择该选项，系统打开“放样设置”对话框,其中有4个单选按钮，“直纹”单选按钮的放样，“平滑拟合”单选按钮的放样，选中“法线指向”单选按钮，“拔模斜度”单选按钮。
