AutoCAD 2019如何操作扫掠

(1 )在命令行中输入IS0LINES命令，默认值是4，更改设定值为10
(2)将视图切换到西南等轴测。单击“默认”选项卡的“绘图”面板中的“螺旋线”按钮，绘制螺旋线，命令行提示与操作如下
命令：_Helix
圈数= 3.0000 扭曲=CCW
指定底面的中心点： 0,0,0
指定底面半径或[直径（D)] <0.0000>:20
指定顶面半径或[直径（D)] <0.0000>:20
指定螺旋高度或[轴端点（A)/圈数（T)/圈高(H)/扭曲（W) ] <10.0000>: 50
(3)在命令行中输入UCS命令，将坐标系绕X轴旋转90。命令行提示与操作如下
命令：UCS
当前UCS名称：*世界*
指定UCS的原点或[面（F) /命名(NA) /对象(OB) /上一个（P) /视图（V) /世界(W) /X/Y/Z轴（ZA)]<世界>:X
指定绕X轴的旋转角度 <90>:

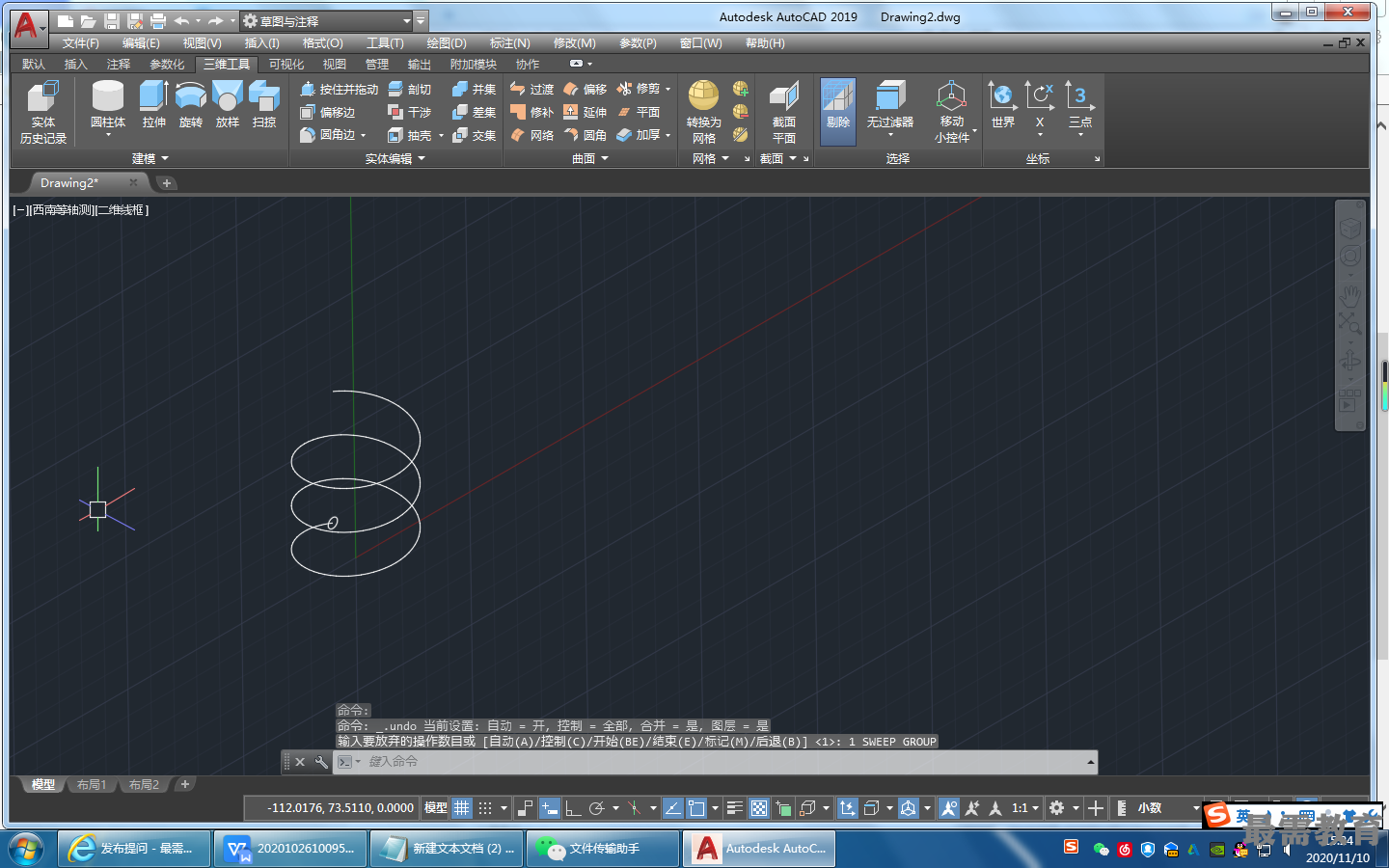

(4)单击“默认”选项卡的“绘图”面板中的“圆”按钮,以（20,0)为圆心，绘制半径为2的圆，结果如图所示。

(5)单击“三维工具”选项卡的“建模”面板中的“扫掠”按钮卷，创建弹簧，命令 行提示与操作如下。
命令：_sweep
当前线框密度：IS0LINES=4,闭合轮廓创建模式=实体
选择要扫掠的对象或[模式<M0)]：选取圆
选择要扫掠的对象或[模式(M0)]:
选择扫掠路径或[对齐(A)/基点（B)/比例（S)/扭曲（T)] :选取螺旋线

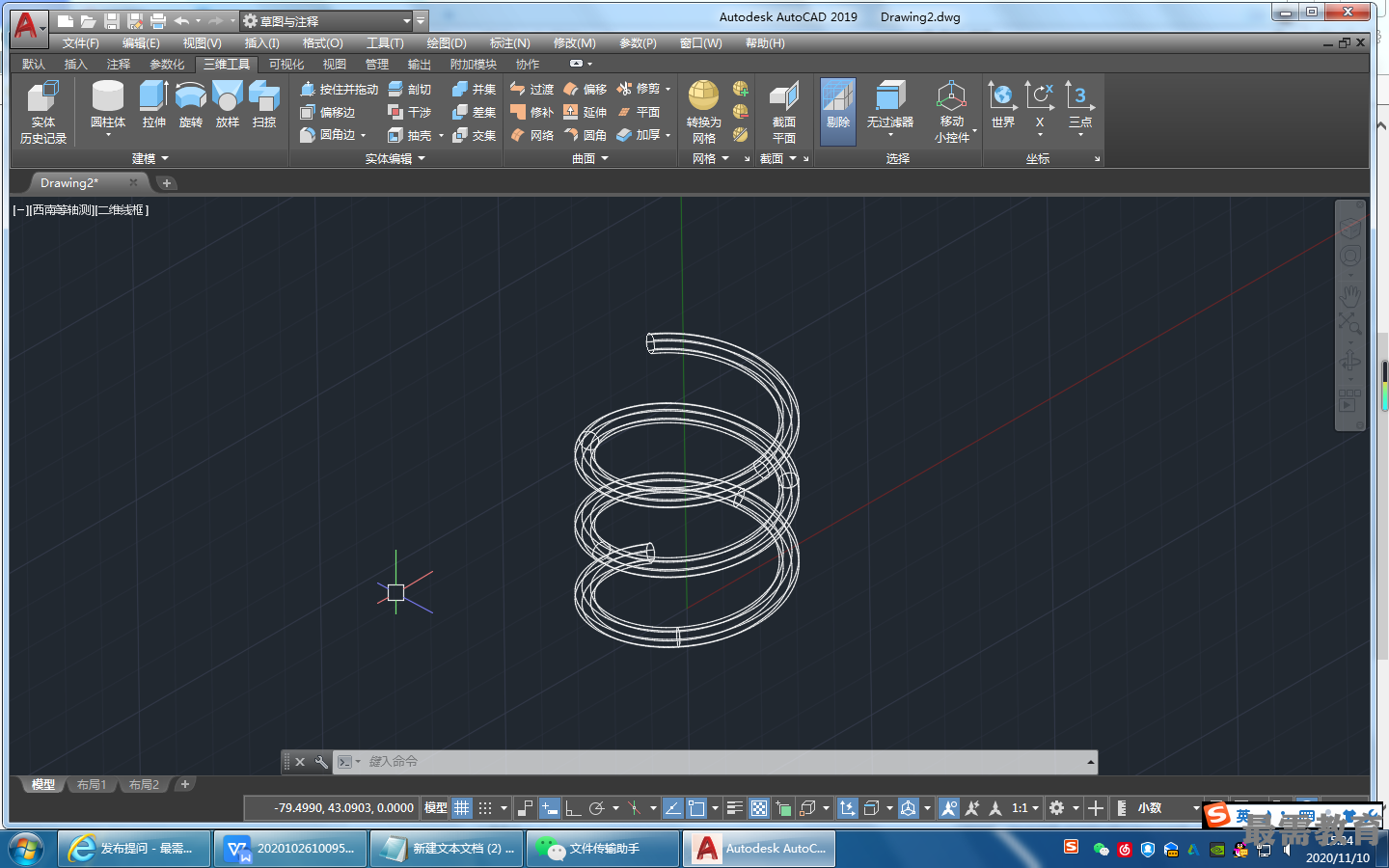

消隐后的结果如图所示。
