长方体的操作方法CAD2019教程

(1)将视图切换到东南等轴测。单击“三维工具”选项卡的“建模”面板中的“长方体”按钮，采用两个角点模式绘制长方体，第一个角点为（0,0,0)，第二个角点为 (80，100,60)，命令行提示与操作如下。
命令:_box
指定第一个角点或[中心点(C)] : 0,0,0
指定其他角点或[立方体（C)/长度(L)] : 80,100,60

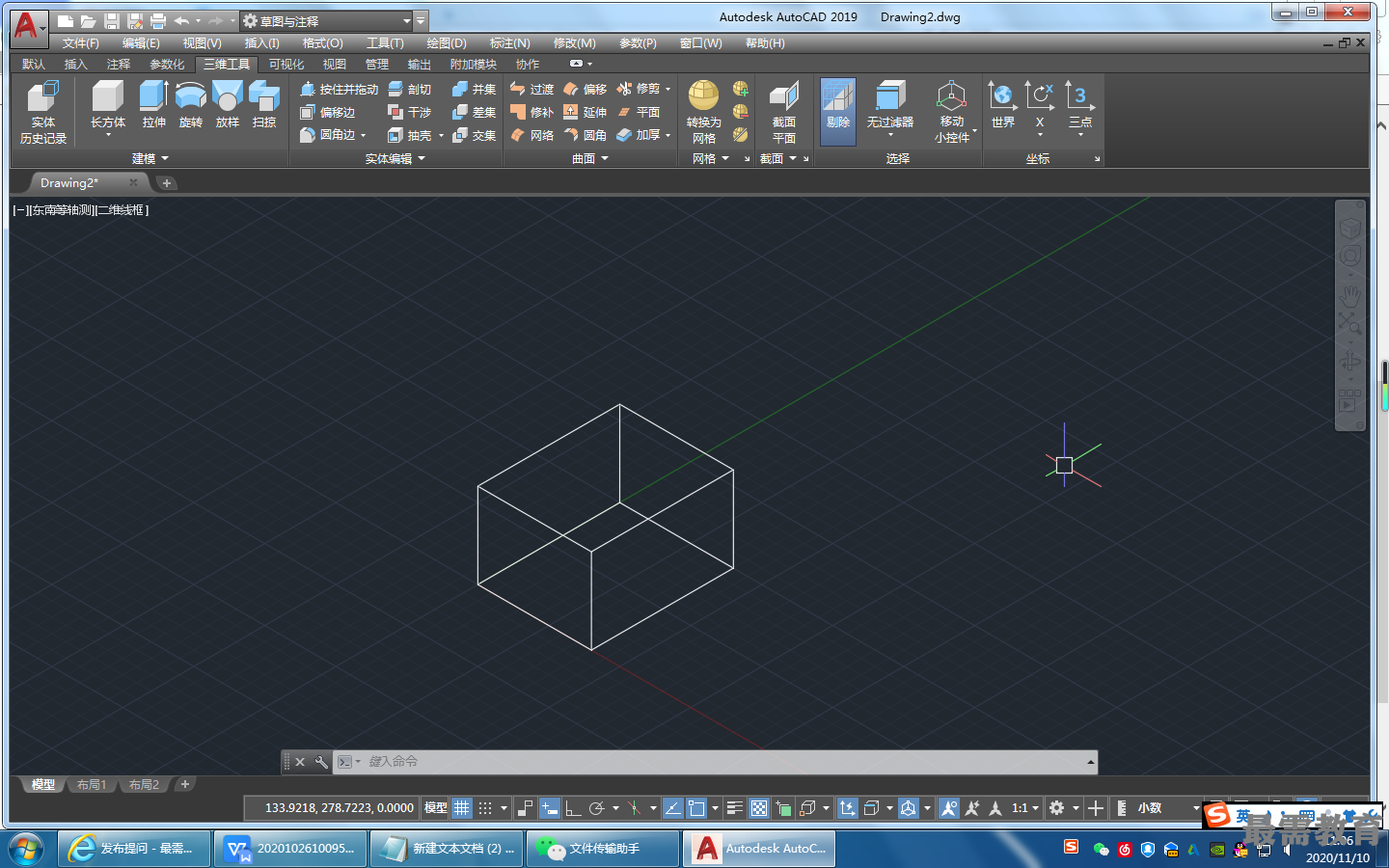

结果如图所示。

(2)单击“三维工具”选项卡的“建模”面板中的“长方体”按钮，绘制第二个长方体，命令行提示与操作如下。
命令：_box
指定第一个角点或[中心点(C)]:
指定其他角点或[立方体(C)/长度(L) ] : L
指定长度 <0.0000>:打开正交方式，移动鼠标在沿Y轴方向输入长度为100
指定宽度<0.0000>:移动鼠标在沿X轴方向输入宽度为30
指定高度或[两点(2P)]<0.0000>:移动鼠标在沿Z轴方向输入高度为60
结果如图所示。

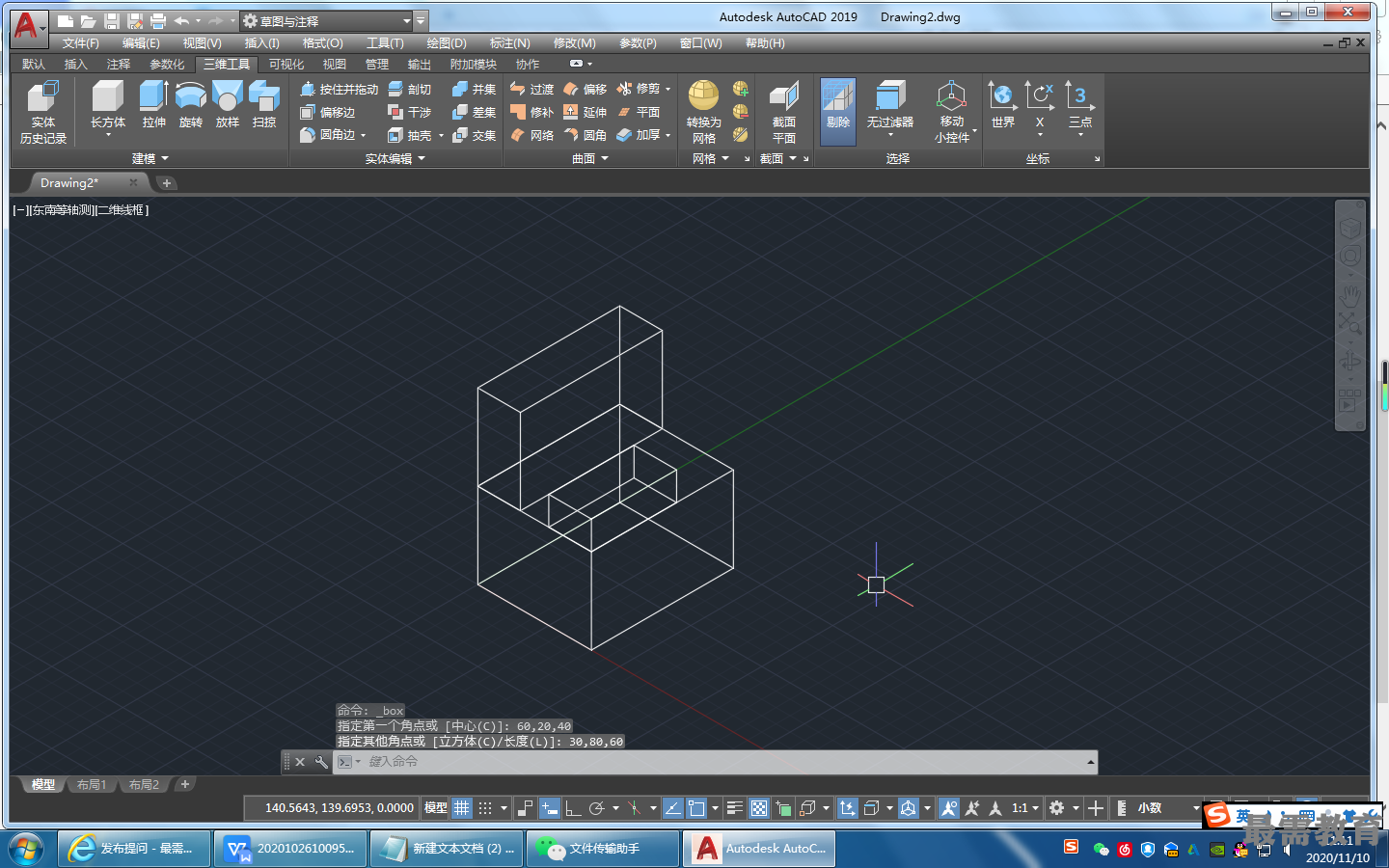

(3)单击“三维工具”选项卡的“建模”面板中的“长方体”按钮，采用两个角点模式绘制长方体，第一个角点为（60,20,40)，第二个角点为（30,80,60)，绘制第三个长方体， 绘制效果如图所示。

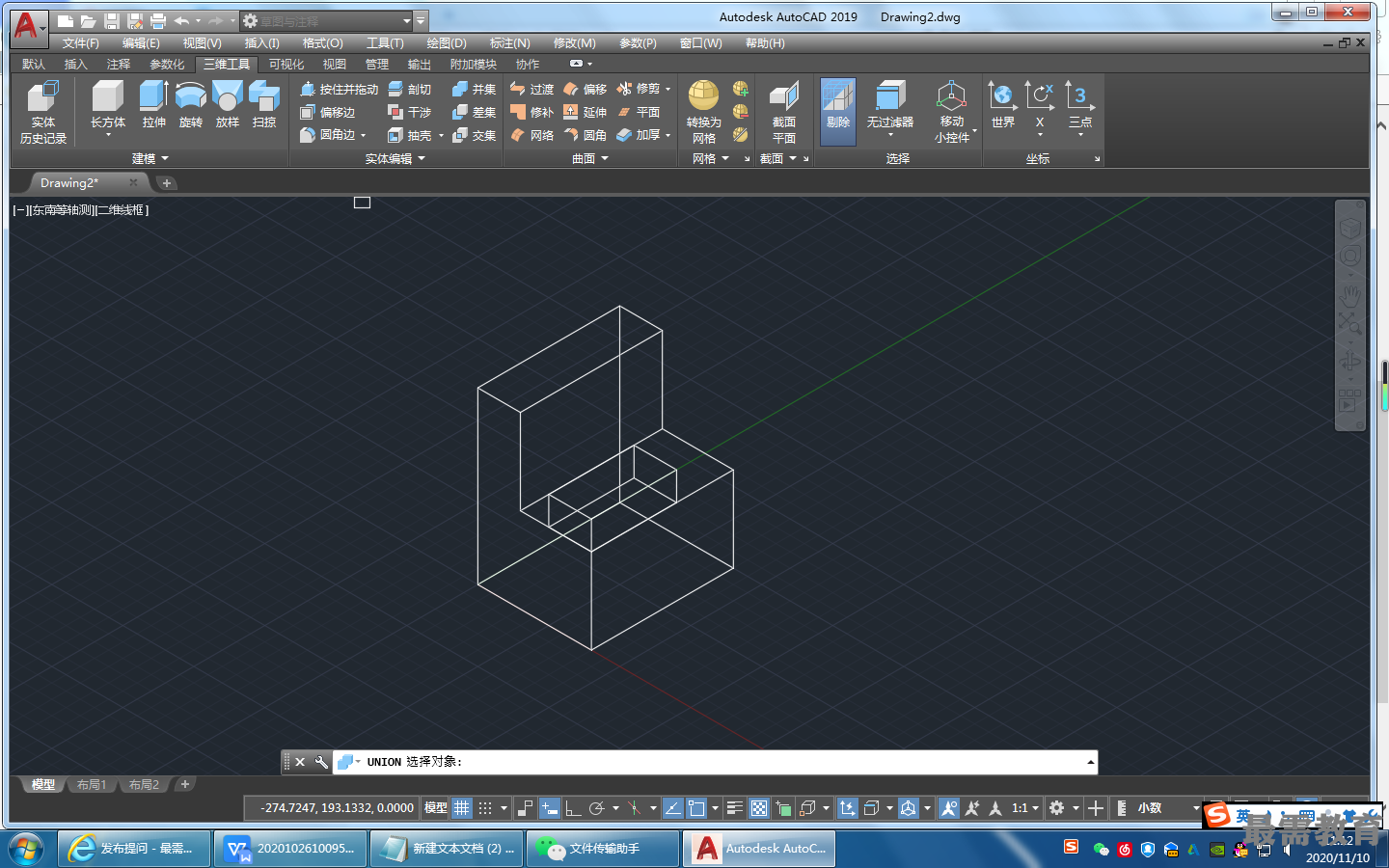

(4)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮，将第一个长方体和第二个长方体进行合并操作。

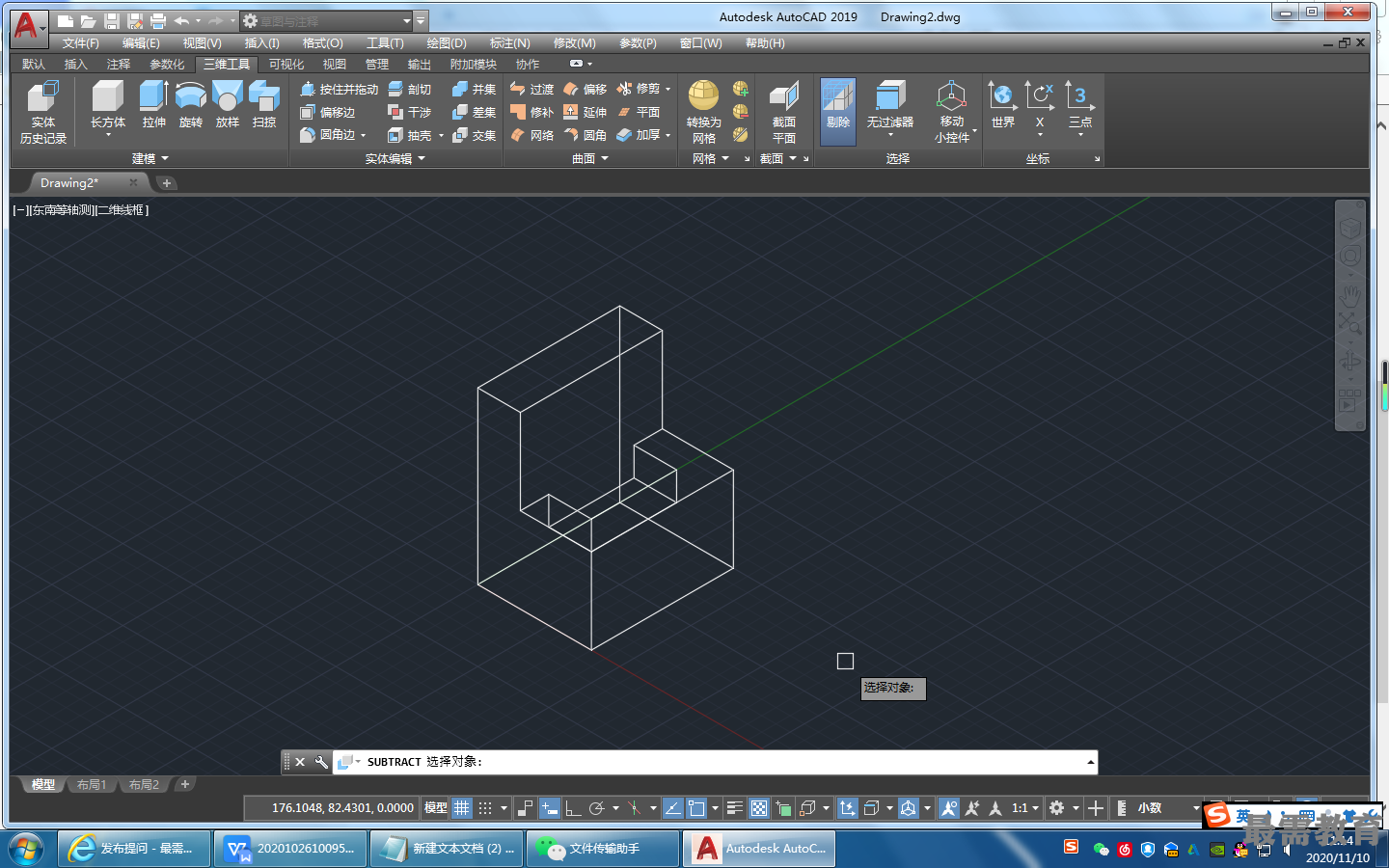

(5)单击“三维工具”选项卡的“实体编辑”面板中的“差集”按钮，将合并后的 实体与第三个长方体进行差集运算，结果如图所示。
