CAD 2019教程如何创建圆角曲面

单击“三维工具”选项卡的“曲面”面板中的“曲面圆角”按钮，对曲面进行倒圆角，命令行提示与操作如下。
命令：SURFFILLET
半径=0.0000，剪曲面=是
选择要圆角化的第一个曲面或面域或者[半径(R) /修剪曲面(T)] : R
指定半径或[表达式(E)] <1.0000>:30

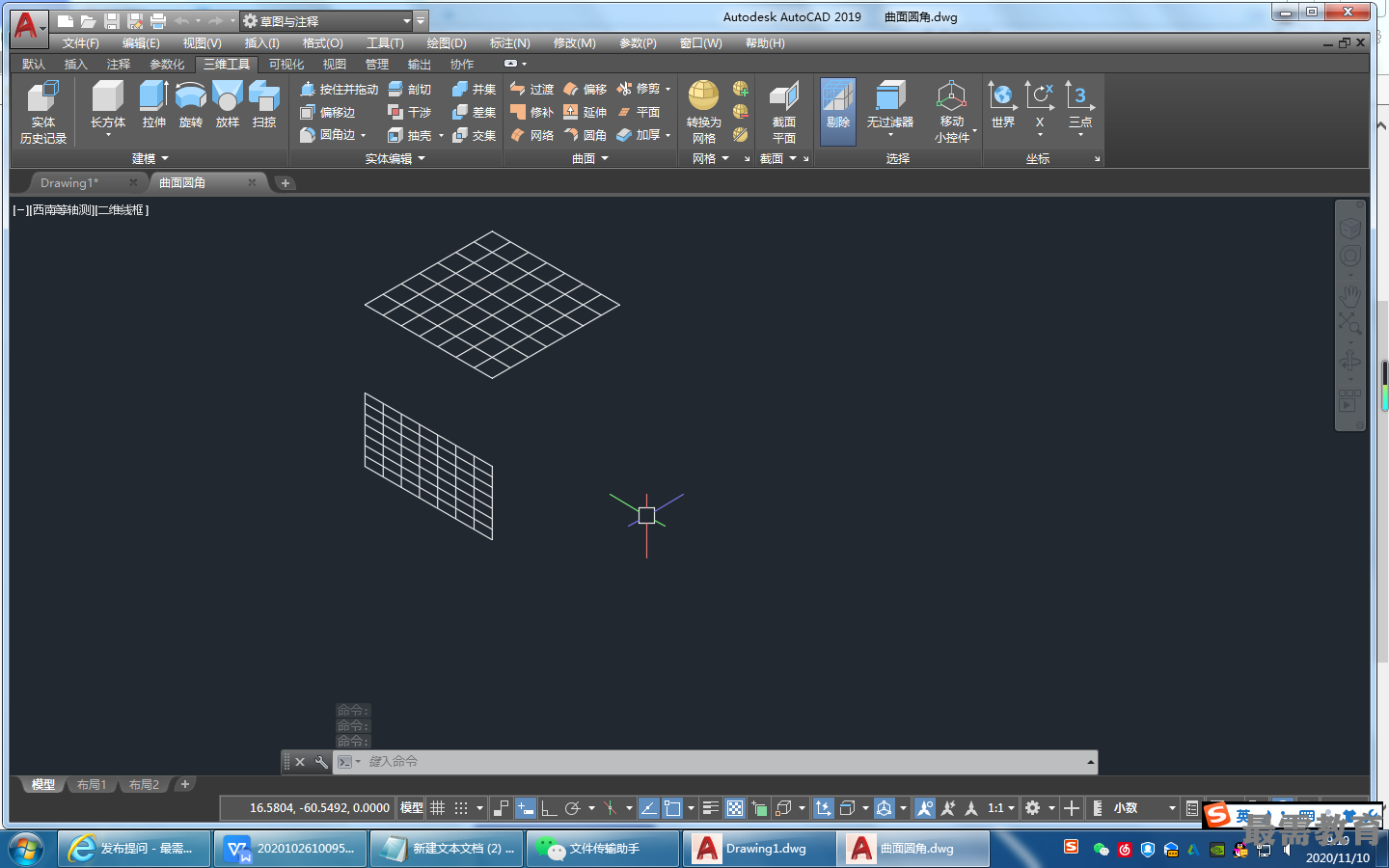

选择要圆角化的第一个曲面或面域或者[半径(R) /修剪曲面(T)]:选择竖直曲面1
选择要圆角化的第二个曲面或面域或者[半径(R) /修剪曲面(T)]:选择水平曲面2
按Enter键接受圆角曲面或[半径(R) /修剪曲面(T)]:

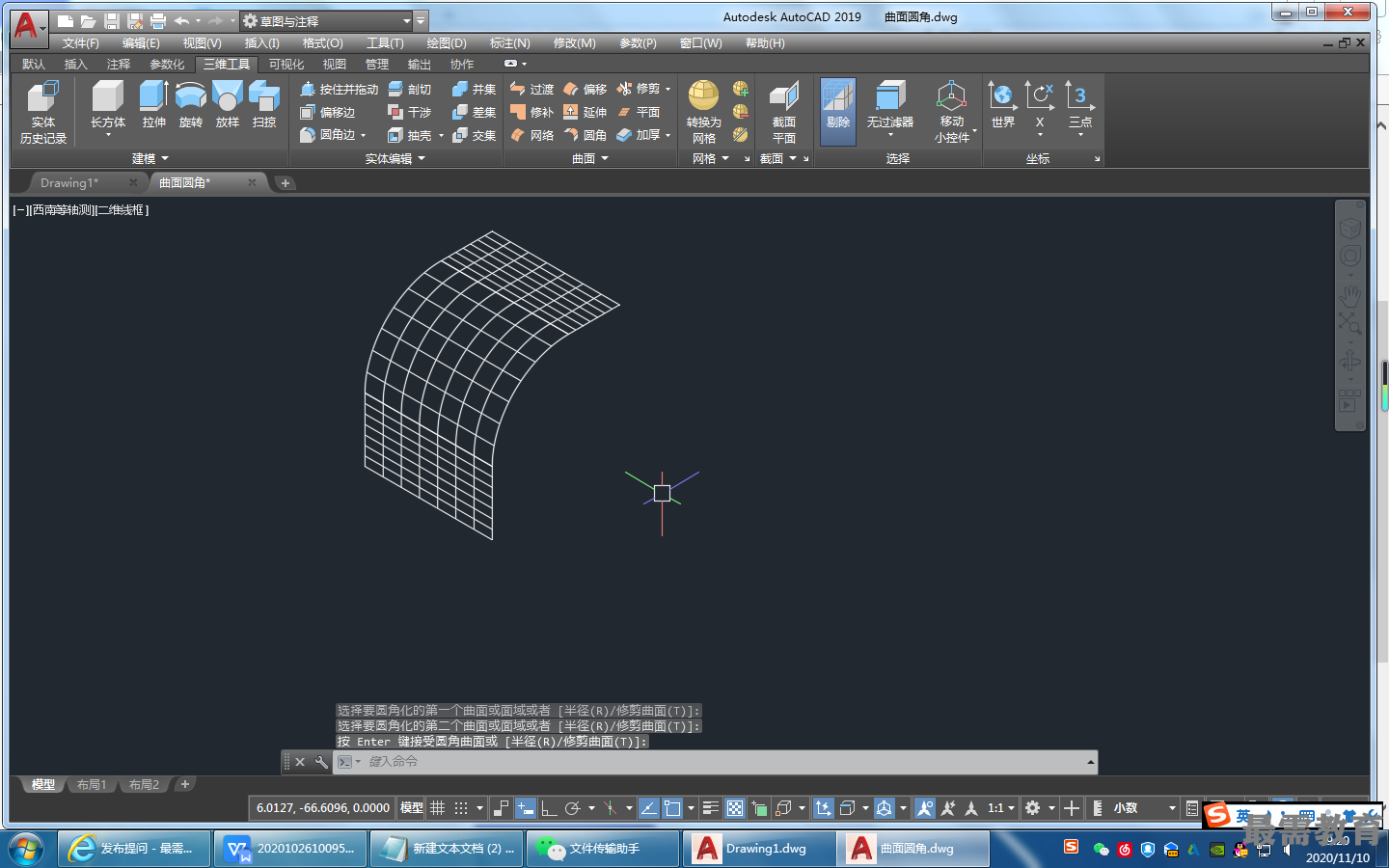

结果如图所示。
