如何操作平面曲面CAD 2019教程

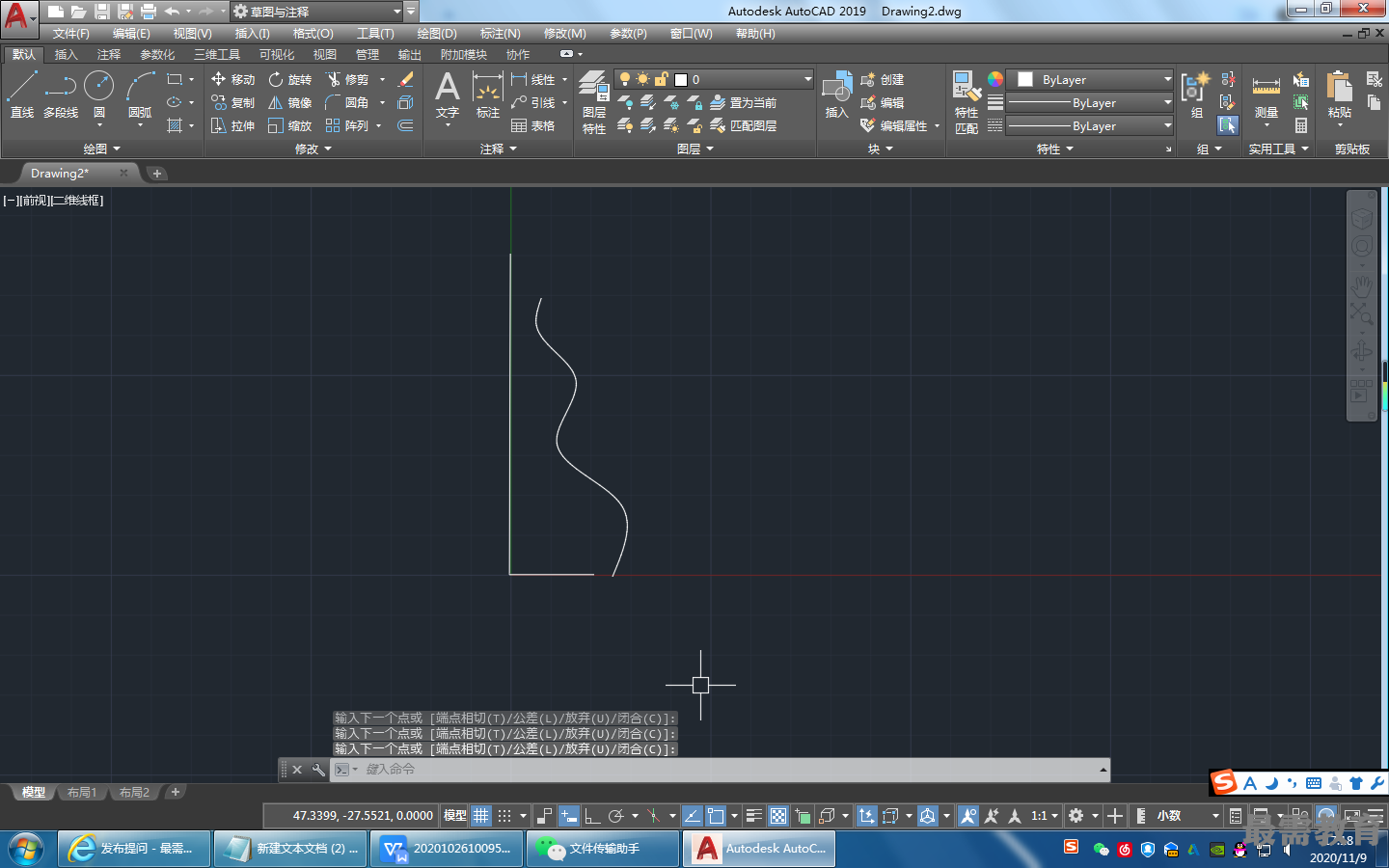

(1)将视图切换到前视图，单击“默认”选项卡的“绘图”面板中的“直线”按钮和“样条曲线拟合”按钮，绘制如图所示的图形。

(2)在命令行中输入SURFTAB1和SURFTAB2,设置曲面的线框密度为20。

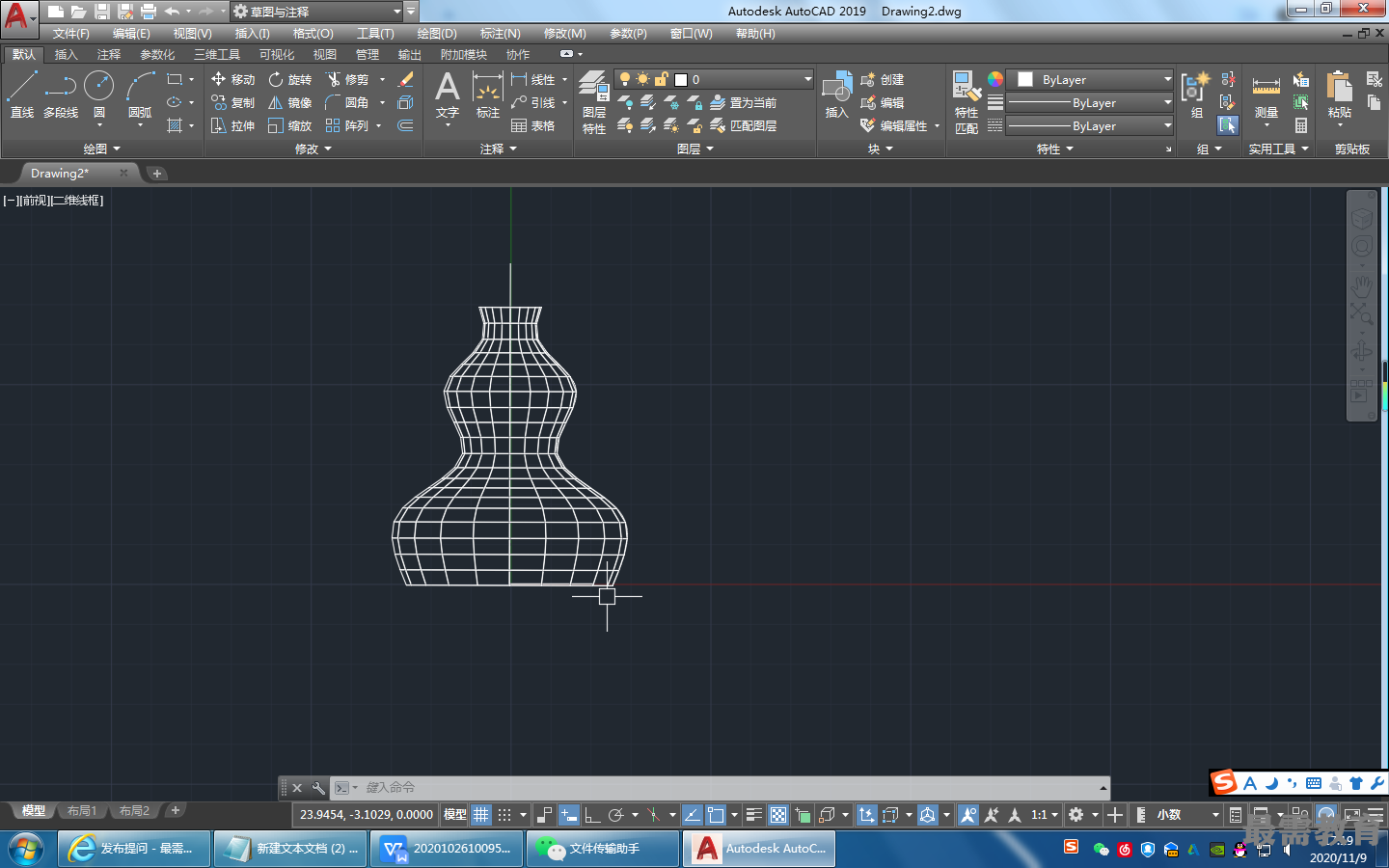

(3)将视图切换到西南等轴测视图，选择菜单栏中的“绘图”一“建模”一“网格”一 “旋转网格”命令，将样条曲线绕竖直线旋转360°，创建旋转网格，结果如图所示。

(4)在命令行中输入UCS命令，将坐标系恢复到世界坐标系。
(5)单击“默认”选项卡的“绘图”面板中的“圆”按钮，以坐标原点为圆心，捕捉旋转曲面下方端点绘制圆。
(6)单击“三维工具”选项卡的“曲面创建平面。其中的命令行提示与操作如下。
命令：_Planesurf
指定第一个角点或[对象<0>] <对象>: 0
选择对象：（选择步骤（5)绘制的圆）
选择对象：

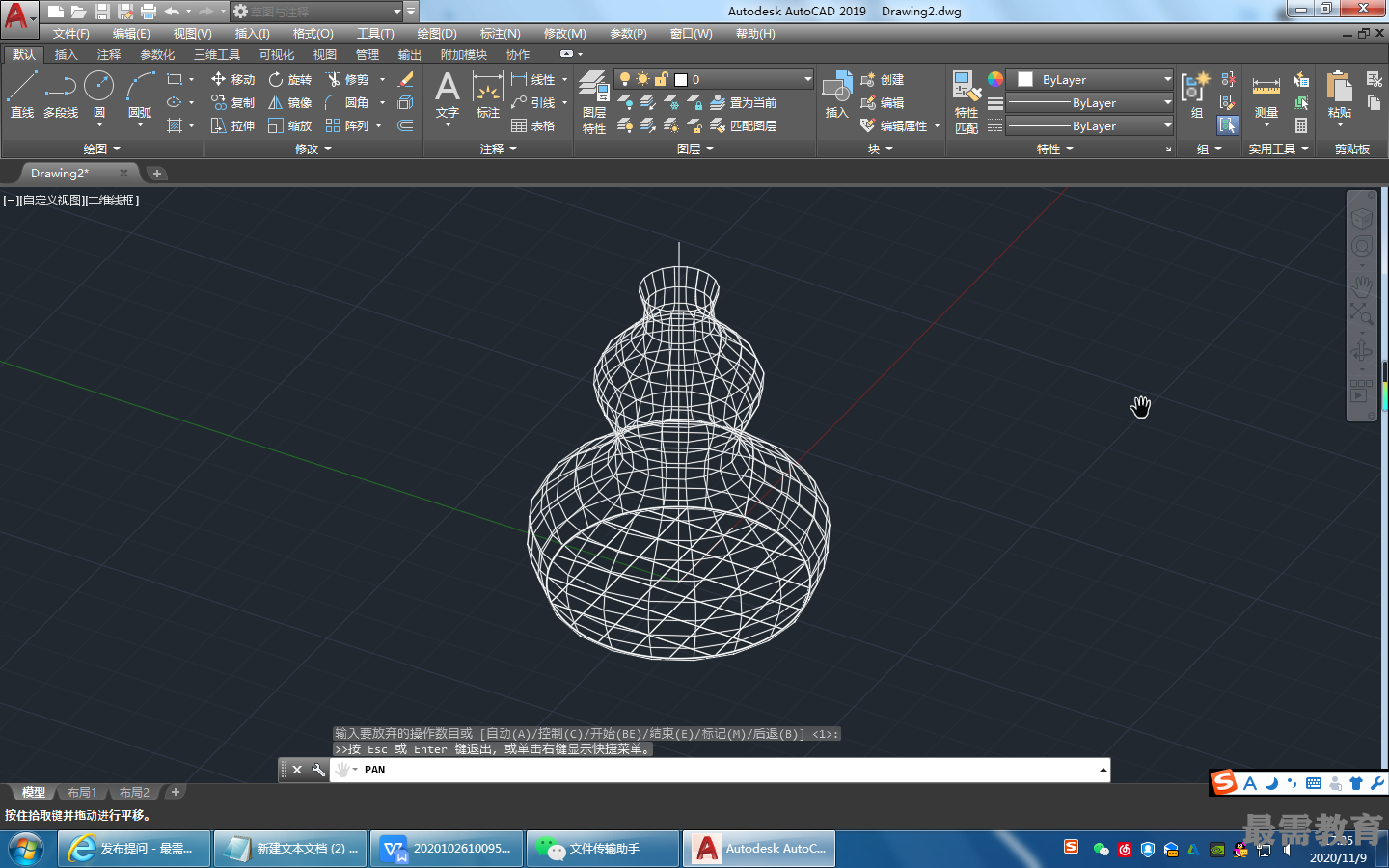

结果如图所示。
