怎样操作绘制网格圆锥体CAD2019

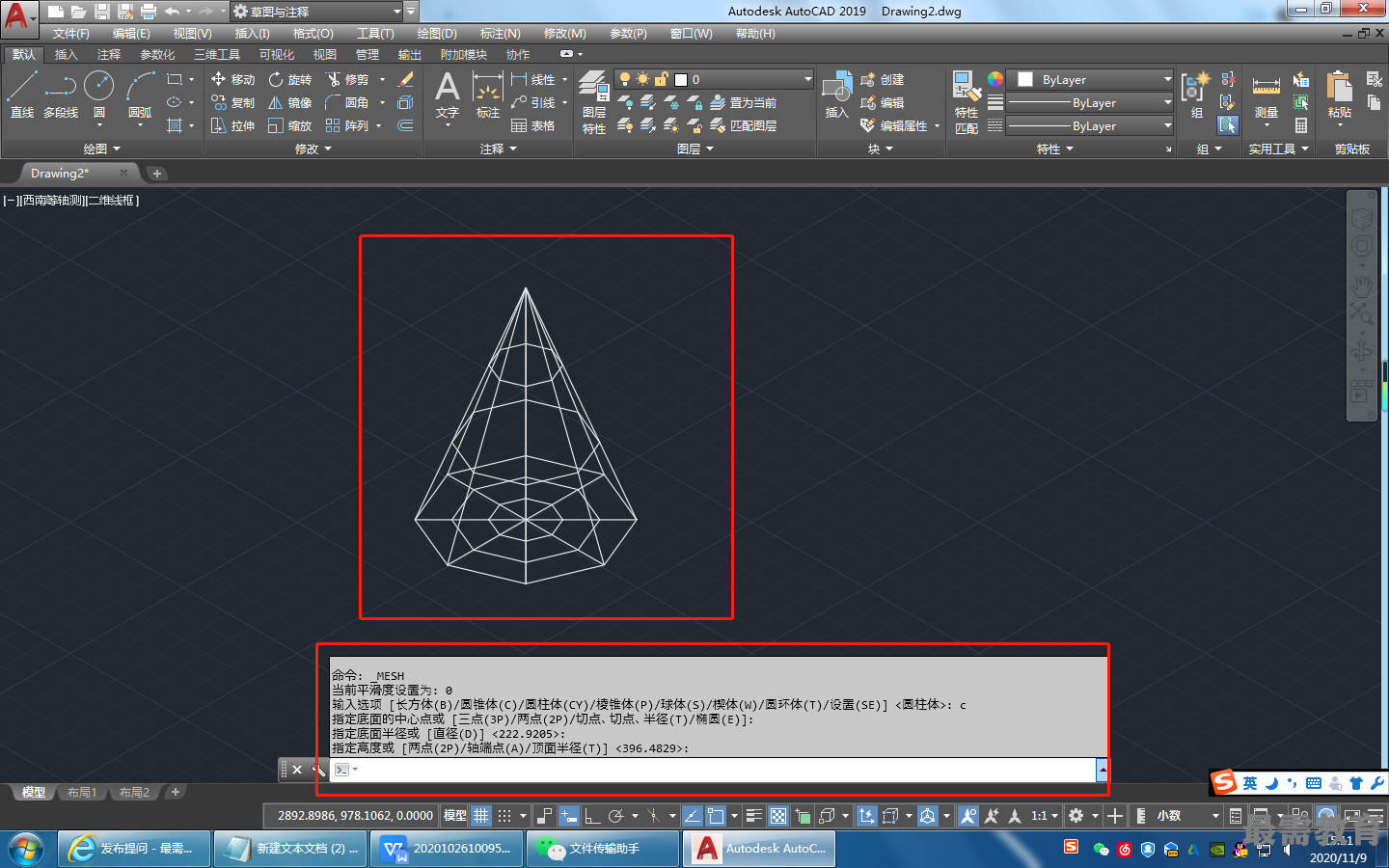

命令：_MESH
当前平滑度设置为： 0
输入选项[长方体(B) /圆锥体(C) /圆柱体（CY) /棱锥体（P) /球体（S) /楔体（W) /圆环体(T) /设置 (SE)] <圆柱体>:_CYLINDER
指定底面的中心点或[三点 (3P)/两点（2P)/切点、切点、半径（T)/椭圆（S)]:
指定底面半径或[直径(D)]:
指定高度或[两点（2P)/轴端点(A)] <100>:

(1)指定底面的中心点：设置网格圆锥体底面的中心点。
(2)三点(3P):通过指定三点设置网格圆锥体的位置、大小和平面.
(3)两点（直径）：根据两点定义网格圆锥体的底面直径。
(4)切点、切点、半径(T):定义具有指定半径，且半径与两个对象相切的网格圆锥体的底面C
(5)椭圆(E):指定网格圆锥体的椭圆底面。
(6)指定底面半径：设置网格圆锥体底面的半径。
(7)指定直径：设置圆锥体的底面直径。
(8)指定高度：设置网格圆锥体沿与底面所在平面垂直的轴的高度。
(9)两点(高度)：通过指定两点之间的距离定义网格圆锥体的高度。
(10)轴端点(A):设置圆锥体的顶点的位置或圆锥体平截面顶面的中心位置。轴端点的方向可以为三维空间中的任意位置。
(11)顶面半径(T):指定创建圆锥体平截面时圆锥体的顶面半径。
