坐标系设置的选项说明CAD2019

(1) “命名UCS”选项卡。该选项卡用于显示已有的UCS、设置当前坐标系，如图所示。

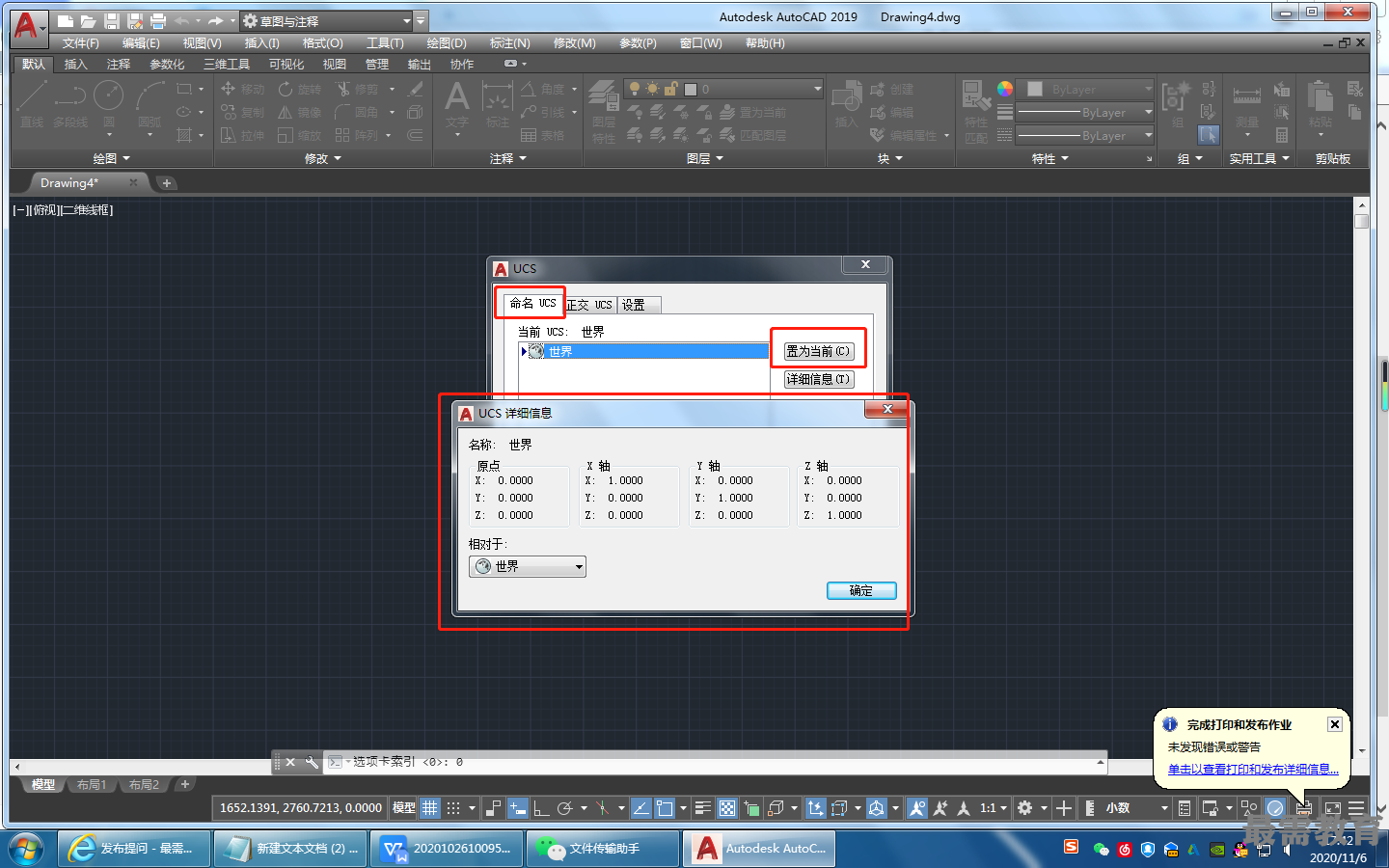

在“命名DCS”选项卡中，用户可以将世界坐标系、上一次使用的UCS或某一命名的UCS设置为当前坐标。其具体方法是：从列表框中选择某一坐标系，单击“置为当前”按钮。还可以利用选项卡中的“详细信息”按钮，了解指定坐标系相对于某一坐标系的详细信 息。其具体步骤是：单击“详细信息”按钮，系统打开如图所示的“UCS详细信息”对话框，该对话框详细说明了用户所选坐标系的原点及X、Y和Z轴的方向。

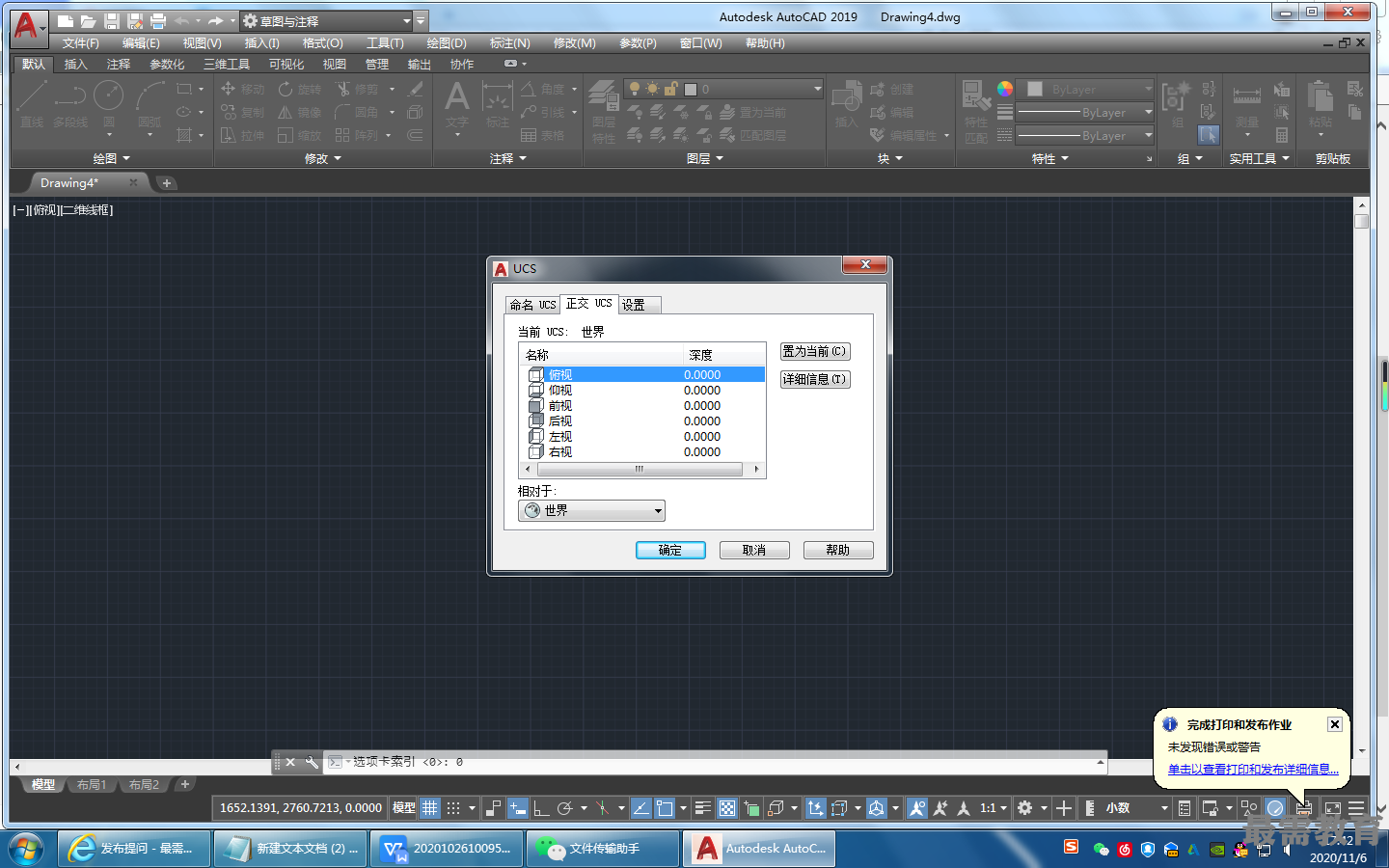

(2)“正交UCS"选项卡。该选项卡用于将UCS设置成某一正交模式，如图所示。 其中，“深度”列用来定义用户坐标系XY平面上的正投影与通过用户坐标系原点平行平面 之间的距离。

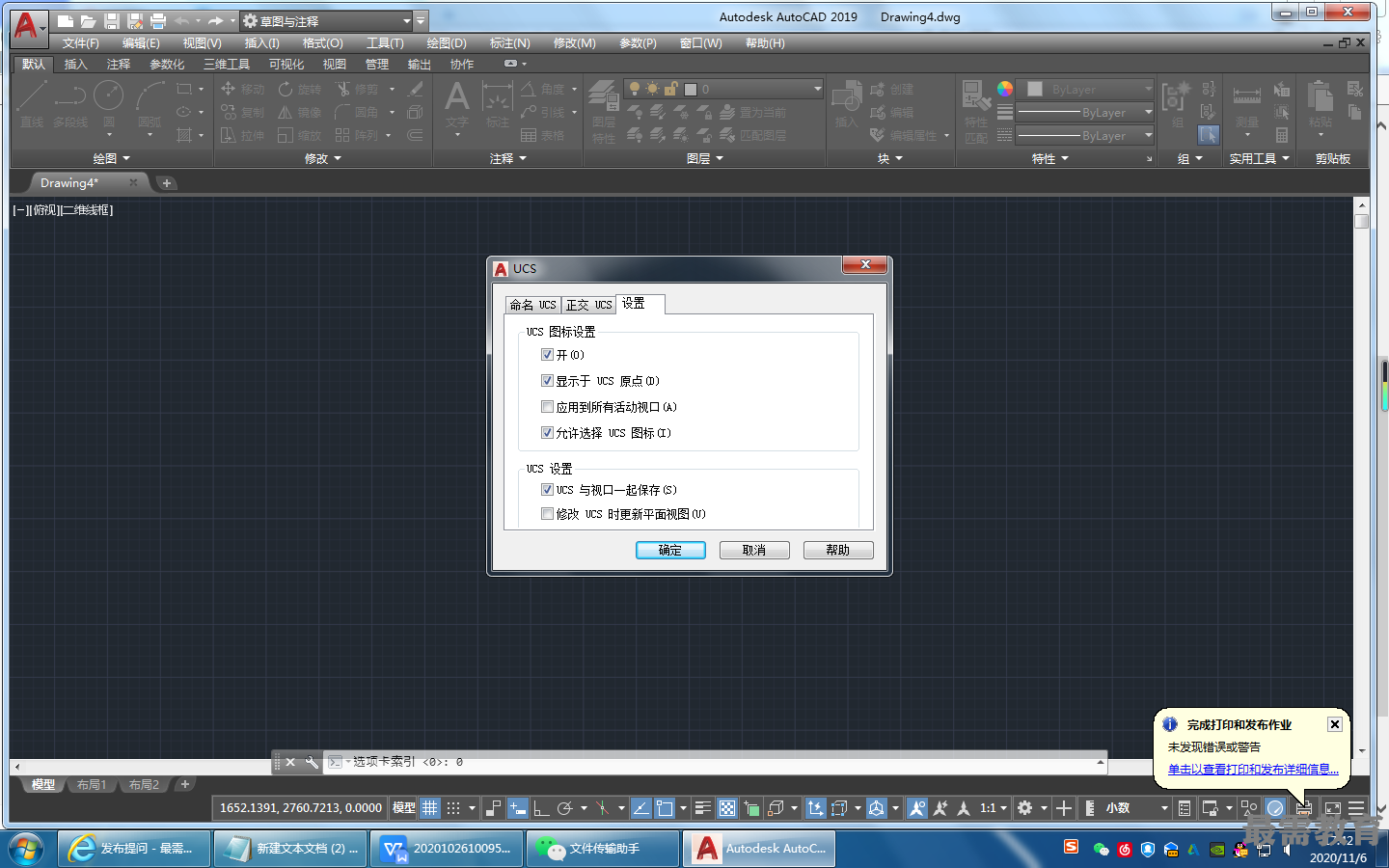

(3)“设置”选项卡。该选项卡用于设置UCS图标的显示形式、应用范围等，如图所示。
