AutoCAD 2019——右手法则与坐标系

在AutoCAD 2019中，通过右手法则确定直角坐标系Z轴的正方向和绕轴线旋转的正方向，称之为“右手定则”。这是因为用户只需要简单地使用右手即可确定所需要的坐标信息。
在AutoCAD 2019中输入坐标采用绝对坐标和相对坐标两种形式格式如下。
绝对坐标格式：X，Y，Z。
相对坐标格式：@X,Y，Z。
AutoCAD 2019可以用柱坐标和球坐标定义点的位置。
柱面坐标系统类似于2D极坐标输入，由该点在XY平面的投影点到Z轴的距离、该点 与坐标原点的连线在XY平面的投影与X轴的夹角及该点沿Z轴的距离来定义。具体格式如下。
绝对坐标形式：XY距离<角度，Z距离。
相对坐标形式：@XY距离<角度，Z距离。

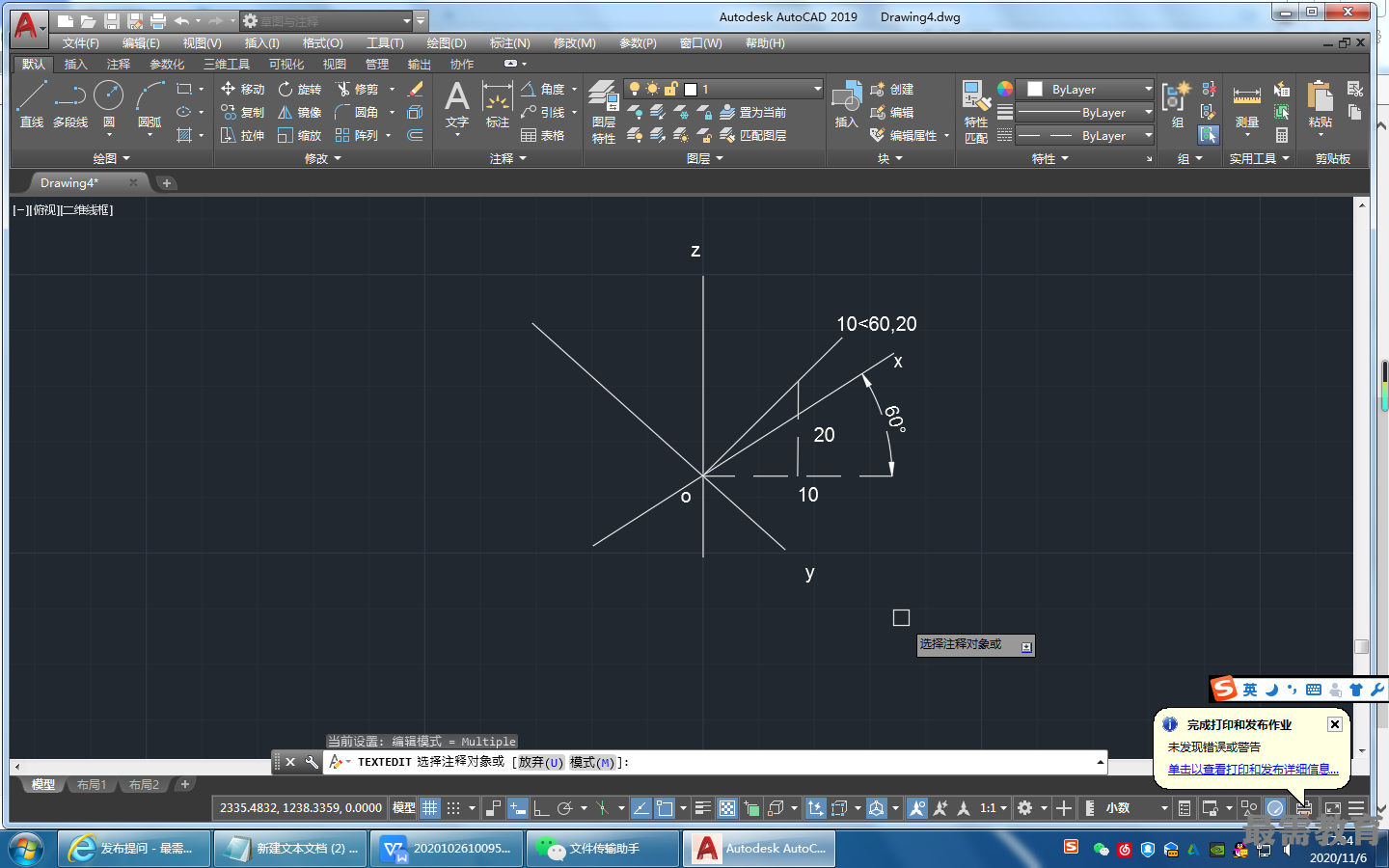

例如，绝对坐标1(X60, 20表示在XY平面的投影点距离Z轴10个单位，该投影点与原 点在XY平面的连线相对于X轴的夹角为60°,沿Z轴离原点20个单位的一个点。
球面坐标系统中，3D球面坐标的输入也类似于2D极坐标的输入。球面坐标系统由坐标 点到原点的距离、该点与坐标原点的连线在XY平面内的投影与X轴的夹角以及该点与坐标 原点的连线与XY平面的夹角来定义。具体格式如下。
绝对坐标形式：XYZ距离<XY平面内投影角度<与@平面夹角。
相对坐标形式：@XYZ距离<XY平面内投影角度<与又平面夹角。
例如，坐标10<60<15表示该点距离原点为10个单位，与原点连线的投影在XY平面内 与X轴成60°夹角，连线与XY平面成15°夹角。
