AutoCAD 2019——创建别墅结构施工图图纸集

(1)将绘制的别墅结构施工图移动到同一文件夹中，并将文件夹命名为“别墅结构施工图”，即可创建图纸集。

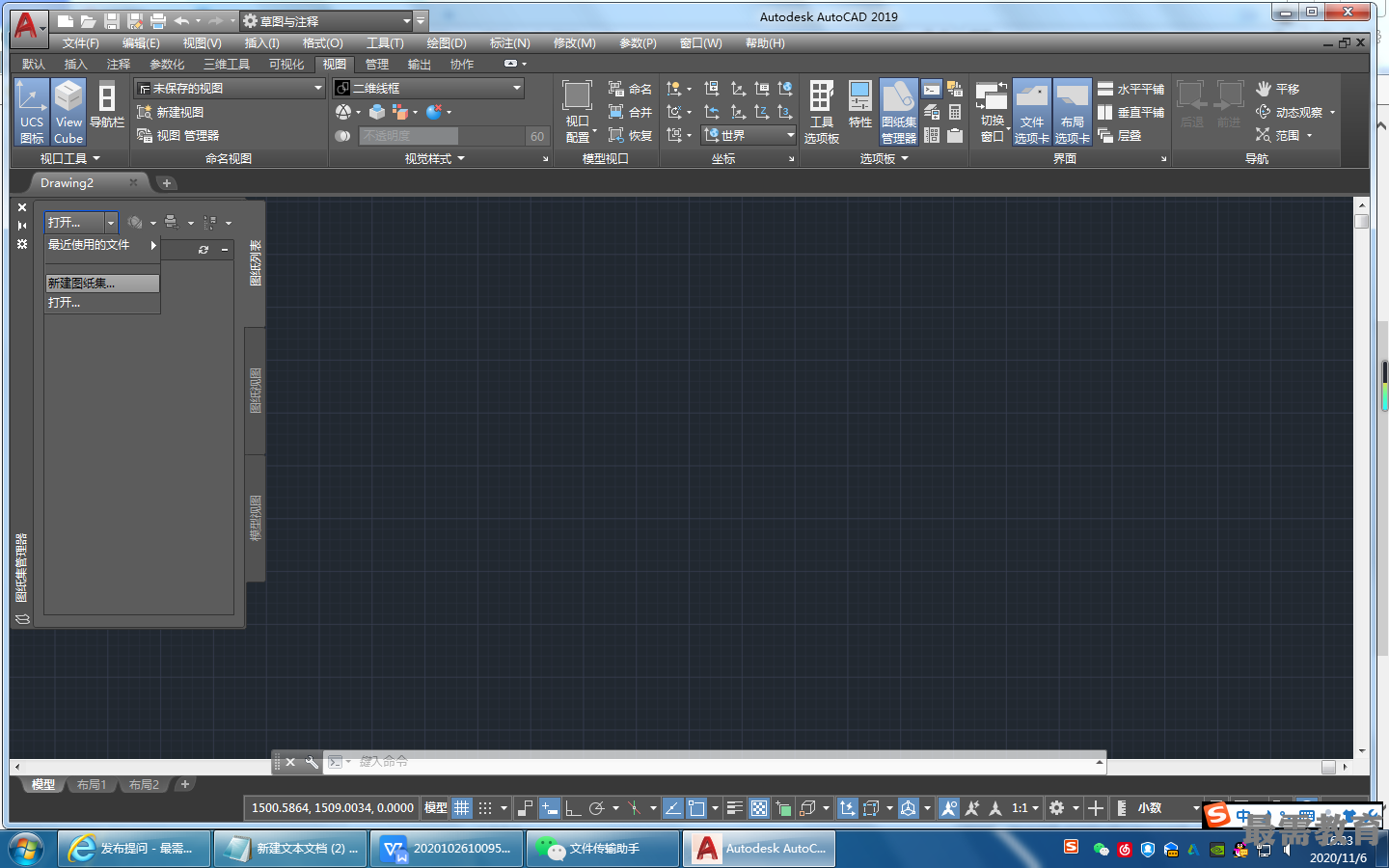

(2)单击“视图”选项卡的“选项板”面板中的“图纸集管理器”按钮打开“图纸集管理器”对话框，然后在控件下拉列表框中选择“新建图纸集”选项，如图所示。

(3)打开“创建图纸集-开始”对话框，由于已经将图纸绘制完成，所以选中“现有图形”单选按钮，如图所示，单击“下一步”按钮。

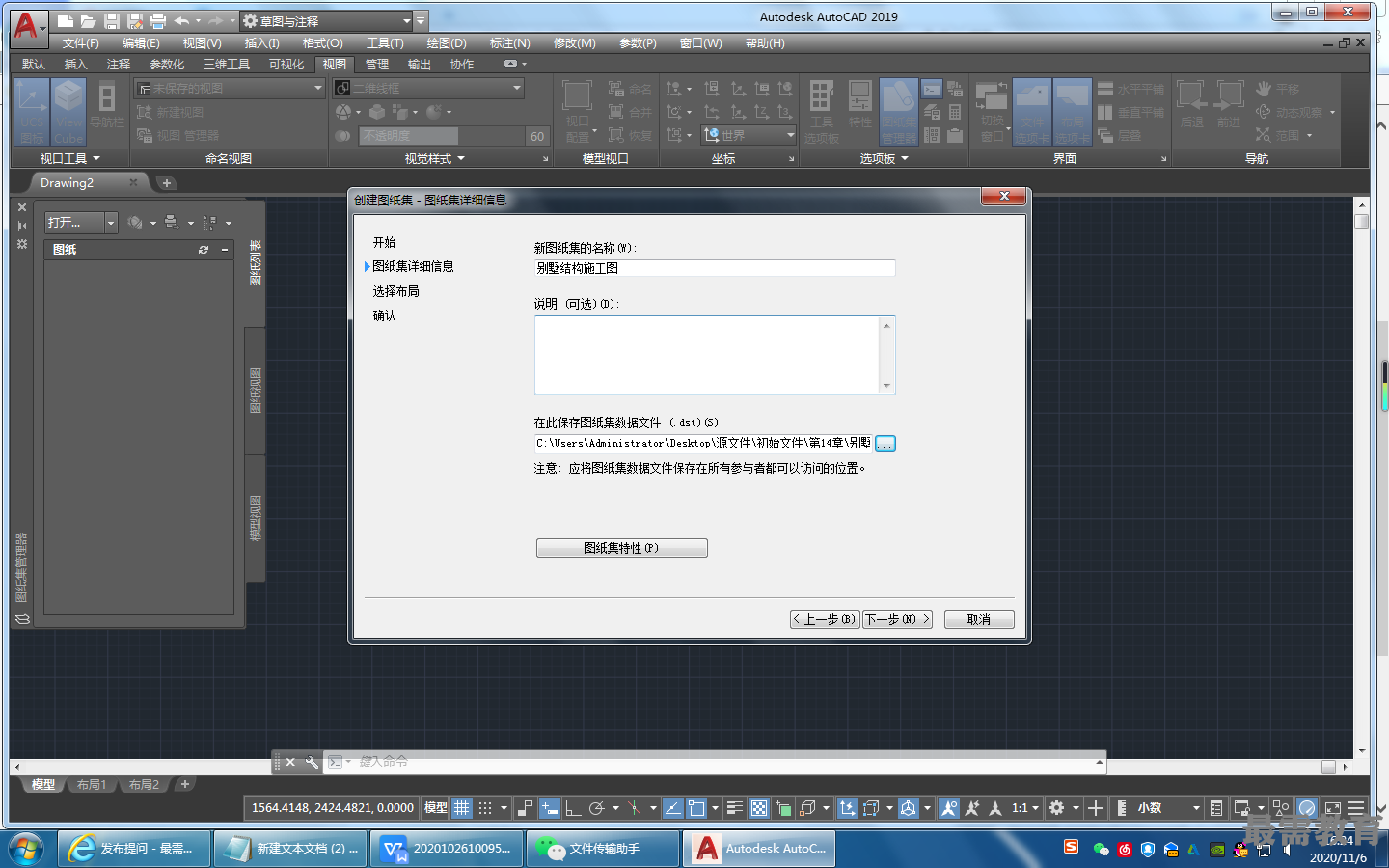

(4)打开“创建图纸集-图纸集详细信息”对话框，输入新图纸集名称为“别墅结构施工图”，设置保存图纸集数据文件的位置，如图所示，单击“下一步”按钮。

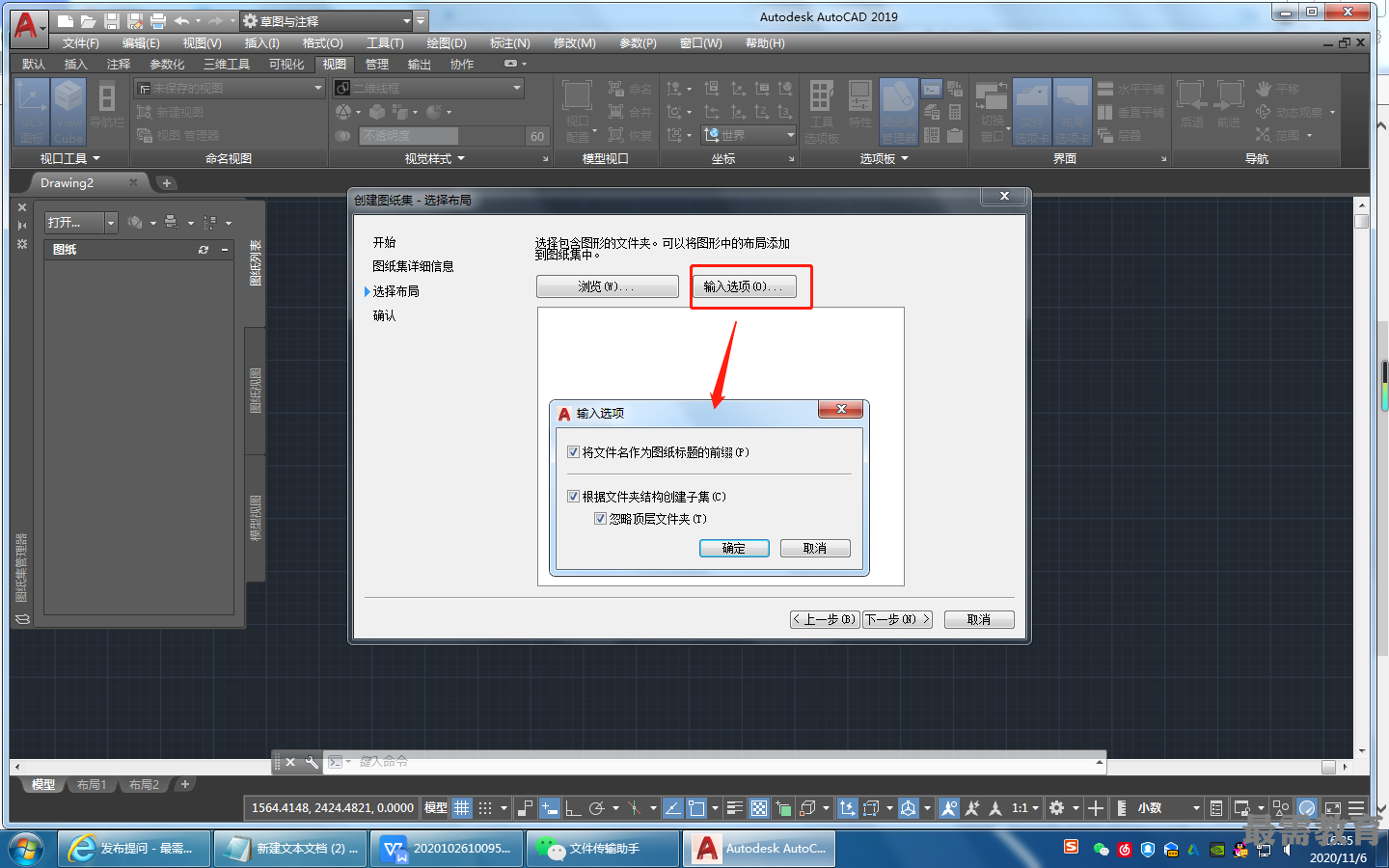

(5)打开“创建图纸集-选择布局”对话框，如图所示，单击“输入选项”按钮， 打开“输入选项”对话框，将复选框全部选中，单击“确定”按钮，如图所示。然后单击“浏览”按钮，选择“别墅结构施工图”文件夹，单击“下一步”按钮。

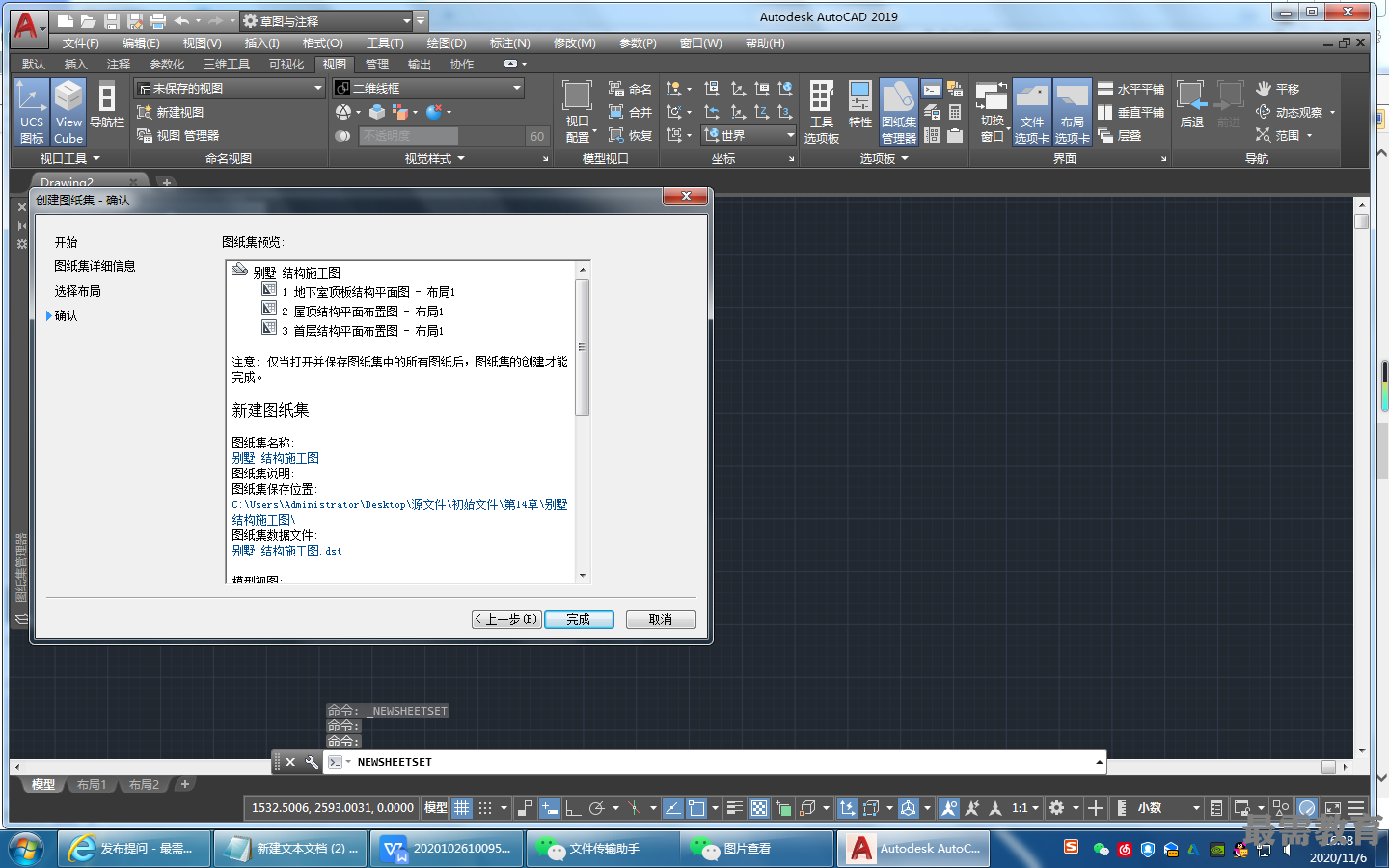

(6)打开“创建图纸集-确认”对话框，显示图纸集的详细确认信息，如图所示，单击“完成”按钮。

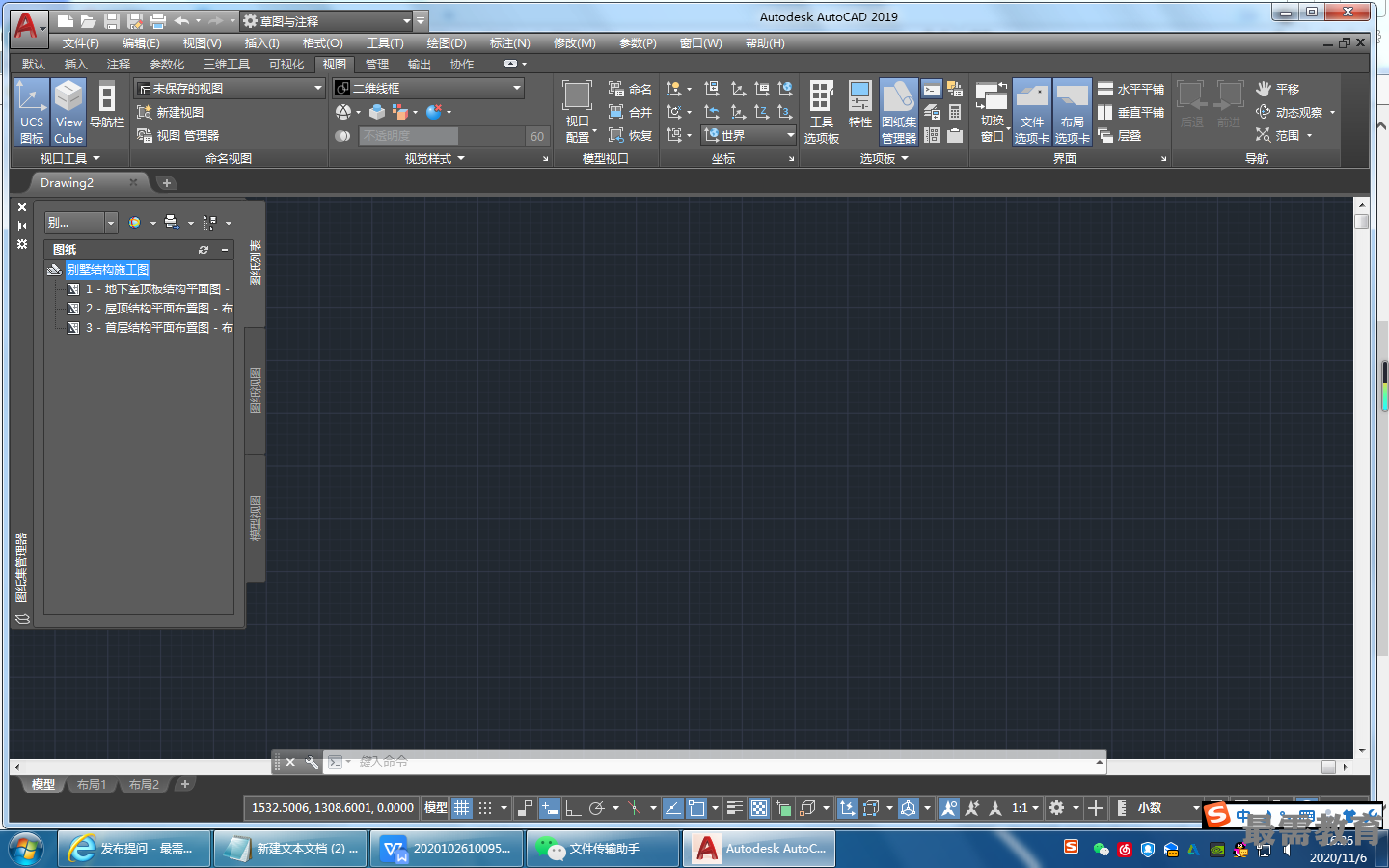

(7)系统自动打开“图纸集管理器”对话框，在工图的布局，如图所示。

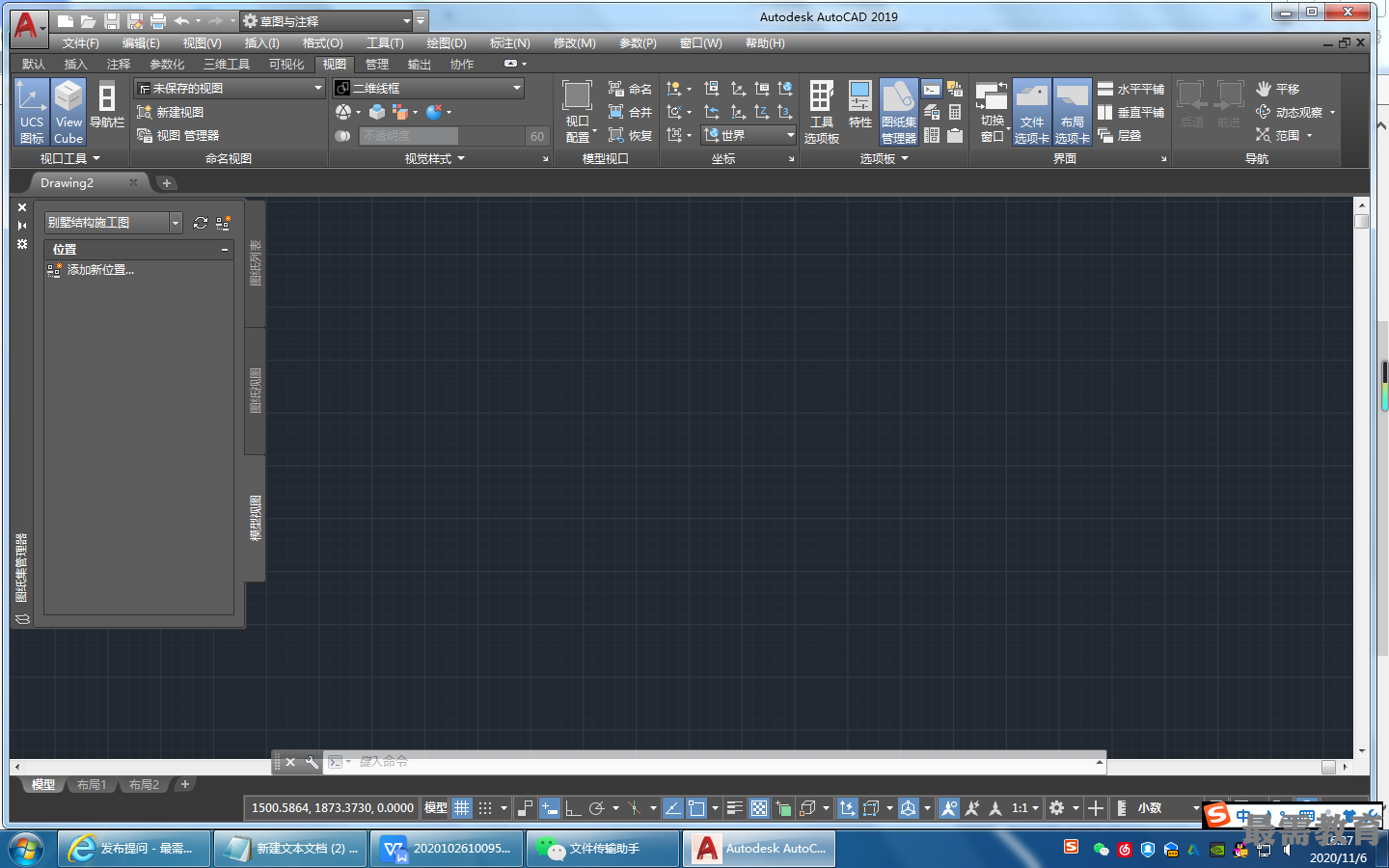

(8)选择“模型视图”选项卡，如图所示。双击“添加新位置”按钮，然后选择事先保存好图形文件的文件夹，单击“确定”按钮，如图所示。

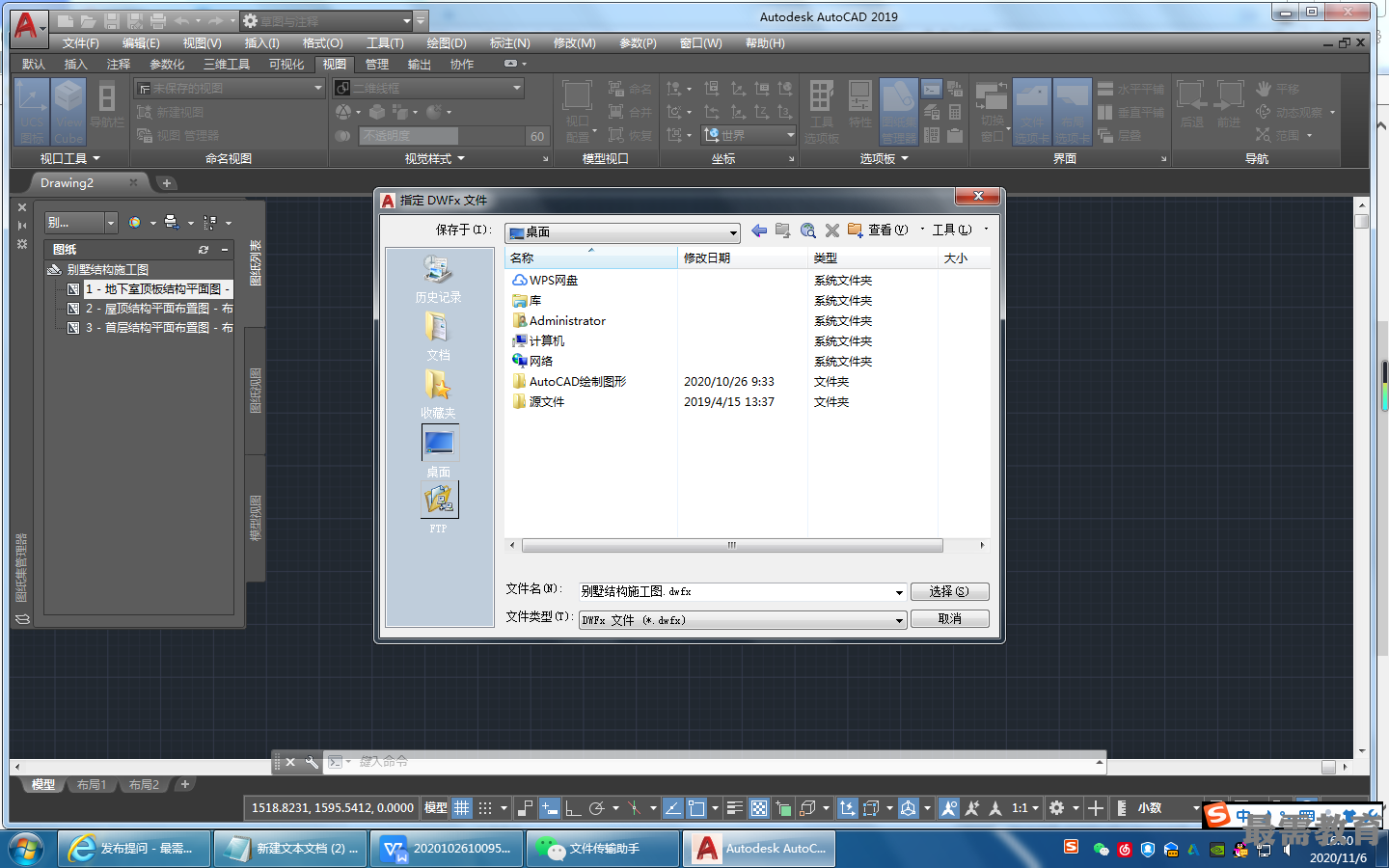

(9)建立图纸集后，可以利用图纸集的布局生成图纸文件.例如在图纸集中选择一个图布局，右击，在弹出的快捷菜单中选择“发布”一“发布为DWFx”命令，AutoCAD2019弹出“指定DWFx文件”对话框，如图所示。选择适当路径，单击“选择”按钮，进行发布工作，同时在屏幕右下角显示发布状态图标，鼠标停留在上面，显示当前执行操作的状态。如不必打印，则关闭弹出的“打印-正在处理后台作业”对话框。
