检查传动轴与标准文件是否冲突AutoCAD 2019

单击“管理”选项卡的“CAD标准”面板中的“检查”按钮，或在如图所示的“配置标准”对话框中单击“检查标准”按钮，弹出如图所示的“检查标准”对话框，在“问题” 一栏注解当前图形与标准文件中相冲突的项目；单击“下一个”按钮，对当前图形的项目逐一检查。可以选中“将此问题标记为忽略”复选框，忽略当前冲突项目， 也可以单击“修复”按钮，将当前图形中与标准文件相冲突的部分替换为标准文件。

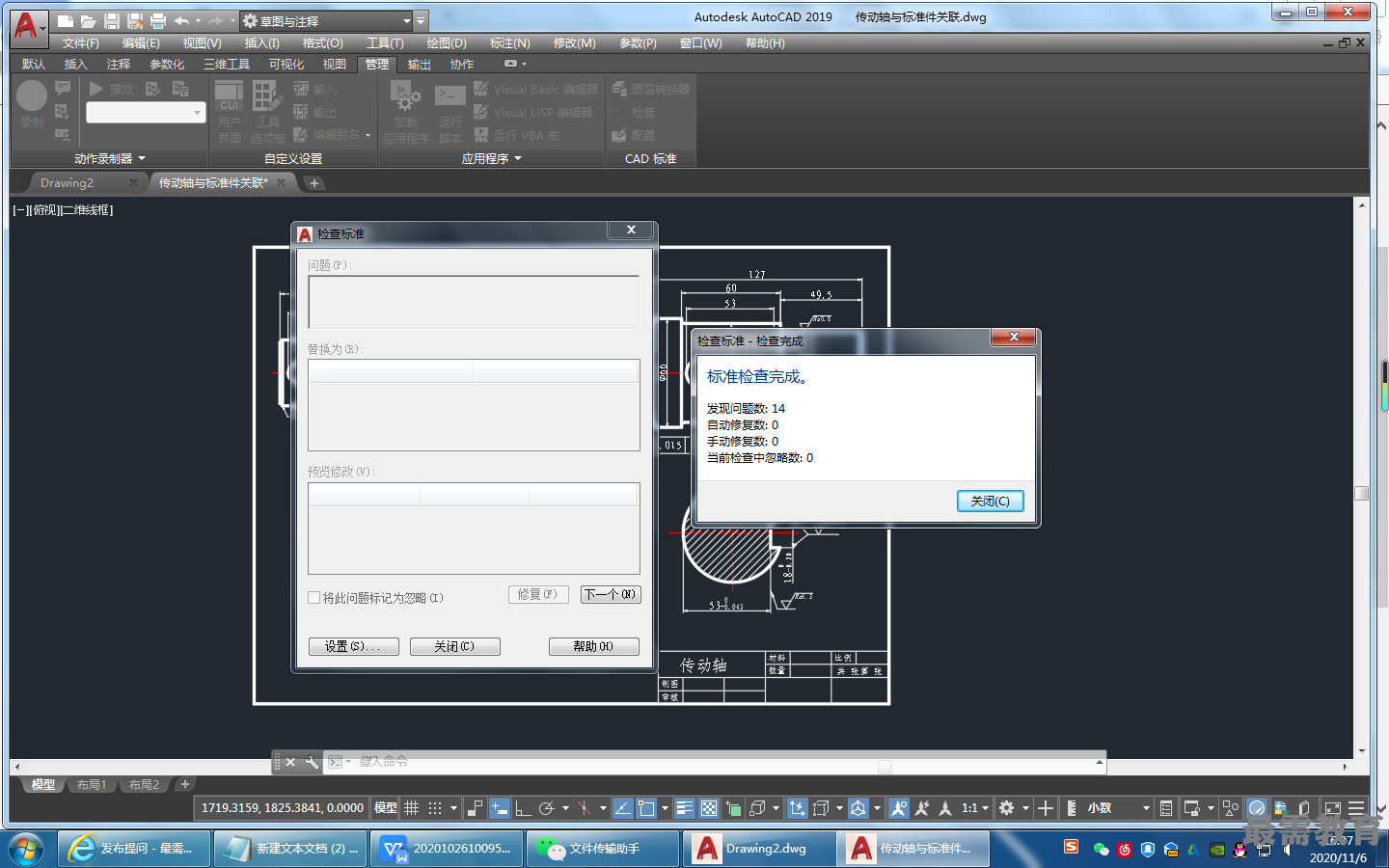

检查完成后，弹出如图所示的“检查完成”对话框，此消息总结在图形中发现的标准冲突，显示自动修复的冲突、手动修复的冲突和被忽略的冲突。若对检查结果不满意，可以继续进行检查和修复，直到当前图形的图层与标准文件一致为止。

“问题”列表框提供关于当前图形中非标准对象的说明。要修复问题，从“替换为”列表中选择一个替换选项，然后单击“修复”按钮。选中“将此问题标记为忽略”复选框，则将当前问题标记为忽略。如果在“CAD标准设置”对话框中关闭“显示忽略的问题”选项，下一次检查该图形时将不显示己标记为忽略的问题。
