AutoCAD 2019教程创建CAD标准文件

在AutoCAD 2019中，可以为下列命名对象创建标准：图层、文字样式、线型和标注样式。如果要创建CAD标准，先创建一个定义有图层、标注样式、线型和文字样式的文件， 然后以样板的形式存储，CAD标准文件的扩展名为.dws。
要设置标准，可以创建定义图层特性、标注样式、线型和文字样式的文件，然后将其保 存为扩展名为.dws的标准文件。

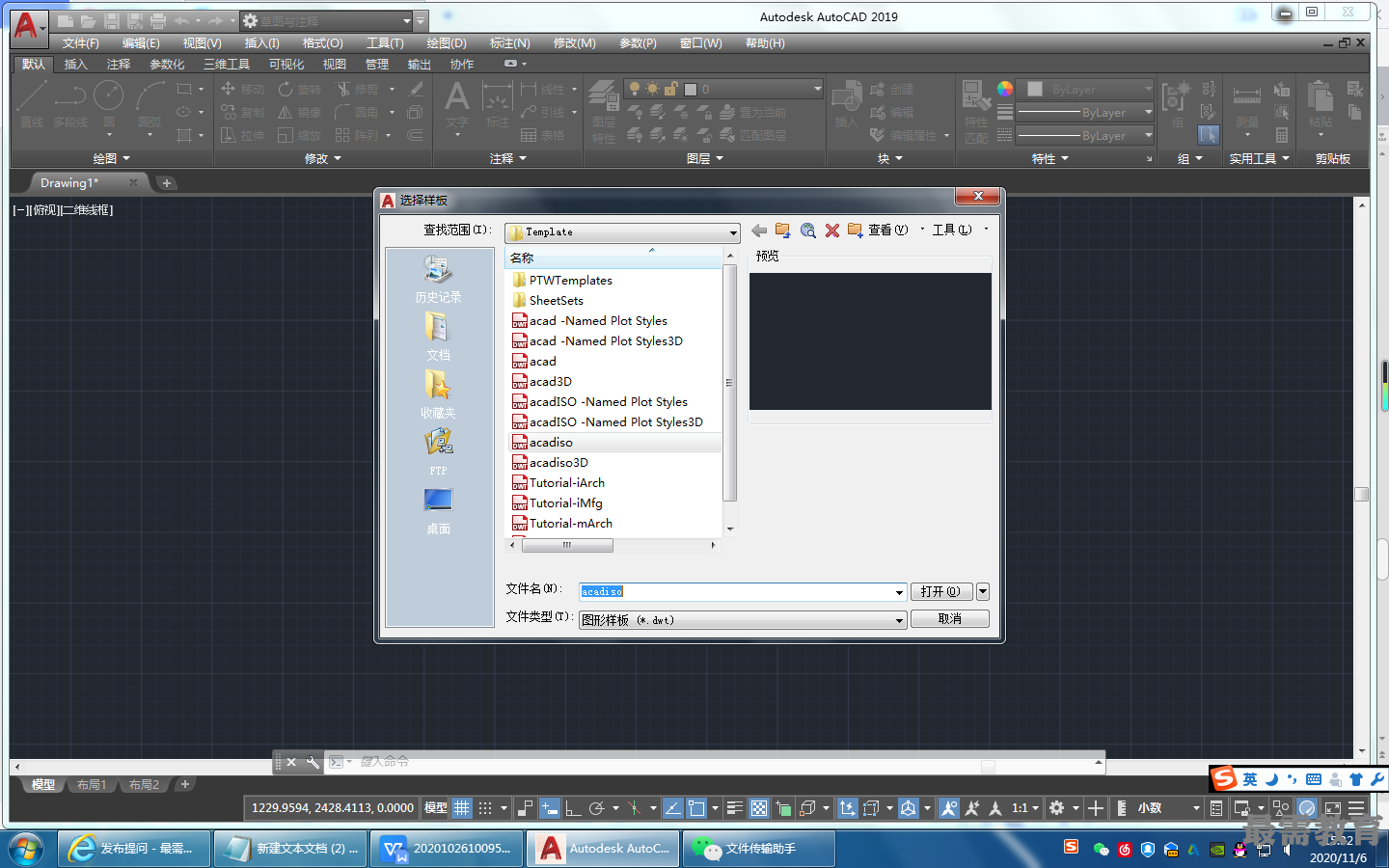

(1)单击快速访问工具栏中的“新建”按钮选择合适的样板文件，新建一个空白文件

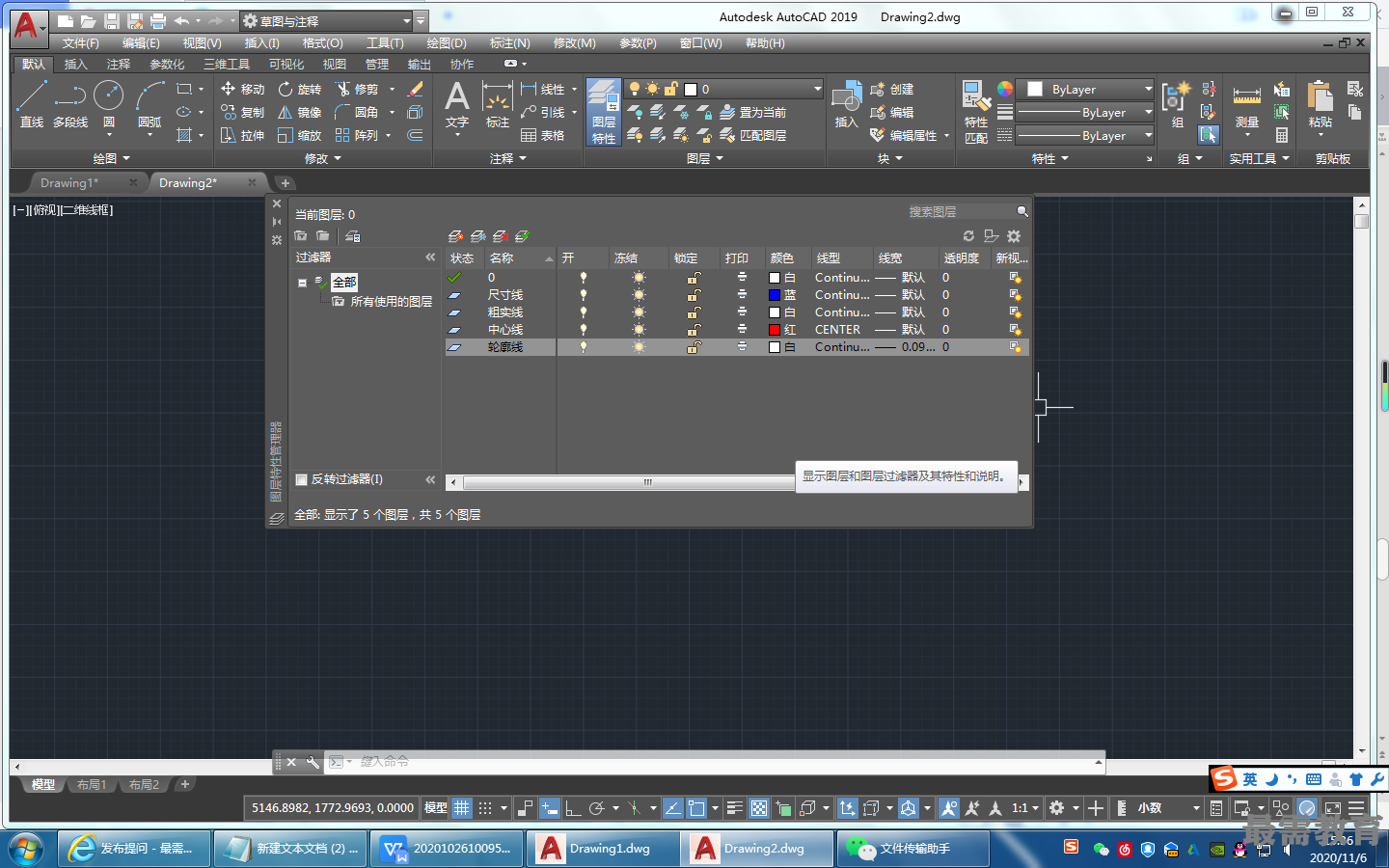

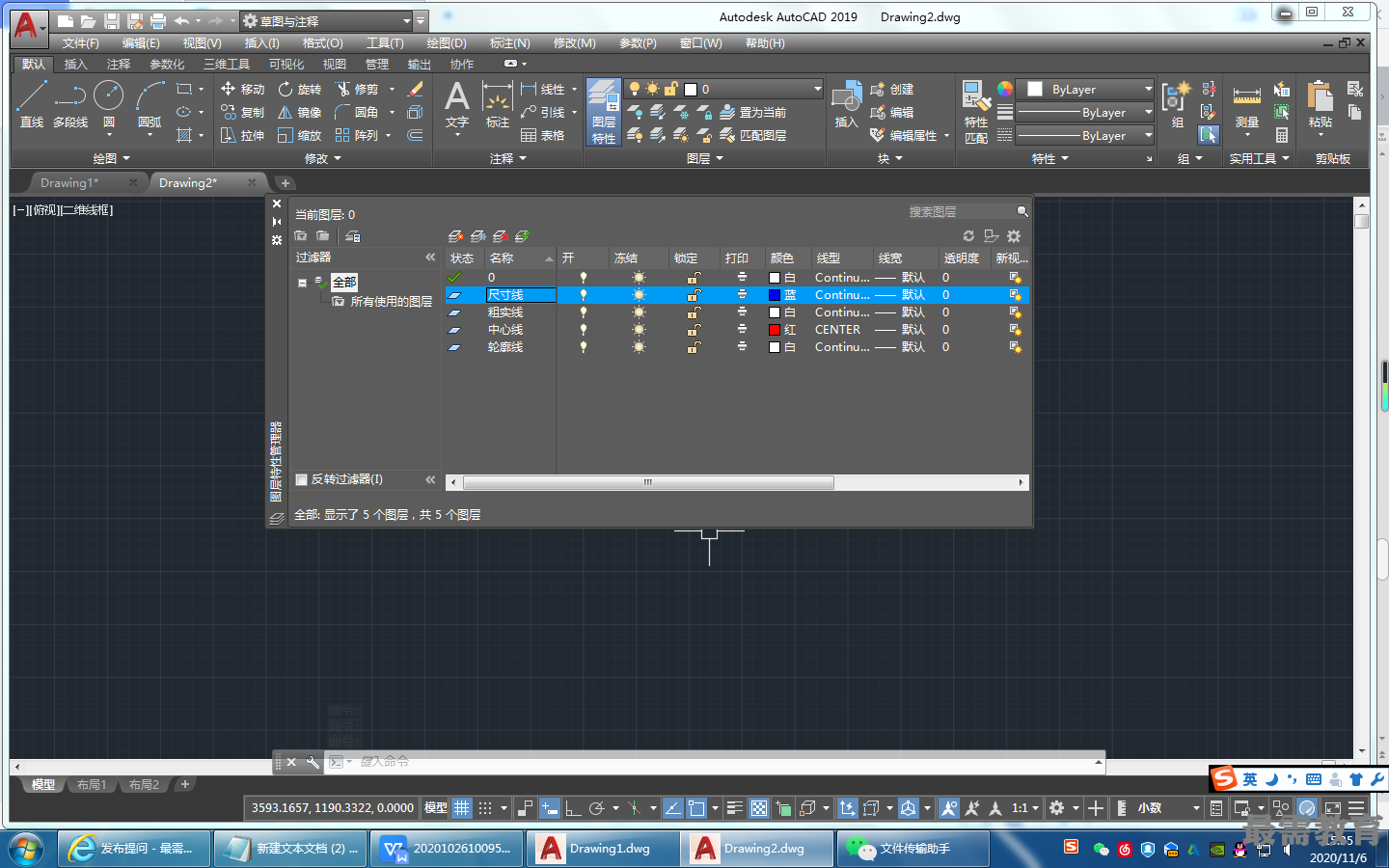

(2)在样板图形中，创建任何将要作为标准文件一部分的图层、标注样式、线型和文字样式。在图中创建作为标准的几个图层，对图层的属性进行设置.

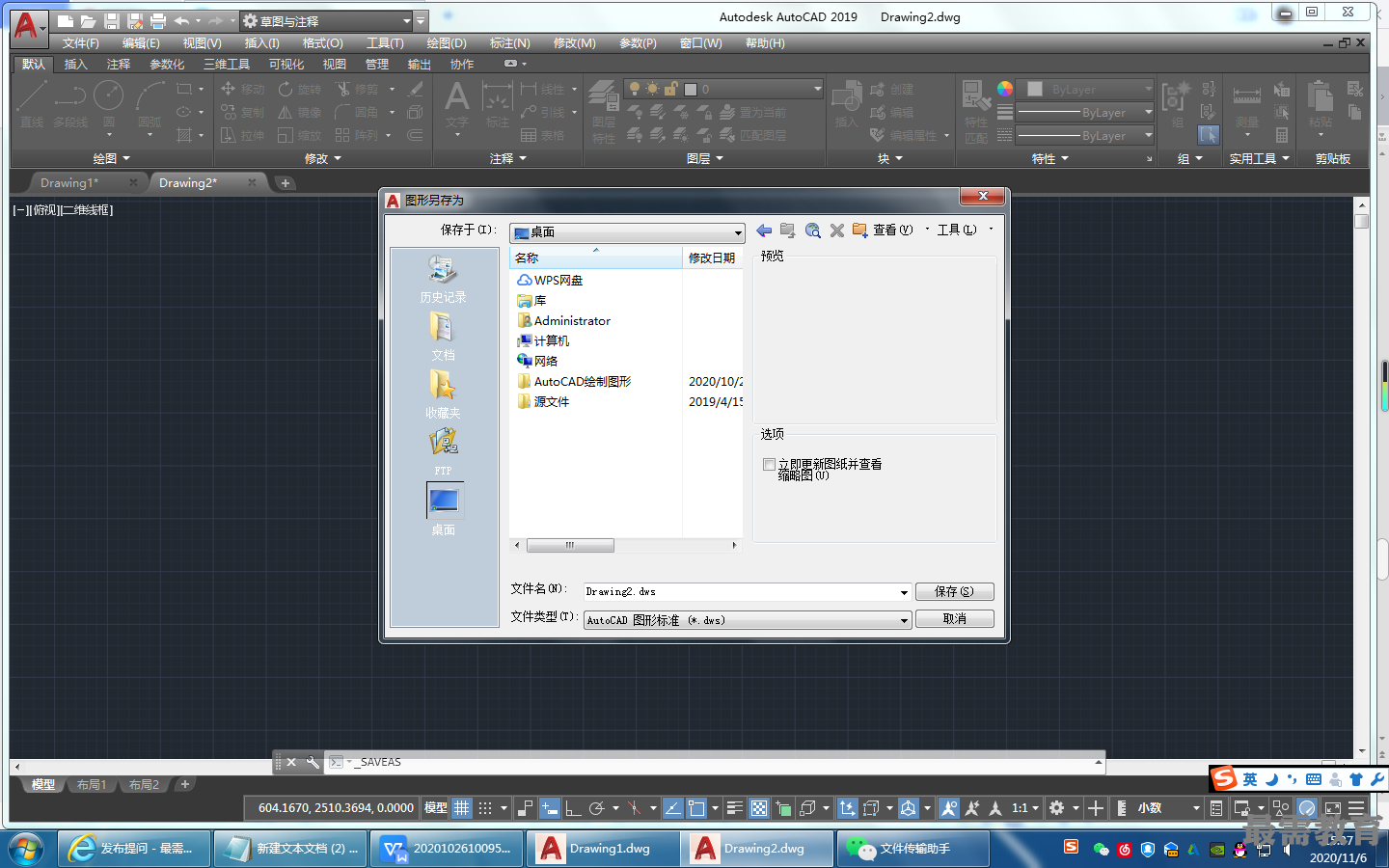

(3)单击“快速访问”工具栏中的“另存为”按钮，打开如图所示的“图形另存为”对话框，将标准文件命名为“标准文件1” ,在“文件类型”列表中选择“AutoCAD 图形标准(*.dws) ”选项，保存即可
