图示编辑器在FL Studio 中的内容

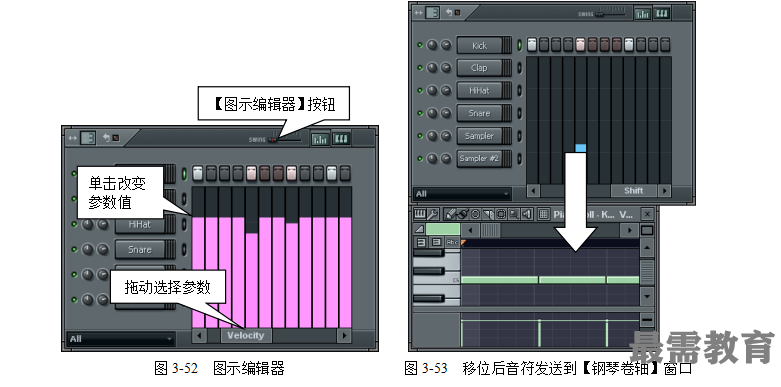

单击按钮可以打开或关闭图示编辑器，如图3-52所示，在其中可以调整音符的Pan（声像）、Velocity（力度）、Release（释放）、Mod X（滤波截至）、Mod Y（滤波共鸣）、Pitch（音调）和Shift（移位）参数。拖动下方的滑块，即可在这几种参数之间进行选择。

移位（音符移位）指的是向后移动音符的起始时间，如图3-53所示。移位参数值为100时，也就是最大时，音符的起始时间会向后延迟一个16分音符的长度。

图示编辑器中的竖条会根据高低呈现出渐变的颜色，可以预览参数的大小；按住Ctrl键可以进行整体调节；按住Alt键再用鼠标单击，可以将参数值恢复为默认数值；在图示编辑器中按住鼠标右键拖动，可以让鼠标指针划过的区域根据鼠标的拖动呈线性变化。
没有激活（点亮）“步进”指示灯，它的参数值仍然是可以调节的，但不会起任何作用，因为这些参数不是独立存在的，它们只对激活的【步进】按钮起作用。
