如何操作定义图块属性CAD2019

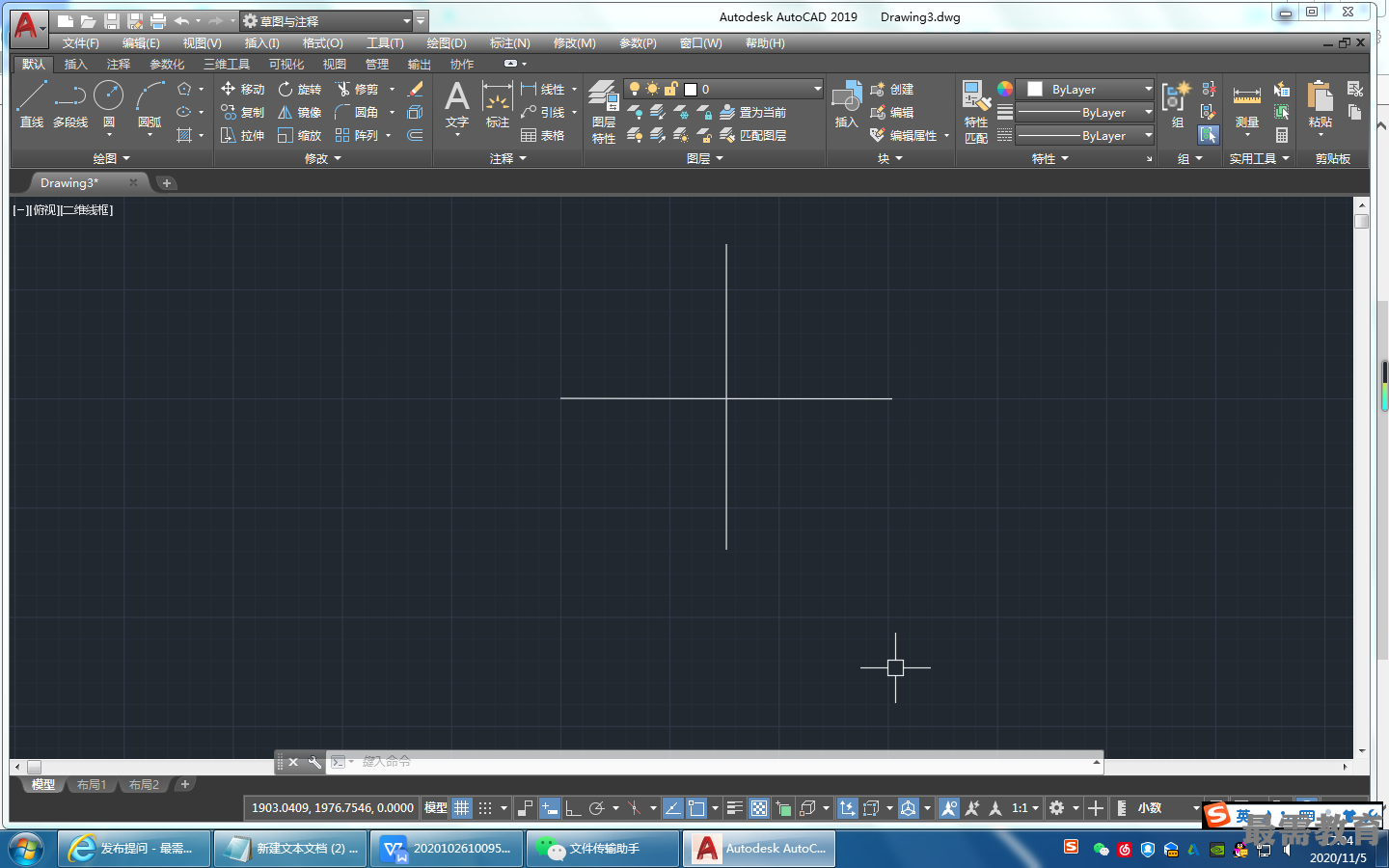

(1)单击“默认”选项卡的“绘图”面板中的“构造线”按钮，绘制一条水平构造线和一条竖直构造线，组成“十”字构造线，如图所示。

(2)单击“默认”选项卡的“修改”面板中的“偏移”按钮运，将水平构造线连续分别向上偏移，偏移后相邻直线间的距离分别为1200、3600、1800、2100、1900、1500、 1100、1600和1200,得到水平方向的辅助线；将竖直构造线连续分别向右偏移，偏移后相邻直线间的距离分别为900、1300、3600、600、900、3600、3300和600，得到竖直方向的辅助线。

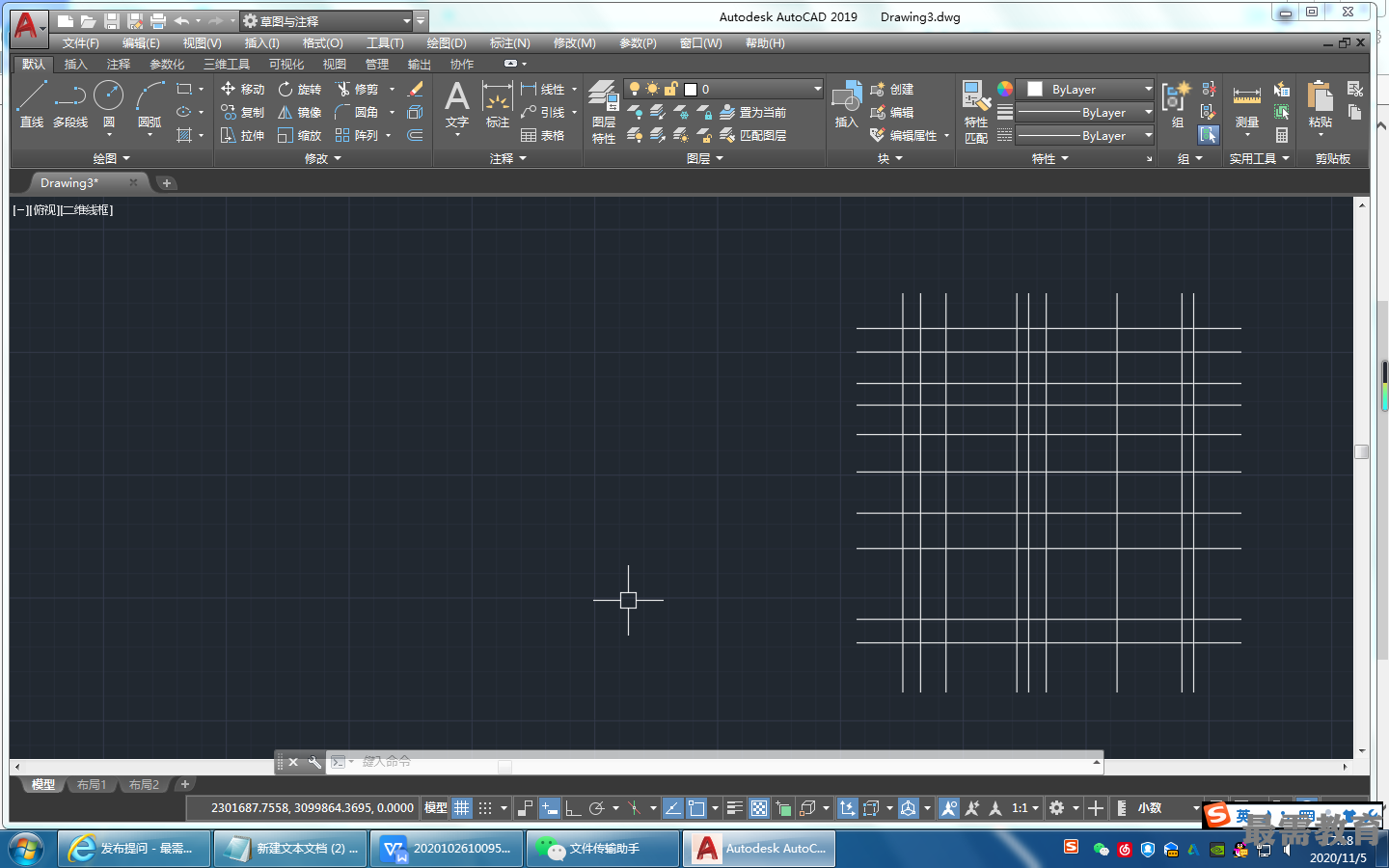

(3)单击“默认”选项卡的“绘图”面板中的“矩形”按钮和“修改”面板中的 “修剪”按钮，将轴线修剪，如图所示。

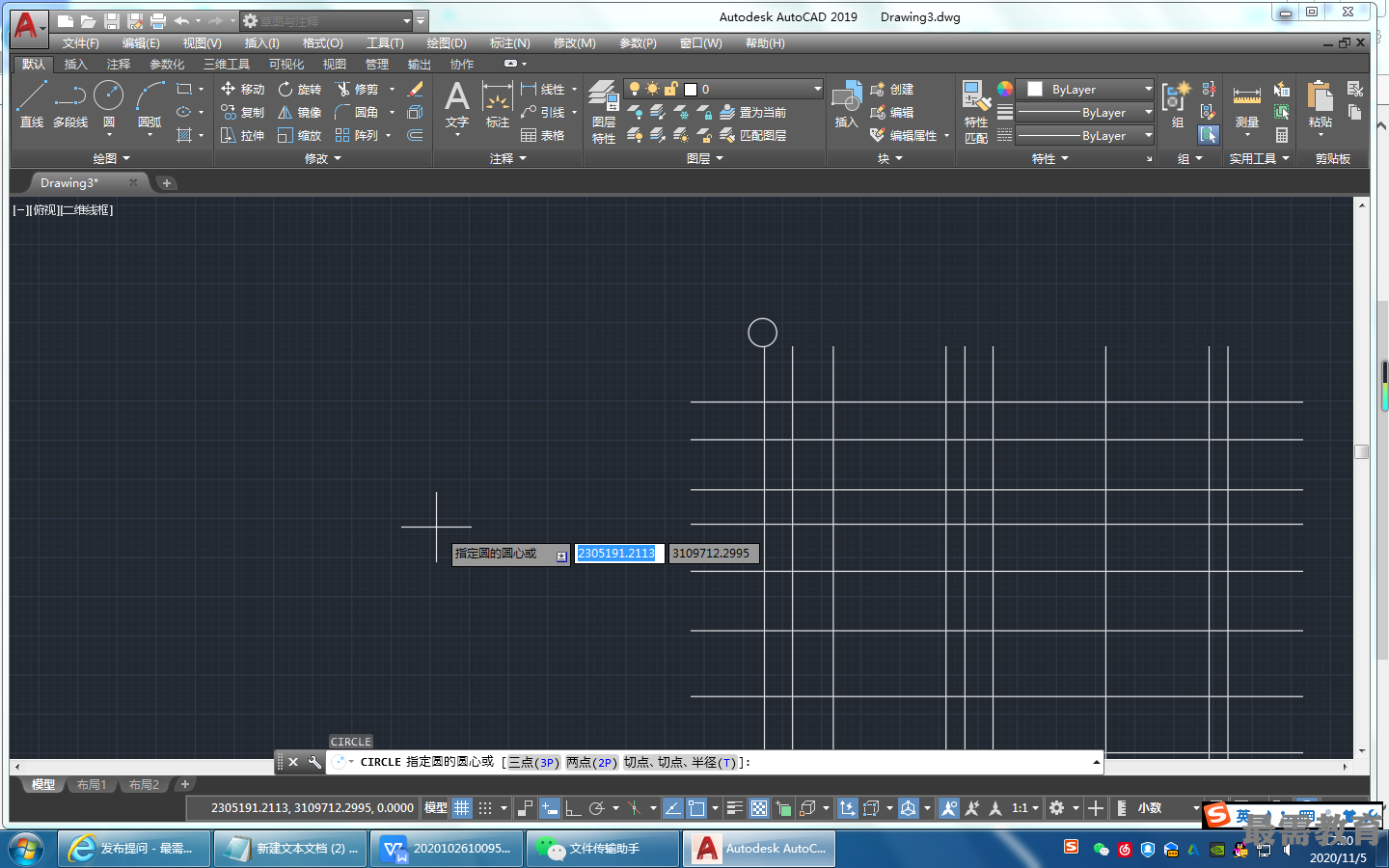

(4)单击“默认”选项卡的“绘图”面板中的“圆”按钮，在适当位置绘制一个半径为450的圆，如图所示。

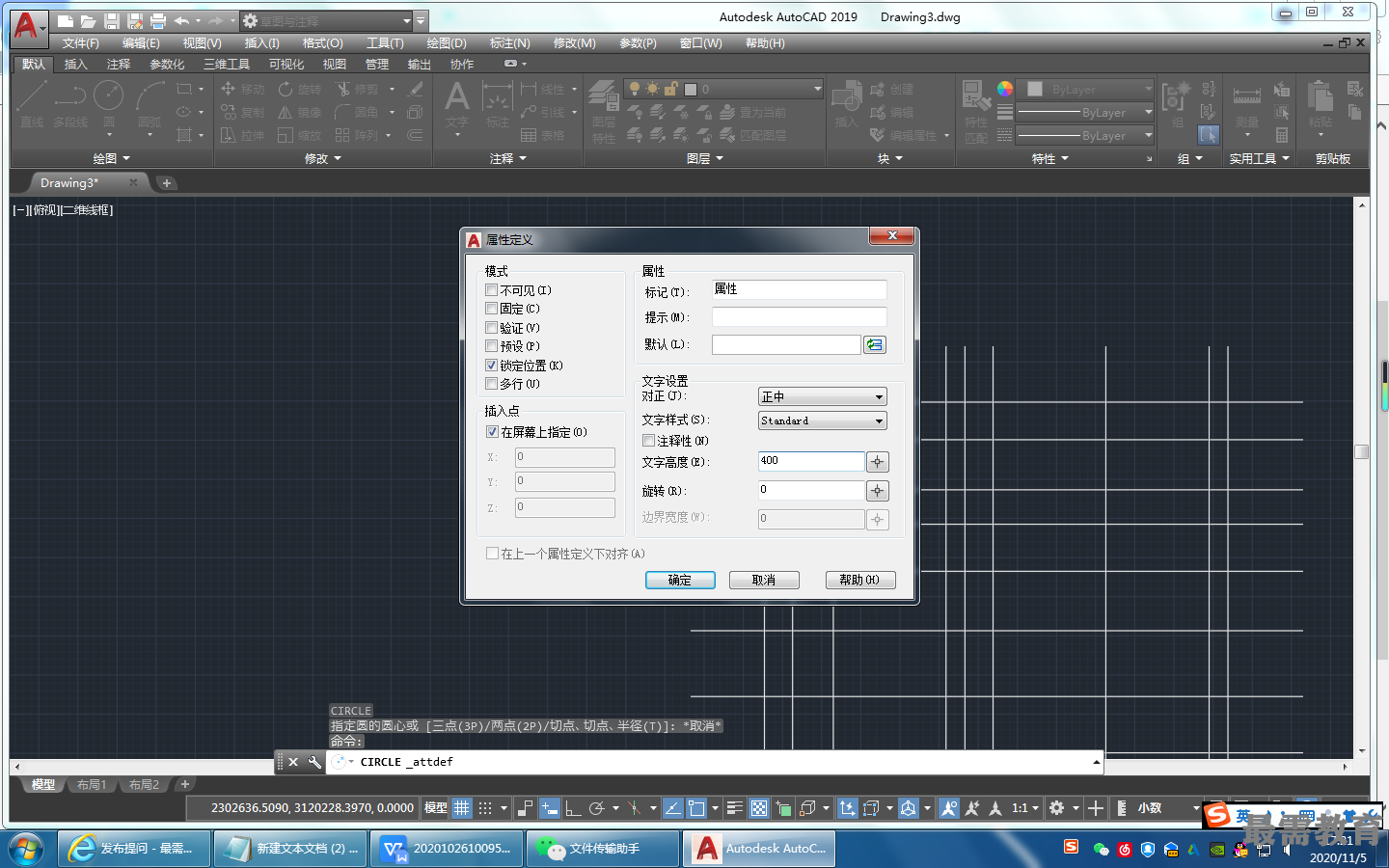

(5)单击“默认”选项卡的“块”面板中的“定义属性”按钮，打开“属性定义” 对话框，如图所示。单击“确定”按钮，在圆心位置输入一个块的属性值。
