图块插入的操作步骤CAD2019教程

1.标注表面结构符号

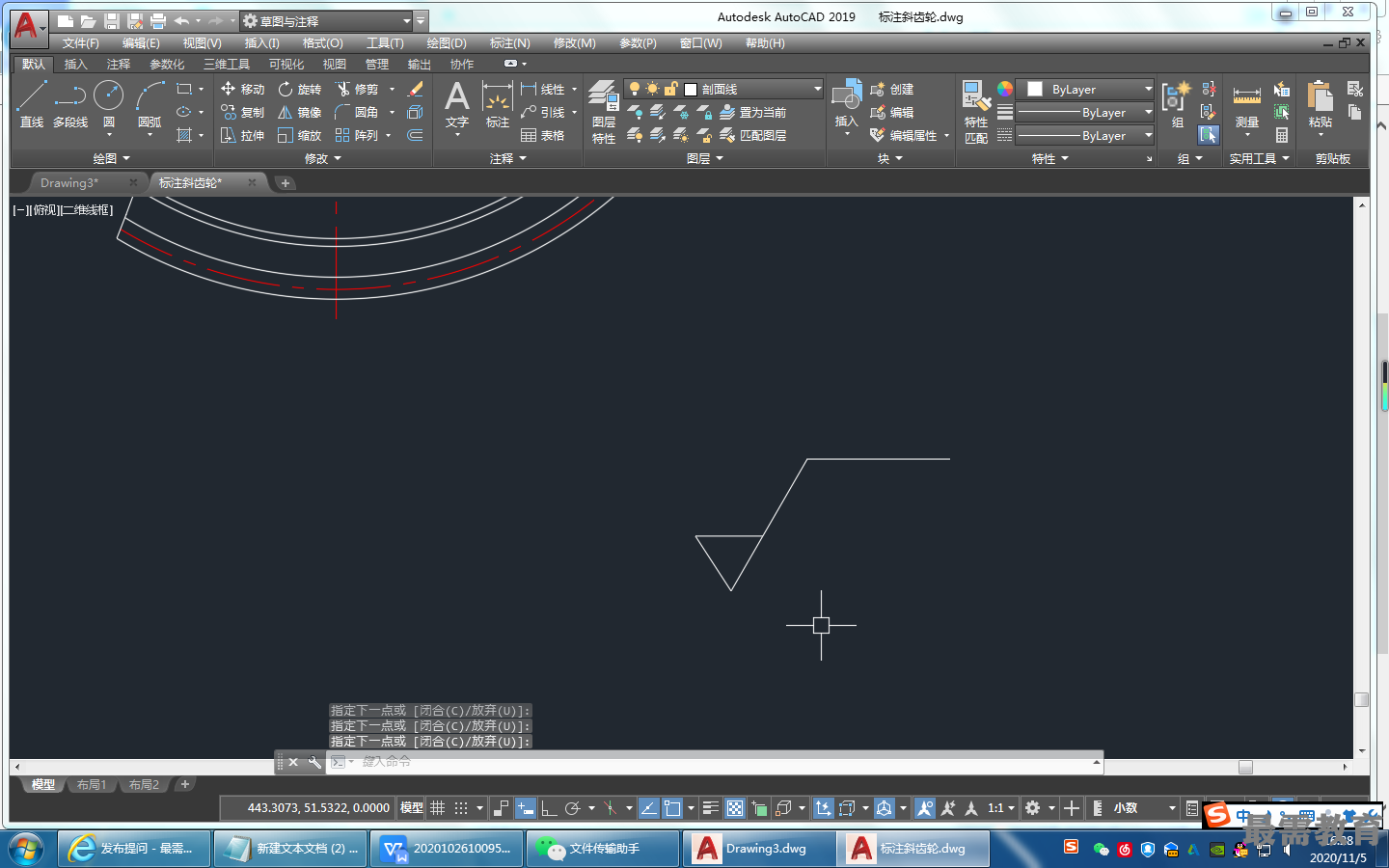

(1)单击“默认”选项卡的“绘图”面板中的“直线”按钮绘制表面结构符号， 如图所示。

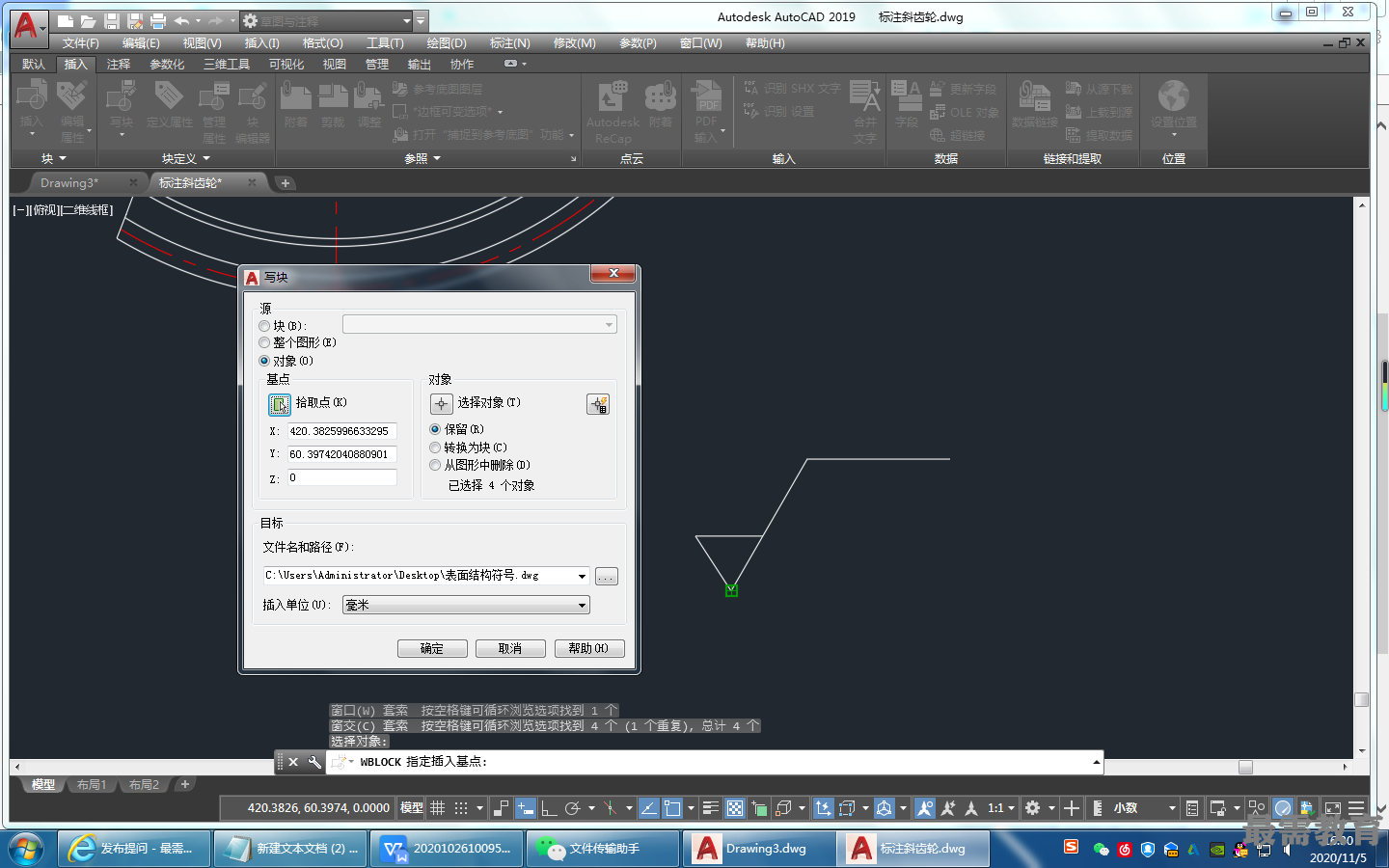

(2)在命令行中输入WBLOCK后按Enter键，打开“写块”对话框，单击“选择对 象”按钮，回到绘图窗口，拖动鼠标指针选择绘制的表面结构符号，按Enter键，回到“写块”对话框，在“名称”文本框中添加“表面结构符号”，选取基点，其他选项为默认设置，如图所示。单击“确定”按钮，完成创建图块的操作。在以后使用表面结构符 号时，可以直接以块的形式插入目标文件中.

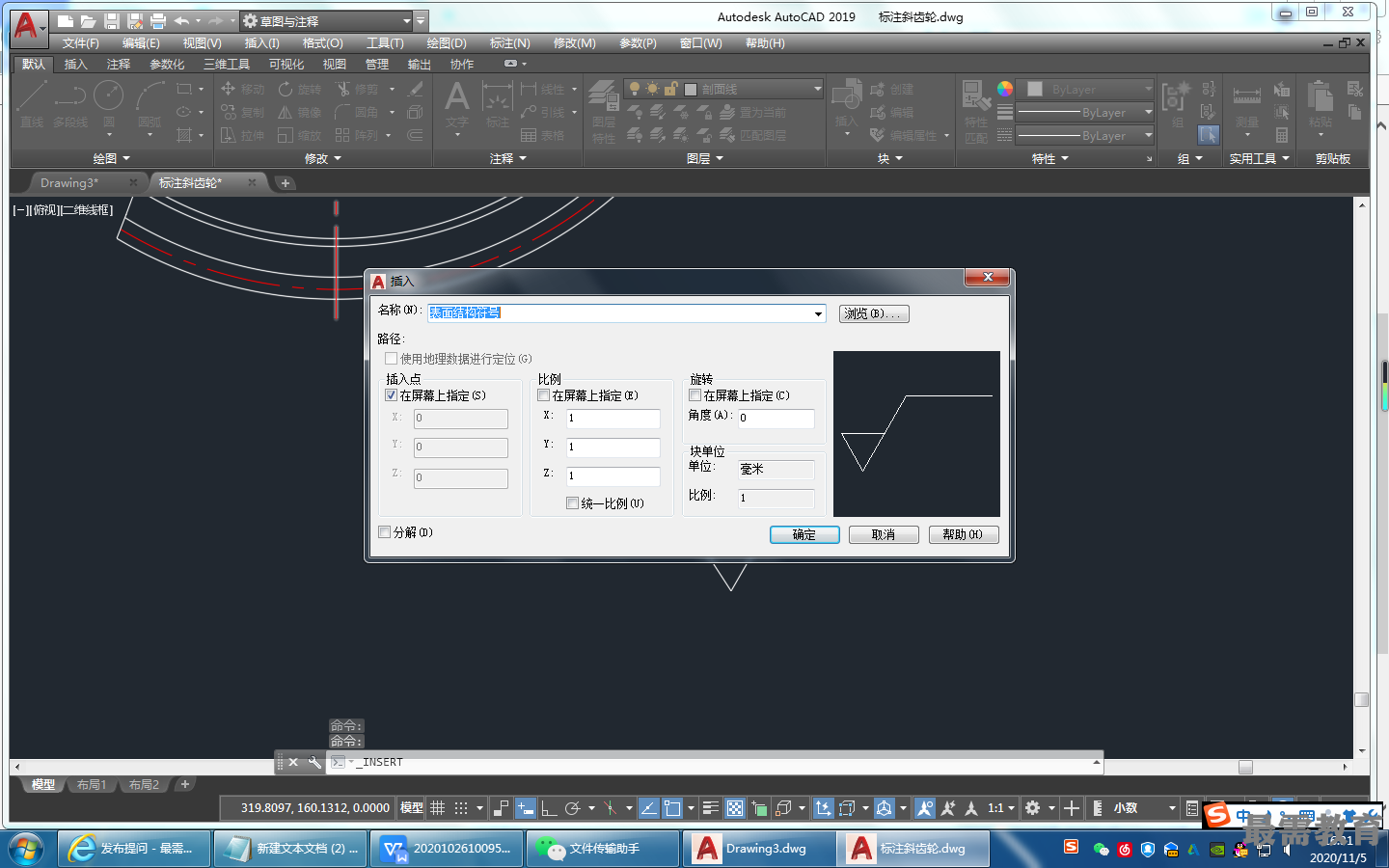

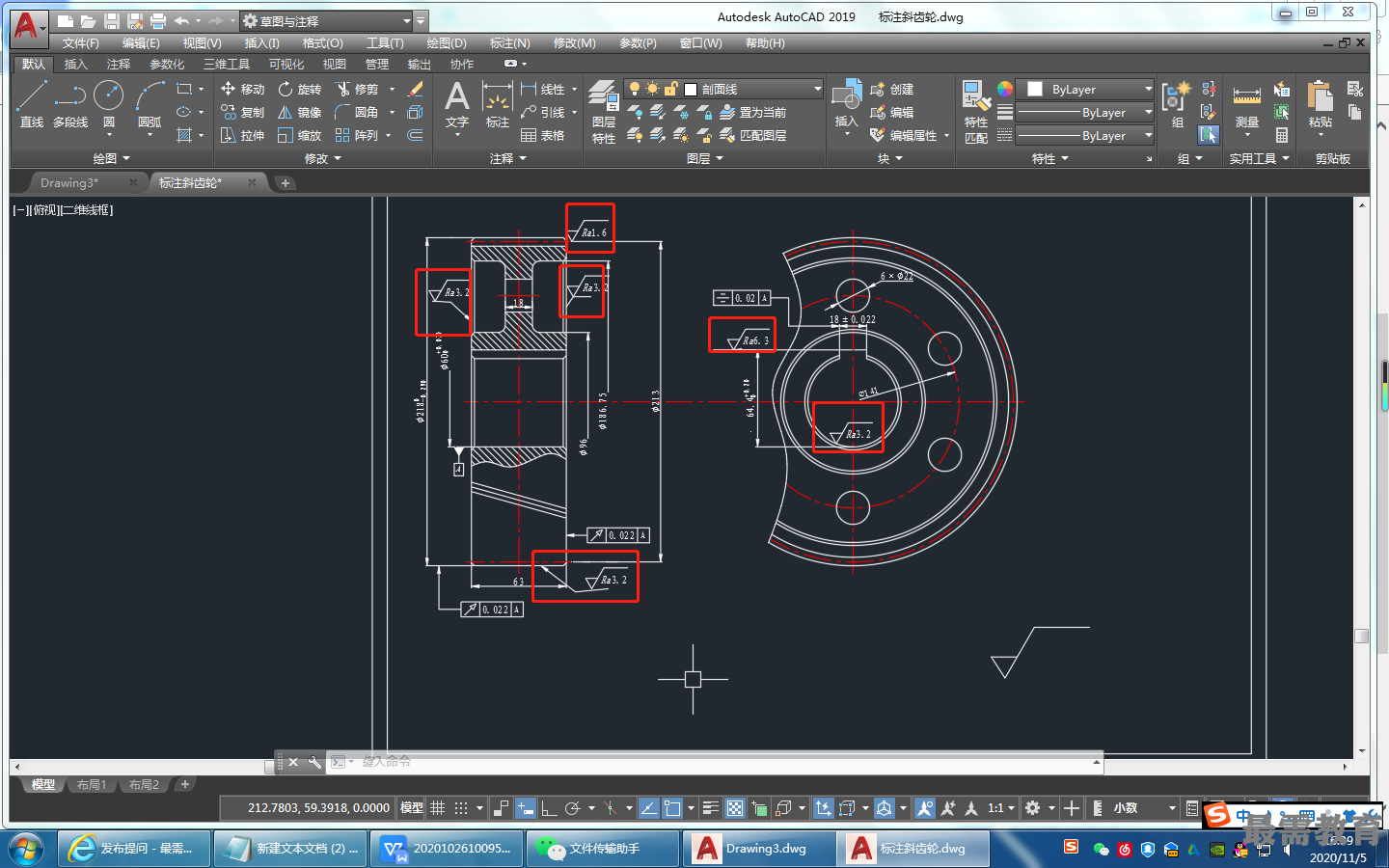

(3)单击“默认”选项卡的“块”面板中的“插入”按钮，系统弹出“插入”对话框，如图所示.单击“浏览”按钮，选择“表面结构符号.dwg”，然后单击“打开” 按钮。在“插入”对话框中，缩放比例和旋转使用默认设置。单击“确定”按钮，得表面结构符号插入到图中合适位置，然后单击“默认”选项卡的“注释”面板中的“多行文字”按钮，标注表面结构符号，最终效果如图所示。

(4)添加参数表。
(5)标注技术要求。
2.插入标题栏

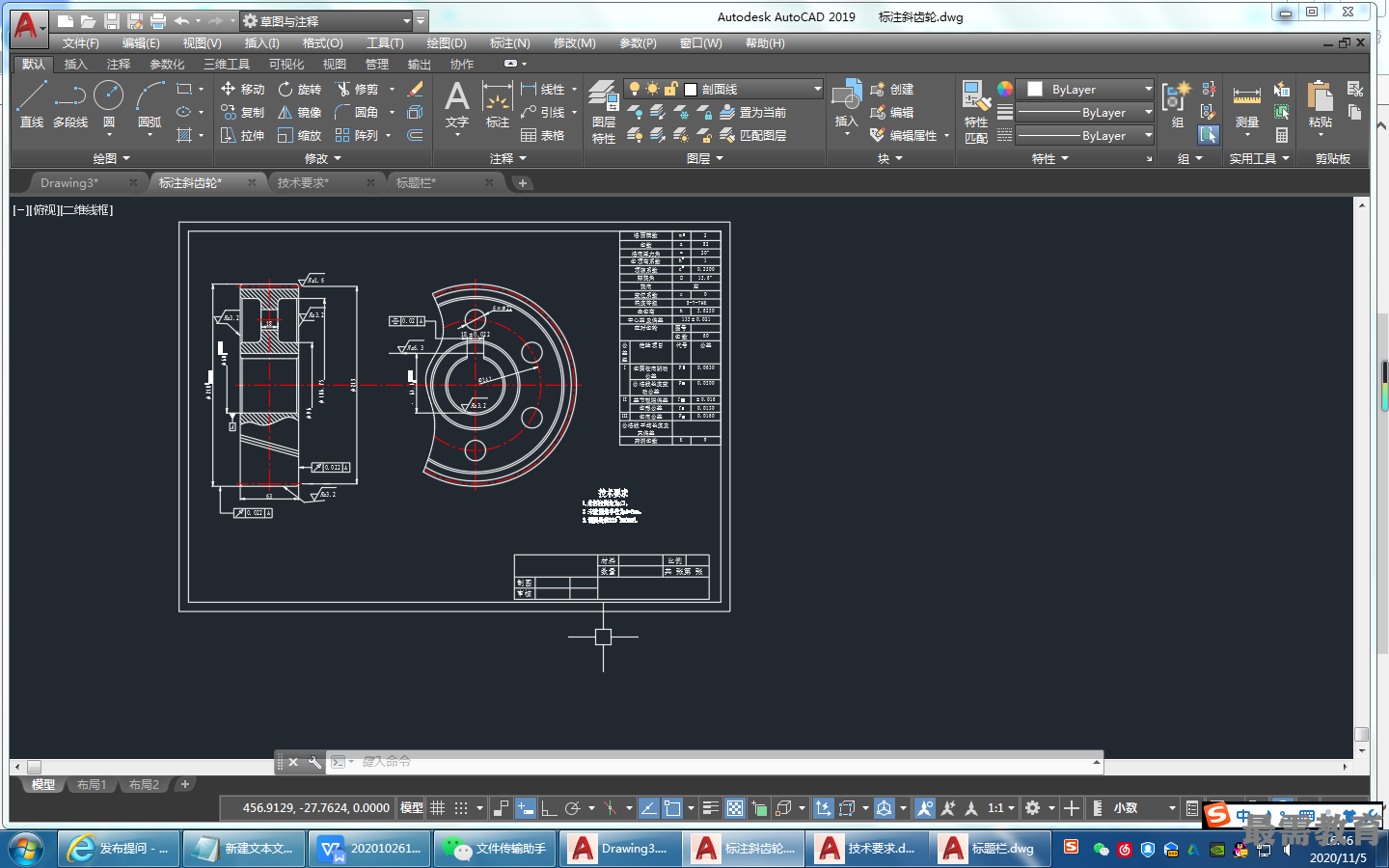

单击“默认”选项卡的“块”面板中的“插入”按钮命，将标题栏插入到图中合适位置，然后单击“默认”选项卡的“注释”面板中的“多行文字”按钮，填写相应的内容。 至此，斜齿轮零件图绘制完毕，最终效果如图所示。
