AutoCAD 2019——定义图块的操作方法

1.绘制轴号

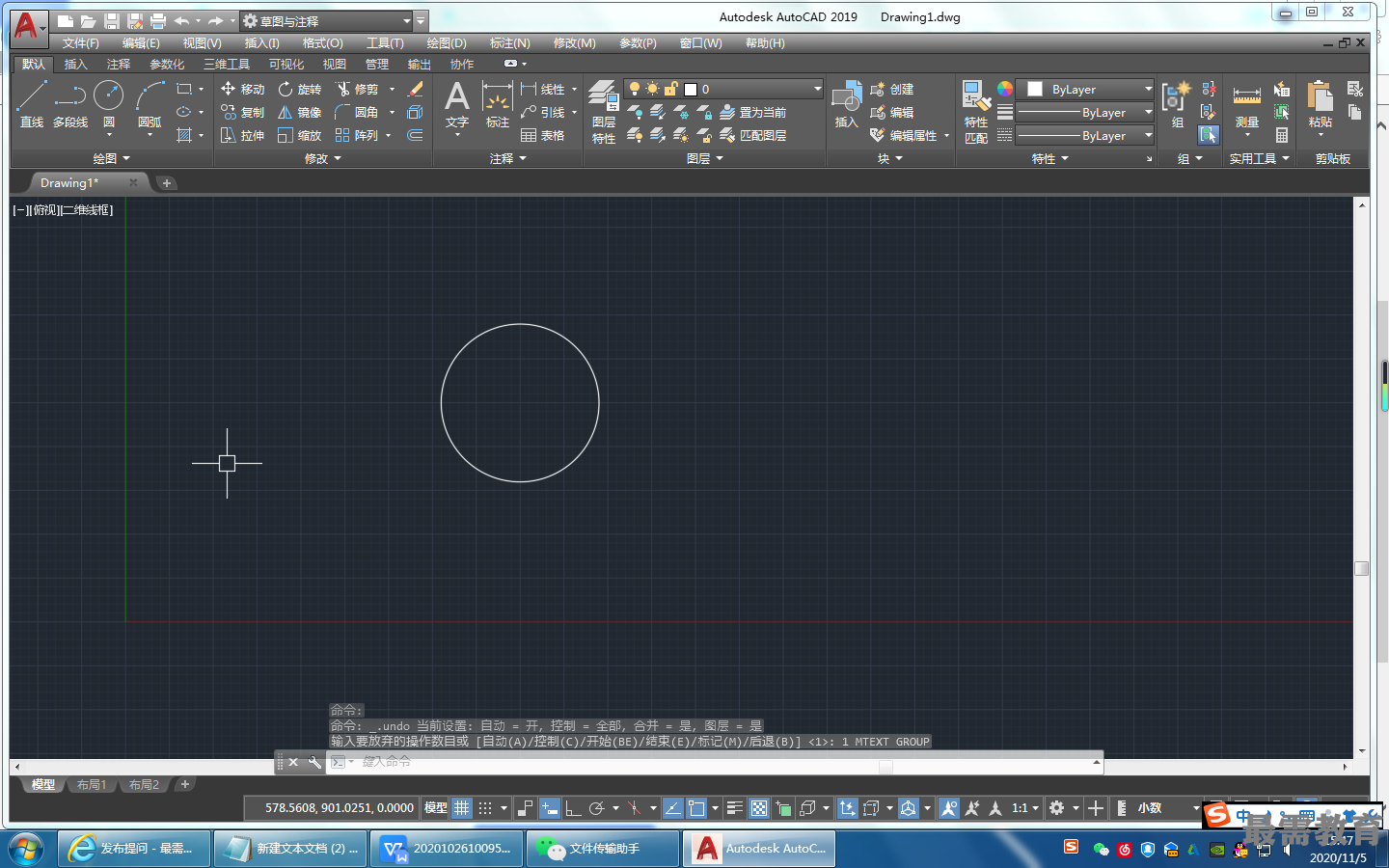

(1)单击“默认”选项卡的“绘图”面板中的“圆”按钮，绘制一个直径为900的圆，结果如图所示。

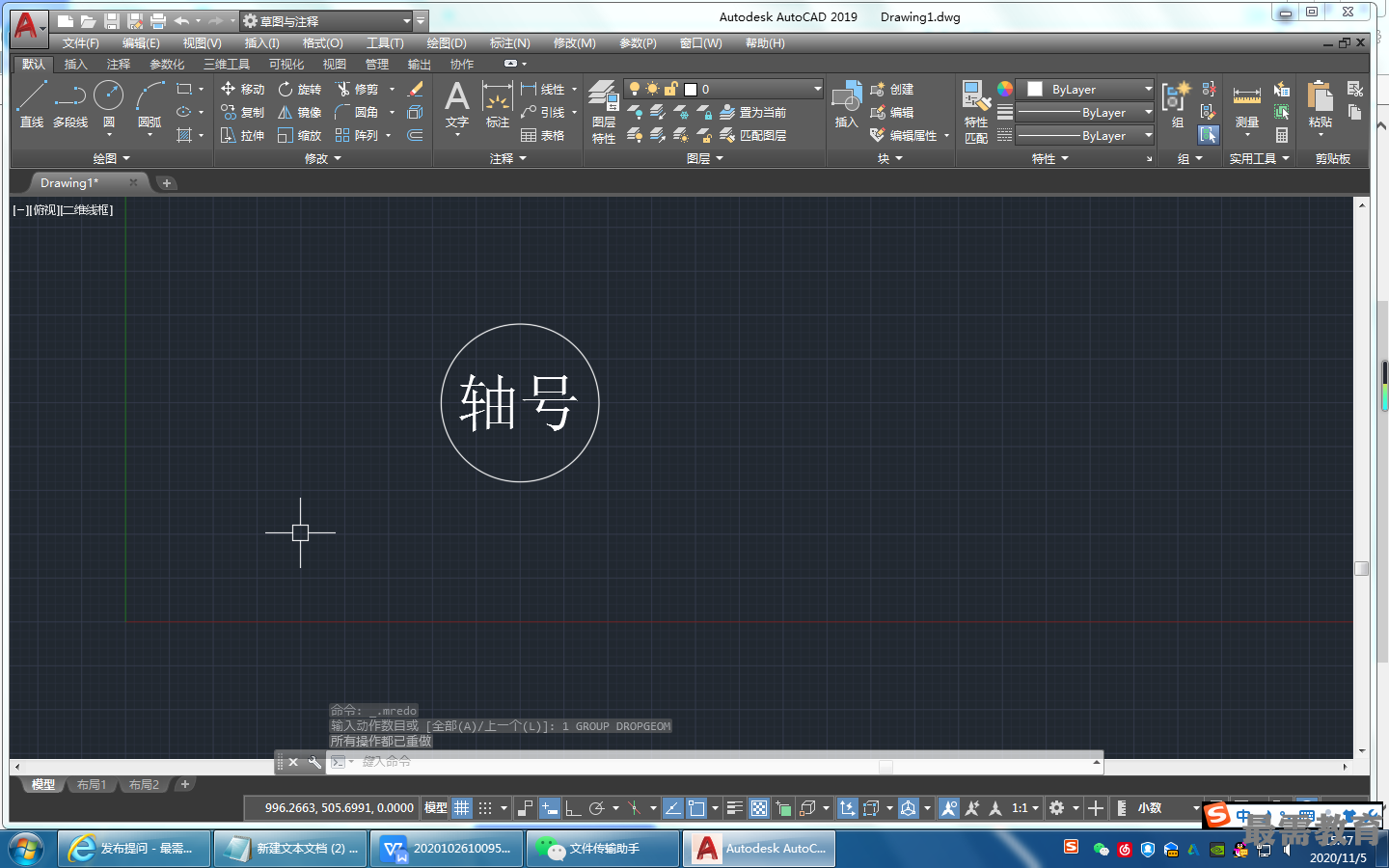

(2)单击“默认”选项卡的“注释”面板中的“多行文字”按钮，在圆内输入轴号字样，字高为250。

2.保存图块

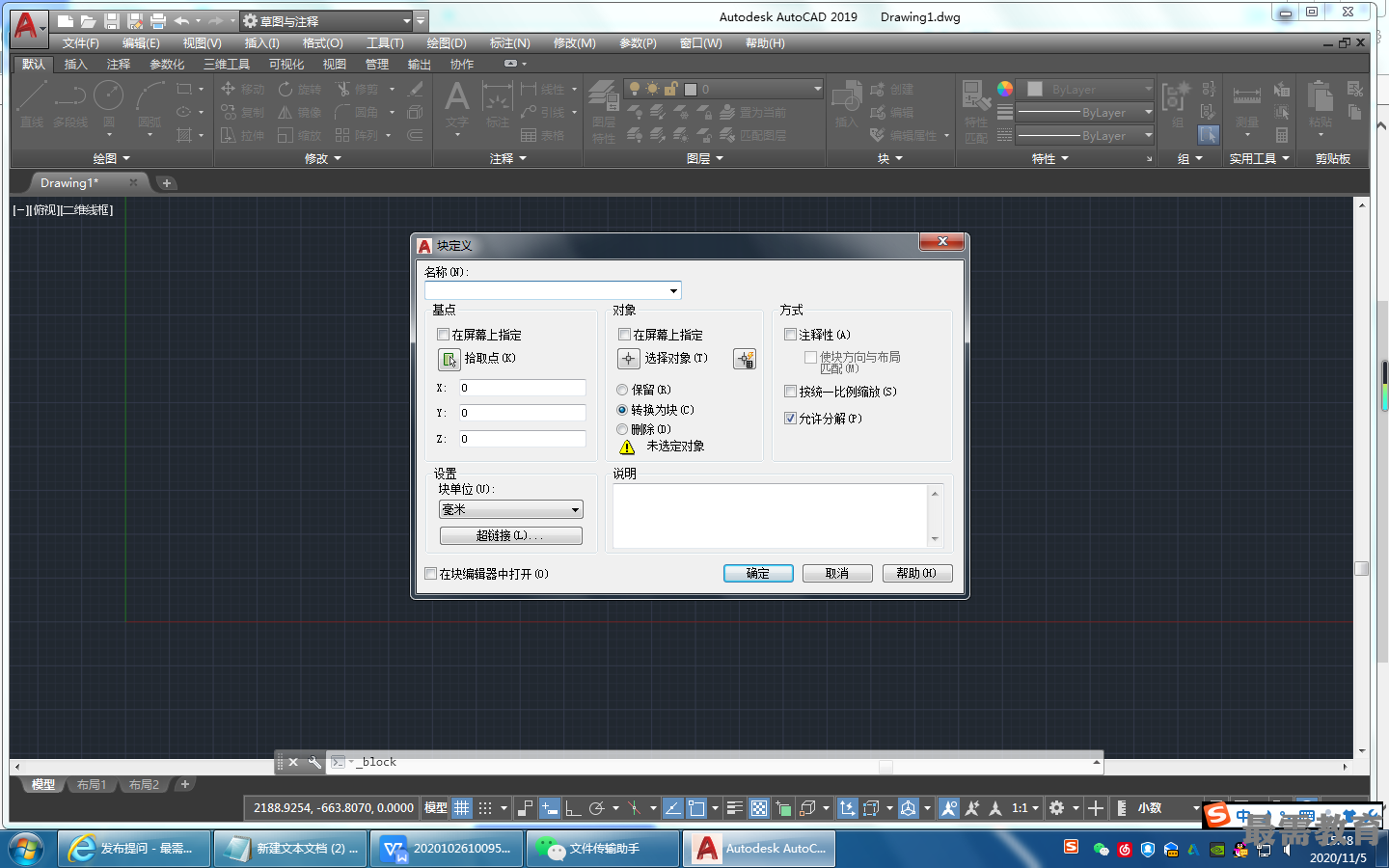

单击“默认”选项卡的“块”面板中的“创建”按钮，打开“块定义”对话框，如图所示。单击“拾取点”按钮，拾取轴号的圆心为基点，单击“选择对象”按钮，拾取下面图形为对象，输入图块名称“轴号”，单击“确定”按钮，保存图块。
